INSTRUKCJA OBSŁUGI VV-CGQJD-LDJ-3T Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

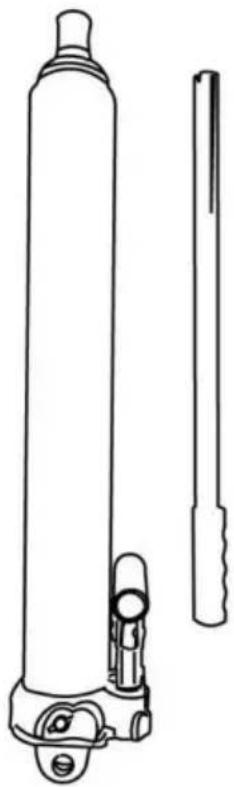

Podnośnik Long RAM

MODEL: 3T/4T/8T/12T

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Podnośnik Long RAM

MODEL: 3T/4T/8T/12T

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ogrzewanie:

Aby zapewnić sobie bezpieczeństwo i zapobiec obrażeniom, przeczytaj uważnie o następujących ostrzeżeniach i instrukcjach obsługi:

To po prostu napęd podnośnika, który jest przeznaczony do stosowania z dźwigami w celu podnoszenia cięższych ładunków. Nie używaj tego produktu w żadnym innym celu niż do którego było przeznaczone.

Jest to wyłącznie urządzenie podnoszące, przeznaczone do stosowania z dźwigami w celu: podność cięższe ładunki. Nie przeciążaj, przeciążenie może spowodować uszkodzenie lub awarii urządzenia. Nie należy używać tego produktu do celów innych niż to do czego było przeznaczone.

Obciążenie musi być natychmiast podparte innymi odpowiednimi elementami oznacza. Nigdy nie pracuj pod obciążeniem lub w jego pobliżu, dopóki nie zostanie ono prawidłowo podparte na odpowiednio przystosowanych podstawkach podnośnikowych.

Nie upuszczaj ładunku nagle. Wstrząs, który może spowodować uszkodzenie urządzenia, może spowodować: uszkodzenie. Jednostka musi być całkowicie schowana przed dodaniem oleju. Napełnij do dolnej krawędzi otworu wlewowego. Stosować wyłącznie wysokiej jakości płyn hydrauliczny. Nie używać hamulca płyn lub jakikołwiek inny rodzaj niewłaściwego płynu, który może spowodować uszkodzenie jednostka.

Wszystkie elementy montażowe muszą być dokręcone przed użyciem. Przed

użyciem należy przeczytać, przestudiować, zrozumieć i postępować zgodnie ze wszystkimi instrukcjami. konserwacja.

Obowiązkiem właściciela jest przechowywanie etykiet i instrukcji w miejscu dostępnym z powodu nieprzestrzegania przez producenta tych i wszystkich innych ostrzeżeń dotyczące tego produktu mogą spowodować nagłą utratę podniesionego ciężaru powodując śmierć, obrażenia ciała lub uszkodzenie mienia.

Ostrożność:

Używaj uchwytu dostarczonego z tym produktem lub autoryzowanego zamiennika uchwyt, aby zapewnić prawidłowe działanie zaworu spustowego.

INSTRUKCJA OBSŁUGI:

1. Przed rozpoczęciem pracy oszacuj ciężar ładunku. Nie przeciążaj urządzenia.
   podnośnik poza jego znamionowym obciążeniem.
2. Wybierz punkt działania zgodnie ze środkiem ciężkości i umieść podnośnik
   na twardym podłożu należy umieścić twardą deskę pod podnośnikiem, aby
   unikaj chwiania się i upadków podczas pracy.
3. Przed użyciem podnośnika należy najpierw włożyć karbowany koniec uchwytu do
   zawór spustowy. Obróć uchwyt sterujący zgodnie z ruchem wskazówek zegara, aż zawór spustowy zostanie
   zamknięty. Nie dokręcaj zaworu zbyt mocno.
4. Włóż uchwyt roboczy do gniazda, a tłok będzie stopniowo podnoszony.
   ruch uchwytu w góre i w dół, a ładunek jest podnoszony. Taran
   przestanie się podnosić po osiągnięciu wymaganej wysokości.
5. Opuść tłok, obracając zawór spustowy. Przeciwnie do ruchu wskazówek zegara za pomocą
   ząbkowany koniec poluzuj go powoli, gdy ładunek się przewróci, w przeciwnym razie może dojść do wypadku
   zdarzać się.
6. W przypadku jednoczesnego używania więcej niż jednego gniazda, ważne jest, aby:
   obstugiwać różne podnośniki z równą prędkością i takim samym obciążeniem
   W przeciwnym wypadku istnieje ryzyko zawalenia się całej konstrukcji.
7. W temperaturze otoczenia od 27°F do 113°F należy stosować olej maszynowy
   (G8443-84)N15. W temperaturze otoczenia od 4°F do 27°F należy stosować syntetyczne
   olej wrzeciona (GB442-64) Należy utrzymywać odpowiednią ilość przefiltrowanego oleju hydraulicznego
   w podnośnikach. W przeciwnym razie nie można osiągnąć wysokości znamionowej.
8. Podczas zabiegu należy unikać gwałtownych wstrząsów.
9. Użytkownik musi obsługiwać podnośnik prawidłowo, zgodnie z instrukcją obsługi. Jeśli
   Podnośnik ma pewne wady jakościowe, nie można go obsługiwać.

+Aby podnieść:

1. Używając szczeliny na końcu uchwytu, przekręć zawór spustowy

zgodnie z ruchem wskazówek zegara, aby ją dokręcić.

1. Umieść uchwyt w uchwycie uchwytu dociskowego i naciśnij w góre i w dół;

Tłoczysko będzie się powoli podnosić do potrzebnej wysokości. Następnie natychmiast przenieś

obciążenie należy przenieść na odpowiednio przystosowane urządzenia podporowe, np. podstawki podnośnikowe.

+Aby obniżyć:

Zdejmij uchwyt dociskowy. Używając szczelinowego otworu na końcu uchwytu, lekko obróć zawór zwalniający w kierunku przeciwnym do ruchu wskazówek zegara, aby go poluzować. Następnie tłoczysko będzie się powoli przesuwać w dół. Po załadowaniu zawór zwalniający nie powinien być obracany szybko, w przeciwnym razie zbyt szybkie opuszczanie doprowadzi do niebezpieczeństwa.

Przed opuszczeniem ładunku należy upewnić się, że wszystkie narzędzia i personel są w bezpiecznym miejscu. Szybkie otwieranie i zamykanie zaworu spustowego podczas opuszczania ładunku powoduje niebezpieczne dynamiczne obciążenia udarowe. Powstałe przeciążenie może spowodować awarię układu hydraulicznego, co może skutkować poważnymi obrażeniami ciała i/lub uszkodzeniem mienia.

DLA BEZPIECZEŃSTWA

Podnoszony ciężar nie powinien przekraczać dopuszczalnego ciężaru podnośnika. Bez stojaka podtrzymującego nie wolno wykonywać żadnej pracy pod podniesionym ciężkim ciałem.

KONSERWACJA RUTYNOWA

Należy zachować odpowiednią ilość oleju, w przeciwnym razie wymagane podnoszenie wysokość nie zostanie osiągnięta.

Aby uniknąć uszkodzenia, podnośnik należy chronić przed wstrząsami podczas pracy. działanie.

Podnośnik nie może stać na jednym boku ani do góry nogami.

Produkt nie nadaje się do stosowania w środowisku pełnym lub kwaśnym. alkaliczne, żrące powietrze.

Dodawanie oleju

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy ustaw podnośnik w jego położeniu pozycja pionowa, pozioma. Wyjąć korek wlewu oleju.
2. Napełniaj, aż poziom oleju będzie równy otworowi wlewu oleju, założ ponownie korek filtra oleju.

Aby zapewnić najlepszą wydajność i najdłuższą żywotność, należy wymienić co najmniej cały układ zasilania płynem. raz w roku.

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy, wyjmij wlew oleju wtyczka.
2. Położ podnośnik na boku i spuść płyn do odpowiedniego pojemnika.

Uwaga: Płyn hydrauliczny należy utylizować zgodnie z lokalnymi przepisami.

1. Napełnij dobrej jakości olejem do podnośników. Zamontuj ponownie korek wlewu oleju.

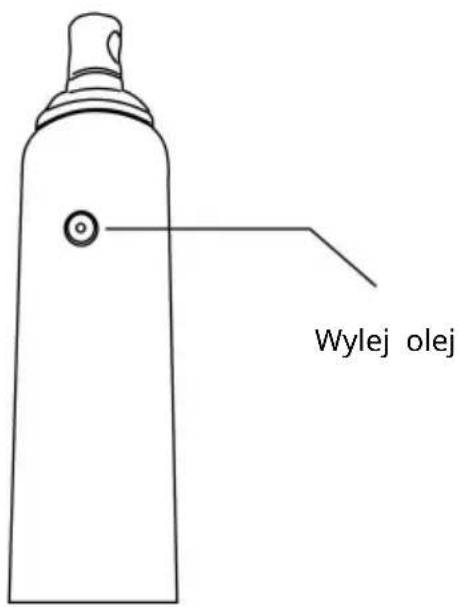

Wylej olej

Smarowanie

1. Pokrycie punktów obrotowych, osi i zawiasów lekkim olejem smarującym pomoże aby zapobiec rdzewieniu i zapewnić, że koła, kółka jezdne i zespoły pomp

poruszać się swobodnie.

1. Okresowo sprawdzaj tłok i tłok pompy pod kątem oznak rdzy lub korozji.

W razie potrzeby czyścić i przecierać szmatką zwilżoną olejem.

Uwaga: Nigdy nie używaj papieru ściernego ani materiałów ściernych na tych powierzchniach.

1. Gdy podnośnik nie jest używany, przechowuj go z tłokiem pompy i siłownikiem całkowicie schowanymi.

Tabela parametrów

Model	Nośność podnoszenia (TONA)	Podróże podnoszące (mm)	Minimalna wysokość (mm)
3T	3		660500
4T	4	500	610
8T	8	500	660
12T	12	500	660

Wymiary

Model H	(mm) D1	(mm) D2	(mm) D3	(mm) Szer. (mm)
3T	660	F17	F17	f28	25
4T	610	/	F17	f28	/
8T	660	F17	F17	f30	22
12T	660	F17	Φ20	F33	22

d3 d2 工

Instrukcje instalacji pompy tłokowej

Objaw Możliwe przyczyny		Działanie naprawcze
Jack nie będzie obciążenie	Zawór spustowy nie jest szczelny zamknięty stan przeciążeniaDopływ powietrza jest odpowiedni	Upewnij się, że zawór upustowy jest szczelnie zamkniętyRozwiązanie problemu przeciążeniaZapewnij odpowiednią ilość powietrza
Jack krwawi wyłączony po wyciągu	Zawór spustowy nie jest szczelny zamknięty Stan przeciążeniaAwaria jednostki hydraulicznej	Upewnij się, że zawór upustowy jest szczelnie zamkniętyRozwiązanie problemu przeciążeniaSkontaktuj się ze sprzedawcą
Jack nie będzie niżej po rozładunek	Zbiornik przepełnionyŁączenia wiążące	Spuść płyn do odpowiedniego poziomuWyczyść i nasmaruj ruchome części
Słaby podnośnik wydajność	Niski poziom płynuPowietrze uwięzione w układzie	Zapewnij właściwy poziom płynuPrzy całkowicie cofniętym tłoku wyjmij korek wlewu oleju, aby umożliwiać ucieczkę sprężonego powietrza, a następnie założ ponownie korek wlewu oleju.
Nie podniesie pełne rozszerzenie	Niski poziom płynu	Zapewnij właściwy poziom płynu
