CYXSL10300-D - Outil de levage Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	CYXSL10300-D
Type de produit	Roue de mise à l'eau pour tableau arrière de bateau
Capacité de charge maximale	136 kg (300 lb)
Diamètre du pneu	26 cm (10,23 pouces)
Matériau des bras de roue	Acier inoxydable 304L
Matériau du pneu	Roue en mousse (pleine)
Matériau du piédestal	Plaque d'acier inoxydable 304L (épaisseur 3 mm)
Spécification du tube carré	38 x 25 mm
Dimensions des vis	M8, M12
Pression de gonflage recommandée	25 PSI (pour roue pneumatique)
Applications	Bateaux pneumatiques de longueur inférieure à 4 m
Épaisseur du tableau arrière compatible	Jusqu'à 36 mm
Entretien et nettoyage	Rincer à l'eau douce après usage ; appliquer de l'huile lubrifiante antirouille
Sécurité	Lire le manuel avant utilisation ; porter des lunettes et gants de sécurité lors de l'installation ; ne pas utiliser sur autoroute
Pieces detachees et reparabilite	Roues, supports, piédestaux, vis disponibles ; support technique via vevor.com/support
Informations générales	Installation nécessitant perçage (foret Φ 8,5 mm) ; kit complet avec visserie et rondelles

FOIRE AUX QUESTIONS - CYXSL10300-D Vevor

Quelle est la capacité de charge maximale de la roue de mise à l'eau Vevor CYXSL10300-D ?

La capacité de charge maximale est de 136 kg (300 lb).

Cette roue est-elle adaptée à tous les types de bateaux ?

Elle est conçue pour les bateaux pneumatiques d'une longueur inférieure à 4 m et pour une épaisseur de tableau arrière jusqu'à 36 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une règle, d'un crayon, d'une perceuse électrique portative, d'un foret de Φ 8,5 mm, de gomme d'étanchéité, d'une clé à molette (13#) et d'une clé réglable, d'un tournevis cruciforme, de chiffons et d'huile lubrifiante ou graisse à base de lithium.

Comment installer les roues sur le tableau arrière ?

Tracez une ligne horizontale de référence, placez le piédestal, marquez les trous, percez verticalement avec un foret de 8,5 mm, appliquez du mastic d'étanchéité, puis fixez le piédestal avec les vis. Ensuite, installez les supports et les roues à l'aide de la clé à ergot.

Dois-je lubrifier les roulements avant utilisation ?

Oui, il est recommandé d'ajouter de la graisse à base de lithium ou de l'huile lubrifiante à l'intérieur du trou du roulement pour assurer une rotation flexible.

La roue peut-elle être utilisée sur route ?

Non, cette roue est conçue pour une utilisation manuelle sur de courtes distances pour la mise à l'eau du bateau. Ne pas utiliser avec une voiture, moto ou tout autre véhicule motorisé.

Quelle est la pression de gonflage recommandée pour la roue pneumatique ?

La pression recommandée est de 25 PSI. Ne gonflez pas trop rapidement.

Comment entretenir la roue en acier inoxydable ?

Rincez à l'eau douce après chaque utilisation et appliquez régulièrement de l'huile lubrifiante antirouille pour prévenir la corrosion.

Que faire si une pièce est perdue ou endommagée ?

Contactez le service support via www.vevor.com/support pour obtenir des pièces de rechange ou une assistance technique.

Puis-je installer la roue sur un tableau arrière plus épais que 36 mm ?

Les vis fournies sont adaptées pour une épaisseur de tableau arrière inférieure ou égale à 36 mm. Au-delà, des vis plus longues seraient nécessaires.

MODE D'EMPLOI CYXSL10300-D Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

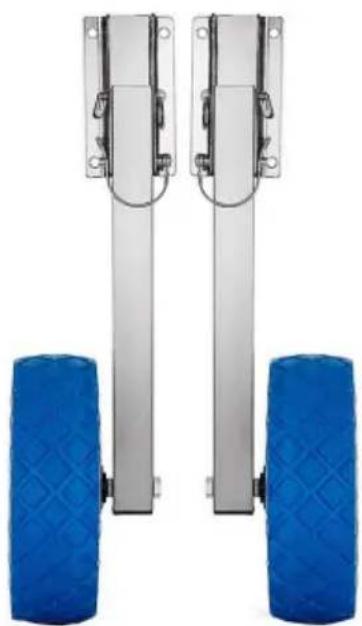

Roue de mise à l'eau du tableau arrière

MODÈLE : CYXSL10300-D

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lancement du tableau arrière Roue

MODÈLE : CYXSL10300-D

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Modèle	CYXSL10300-D
Diamètre du pneu	10,23"/26 cm
Capacité de charge maximale	300 lb/136 kg
Matériau des bras de roue	Acier inoxydable
Matériau du pneu	Roue en mousse

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser

ou l'entretien de ce produit. Le non-respect de ces avertissements et

le non-respect de ces instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

AVERTISSEMENT:

1. Évitez que les enfants n'utilisent des guides d'ancrage pour le sable. Ce produit n'est pas un jouet.
   permettre aux enfants de jouer avec.
2. Tenir à l'écart des objets pointus, des lames et autres objets.

PRÉCAUTIONS D'INSTALLATION

1. Installez l'appareil uniquement en suivant ces instructions. Une installation incorrecte peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'installation.
3. Gardez la zone d'installation propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'installation.
5. Ne pas installer lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement installé.

CONSERVEZ CES INSTRUCTIONS

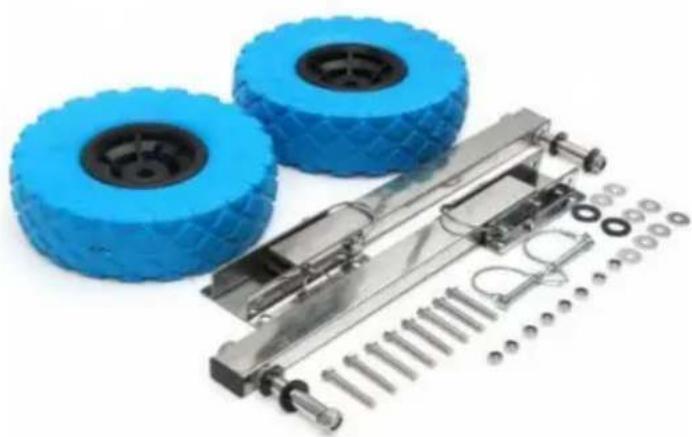

LISTE DE COLISAGE

Préparation des outils :

Règle, crayon, perceuse électrique portative, foret (Φ 8,5 mm), gomme à sceller, clé à molette (13#) et clé réglable clé (2 pièces ou étau à mâchoires parallèles), tournevis cruciforme, chiffons, huile lubrifiante ou à base de lithium graisse, etc.

Pas d'image		Partie Nombre	Quantité Pas		d'image	Partie Nombre	Quantité
UN		Roue	2 B			Clé à ergot	2
C		Piédestal	2 D			Support	2
ET		Nylon Rondelle M16	6	F		Grand Rondelle M8	8
G		Vis M12*120	2 heures			Arbre Manche	2
		Clé à ergot	4	J		Contre-écrou M8	8
K		Écrou M12	2	L		Contre-écrou M12	2
M		Vis M8*50	8 N			Bouchon de tuyau	2

MODE D'EMPLOI

Installation et fonctionnement de la roue de mise à l'eau du tableau arrière :

1. Les roues de lancement du tableau arrière modèle D sont constituées de tubes carrés en acier inoxydable 304 L

(Spécification : 38*25 mm), les socles sont en plaque d'acier inoxydable 304 L

(épaisseur : 3 mm), les vis et ainsi de suite, utilisent toutes un matériau en acier inoxydable 304 L,

le matériau en acier inoxydable nécessite un entretien régulier, en le rinçant à l'eau douce

eau après utilisation et appliquer de l'huile lubrifiante antirouille 2. Ce, etc.

produit convient aux bateaux pneumatiques dont la longueur est inférieure à 4 m,

les vis fournies avec sont adaptées à l'épaisseur du tableau arrière de 36 mm

et moins de 36 mm.

1. La roue est une roue pleine ou un roulement de roue pneumatique n'est pas pour une utilisation sur autoroute, sans

elle convient à une utilisation sur de courtes distances par glissement manuel. Veuillez ne pas utiliser

voiture, moto ou voiture à batterie pour traîner rapidement, éviter que les roues ne soient endommagées.

1. Veuillez ajouter de l'huile lubrifiante ou de la graisse à base de lithium dans le trou du roulement et dans le roulement.

manche régulièrement.

1. La pression de gonflage recommandée pour la roue de gonflage est de 25P.SI, ne la gonflez pas

trop rapide.

Instructions d'installation et d'utilisation de la roue de mise à l'eau du tableau arrière :

Préparation des outils : Règle, Crayon, Perceuse électrique portative, Foret (Φ8,5 mm), Joint gomme, clé à molette (13) et clé à molette (2 pièces, ou étau à mâchoires parallèles), chiffons, huile de lubrification ou graisse à base de lithium, etc.

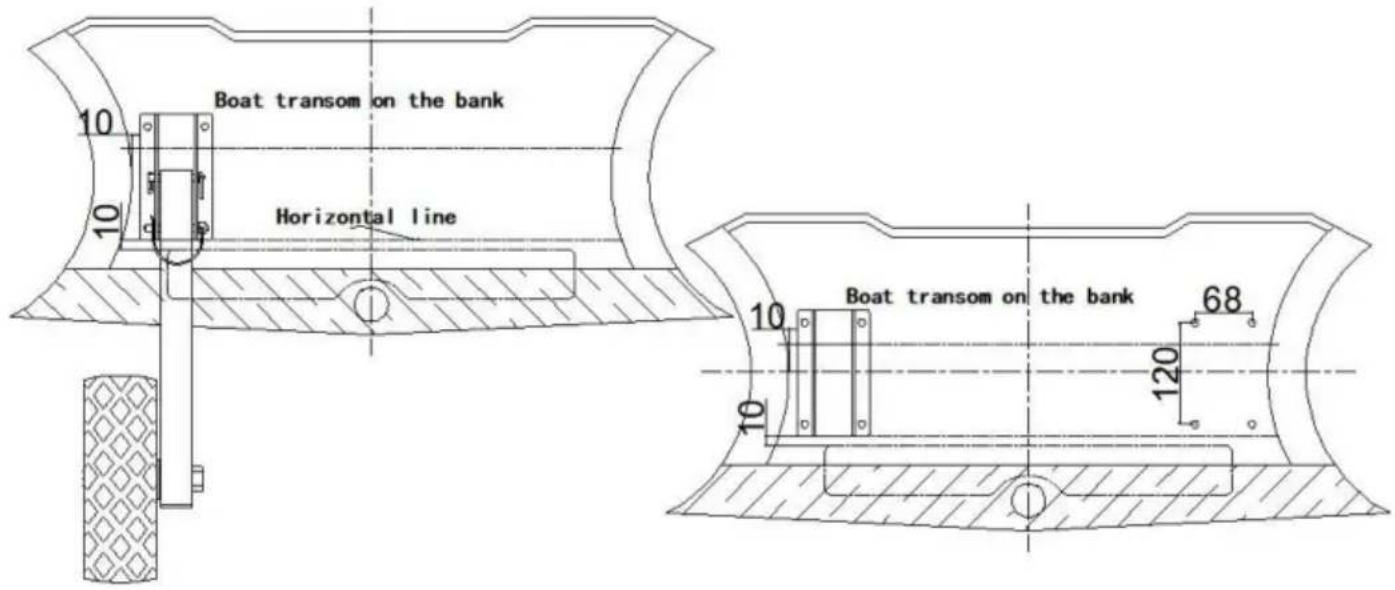

Étape 1 : Élévation du tableau arrière du bateau. Placez la roue de mise à l'eau du tableau arrière à proximité du tableau arrière, ajustez la distance (haut, bas, gauche et droite) et assurez-vous de le placer dans un emplacement approprié pour l'installation, Tracer une ligne horizontale pour assurer l'équilibre des deux roues de lancement du tableau arrière après l'installation, les dimensions de la figure sont uniquement à titre de référence.

Étape 2 : Placez le piédestal près de la ligne horizontale (dessinée à l'étape 1)

Ajustez la distance du piédestal (gauche et droite), marquez l'emplacement de chaque trou avec un marquer ou marquer l'emplacement de chaque trou en traçant un chemin avec un compas et une règle, puis percer des trous verticaux avec une perceuse portative électrique, le diamètre du foret est d'environ 8,5 mm, la vitesse de perçage doit être lente pour éviter d'endommager le tableau arrière.

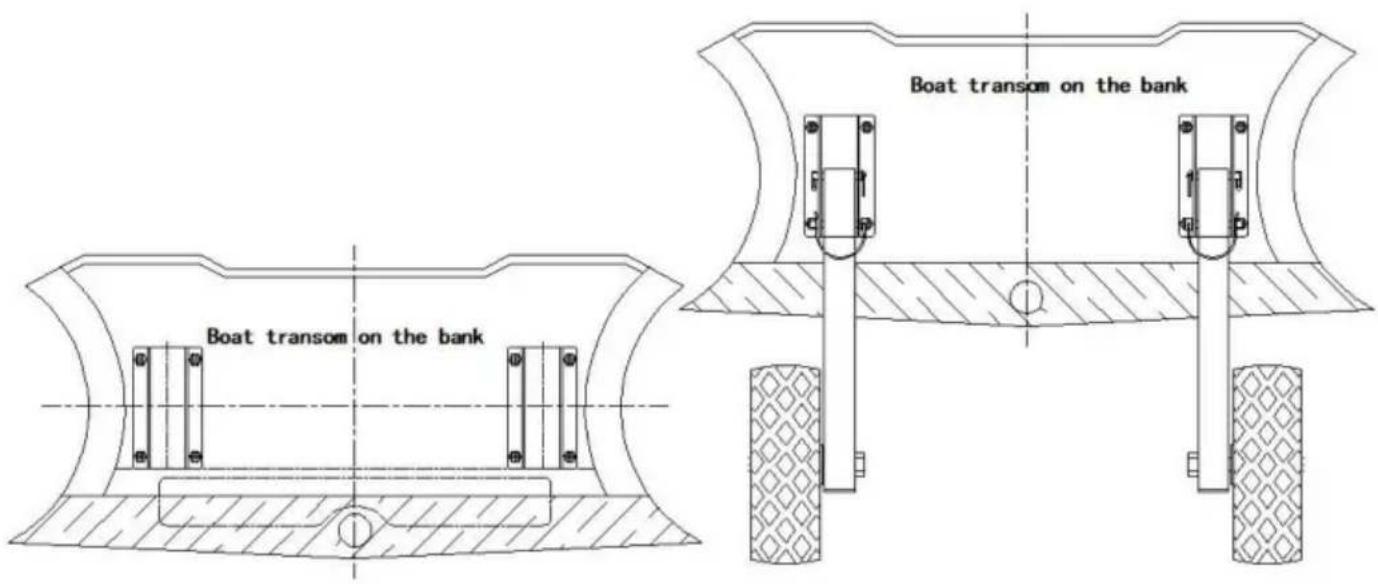

Étape 3 : Installation du piédestal sur le tableau arrière, serrez avec des vis.

Remarque : 1. Pour éviter que l'eau ne pénètre dans le tableau arrière, utilisez de la gomme d'étanchéité. sur les vis et les trous ; 2. lors de la fixation du piédestal, l'acier inoxydable les joints sont placés à l'intérieur du tableau arrière.

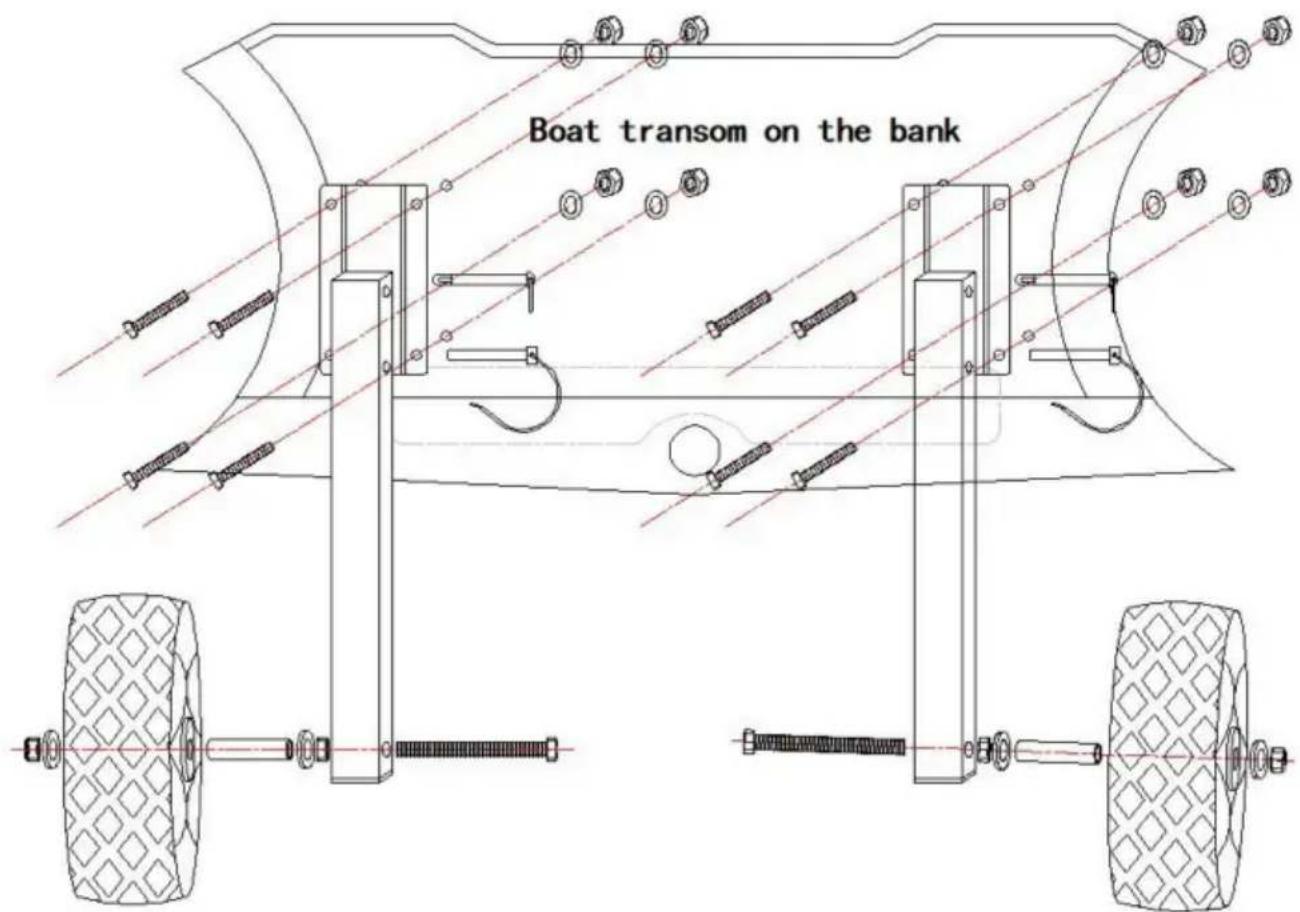

Étape 4 : Installez les supports et les roues sur les socles de positionnement terminés avec la clé à ergot. Tournez le support et la roue de haut en bas pour vérifier que la roue est bien ajustée ou non. Afin de garantir que les roues tournent de manière flexible, veuillez mettre de la graisse à base de lithium ou de l'huile lubrifiante à l'intérieur du trou du roulement avant de les utiliser.
