Type de produit	Support de toit rigide à roulettes
Marque	Vevor
Modèle	JJMMRDT01
Hauteur réglable (support)	1450 à 2225 mm (57,1 à 87,6 po)
Capacité de charge maximale	200 lb (≈ 90,7 kg)
Nombre de roues	4 (2 avec frein, 2 sans frein)
Matériau principal	Acier
Utilisation prévue	Retrait, transport et stockage de toit rigide de véhicules tout-terrain
Mécanisme de levage	Manivelle manuelle
Contenu de la boîte	Pieds longs, roues, mécanisme de levage, support pliable, cadre de tige, poteau incliné, tige de démontage rapide, jambes de force, boulons, rondelles, écrous, clés Allen, clé à fourche, manuel
Pliabilité	Support pliable pour rangement compact
Adaptabilité	Compatible avec Jeep 4 portes, certains modèles 2 portes et Bronco 4 portes
Sécurité	Roues avec frein, utilisation sur sol plat, éviter stockage extérieur
Entretien	Nettoyer avec un chiffon sec, graisser les parties mobiles après usage
Stockage	À l'intérieur, à l'abri des intempéries
Garantie	Garantie électronique via www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateurs	SIHAO PTY LTD (Australie), Sanven Technology Ltd (USA), YH Consulting Limited (Royaume-Uni)
Pays d'origine	Chine
Nombre de pièces incluses	Environ 30

FOIRE AUX QUESTIONS - JJMMRDT01 Vevor

Comment installer le support de toit JJMMRDT01 ?

Suivez les étapes du manuel : 1) Montez les roues sur les pieds longs. 2) Fixez les pieds sur le boîtier. 3) Installez le mécanisme de levage. 4) Montez le support pliable et le cadre de tige. 5) Installez le poteau incliné et la tige de démontage rapide. Assurez-vous que les roues avec frein sont positionnées correctement.

Quelle est la hauteur maximale de levage ?

La hauteur du support est réglable de 1450 mm à 2225 mm (57,1 à 87,6 pouces) en tournant la manivelle dans le sens des aiguilles d'une montre.

Quel poids maximum peut supporter le JJMMRDT01 ?

La capacité de charge maximale est de 200 lb (environ 90,7 kg), suffisante pour la plupart des toits rigides de Jeep et Bronco.

Est-ce compatible avec tous les modèles Jeep ?

Conçu principalement pour les Jeep à 4 portes, mais peut également convenir à certains modèles 2 portes et Bronco 4 portes selon la taille réelle du toit. La tige de démontage rapide est recommandée pour les Jeep 4 portes.

Que contient le colis ?

Le colis comprend : 4 pieds longs, 2 roues universelles avec frein, 2 roues sans frein, un boîtier, un mécanisme de levage, un support pliable, un cadre de tige de support, un poteau incliné, une tige de démontage rapide, 4 jambes de force, des boulons (M8, M10), rondelles, écrous, clés Allen, une clé à fourche, et le manuel.

Comment verrouiller les roues de l'appareil ?

Deux des roues sont équipées d'un frein. Pour verrouiller, appuyez sur la pédale de frein située sur le dessus de la roue. Assurez-vous que les roues avec frein sont à l'avant ou à l'arrière selon les instructions.

Puis-je stocker le support dehors ?

Non, il est strictement recommandé de ne pas stocker le produit à l'extérieur. Rangez-le à l'intérieur, à l'abri des intempéries pour éviter la rouille et les dommages.

Comment entretenir le support de toit ?

Nettoyez les pièces avec un chiffon sec après chaque utilisation. Graissez les parties mobiles (manivelle, mécanisme de levage) régulièrement. Vérifiez les boulons pour vous assurer qu'ils sont serrés.

Est-il dangereux d'utiliser le support avec des enfants à proximité ?

Oui, gardez les enfants éloignés de l'appareil pendant l'utilisation. Le toit rigide peut tomber ou basculer. Suivez les consignes de sécurité du manuel.

Comment abaisser le toit rigide après utilisation ?

Tournez la manivelle dans le sens inverse des aiguilles d'une montre pour abaisser le support. Avant de baisser complètement, assurez-vous que le toit rigide est bien positionné et que les roues sont verrouillées. Pour un stockage prolongé, abaissez la hauteur du support pour plus de stabilité.

MODE D'EMPLOI JJMMRDT01 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

AVERTISSEMENT

Pour certains modèles de voitures, l'utilisation de tiges de support à démontage rapide peut rendre le toit rigide plus stable lorsqu'il est stocké sur le produit. La tige de support à dégagement rapide doit être installée après le retrait du toit rigide. (Remarque : les barres de support à démontage rapide sont généralement utilisées pour les modèles Jeep à 4 portes et peuvent également être utilisées pour certains modèles à 2 portes Modèles Jeep et BRONCO 4 portes selon la taille réelle du toit). Après avoir retiré le toit rigide, assurez-vous que les roulettes sont verrouillées

assurez-vous que le produit est solidement fixé et qu'il ne se déplace pas.

Veuillez ne pas stocker le produit à l'extérieur.

Veuillez vous assurer que les enfants sont toujours éloignés de ce produit. Veuillez vous assurer que ce produit est utilisé sur une surface de route plane. Après

avoir retiré le toit rigide du véhicule, il est strictement interdit de pousser le

toit rigide ou d'ajuster sa position à la main. Seuls le produit et le toit rigide peuvent être déplacés à travers les roulettes.

Avant de lancer le produit, le hardtop doit être à 100 % de la véhicule.

Modèle	JJMMRDT01
Hauteur du support (pouce / mm)	57,1-87,6/1450-2225
Capacité de charge (lb)	200

LISTE DES PIÈCES

ARTICLE	Nom	PHOTO Q'TY	NOM DE	L'ARTICLE		PHOTO Q'TY
UN	Jambes longues		4 pièces	L	M8*65HexagoneBoulon à douille		11 pièces
B	UniverselRoue (avec frein)		2 pièces	M	M10*95HexagoneBoulon à douille		4 pièces
C	UniverselRoue		2 pièces	N	8 platRondelle		16 pièces
D	BasSupport		1 pièce	O	8 CurateurRondelle		11 pièces
ET	LevageMécanisme		1 ENSEMBLE P		Écrou M8		27 pièces
F	PliageSupport		1 pièce	Q	10 CurateurRondelle		4 pièces
G	JustificatifCadre de tige		1 écrou	R M10			4 pièces
Poteau incliné en H			1 pièce	S	Prise		5 pièces
	RapideDémantèlementTige		1 pièce	T	AllenClé		2 pièces
	Jambe de force 1		4 pièces	U	Extrémité ouverteClé		1 pièceJ
J1	Jambe de force 2	Danat	1 PIÈCES	V	Manuel		1 pièce
K	M8*16HexagoneBoulon à douille		16 pièces

INSTRUCTIONS D'INSTALLATION

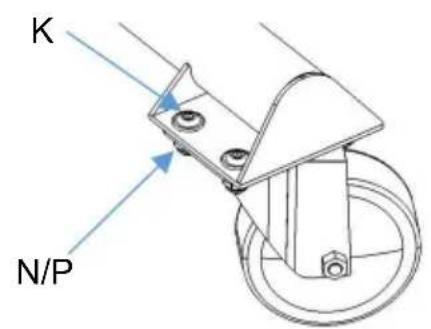

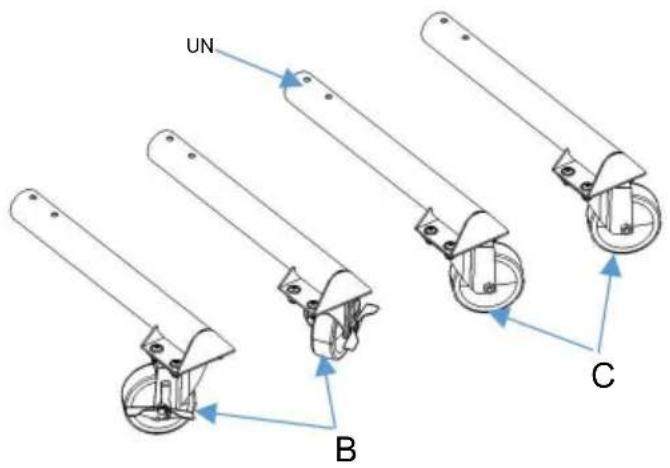

ÉTAPE 1 : Installation de la roue universelle

Reportez-vous au schéma ci-dessous et installez la roue universelle (B/C) sur les pieds longs (A).

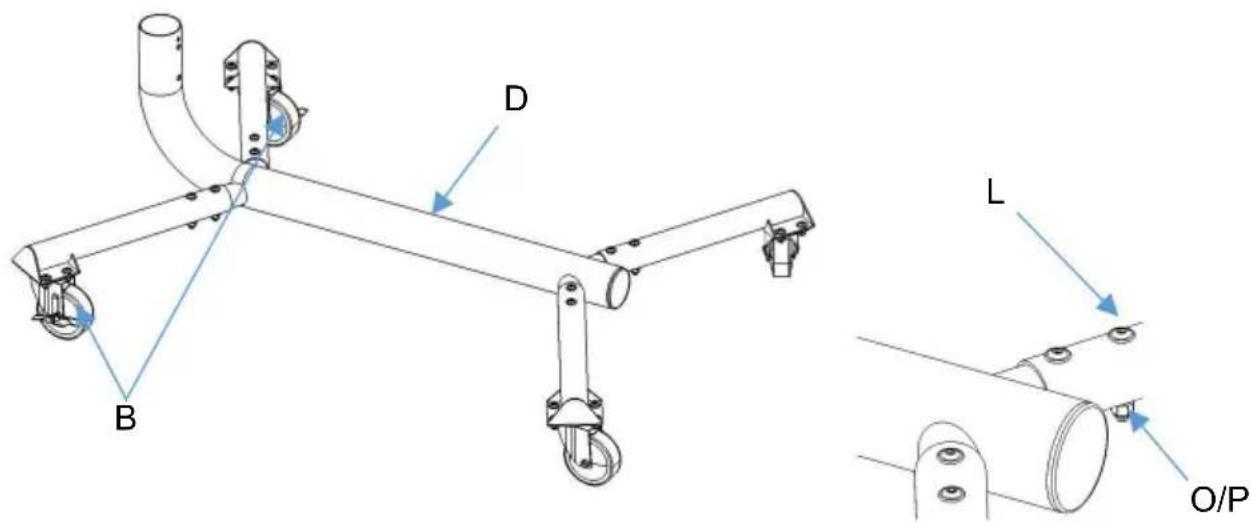

ÉTAPE 2 :

Les composants assemblés de l'étape 1 sont installés sur le boîtier de pédalier (D).

Reportez-vous au schéma ci-dessous, faites attention à la position des deux roues universelles avec frein (B) lors de l'installation et ne les installez pas de manière incorrecte.

ÉTAPE 3 :

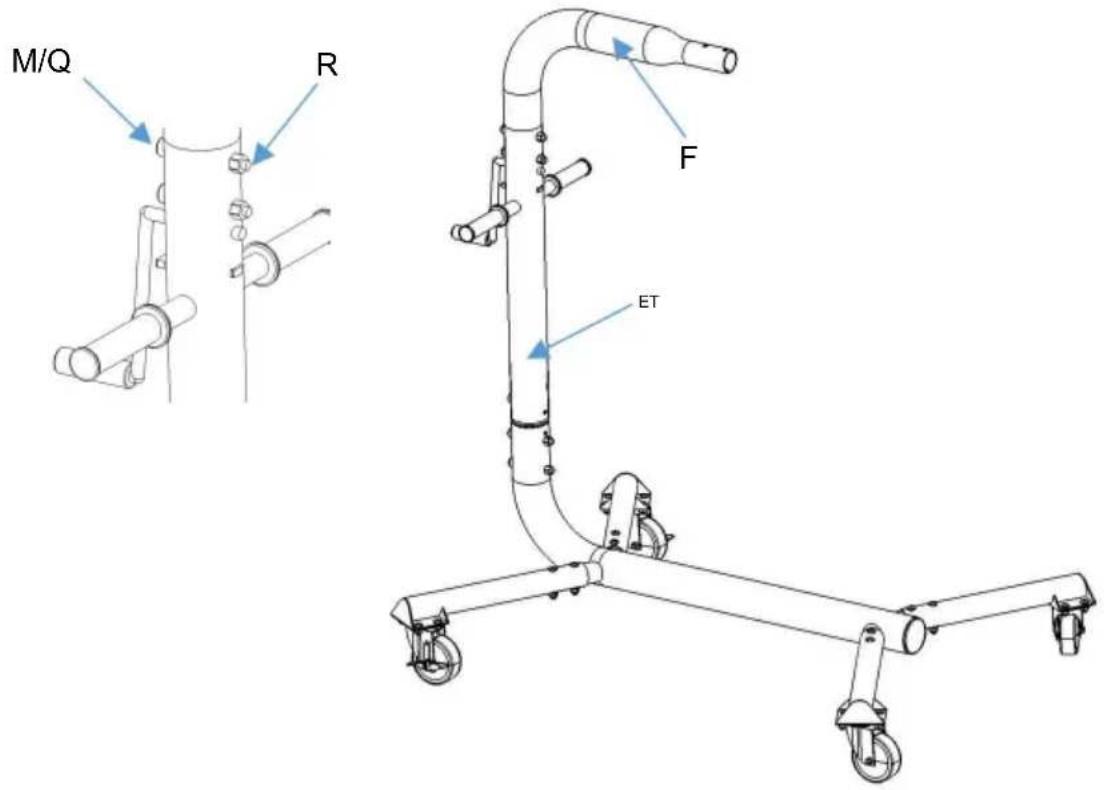

Installez le mécanisme de levage (E) et le support de pliage (F).

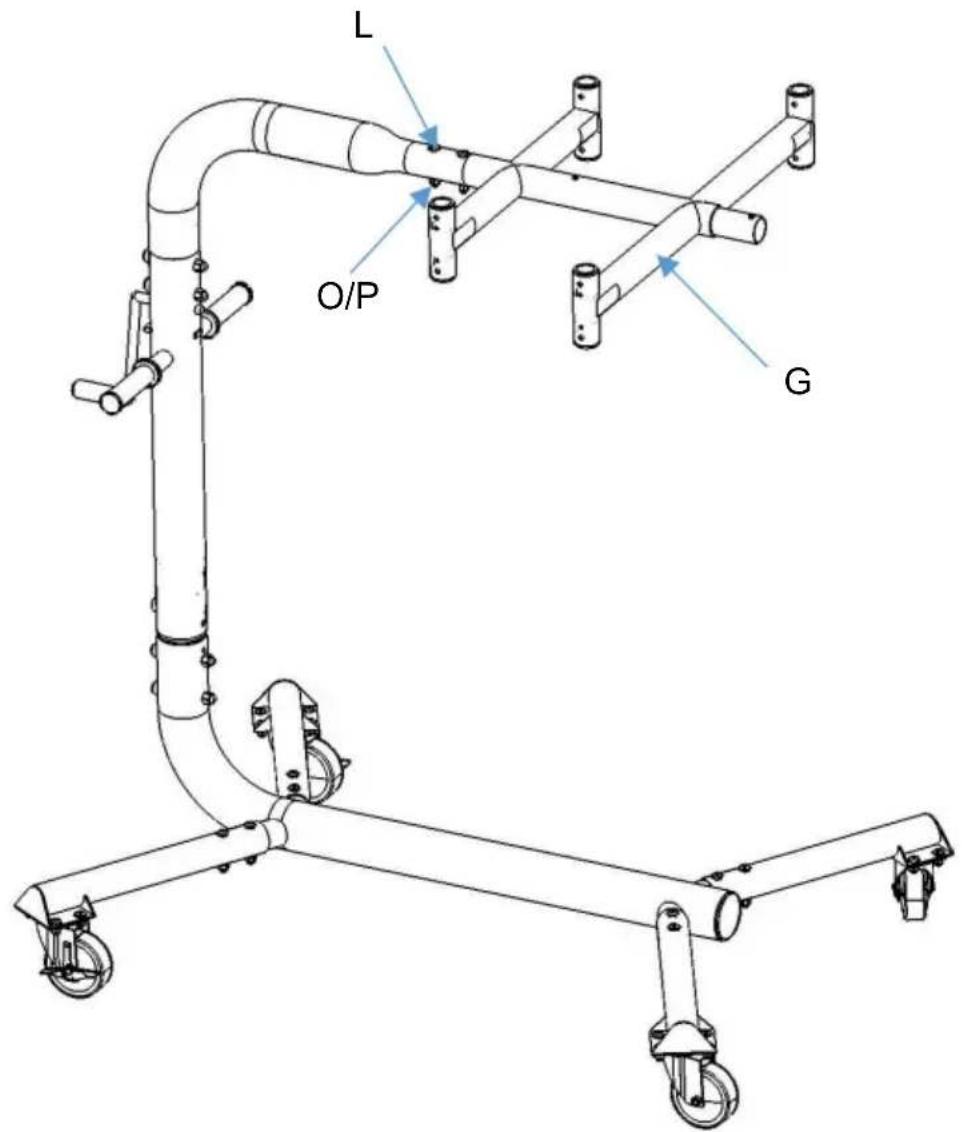

Installez le cadre de la tige de support (G).

ÉTAPE 5 :

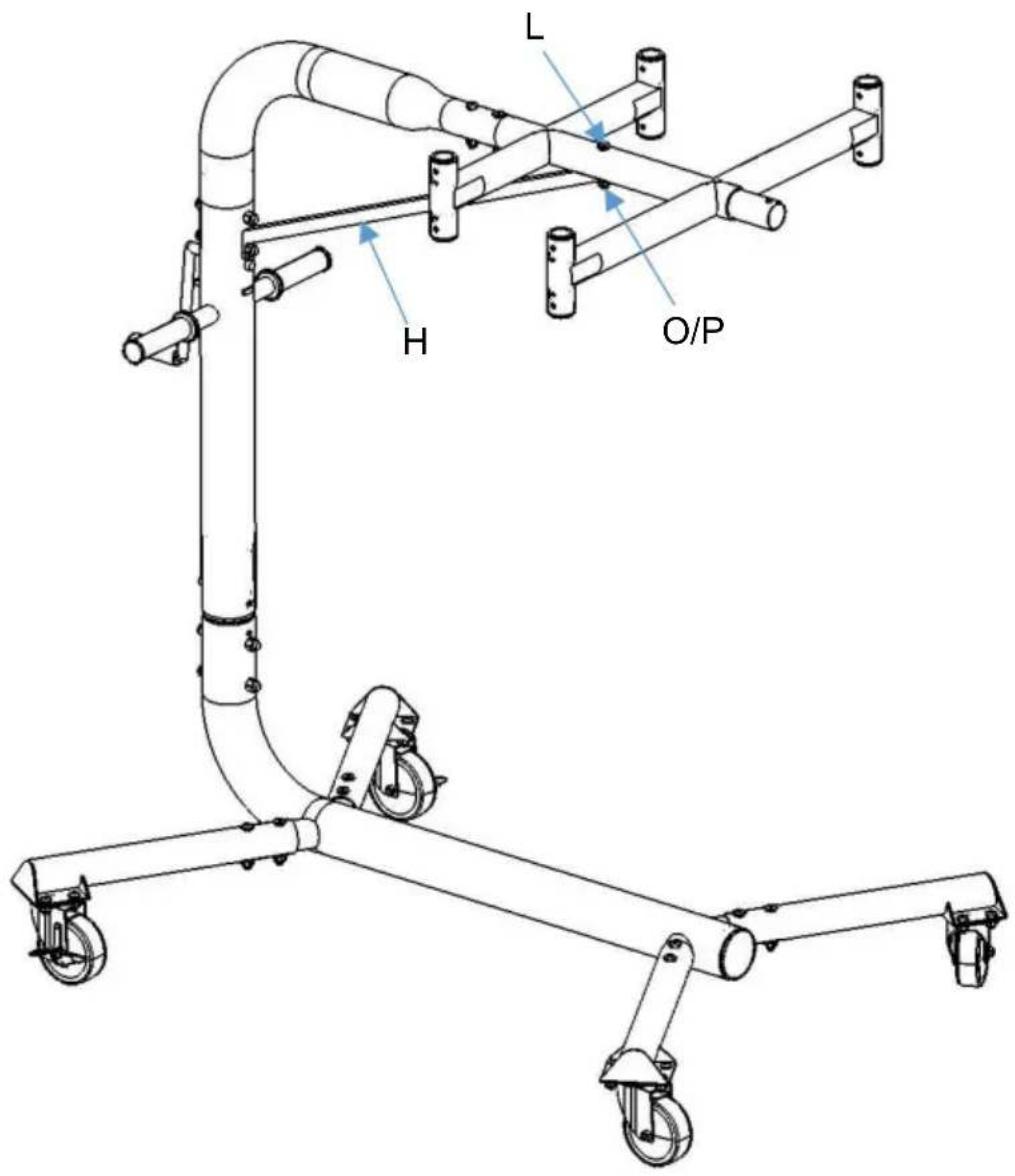

Installez le poteau d'ardoise (H).

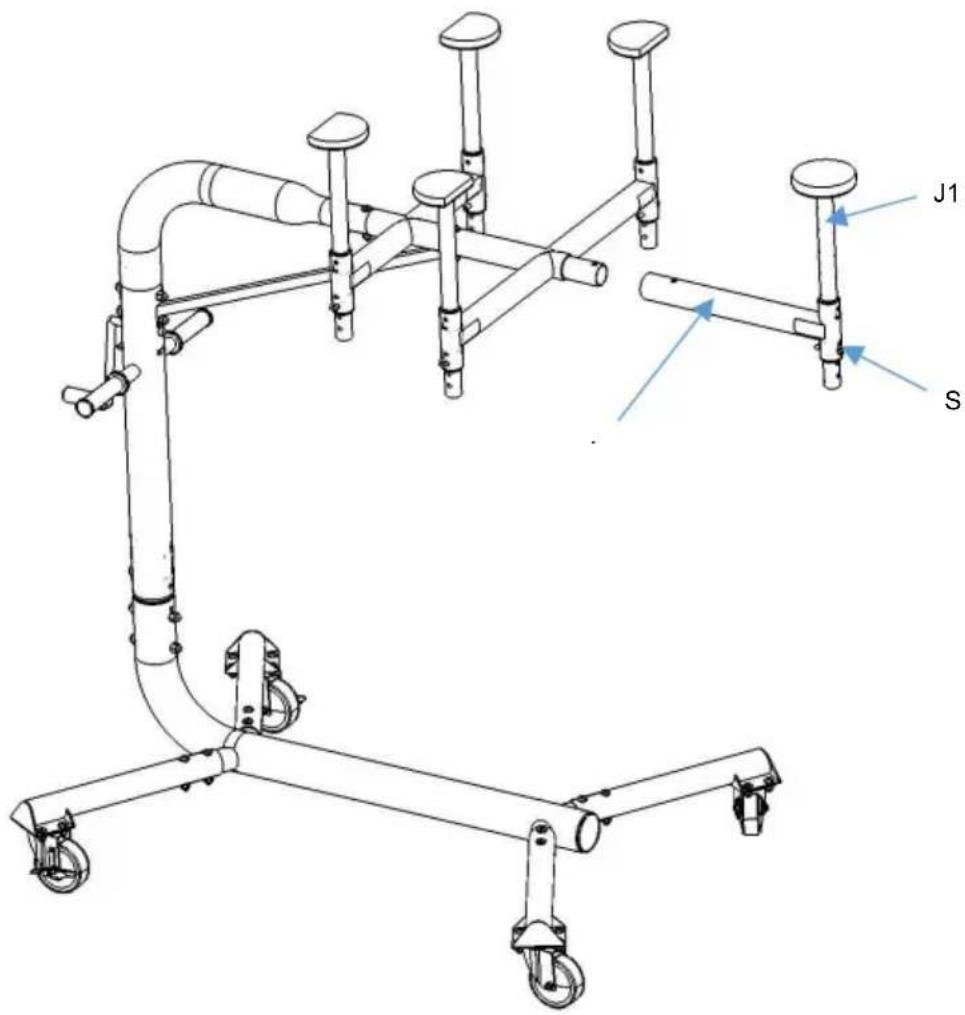

Installez la tige de démontage rapide (I) et la jambe de force 2 (J1).

INSTRUCTIONS

Avant de retirer le toit rigide, assurez-vous de retirer d'abord les composants du véhicule connectés au toit rigide.

Débranchez la connexion électrique dans la zone de chargement arrière côté conducteur et le liquide lave-glace.

Dévissez tous les boulons qui fixent le toit rigide.

Poussez le produit vers le centre du coffre du véhicule, en vous assurant que les positions des quatre piliers de support sont suffisamment basses pour passer en douceur à travers le cadre de la porte arrière. Alignez-les avec les quatre positions de support. (Remarque : la tige de support à dégagement rapide

n'aurait pas dû être installée à ce moment)

Tournez la poignée dans le sens des aiguilles d'une montre pour soulever le support jusqu'à ce que les quatre piliers de support contactent le hardtop.

Tournez continuellement la poignée dans le sens des aiguilles d'une montre jusqu'à ce que le toit rigide soit soulevé à une hauteur suffisante. Lorsque la surface de support du toit est inégale, la hauteur des piliers de support peut être ajustée pour garantir que le toit rigide reste de niveau.

Retirez lentement le toit rigide et connectez la tige de support rapide.

En cas de stockage prolongé, l'abaissement de la hauteur du support peut le rendre plus stable.
