JJMMRDT01 - Hebewerkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rollbarer Dachträger für Hartdach
Marke	Vevor
Modell	JJMMRDT01
Verstellbare Höhe (Ständer)	1450 bis 2225 mm (57,1 bis 87,6 Zoll)
Maximale Tragfähigkeit	200 lb (≈ 90,7 kg)
Anzahl Räder	4 (2 mit Bremse, 2 ohne Bremse)
Hauptmaterial	Stahl
Verwendungszweck	Entfernen, Transport und Lagerung von Hardtop-Dächern von Geländewagen
Hebemechanismus	Handkurbel
Packungsinhalt	Lange Füße, Räder, Hebemechanismus, klappbare Stütze, Stangenrahmen, Schrägpfosten, Schnelllösestange, Streben, Schrauben, Unterlegscheiben, Muttern, Inbusschlüssel, Gabelschlüssel, Handbuch
Faltbarkeit	Klappbare Stütze für platzsparende Aufbewahrung
Anpassungsfähigkeit	Kompatibel mit Jeep 4-türig, einigen 2-türigen Modellen und Bronco 4-türig
Sicherheit	Räder mit Bremse, Verwendung auf ebenem Boden, Lagerung im Freien vermeiden
Wartung	Mit einem trockenen Tuch reinigen, bewegliche Teile nach Gebrauch einfetten
Lagerung	Innenraum, wettergeschützt
Garantie	Elektronische Garantie über www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeure	SIHAO PTY LTD (Australien), Sanven Technology Ltd (USA), YH Consulting Limited (Vereinigtes Königreich)
Ursprungsland	China
Anzahl enthaltener Teile	Etwa 30

Häufig gestellte Fragen - JJMMRDT01 Vevor

Wie installiere ich den Dachträger JJMMRDT01?

Befolgen Sie die Schritte im Handbuch: 1) Montieren Sie die Räder an den langen Füßen. 2) Befestigen Sie die Füße am Gehäuse. 3) Installieren Sie den Hebemechanismus. 4) Montieren Sie die klappbare Stütze und den Stangenrahmen. 5) Installieren Sie den Schrägpfosten und die Schnelllösestange. Stellen Sie sicher, dass die Räder mit Bremse korrekt positioniert sind.

Was ist die maximale Hubhöhe?

Die Höhe des Ständers ist einstellbar von 1450 mm bis 2225 mm (57,1 bis 87,6 Zoll) durch Drehen der Kurbel im Uhrzeigersinn.

Welches Maximalgewicht kann der JJMMRDT01 tragen?

Die maximale Tragfähigkeit beträgt 200 lb (ca. 90,7 kg), ausreichend für die meisten Hardtop-Dächer von Jeep und Bronco.

Ist es mit allen Jeep-Modellen kompatibel?

Hauptsächlich für 4-türige Jeeps konzipiert, kann aber auch für einige 2-türige Modelle und 4-türige Broncos je nach tatsächlicher Dachgröße geeignet sein. Die Schnelllösestange wird für 4-türige Jeeps empfohlen.

Was ist im Lieferumfang enthalten?

Das Paket enthält: 4 lange Füße, 2 Universalräder mit Bremse, 2 Räder ohne Bremse, ein Gehäuse, einen Hebemechanismus, eine klappbare Stütze, einen Stützstangenrahmen, einen Schrägpfosten, eine Schnelllösestange, 4 Streben, Schrauben (M8, M10), Unterlegscheiben, Muttern, Inbusschlüssel, einen Gabelschlüssel und das Handbuch.

Wie werden die Räder des Geräts verriegelt?

Zwei der Räder sind mit einer Bremse ausgestattet. Zum Verriegeln drücken Sie das Bremspedal oben auf dem Rad. Stellen Sie sicher, dass die Räder mit Bremse je nach Anleitung vorne oder hinten sind.

Kann ich den Ständer draußen lagern?

Nein, es wird strengstens empfohlen, das Produkt nicht im Freien zu lagern. Bewahren Sie es drinnen, wettergeschützt auf, um Rost und Schäden zu vermeiden.

Wie pflege ich den Dachträger?

Reinigen Sie die Teile nach jedem Gebrauch mit einem trockenen Tuch. Fetten Sie die beweglichen Teile (Kurbel, Hebemechanismus) regelmäßig. Überprüfen Sie die Schrauben, um sicherzustellen, dass sie fest sitzen.

Ist die Verwendung des Ständers in der Nähe von Kindern gefährlich?

Ja, halten Sie Kinder während des Gebrauchs vom Gerät fern. Das Hardtop kann herunterfallen oder kippen. Befolgen Sie die Sicherheitshinweise im Handbuch.

Wie senke ich das Hardtop nach Gebrauch ab?

Drehen Sie die Kurbel gegen den Uhrzeigersinn, um den Ständer abzusenken. Stellen Sie vor dem vollständigen Absenken sicher, dass das Hardtop gut positioniert und die Räder verriegelt sind. Für längere Lagerung senken Sie die Höhe des Ständers für mehr Stabilität ab.

BEDIENUNGSANLEITUNG JJMMRDT01 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

WARNUNG

Bei einigen Fahrzeugmodellen kann das Hardtop durch die Verwendung von Schnellspannstangen stabiler werden, wenn es auf dem Produkt gelagert wird. Die Schnellspann-Stützstange sollte nach dem Abnehmen des Hardtops installiert werden. (Hinweis: Schnellspanner-Stützstangen werden im Allgemeinen für 4-türige Jeep-Modelle verwendet und können auch für einige 2-türige Jeep und 4-türige BRONCO-Modelle verwendet werden, abhängig von der tatsächlichen Dachgröße). Stellen Sie nach dem Abnehmen des Hardtops sicher, dass die Lenkrollen sicher befestigt sind und sich das Produkt nicht verschiebt. Bitte lagern Sie das Produkt nicht im Freien. Bitte stellen Sie sicher, dass Kinder immer von diesem Produkt ferngehalten werden. Bitte stellen Sie sicher, dass dieses Produkt auf einer ebenen Fahrbahn verwendet wird. Nachdem das Hardtop vom Fahrzeug entfernt wurde, ist es strengstens verboten, das Hardtop oder dessen Position manuell einzustellen. Nur das Produkt und das Hardtop können durch die Rollen bewegt werden. Vor dem Start des Produkts muss das Hardtop 100% vom Fahrzeug entfernt sein.

PRODUKTKONFIGURATION

Modell	JJMMRDT01
Stützhöhe (Zoll / mm)	57,1-87,6/1450-2225
Tragfähigkeit (lbs)	200

TEILELISTE

ARTIKEL	Name	BILD MENGE	ARTIKEL Name		BILDERANZAHL
A	Lange Beine		4 Stück L		M8*65HexagonInnensechskantschraube	11 STK
B	UniversalRad (mit Bremse)		2 STK M		M10*95HexagonInnensechskantschraube	4 STK
C	UniversalRad		2 STK N		8 FlachWaschmaschine	16 STK
D	UntenKlammer		1 STÜCK		8 KuratierenWaschmaschine	11 STK
UND	HebenMechanismus		1 SATZ P		M8 Mutter	27 Stück
F	BiegenKlammer		1 STÜCK Q		10 KuratierenWaschmaschine	4 STK
G	UnterstützenStangenrahmen		1 STÜCK R M10	Mutter		4 STK
H Schrägstange			1 STÜCK S		Stecker	5 Stück
	SchnellAbbauStange		1 STÜCK T		AllenSchlüssel	2 STK
J	Strebe 1		4 Stück U		Offenes EndeSchlüssel	1 STÜCK
J1	Strebe 2		1 STÜCK V		Handbuch	1 STÜCK
K	M8*16HexagonInnensechskantschraube		16 STK

INSTALLATIONSANLEITUNG

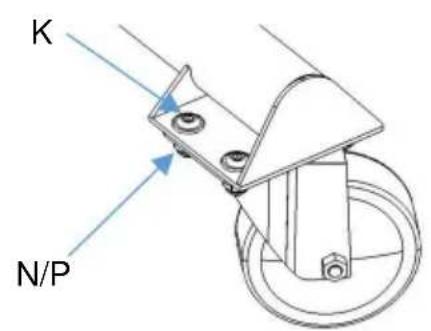

SCHRITT 1: Installation des Universalrads

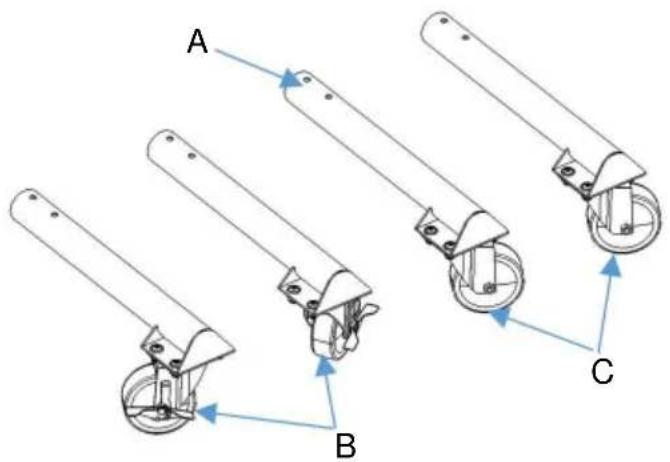

Beziehen Sie sich auf die nachstehende Abbildung und montieren Sie das Universalrad (B/C) an den langen Beinen (A).

SCHRITT 2:

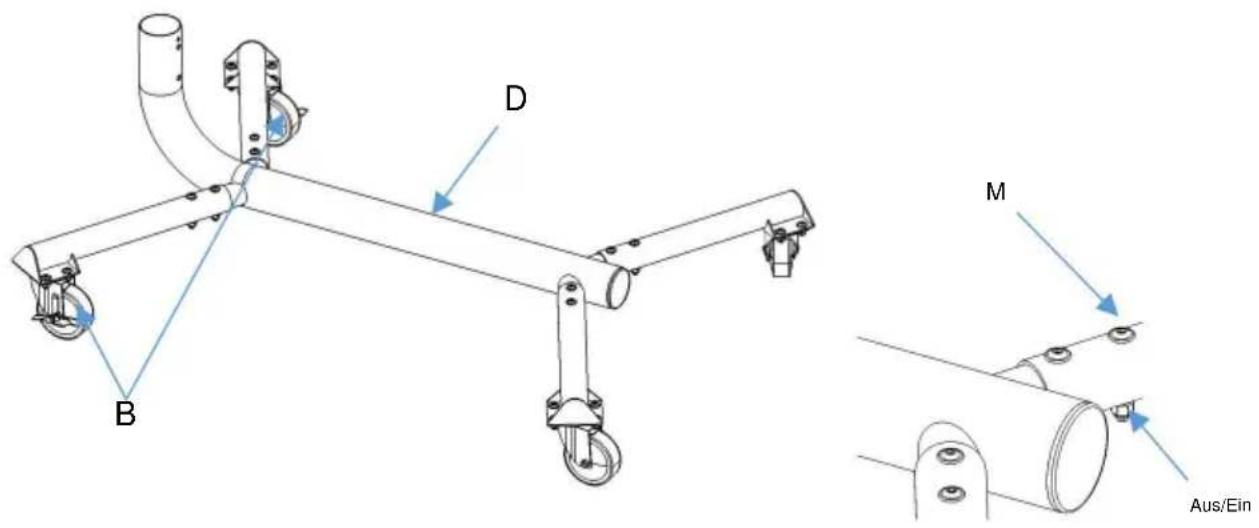

Die zusammengebauten Komponenten von Schritt 1 werden am Tretlager (D) installiert.

Beachten Sie die Abbildung unten. Achten Sie bei der Montage auf die Position der beiden Universalräder mit Bremse (B) und montieren Sie sie nicht falsch.

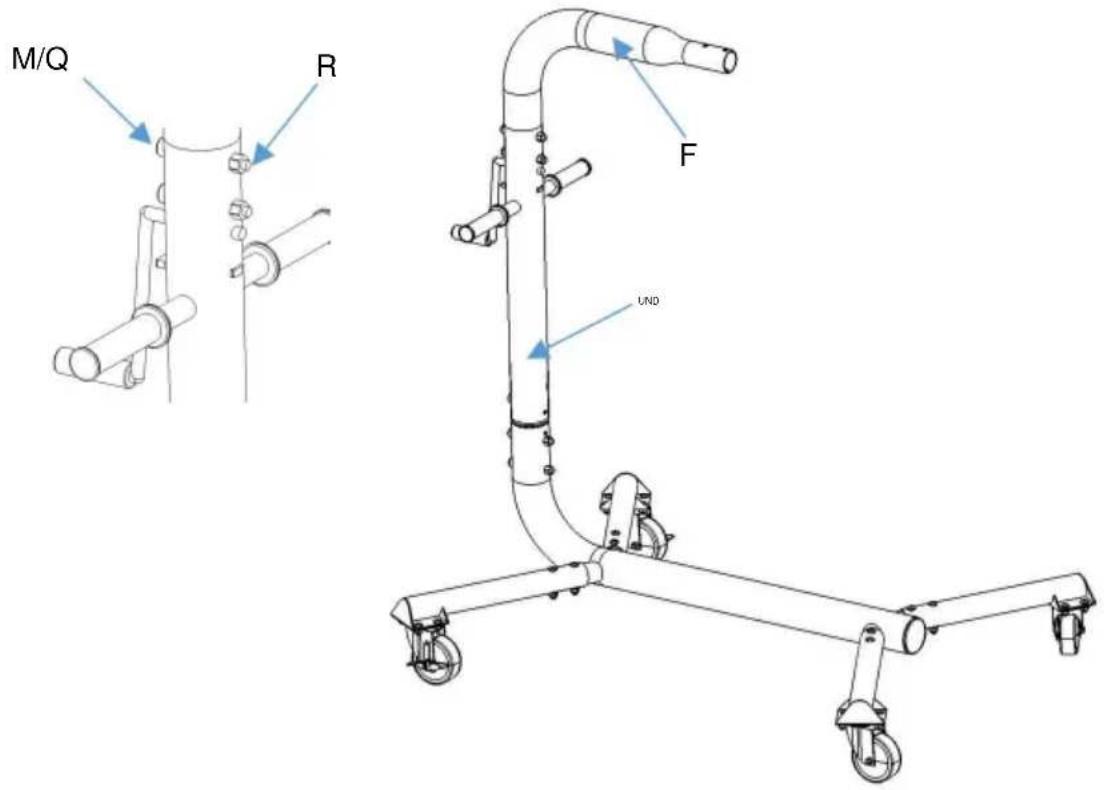

Installieren Sie den Hebemechanismus (E) und die Biegehalterung (F).

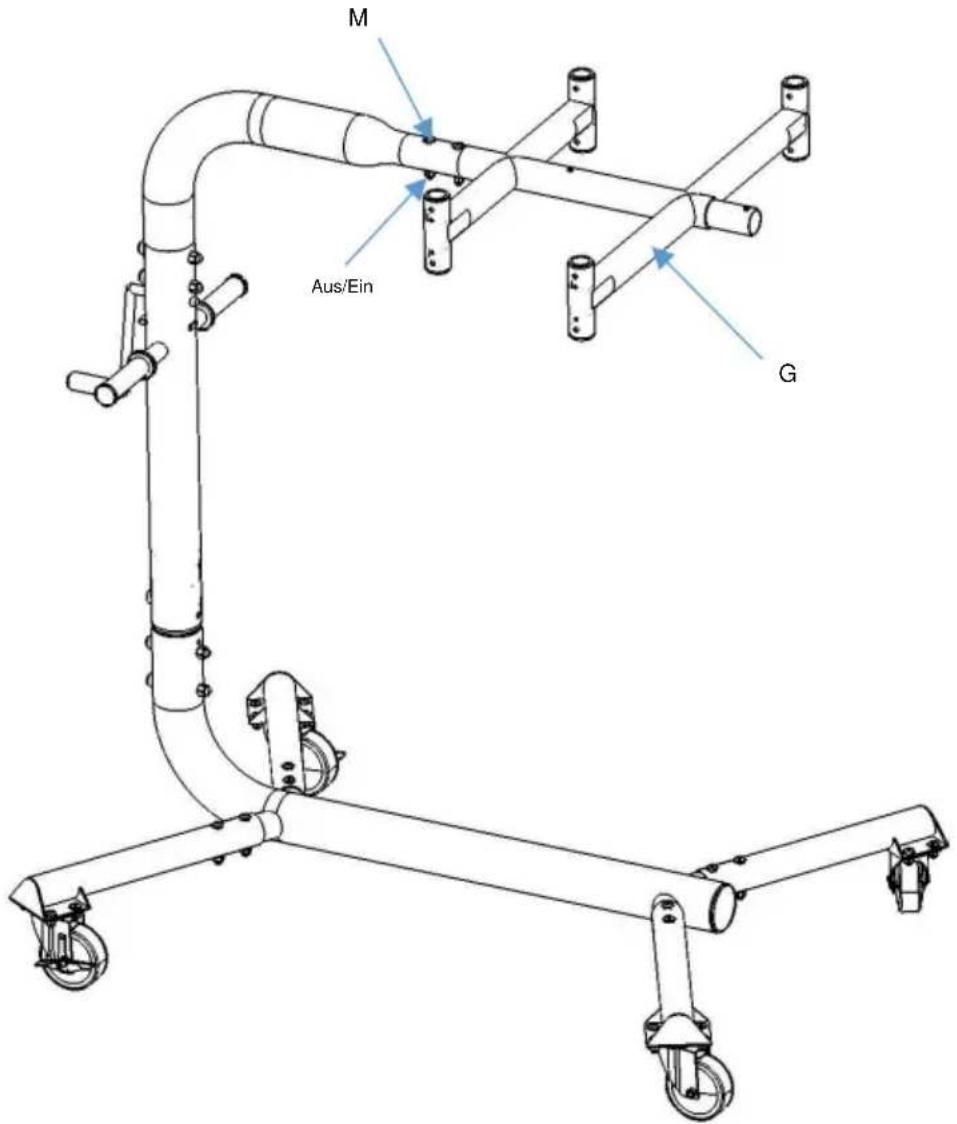

Installieren Sie den Stützstangenrahmen (G).

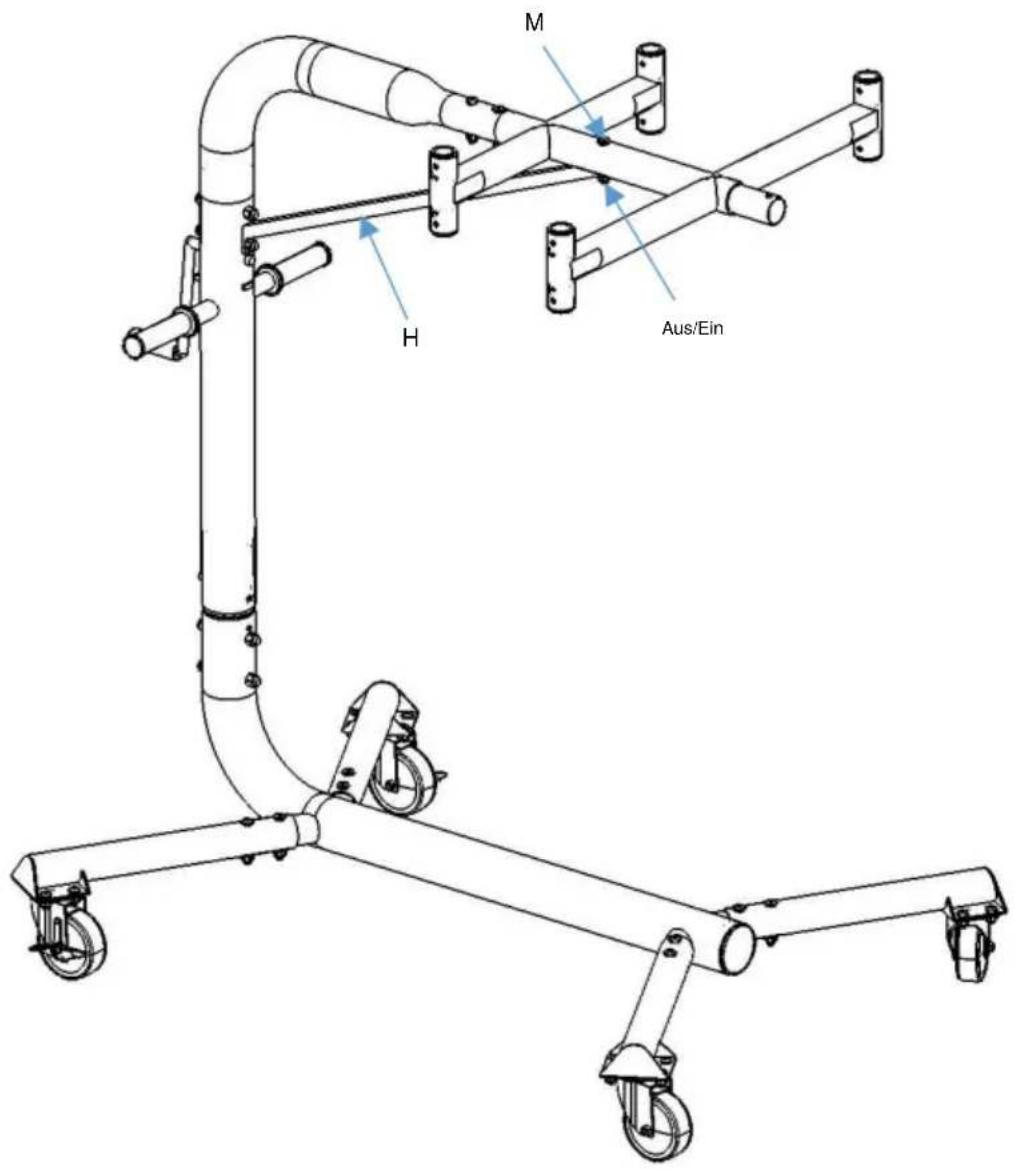

Installieren Sie den Schieferpfosten (H).

SCHRITT 7:

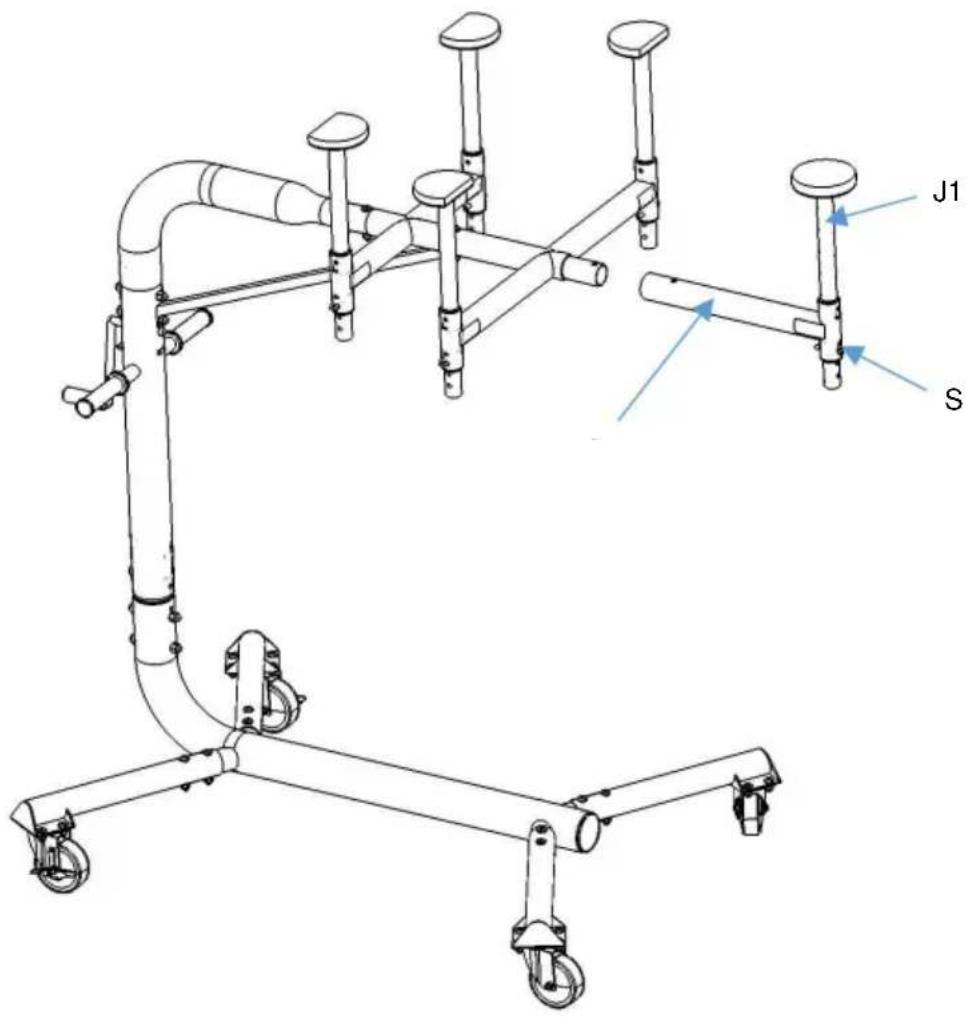

Installieren Sie die Schnelldemontagestange (I) und die Strebe 2 (J1).

ANWEISUNGEN

Vor dem Abnehmen des Hardtops müssen unbedingt die mit dem Hardtop verbundenen Fahrzeugkomponenten abmontiert werden.

Die elektrische Verbindung im hinteren Laderaum der Fahrerseite und im Scheibenwaschflüssigkeitsbehälter.

Sämtliche Schrauben, die das Hardtop befestigen, lösen.

Schieben Sie das Produkt in die Mitte des Kofferraums und achten Sie dabei darauf, dass die Positionen der vier Stützsäulen niedrig genug sind, um problemlos durch den hinteren Türrahmen zu passen. Richten Sie es an den vier Stützpositionen aus. (Hinweis: Die Schnellspann-Stützstange

hätte zu diesem Zeitpunkt nicht installiert sein sollen)

Drehen Sie den Griff im Uhrzeigersinn, um die Halterung anzuheben, bis alle vier Stützpfeiler Kontakt mit dem Hardtop haben.

Den Griff kontinuierlich im Uhrzeigersinn drehen, bis das Hardtop in

ausreichende Höhe. Wenn die Dachauflagefläche uneben ist, muss die Höhe der

verstellbaren Stützsäulen angepasst werden, damit das Hardtop immer waagerecht steht.

Nehmen Sie das Hardtop langsam ab und montieren Sie die Schnellspannstange.

Bei längerer Lagerung kann eine Reduzierung der Halterungshöhe dazu führen, dass die stabiler.
