BEDIENUNGSANLEITUNG CYXSL10300-D Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Heck-Startrad

MODELL: CYXSL10300-D

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

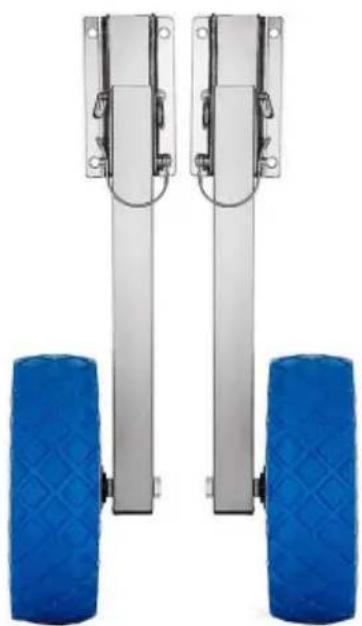

Stapellauf per Heckspiegel Rad

MODELL: CYXSL10300-D

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	CYXSL10300-D
Reifendurchmesser	10,23"/26 cm
Maximale Tragfähigkeit	300 lbs/136 kg
Material der Radarme	Edelstahl
Reifenmaterial	Schaumstoff-Rad

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

WARNUNG:

1. Vermeiden Sie, dass Kinder Sandankerführungen verwenden. Dieses Produkt ist kein Spielzeug.
   Erlauben Sie Kindern, damit zu spielen.
2. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Installieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Installation kann zu Gefahren führen.
2. Tragen Sie während der Installation eine ANSI-geprüfte Schutzbrille und robuste Arbeitshandschuhe.
3. Halten Sie den Installationsbereich sauber und gut beleuchtet.
4. Halten Sie während der Installation unbeteiligte Personen vom Bereich fern.
5. Nicht installieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig installierte Produkte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

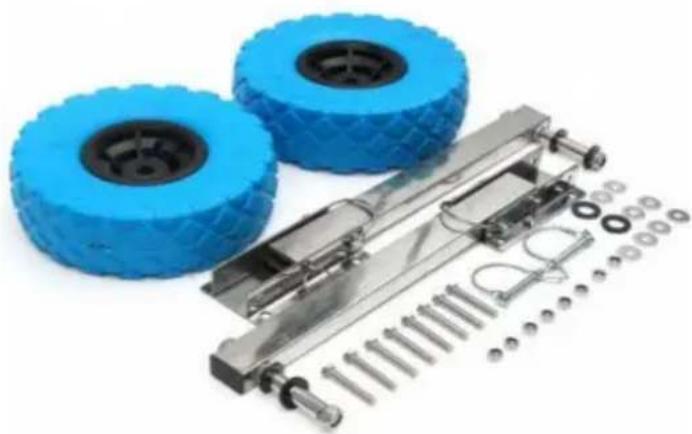

PACKLISTE

Werkzeugvorbereitung:

Lineal, Bleistift, tragbare elektrische

Bohrmaschine, Bohrer (ÿ 8,5 mm),

Dichtungsgummi, Stehschlüssel (13#) und verstellbar

Schraubenschlüssel (2 Stück oder

Parallelschraubstock),

Kreuzschraubendreher, Lappen, Schmieröl oder

Fett usw.

Lithiun

Kein	Bild	Teil Nummer	Menge	Kein	Bild	Teil Nummer	Menge
A		Rad	2 B			PIN-Schlüssel	2
C		Sockel	2 T		[W720]	Klammer	2
UND		Nylon Waschmaschine M16	6	F		Groß Waschmaschine M8	8
G		Schrauben M12*120	2 H			Welle Ärmel	2
		PIN-Schlüssel	4	J		Kontermutter M8	8
K		Mutter M12	2	M		Kontermutter M12	2
M		Schrauben M8*50	8 N			Rohrstopfen	2

GEBRAUCHSANWEISUNG

Installation und Betrieb des Heck-Schieberads:

1. Das Heck-Startrad des Modells D besteht aus 304 L rostfreien Vierkantrohren

(Spezifikation: 38 x 25 mm), die Sockel bestehen aus 304 L Edelstahlblech

(Dicke: 3 mm), die Schrauben usw. bestehen alle aus Edelstahl 304 L.

Das Edelstahlmaterial muss regelmäßig gewartet werden. Spülen Sie es mit frischem

Wasser nach dem Gebrauch und gelten Anti-Rost Schmieröl 2., usw.

Dieses Produkt ist geeignet für aufblasbare Boot, dass die Länge weniger als 4m ist, die

Die mitgelieferten Schrauben sind für die Dicke des Querbalkens von 36 mm geeignet.

und weniger als 36 mm.

1. Das Rad ist ein Vollrad oder ein pneumatisches Radlager, esst nicht für den Einsatz auf Autobahnen geeignet, ohne

ist für den Einsatz über kurze Distanzen durch manuelles Ziehen geeignet. Bitte verwenden Sie nicht

Auto, Motorrad oder Batterieauto schnell bremsen, um eine Beschädigung der Räder zu vermeiden.

1. Bitte fügen Sie Schmieröl oder Lithium-Basis-Fett in Lagerloch und Lager

Ärmel regelmäßig.

1. Der empfohlene Reifendruck des Reifens beträgt 25P.SI. Pumpen Sie es nicht auf.

zu schnell.

Installations- und Betriebsanleitung für das Heck-Slipperrad:

Werkzeuge Vorbereitung: Lineal, Bleistift, elektrische tragbare Bohrmaschine, Bohrer (ÿ8.5mmÿ, Dichtung Gummi, Strebenschlüssel (13) und verstellbarer Schraubenschlüssel (2 Stück oder Parallelschraubstock), Lappen, Schmieröl oder Schmierfett auf Lithiumbasis usw.

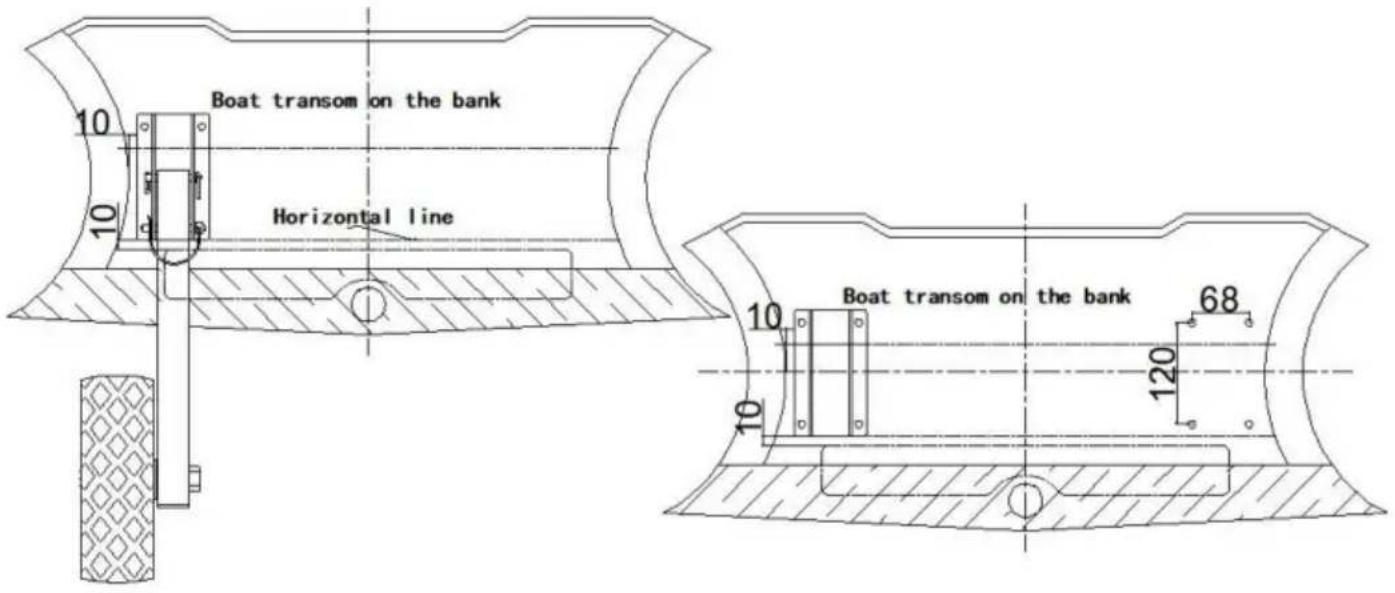

Schritt 1: Anheben des Heckspiegels, Platzieren Sie das Heck-Startrad in der Nähe des

Querbalken stellen Sie den Abstand ein (oben, unten, links und rechts) und stellen Sie sicher, dass Sie es in einen geeigneten Ort für die Installation, Zeichnen einer horizontalen Linie, um das Gleichgewicht zu gewährleisten der beiden Heck-Schieberäder nach der Montage, die Abmessungen in der Abbildung dienen nur als Referenz.

Schritt 2: Platzieren Sie den Sockel nahe der horizontalen Linie (wurde in Schritt 1 gezeichnet)

Passen Sie den Abstand für den Sockel (links und rechts) an. Markieren Sie die Position jedes Lochs mit einem Markierung oder Markierung der Position jedes Lochs durch Zeichnen des Weges mit Zirkel und Lineal, Dann vertikale Bohrlöcher mit elektrischer Handbohrmaschine, Bohrerdurchmesser ist etwa

8,5 mm. Die Bohrgeschwindigkeit sollte langsam sein, um eine Beschädigung des Querbalkens zu vermeiden.

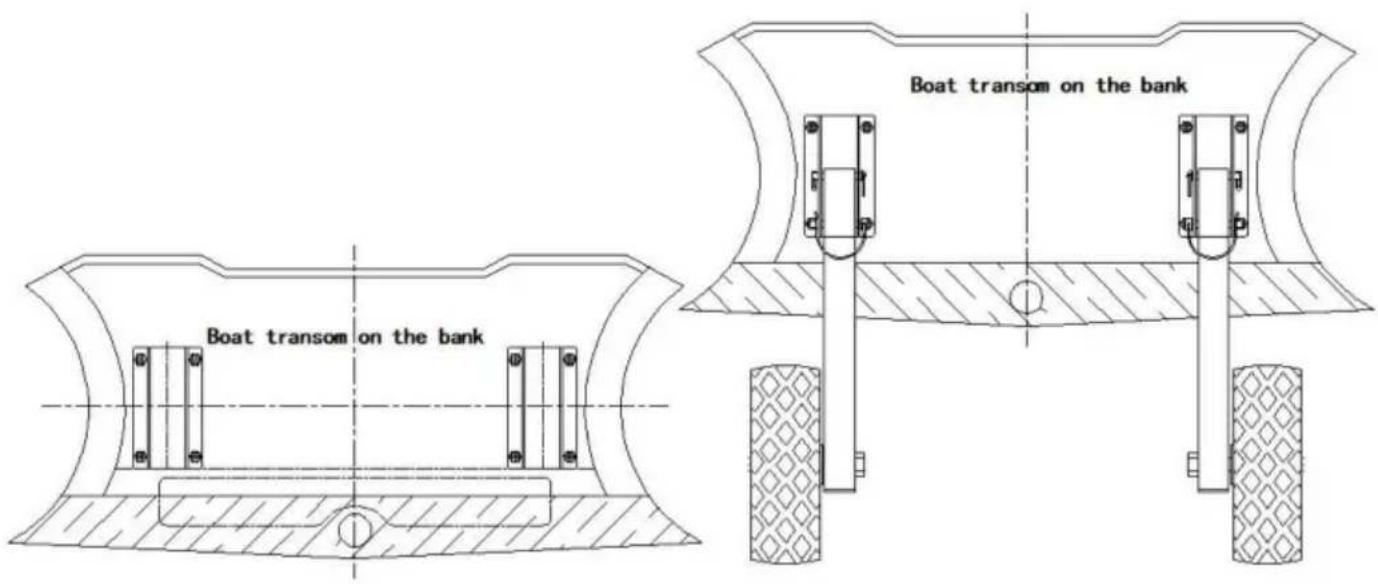

Schritt 3: Den Sockel am Querbalken anbringen und mit Schrauben festziehen.

Hinweis: 1. Verhindern Sie, dass Wasser in den Querbalken eindringt, verwenden Sie den Dichtungsgummi an Schrauben und Löchern; 2. Bei der Befestigung des Sockels muss der Edelstahl Dichtungen sind an der Innenseite des Querbalkens angebracht.

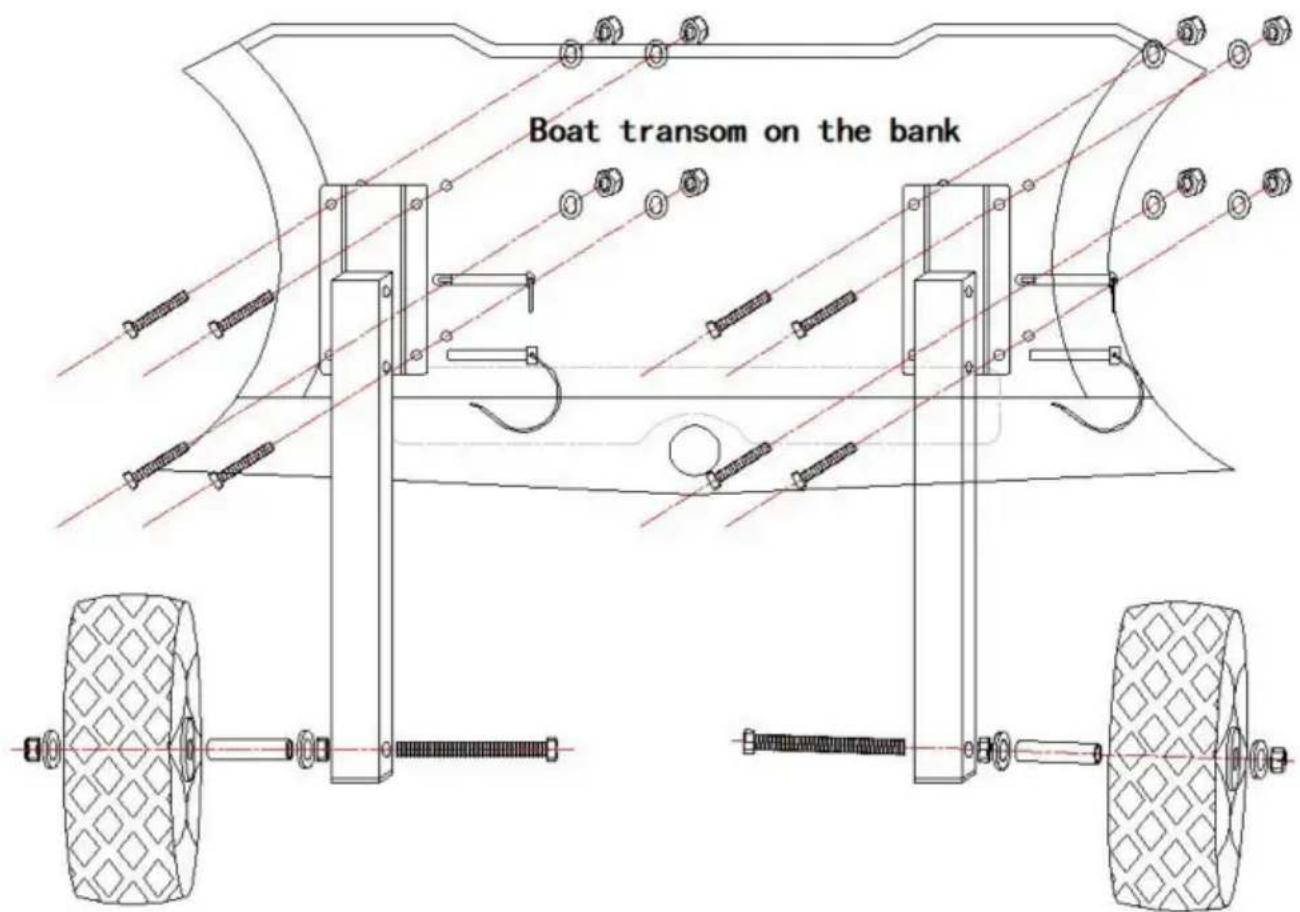

Schritt 4: Montieren Sie Halterungen und Räder mit einem Stiftschlüssel an den fertigen Stellfüßen. Drehen Sie die Halterung und das Rad auf und ab, um zu prüfen, ob das Rad richtig sitzt. Um sicherzustellen, dass sich die Räder flexibel drehen, geben Sie vor der Verwendung Lithiumfett oder Schmieröl in die Lagerbohrung.
