GEBRUIKSAANWIJZING CYXSL10300-D Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

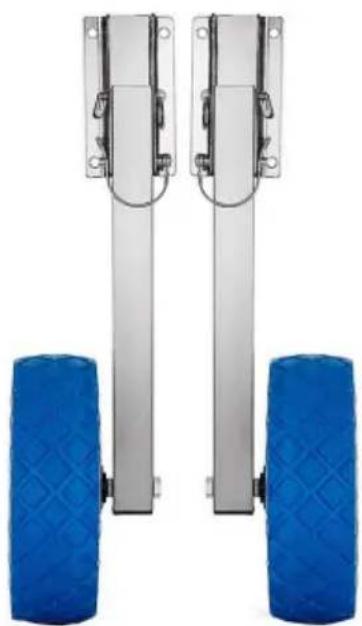

Spiegel lancering Wiel

MODEL: CYXSL10300-D

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

PRODUCTPARAMETERS

Model	CYXSL10300-D
Banddiameter	10,23"/26 cm
Maximale laadcapaciteit	300 lbs/136 kg
Materiaal wielarmen	Roestvrij staal
Bandenmateriaal	Schuimwiel

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u het apparaat bedient. of het onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en Het niet opvolgen van de instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen.

WAARSCHUWING:

1. Vermijd het gebruik van zandankergeleiders door kinderen. Dit product is geen speelgoed. Gebruik geen kinderen ermee laten spelen.
2. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen.

INSTALLATIEVOORZORGSMAATREGELEN

1. Installeer alleen volgens deze instructies. Onjuiste installatie kan gevaren opleveren.
2. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de installatieplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de installatie.
5. Installeer het apparaat niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. De producteigenschappen gelden alleen voor producten die correct en volledig zijn geïnstalleerd.

BEWAAR DEZE INSTRUCTIES

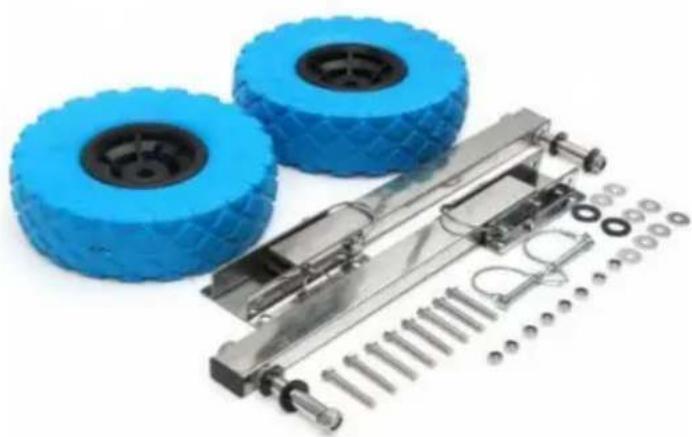

PAKLIJST

Gereedschap paraatheid: Liniaal, Potlood, Elektrische boormachine, Boor (ÿ 8,5 mm), Afdichtingsrubber, Borgmoer (13#) en Verstelbare sleutel (2 stuks, of bankschroef met parallelle bek), kruiskopschroevendraaier, vodden, smeerolie of lithiumbasis vet, enz.

Geen	afbeelding	Deel Nummer	Aantal	Geen	afbeelding	Deel Nummer	Hoeveelheid
A		Wiel	2B			Pin-sleutel	2
C		Voetstuk	2D			Beugel	2
EN		Nylon Wasmachine M16	6	F		Groot Wasmachine M8	8
G		Schroef M12*120	2 uur			Schacht Mouw	2
I		Pin-sleutel	4	J		Borgmoer M8	8
Ik		Moer M12	2	Ik		Borgmoer M12	2
M		Schroef M8*50	8N			Pijpplug	2

GEBRUIKSAANWIJZING

Installatie en bediening van het spiegellanceerwiel:

1. Model D Transom-lanceerwielen zijn gemaakt van 304 L roestvrijstalen vierkante buizen

(Specificatie: 38*25mm), de sokkels zijn gemaakt van 304 L roestvrij staal

(dikte: 3 mm), de schroeven enzovoort, zijn allemaal gemaakt van roestvrij staal 304 L,

het roestvrijstalen materiaal moet regelmatig worden onderhouden, door ze af te spoelen met verse water na gebruik en breng antiroest smeerolie aan 2. Dit , enz.

product is geschikt voor opblaasbare boten waarvan de lengte minder dan 4 m is, de schroeven meegeleverd zijn geschikt voor de dikte van de spiegel is 36mm en minder dan 36 mm.

1. Het wiel is een massief wiel of een pneumatisch , het is niet voor gebruik op de snelweg, zonder wiellager, het is geschikt voor gebruik op korte afstanden door handmatig slepen. Gebruik het niet auto, motor of scooter snel laten slepen, om te voorkomen dat de wielen beschadigd raken.

2. Voeg smeerolie of lithiumvet toe aan het lagergat en het lager

mouw regelmatig.

1. De aanbevolen bandenspanning van het opblaaswiel is 25P.SI, pomp het niet op te snel.

Installatie- en bedieningsinstructies voor het spiegellanceerwiel:

Gereedschapsvoorbereiding: Liniaal, potlood, elektrische boormachine, boor (ÿ8,5 mm), afdichting

gom, borgmoersleutel (13) en verstelbare sleutel (2 stuks, of bankschroef met parallelle bek), lappen, smeerolie of vet op lithiumbasis, enz.

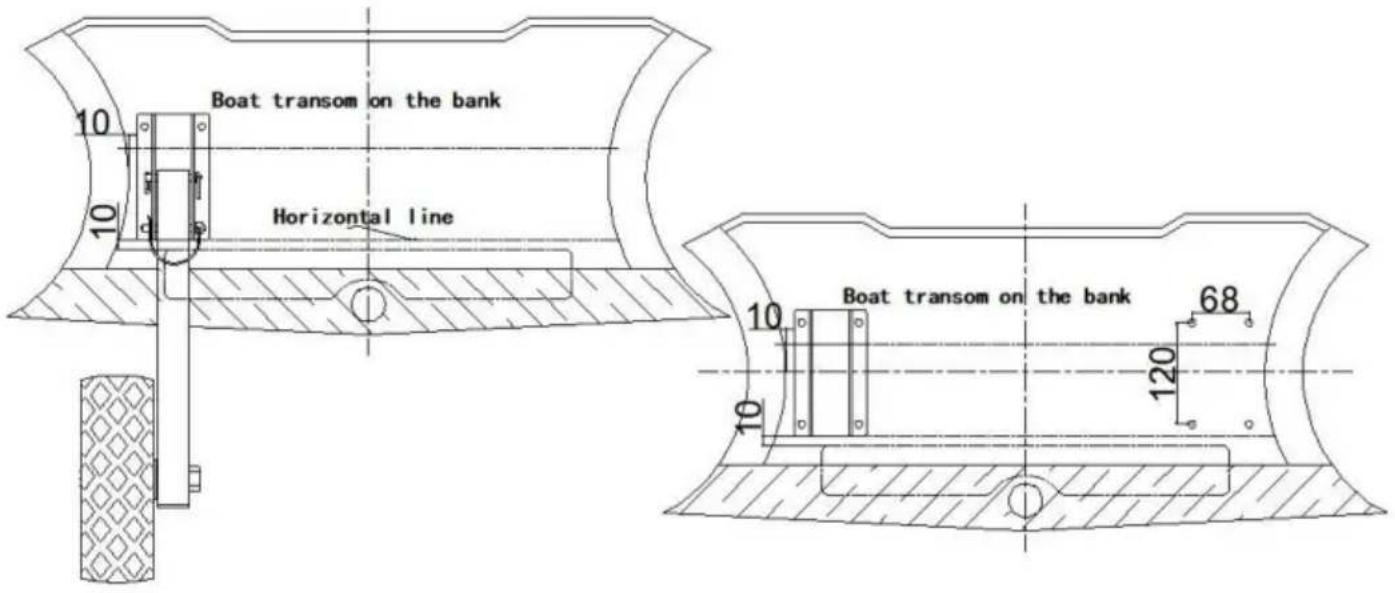

Stap 1: De spiegel van de boot optillen. Plaats het lanceerwiel van de spiegel dicht bij de

spiegel, pas de afstand aan (omhoog, omlaag, links en rechts) en zorg ervoor dat u deze in de juiste positie plaatst een geschikte locatie voor installatie, een horizontale lijn tekenen om de balans te garanderen van de twee spiegellanceerwielen na installatie, de afmetingen in de afbeelding dienen alleen ter referentie.

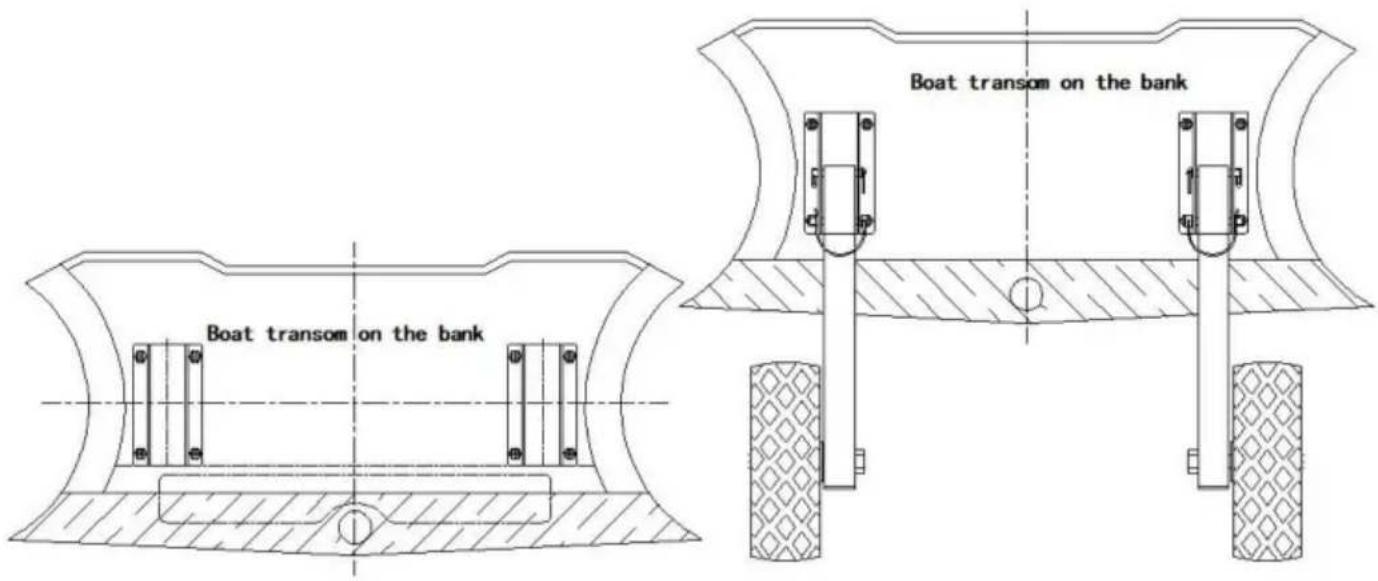

Stap 2: Plaats de sokkel dicht bij de horizontale lijn (die in stap 1 was getekend)

Pas de afstand voor de sokkel aan (links en rechts), markeer de locatie van elk gat met een markeer of markeer de locatie van elk gat door de weg te tekenen met passer en liniaal, dan verticaal gaten boren met een elektrische draagbare boor, de diameter van de boor is ongeveer 8,5 mm. De boorsnelheid moet laag zijn om schade aan de spiegel te voorkomen.

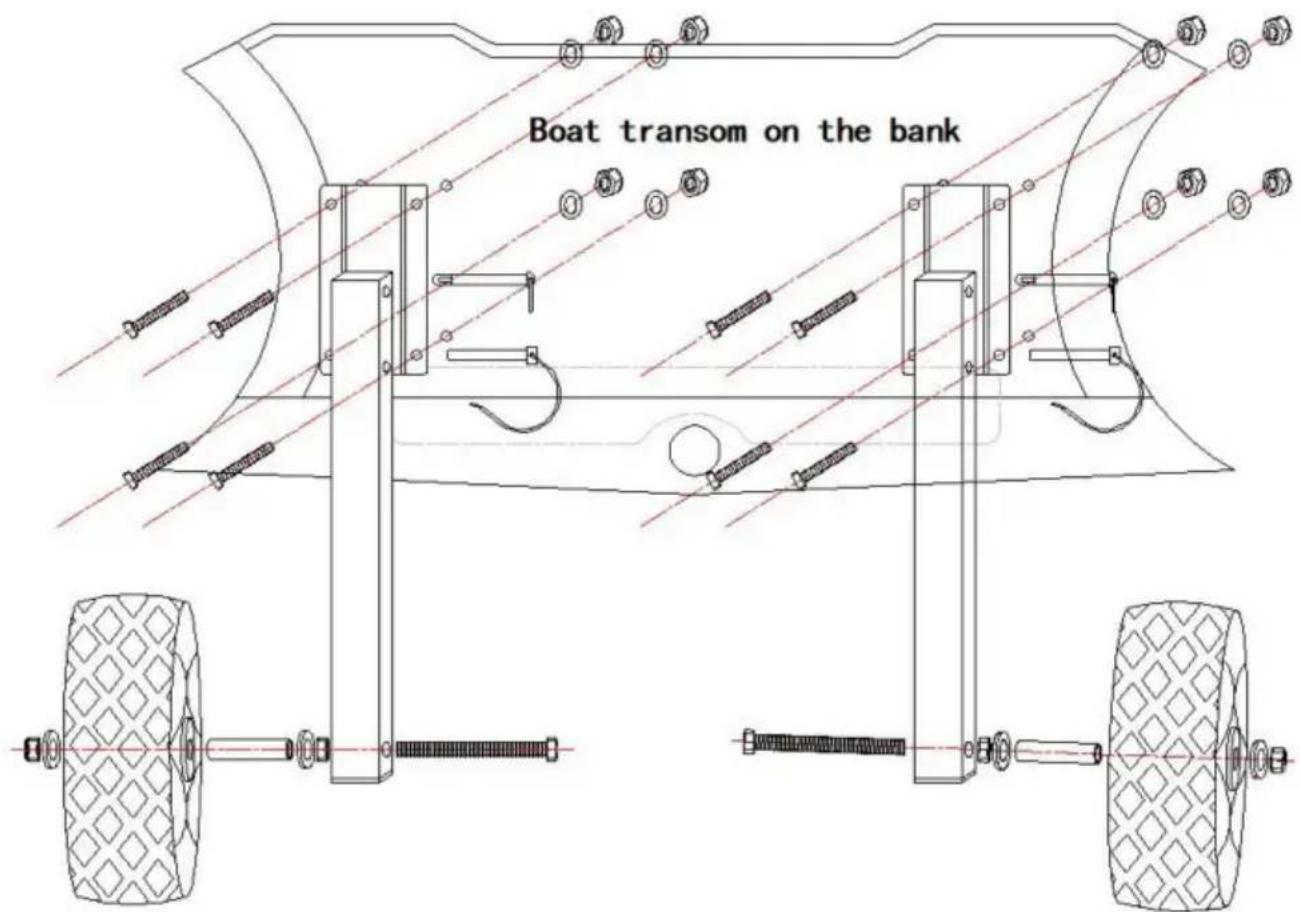

Stap 3: Monteer de sokkel op de dwarsbalk en draai deze vast met schroeven.

Let op: 1. Om te voorkomen dat er water in de spiegel komt, moet u afdichtgom gebruiken op zowel schroeven als gaten; 2. bij het bevestigen van de sokkel, het roestvrij staal De pakkingen worden aan de binnenkant van de spiegel geplaatst.

Stap 4: Beugels en wielen installeren op de voltooide plaatsingssokkels met pinsleutel, draai de beugel en het wiel omhoog en omlaag om te controleren of het wiel goed past of niet. Om ervoor te zorgen dat de wielen soepel draaien, doe je lithium-basisvet of smeerolie in het lagergat voordat je ze gebruikt.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd

naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK REP

60329 Frankfort aan de Main.
