BRUKSANVISNING CYXSL10300-D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Akterspegels starchjul

MODELL: CYXSL10300-D

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

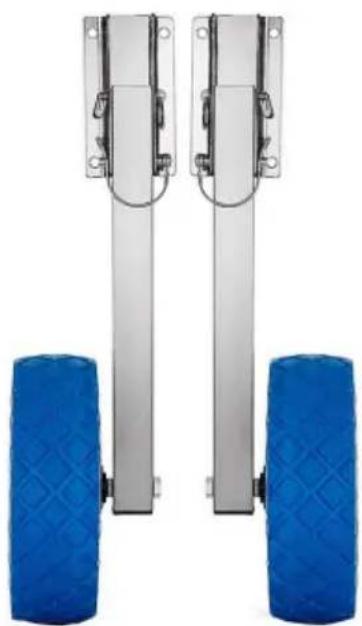

Akterspegel Iansering Hjul

MODELL: CYXSL10300-D

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPAREMETRAR

Modell	CYXSL10300-D
Däckdiameter	10,23"/26 cm
Max lastkapacitet	300 lbs/136 kg
Material för hjularmar	Rostfritt stål
Material för däck	Skumhjul

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna bruksanvisning innan du använder den eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

WARNING:

1. Undvik att barn använder sandankarstyrningar. och den här produkten är inte en leksak. Gör inte d låta barn leka med.
2. Håll dig borta från vassa spetsar, knivar och andra föremål.

INSTALLERA FÖRSIKTIGHETSÅTGÄRDER

1. Installera endast enligt dessa instruktioner. Felaktig installation kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under installationen.
3. Håll installationsområdet rent och väl upplyst.
4. Håll åskådare borta från området under installationen.
   5.Installera inte när du är trött eller under påverkan av alkohol, droger eller medicin.
5. Produktkapacitet gäller endast för korrekt och fullständigt installerad produkt.

SPARA DESSA INSTRUKTIONER

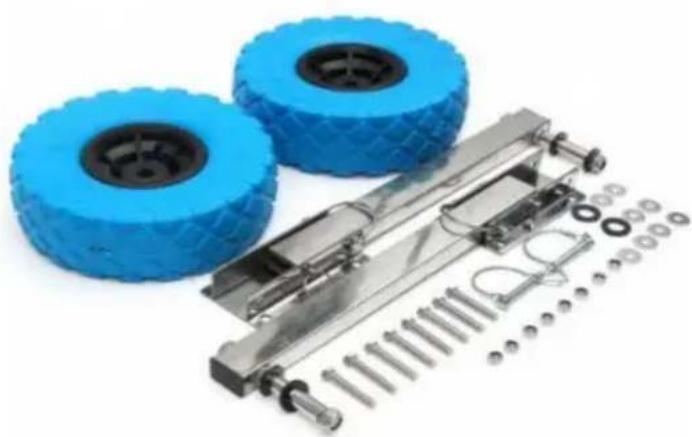

PACKLISTA

stagnyckel (13#) och justerbar

skiftnyckel (2 st, eller skruvstycke med parallellkäft),

tvärskruvmejsel, trasor, smörjolja eller litiumba fett osv.

Ingen	bild	DelAntal	Antal	Ingen	bild	DelAntal	Antal
A		Hjul	2 B			Pinnyckel	2
C		Piedestal	2 D		[203W]	Konsol	2
OCH		NylonBrickaM16	6	F		StorBrickaM8	8
G		SkruvaM12*120	2 H			AxelÄrm	2
		Pinnyckel	4	J		LåsmutterM8	8
K		Mutter M12	2	L		LåsmutterM12	2
M		SkruvaM8*50	8 N			Rörplugg	2

BRUKSANVISNING

Installation och drift av akterspegelns utskjutningshjul:

1. Modell D Akterspegels utskjutningshjul är gjorda av 304 L rostfria fyrkantsrör (Specifikation: 38*25mm), piedestalen är gjorda av 304 L rostfri platta (tjocklek: 3 mm), skruvarna och så vidare, alla använder 304 L rostfritt stålmaterial, det rostfria materialet behöver regelbundet underhåll, Skölj dem med färskavatten efter användning och applicera rostskyddssmörjolja etc.

2. Denna produkt är lämplig för gummibåtar som är mindre än 4m, skruvar som medföljer är lämpliga för akterspegelns tjocklek är 36 mm och mindre än 36 mm.

3. Hjulet är massivt hjul eller pneumatiskt hjullager, dedet är inte för motorvägsbruk, utan är lämpligt för korta avständ genom manuell dragning. Använd inte bil, motorcykel eller batteribil att släpa snabbt, förhindra att hjulen skadas.

4. Vänligen tillsätt smörjolja eller litiumbaserat fett i lagerhålet och lagret ärm regelbundet.

5. Det rekommenderade uppblåsningstrycket för uppblåsningshjulet är 25P.SI. Blås inte upp det för snabbt.

Instruktioner för installation och drift av akterspegelns starchjul:

Verktygsberedskap: linjal, penna, elektrisk bärbar borr, borrkrona (ÿ8,5 mmÿ, tätning tuggummi, stagnyckel (13) och justerbar skiftnyckel (2 st, eller skruvstycke med parallellkäft), trasor, smörjolja eller litiumbaserat fett, etc.

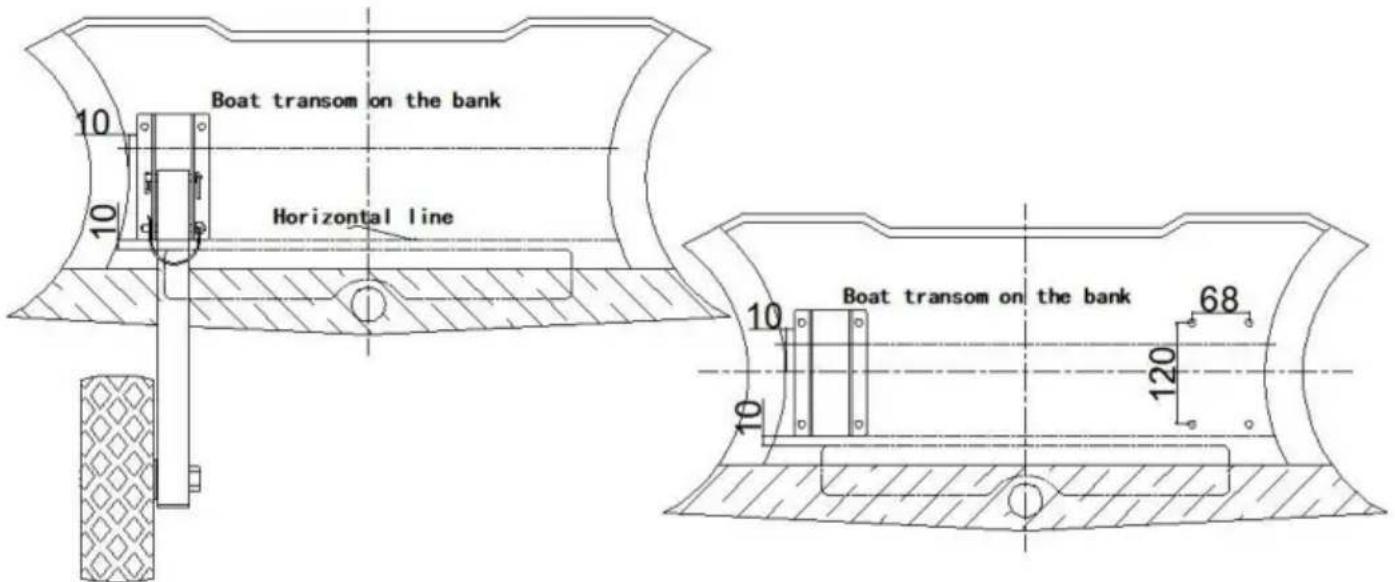

Steg 1: Lyft upp båtens akterspegel, Placera akterspegelns starchjul nära akterspegeln, justera avståndet (upp, ner, vänster och höger) och se till att placera den i en lämplig plats för installation, Rita en horisontell linje för att säkerställa balansen av de två akterspegelns utskjutningshjul efter installation, måtten i figuren är endast för referens.

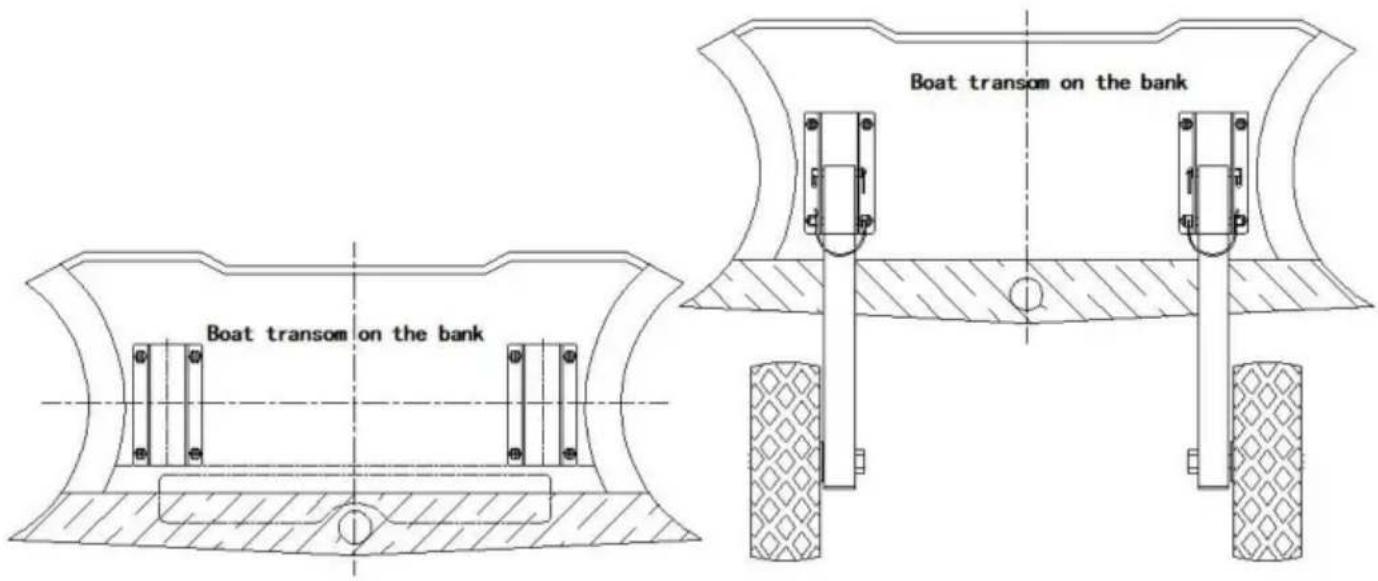

Steg 2: Placera piedestalen nära den horisontella linjen (har ritats i steg 1) Justera avståndet för piedestal (vänster och höger), Markera platsen för varje hål med a markör eller markera platsen för varje hål genom att rita vägen med kompasser och linjal, sedan vertikala borrhål med elektrisk bärbar borr, borrkronans diameter är ca 8,5 mm, borrhastigheten bör vara låg för att förhindra skador på akterspegeln.

Steg 3: Montera piedestalen på akterspegeln och dra åt med skruvar.

Obs: 1. Förhindra att vatten kommer in i akterspegeln, bör använda tätningsgummi på både skruvar och hål; 2. vid montering av piedestalen, det rostfria stålet packningar placeras på insidan av akterspegeln.

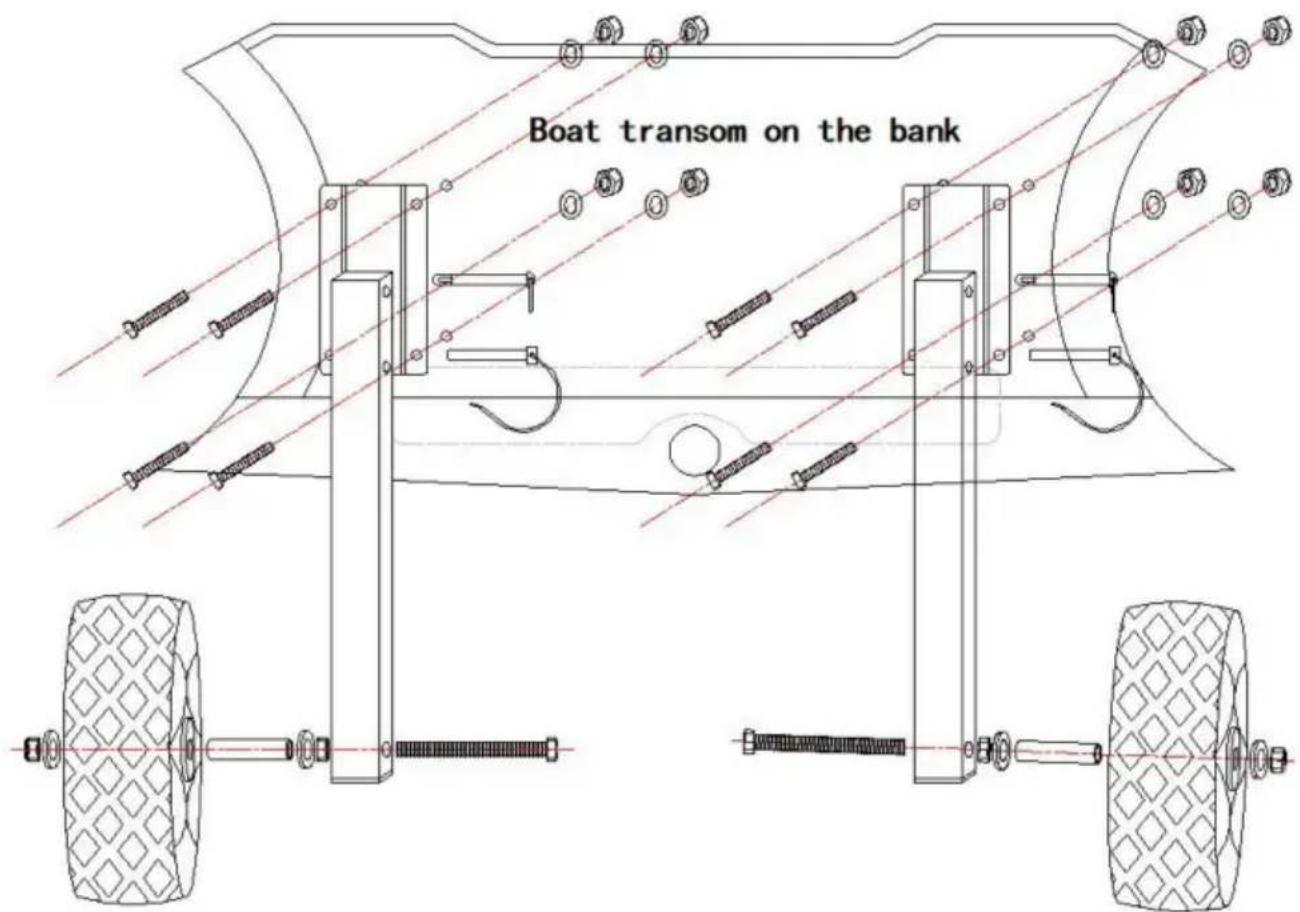

Steg 4: Installation av fästen och hjul på de färdiga placerade piedestalerna med stiftnyckel, Vrid fästet och hjulet upp och ner för att kontrollera att hjulet sitter bra eller inte. För att säkerställa att hjulen roterar flexibelt, lägg på litiumbaserat fett eller smörjolja inuti lagerhålet innan du använder dem.
