MANUALE UTENTE CYXSL10300-D Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Ruota di alaggio a poppa

MODELLO: CYXSL10300-D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

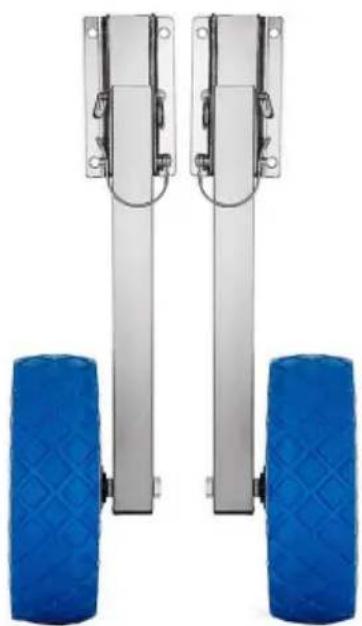

Varo a poppa Ruota

MODELLO: CYXSL10300-D

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PARAMETRI DEL PRODOTTO

Modello	Modello CYXSL10300-D
Diametro del pneumatico	10,23"/26 cm
Capacità di carico massima	300 libbre/136 kg
Materiale dei bracci delle ruote	Acciaio inossidabile
Materiale del pneumatico	Ruota di schiuma

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare il prodotto

o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

AVVERTIMENTO:

1. Evitare che i bambini utilizzino guide di ancoraggio per la sabbia. Questo prodotto non è un giocattolo. Non consentire ai bambini di giocare.
2. Tenere lontano da punte affiliate, lame e altri oggetti.

PRECAUZIONI PER L'INSTALLAZIONE

1. Installare solo secondo queste istruzioni. Un'installazione non corretta può creare pericoli.
2. Durante l'installazione, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di installazione pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'installazione.
5. Non installare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Le funzionalità del prodotto si applicano solo al prodotto installato correttamente e completamente.

SALVA QUESTE ISTRUZIONI

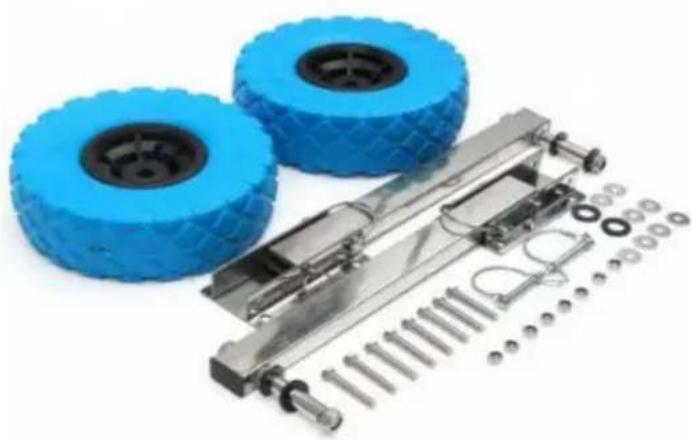

LISTA IMBALLAGGIO

Preparazione degli strumenti:

Righello, matita, trapano elettrico portatile, punta da trapano (ÿ 8,5 mm), gomma sigillante, chiave di supporto (13#) e regolabile chiave inglese (2 pezzi, o morsa a ganasce parallele), cacciavite a croce, stracci, olio lubrificante o a base di litio grasso, ecc.

Nessuna immagine		ParteNumero	Quantità Nessuna immagine			ParteNumero	Quantità
UN		Ruota	2 La			Chiave a spillo	2
C		Piedistallo	2D		[WZYZ]	Staffa	2
E		NylonRondellaM16	6	F		GrandeRondellaM8	8
G		ViteM12*120	2 ore			LanciaManica	2
		Chiave a spillo	4	J		ControdadoM8	8
E		Dado M12	2	L		ControdadoM12	2
M		ViteM8*50	8 N			Tappo per tubo	2

ISTRUZIONI PER L'USO

Installazione e funzionamento della ruota di alaggio di poppa:

1. La ruota di lancio del modello D Transom è realizzata in tubi quadrati in acciaio inossidabile 304 L (Specifiche: 38*25mm), i piedistalli sono realizzati in lamiera di acciaio inossidabile 304 L (spessore: 3 mm), le viti e così via, sono tutti realizzati in acciaio inossidabile 304 L, il materiale in acciaio inossidabile necessita di manutenzione regolare, risciacquandolo con acqua fresca acqua dopo l'uso e applicare olio lubrificante antiruggine 2. Questo

prodotto è adatto per gommoni di lunghezza inferiore a 4 m, il le viti fornite insieme sono adatte allo spessore della traversa di 36 mm e inferiore a 36 mm.

1. La ruota è una ruota solida o un cuscinetto pneumatico, è non è per uso autostradale, senza adatta per l'uso su brevi distanze con trascinamento manuale. Si prega di non utilizzare auto, moto o batteria per trascinare velocemente, evitare che le ruote vengano danneggiate.
2. Aggiungere olio lubrificante o grasso a base di litio nel foro del cuscinetto e nel cuscinetto manica regolarmente.
3. La pressione di gonfiaggio consigliata della ruota di gonfiaggio è 25 P.SI, non gonfiarla troppo veloce.

Istruzioni per l'installazione e il funzionamento della ruota di alaggio di poppa:

Preparazione degli strumenti: righello, matita, trapano elettrico portatile, punta da trapano (ÿ8,5 mm), sigillatura gomma, chiave di supporto (13) e chiave regolabile (2 pezzi, o morsa a ganasce parallele), stracci, olio lubrificante o grasso a base di litio, ecc.

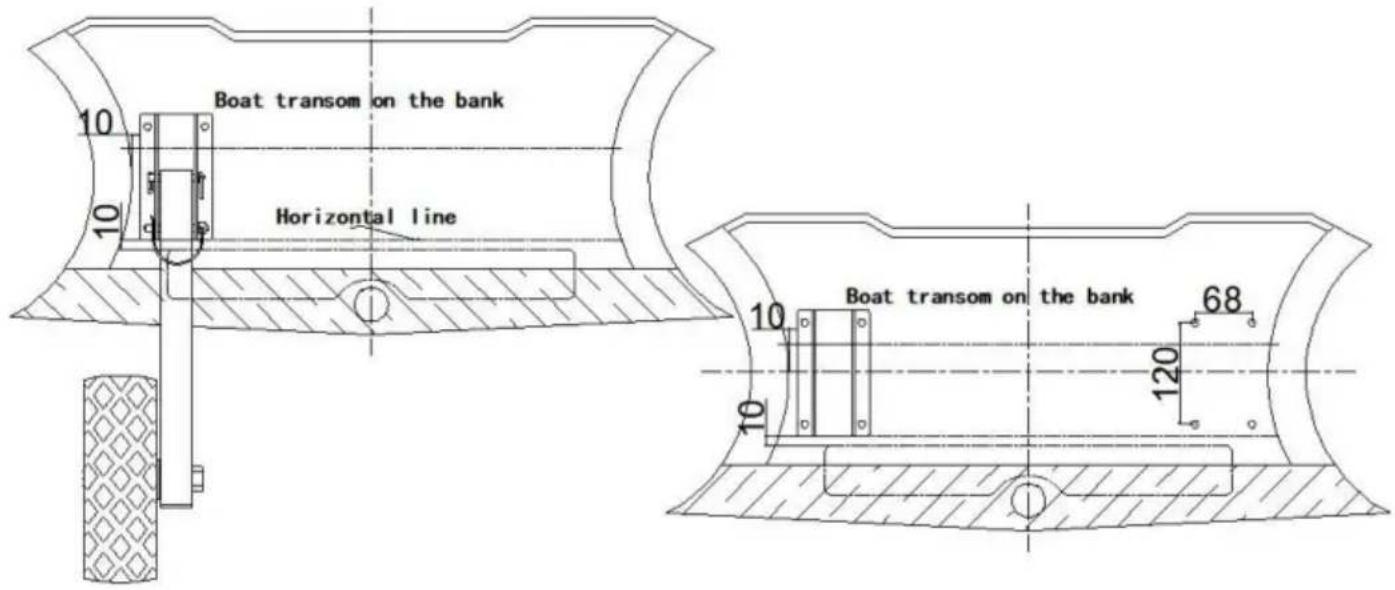

Fase 1: Sollevamento dello specchio di poppa della barca, posizionare la ruota di alaggio dello specchio di poppa vicino al traversa, regola la distanza (su, giù, sinistra e destra) e assicurati di posizionarla in una posizione adatta per l'installazione, tracciando una linea orizzontale per garantire l'equilibrio delle due ruote di varo dello specchio di poppa dopo l'installazione, le dimensioni sono quelle in figura sono solo di riferimento.

Fase 2: Posizionare il piedistallo vicino alla linea orizzontale (disegnata nella fase 1)

Regolare la distanza per il piedistallo (sinistra e destra), contrassegnare la posizione di ciascun foro con un segnare o segnare la posizione di ogni foro tracciando il percorso con compasso e righello, quindi fori di perforazione verticali con trapano elettrico portatile, il diametro della punta del trapano è di circa 8,5 mm, la velocità di foratura deve essere lenta per evitare di danneggiare lo specchio di poppa.

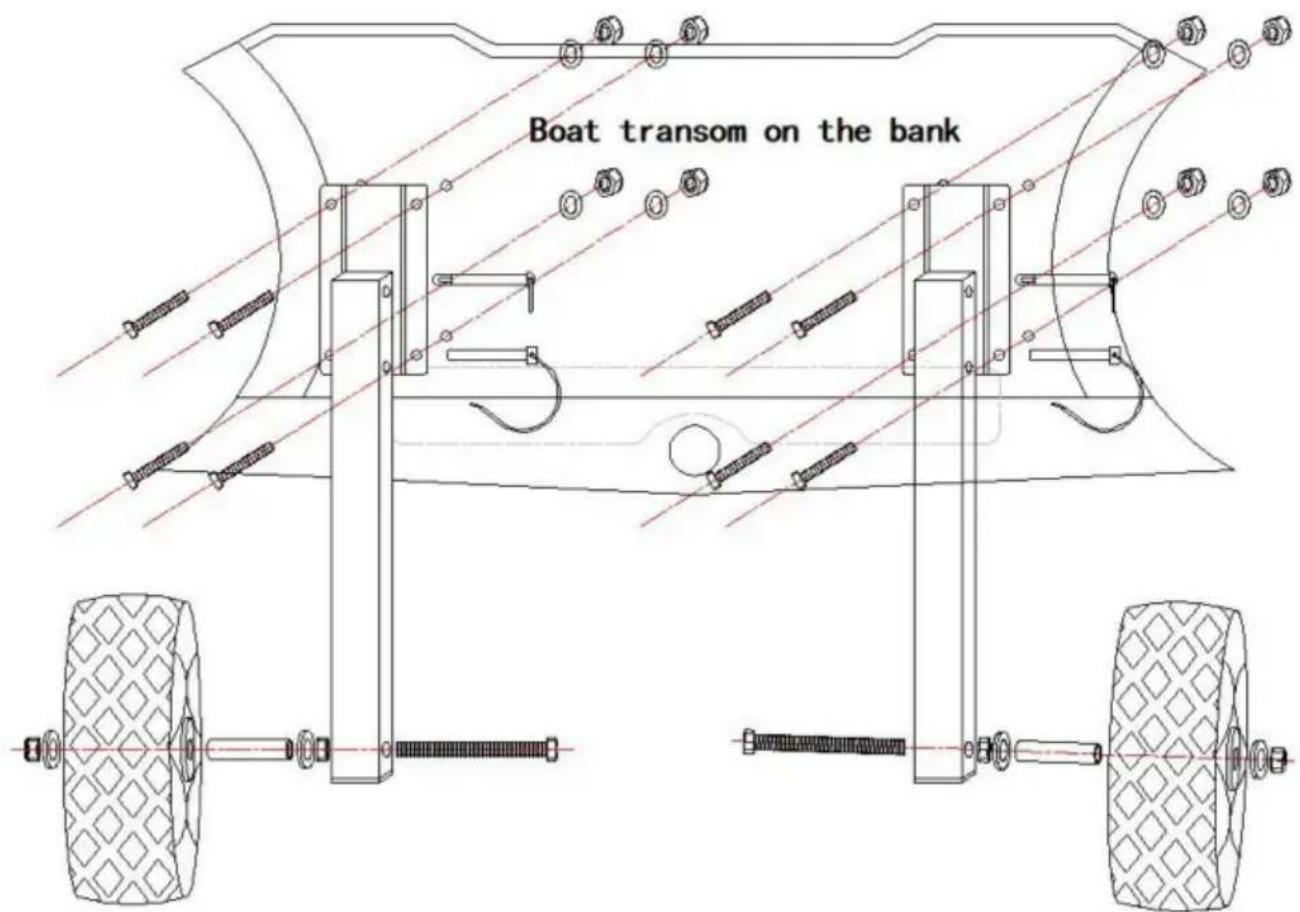

Fase 3: Installazione del piedistallo sullo specchio di poppa e serraggio con viti.

Nota: 1. Per impedire all'acqua di entrare nello specchio di poppa, utilizzare la gomma sigillante sia sulle viti che sui fori; 2. durante il fissaggio del piedistallo, l'acciaio inossidabile le guarnizioni sono posizionate sul lato interno dello specchio di poppa.

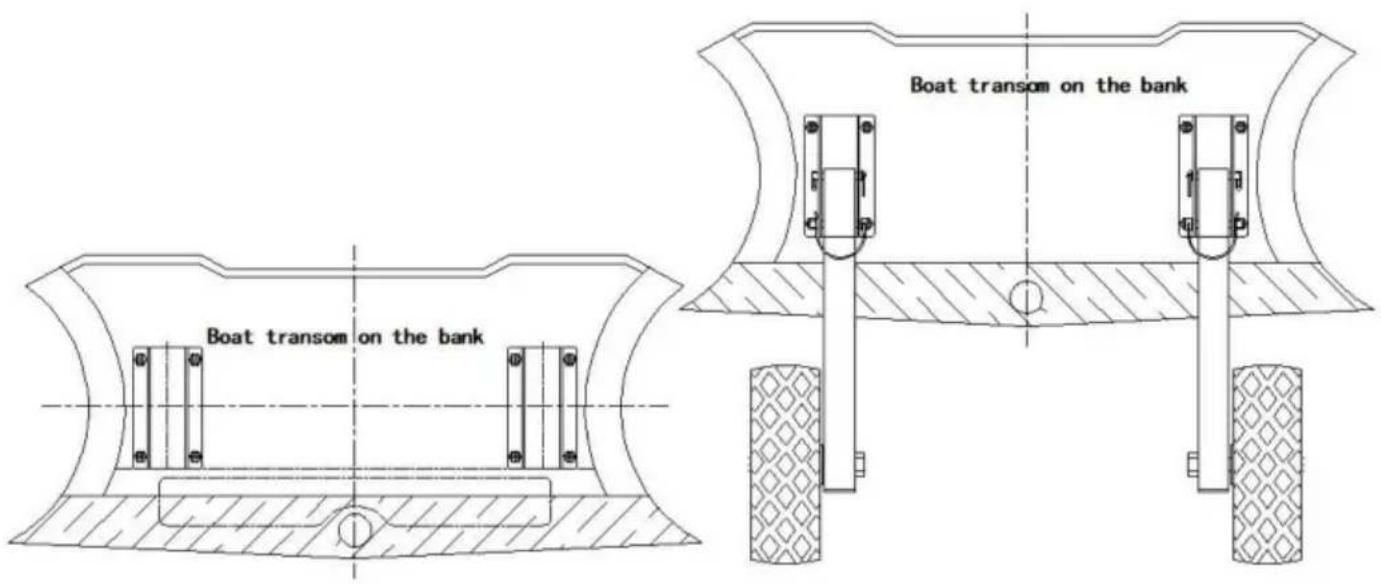

Fase 4: Installazione di staffe e ruote sui piedistalli di posizionamento completati con chiave a spillo, ruotare la staffa e la ruota su e giù per verificare che la ruota si adatti bene o meno. Per garantire che le ruote girino in modo flessibile, inserire grasso a base di litio o olio lubrificante all'interno del foro del cuscinetto prima di utilizzarle.
