Marka	Vevor
Model	CYXSL10300-D
Typ produktu	Koło do wodowania dla pawęży łodzi
Maksymalna nośność	136 kg (300 lb)
Średnica opony	26 cm (10,23 cala)
Materiał ramion koła	Stal nierdzewna 304L
Materiał opony	Koło piankowe (pełne)
Materiał podstawy	Płyta ze stali nierdzewnej 304L (grubość 3 mm)
Specyfikacja rury kwadratowej	38 x 25 mm
Wymiary śrub	M8, M12
Zalecane ciśnienie pompowania	25 PSI (dla koła pneumatycznego)
Zastosowania	Łodzie pneumatyczne o długości poniżej 4 m
Grubość kompatybilnej pawęży	Do 36 mm
Konserwacja i czyszczenie	Opłukać świeżą wodą po użyciu; zastosować antykorozyjny olej smarujący
Bezpieczeństwo	Przeczytać instrukcję przed użyciem; nosić okulary i rękawice ochronne podczas instalacji; nie używać na autostradzie
Części zamienne i możliwość naprawy	Koła, wsporniki, podstawy, śruby dostępne; pomoc techniczna przez vevor.com/support
Informacje ogólne	Instalacja wymagająca wiercenia (wiertło Φ 8,5 mm); kompletny zestaw z wkrętami i podkładkami

Często zadawane pytania - CYXSL10300-D Vevor

Jaka jest maksymalna nośność koła do wodowania Vevor CYXSL10300-D?

Maksymalna nośność wynosi 136 kg (300 lb).

Czy to koło nadaje się do wszystkich typów łodzi?

Jest przeznaczone do łodzi pneumatycznych o długości poniżej 4 m i do grubości pawęży do 36 mm.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować linijki, ołówka, przenośnej wiertarki elektrycznej, wiertła o średnicy 8,5 mm, masy uszczelniającej, klucza płaskiego (13#) i klucza nastawnego, śrubokręta krzyżakowego, szmat oraz oleju smarującego lub smaru litowego.

Jak zamontować koła na pawęży?

Narysuj poziomą linię odniesienia, umieść podstawę, zaznacz otwory, wierć pionowo wiertłem 8,5 mm, nałóż masę uszczelniającą, a następnie przymocuj podstawę za pomocą śrub. Następnie zamontuj wsporniki i koła za pomocą klucza do trzpieni.

Czy przed użyciem należy nasmarować łożyska?

Tak, zaleca się dodanie smaru litowego lub oleju smarującego do wnętrza otworu łożyska, aby zapewnić płynny obrót.

Czy koło może być używane na drodze?

Nie, to koło jest przeznaczone do ręcznego użytku na krótkich dystansach do wodowania łodzi. Nie używać z samochodem, motocyklem ani żadnym innym pojazdem silnikowym.

Jakie jest zalecane ciśnienie pompowania dla koła pneumatycznego?

Zalecane ciśnienie wynosi 25 PSI. Nie pompować zbyt szybko.

Jak konserwować koło ze stali nierdzewnej?

Opłucz świeżą wodą po każdym użyciu i regularnie stosuj antykorozyjny olej smarujący, aby zapobiec korozji.

Co zrobić, jeśli jakaś część zaginie lub zostanie uszkodzona?

Skontaktuj się z pomocą techniczną przez www.vevor.com/support, aby uzyskać części zamienne lub pomoc techniczną.

Czy mogę zamontować koło na pawęży grubszej niż 36 mm?

Dostarczone śruby są przeznaczone do grubości pawęży mniejszej lub równej 36 mm. Powyżej tej wartości potrzebne byłyby dłuższe śruby.

INSTRUKCJA OBSŁUGI CYXSL10300-D Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Koło startowe pawężowe

MODEL: CYXSL10300-D

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

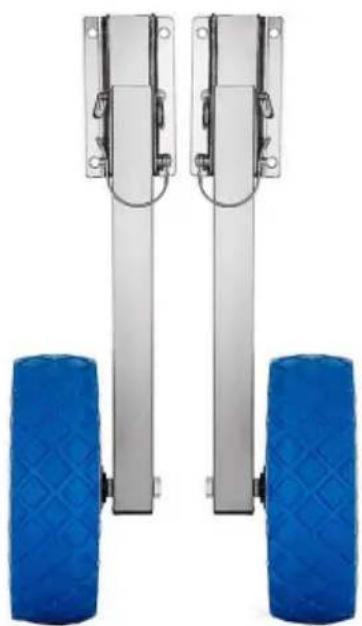

Wodowanie pawężowe Koło

MODEL: CYXSL10300-D

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PAREMETRY PRODUKTU

Model	CYXSL10300-D
Średnica opony	10,23"/26 cm
Maksymalna ładowność	300 funtów/136 kg
Materiał ramion kół	Stal nierdzewna
Materiał opony	Koło piankowe

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem użytkowania należy przeczytać i zrozumieć całą instrukcję.

lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

OSTRZEŻENIE:

1. Unikaj używania przez dzieci prowadnic kotwic piaskowych. Ten produkt nie jest zabawką. Nie pozwalać dzieciom się bawić.
2. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

1. Instaluj wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowa instalacja może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce instalacji w czystości i zapewnij dobre oświetlenie.
4. Podczas instalacji nie dopuścić, aby osoby postronne przebywały w pobliżu.
5. Nie instaluj, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub lek.
6. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo i kompletnie zainstalowanego.

ZAPISZ TE INSTRUKCJE

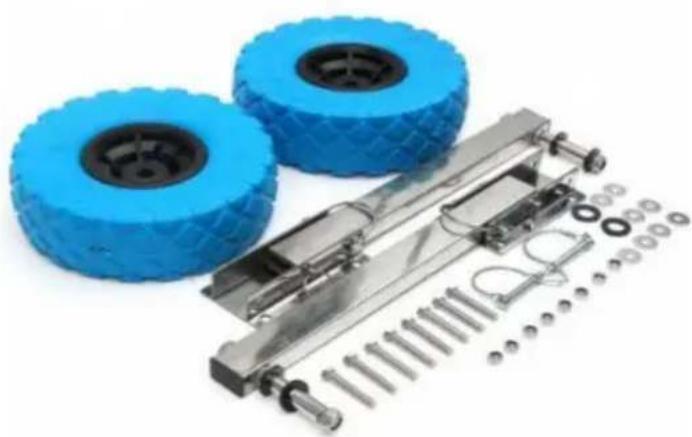

LISTA PAKOWANIA

Przygotowanie narzędzi:

Linijka, ołówek, wiertarka elektryczna,

uszczelniająca, klucz dociskowy (13#) i regulowany

klucz (2 szt. lub imadło o równoległych

szczękach), śrubokręt

krzyżakowy, szmaty, olej smarujący lub bateria litow

smar itp.

Brak	obrazu	CzęśćNumer	Ilość	Brak zdjęcia		CzęśćNumer	Ilość
A		Koło	2B			Kluczyk do pinu	2
C		Piedestał	2D		[CSA7]	Nawias	2
I		NylonPralkaM16	6	F		DużyPralkaM8	8
G		ŚrubaM12*120	2 godziny			WatRękaw	2
I		Kluczyk do pinu	4	J		Nakrętka zabezpieczającaM8	8
K		Nakrętka M12	2	L		Nakrętka zabezpieczającaM12	2
M		ŚrubaM8*50	8 N			Korek rurowy	2

INSTRUKCJA UŻYCIA

Montaż i obsługa koła napędowego pawężowego:

1. Koło napędowe paweży modelu D wykonane jest z kwadratowych rur ze stali nierdzewnej 304L

(Specyfikacja: 38*25mm), podstawy wykonane są z blachy nierdzewnej 304L

(grubość: 3 mm), śruby itp., wszystkie wykonane są ze stali nierdzewnej 304 L,

material ze stali nierdzewnej wymaga regularnej konserwacji, płukania świeżą woda

po użyciu należy spłukać wodą i nałożyć antykorozyjny olej , itp.

smarujący 2. Ten produkt nadaje się do pontonów o długości mniejszej niż 4 m,

dołączone śruby są odpowiednie do grubości pawęży 36 mm

i mniej niż 36mm.

1. Koło jest pełne lub ma łożysko pneumatyczne, nadaje się dę nadaje się do użytku na autostradzie, bez jazdy na krótkich dystansach przy ręcznym przeciąganiu. Proszę nie używać

samochód, motocykl lub samochód akumulatorowy do szybkiego holowania, zapobiegając uszkodzeniu kół.

1. Proszę dodać olej smarny lub smar na bazie litu do otworu łożyska i rękaw regularnie.

2. Zalecane ciśnienie w kole pompującym wynosi 25 PSI. Nie pompuj go za szybko.

Instrukcja montażu i obsługi koła napędowego pawężowego:

Przygotowanie narzędzi: Linijka, ołówek, wiertarka elektryczna, wiertło (Φ8,5 mm), uszczelnienie guma, klucz nastawny (13) i klucz nastawny (2 szt. lub imadło o równoległych szczękach), szmaty, olej smarowy lub smar na bazie litowej itp.

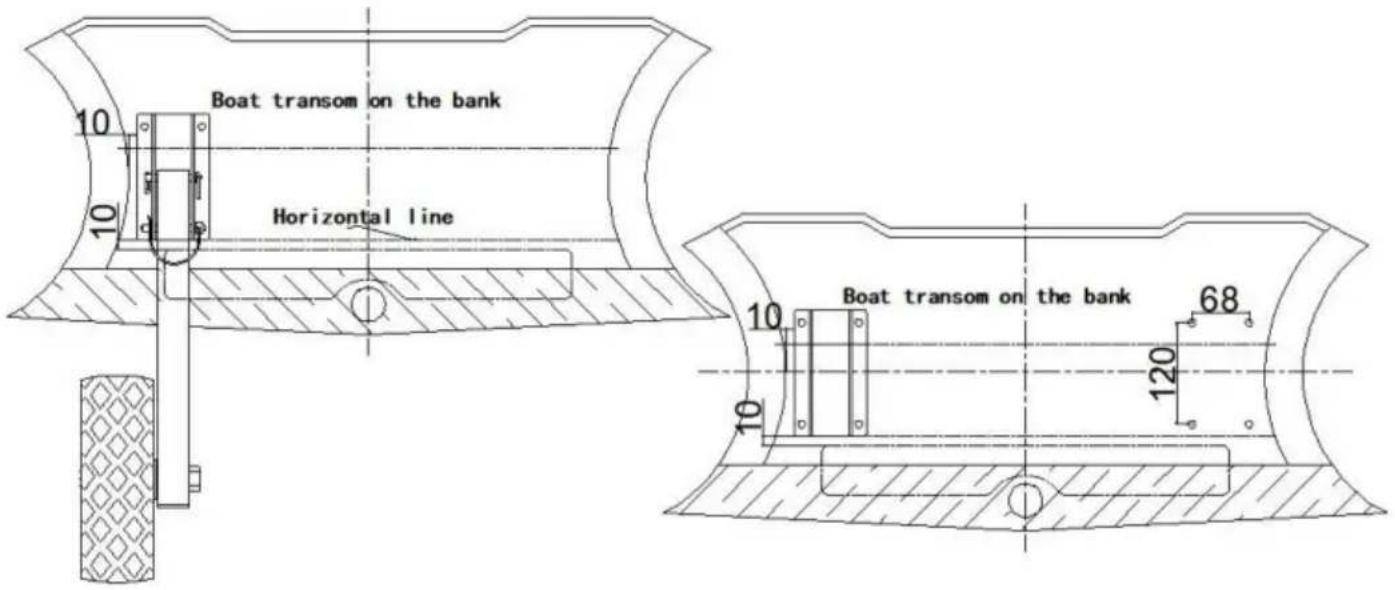

Krok 1: Podniesienie pawęży łodzi, Umieść koło napędowe pawęży blisko pawęż, dostosuj odległość (góra, dół, lewo i prawo) i upewnij się, że umieściłeś ją w odpowiednie miejsce do instalacji, rysując linię poziomą, aby zapewnić równowagę dwóch kół napędowych pawęży po zamontowaniu, wymiary na rysunku służą jedynie celom informacyjnym.

Krok 2: Umieść postument blisko linii poziomej (narysowanej w kroku 1) Dostosuj odległość dla podstawy (lewej i prawej), zaznacz położenie każdego otworu za pomocą zaznacz lub zaznacz lokalizację każdego dołka, rysując drogę za pomocą cyrkła i linijki, następnie pionowe wiercenie otworów wiertarką elektryczną, średnica wiertła wynosi około 8,5 mm, prędkość wiercenia powinna być niska, aby zapobiec uszkodzeniu pawęży.

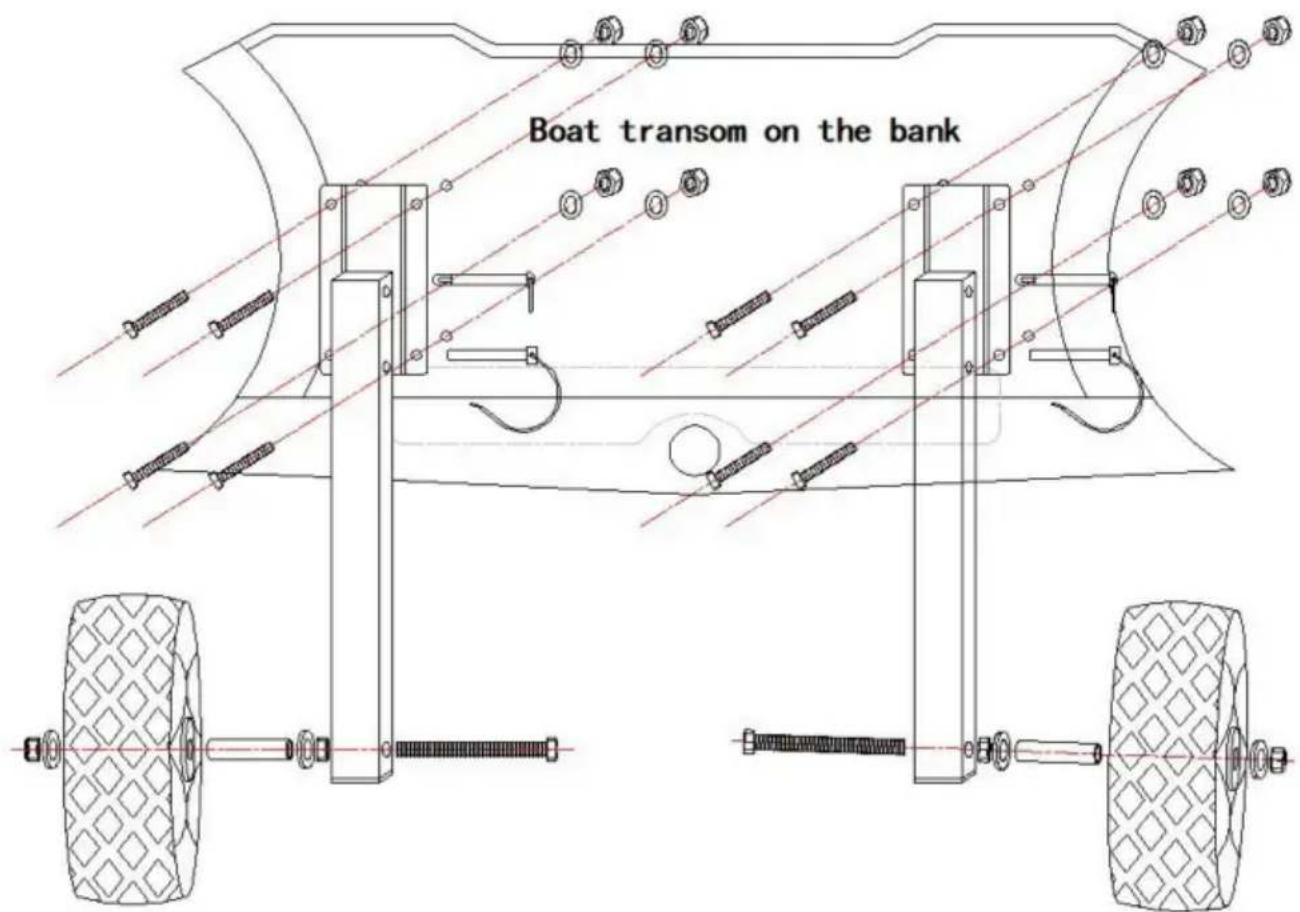

Krok 3: Montaż podstawy na paweży i dokręcenie śrub.

Uwaga: 1. Aby zapobiec przedostawaniu się wody do pawęży, należy użyć gumy uszczelniającej na obu śrubach i otworach; 2. podczas mocowania podstawy, stal nierdzewna Uszczelki umieszczane są po wewnętrznej stronie pawęży.

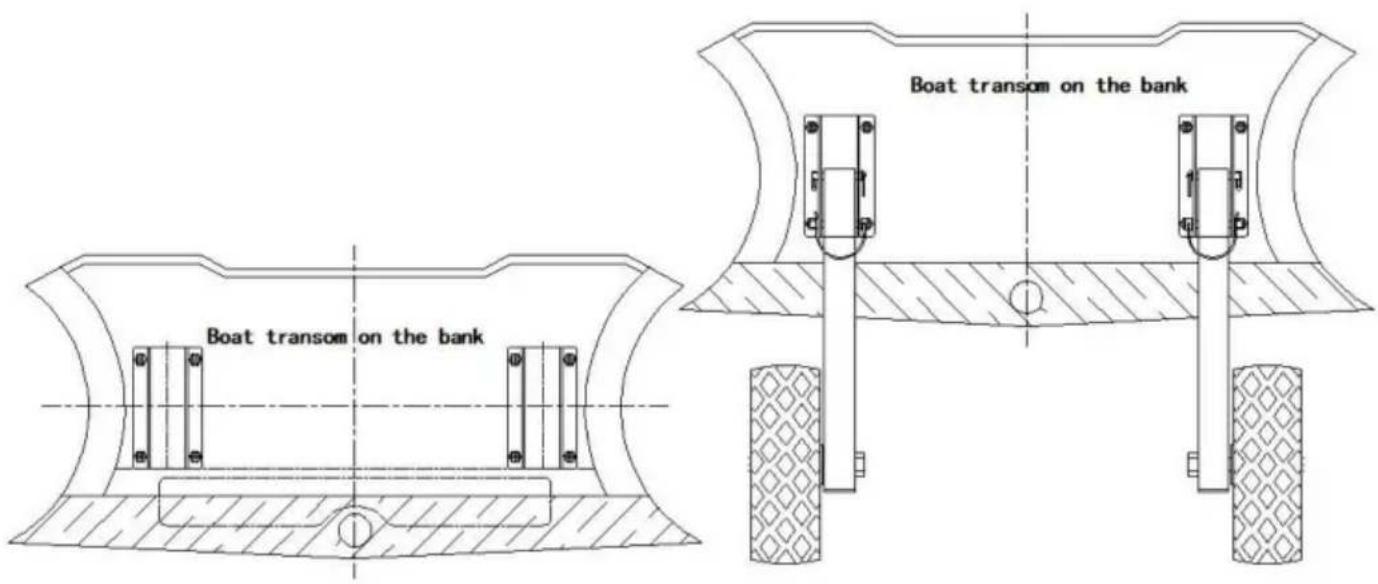

Krok 4: Montaż wsporników i kół na gotowych podstawach montażowych za pomocą klucza kołkowego. Obróć wspornik i koło w góre i w dół, aby sprawdzić, czy koło dobrze pasuje. Aby mieć pewność, że koła obracają się elastycznie, przed użyciem wlej smar litowy lub olej smarujący do otworu łożyska.
