Typ produktu	Stojak dachowy sztywny na kółkach
Marka	Vevor
Model	JJMMRDT01
Regulowana wysokość (podpora)	1450 do 2225 mm (57,1 do 87,6 cala)
Maksymalna nośność	200 funtów (≈ 90,7 kg)
Liczba kół	4 (2 z hamulcem, 2 bez hamulca)
Główny materiał	Stal
Przeznaczenie	Demontaż, transport i przechowywanie sztywnego dachu pojazdów terenowych
Mechanizm podnoszenia	Ręczna korba
Zawartość opakowania	Długie nogi, koła, mechanizm podnoszenia, składana podpora, rama nośna, nachylony słup, szybkozłączka, rozpórki, śruby, podkładki, nakrętki, klucze imbusowe, klucz płaski, instrukcja
Składanie	Składana podpora do kompaktowego przechowywania
Dopasowanie	Kompatybilny z Jeep 4-drzwiowy, niektórymi modelami 2-drzwiowymi i Bronco 4-drzwiowym
Bezpieczeństwo	Koła z hamulcem, używać na płaskiej powierzchni, unikać przechowywania na zewnątrz
Konserwacja	Czyścić suchą szmatką, smarować ruchome części po użyciu
Przechowywanie	Wewnątrz, z dala od warunków atmosferycznych
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importerzy	SIHAO PTY LTD (Australia), Sanven Technology Ltd (USA), YH Consulting Limited (Wielka Brytania)
Kraj pochodzenia	Chiny
Liczba dołączonych części	Około 30

Często zadawane pytania - JJMMRDT01 Vevor

Jak zainstalować stojak dachowy JJMMRDT01?

Postępuj zgodnie z krokami instrukcji: 1) Zamontuj koła na długich nogach. 2) Przymocuj nogi do obudowy. 3) Zainstaluj mechanizm podnoszenia. 4) Zamontuj składaną podporę i ramę nośną. 5) Zainstaluj nachylony słup i szybkozłączkę. Upewnij się, że koła z hamulcem są prawidłowo ustawione.

Jaka jest maksymalna wysokość podnoszenia?

Wysokość stojaka jest regulowana od 1450 mm do 2225 mm (57,1 do 87,6 cala) poprzez obracanie korby zgodnie z ruchem wskazówek zegara.

Jaką maksymalną wagę może udźwignąć JJMMRDT01?

Maksymalna nośność wynosi 200 funtów (około 90,7 kg), wystarczająca dla większości sztywnych dachów Jeep i Bronco.

Czy jest kompatybilny ze wszystkimi modelami Jeep?

Zaprojektowany głównie dla Jeep 4-drzwiowych, ale może również pasować do niektórych modeli 2-drzwiowych i Bronco 4-drzwiowych w zależności od rzeczywistego rozmiaru dachu. Szybkozłączka jest zalecana dla Jeep 4-drzwiowych.

Co zawiera paczka?

Paczka zawiera: 4 długie nogi, 2 koła uniwersalne z hamulcem, 2 koła bez hamulca, obudowę, mechanizm podnoszenia, składaną podporę, ramę nośną, nachylony słup, szybkozłączkę, 4 rozpórki, śruby (M8, M10), podkładki, nakrętki, klucze imbusowe, klucz płaski i instrukcję.

Jak zablokować koła urządzenia?

Dwa koła są wyposażone w hamulec. Aby zablokować, naciśnij pedał hamulca znajdujący się na górze koła. Upewnij się, że koła z hamulcem znajdują się z przodu lub z tyłu zgodnie z instrukcją.

Czy mogę przechowywać stojak na zewnątrz?

Nie, zdecydowanie zaleca się nie przechowywanie produktu na zewnątrz. Przechowuj go wewnątrz, z dala od warunków atmosferycznych, aby uniknąć rdzy i uszkodzeń.

Jak konserwować stojak dachowy?

Po każdym użyciu czyść części suchą szmatką. Regularnie smaruj ruchome części (korbę, mechanizm podnoszenia). Sprawdzaj śruby, aby upewnić się, że są dokręcone.

Czy korzystanie ze stojaka w obecności dzieci jest niebezpieczne?

Tak, trzymaj dzieci z dala od urządzenia podczas użytkowania. Sztywny dach może spaść lub się przewrócić. Przestrzegaj zasad bezpieczeństwa z instrukcji.

Jak opuścić sztywny dach po użyciu?

Obracaj korbą w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić stojak. Przed całkowitym opuszczeniem upewnij się, że sztywny dach jest prawidłowo ustawiony, a koła są zablokowane. W przypadku dłuższego przechowywania obniż wysokość stojaka dla większej stabilności.

INSTRUKCJA OBSŁUGI JJMMRDT01 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support

VEVOR

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi.

Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi. Przeczytaj ją uważnie.

OSTRZEŻENIE

W przypadku niektórych modeli samochodów użycie szybkozłączek podporowych może sprawić, że twardy dach będzie bardziej stabilny, gdy jest przechowywany na produkcie. Szybkozłączka podporowa powinna być zamontowana po zdjęciu twardego dachu. (Uwaga: Szybkozłączki mocujące są stosowane głównie w 4-drzwiowych modelach Jeepa, ale można je również stosować w niektórych 2-drzwiowych modelach Jeep i 4-drzwiowych modelach BRONCO, w zależności od rzeczywistego rozmiaru dachu).

Po zdjęciu twardego dachu należy upewnić się, że kółka są zablokowane.

Upewnij się, że produkt jest bezpiecznie zamocowany i nie przemieszcza się.

Nie przechowuj produktu na zewnątrz.

Upewnij się, że dzieci są zawsze odsunięte od tego produktu. Upewnij się, że ten produkt jest używany na płaskiej nawierzchni drogi.

Po zdjęciu twardego dachu z pojazdu, surowo zabrania się pchania hardtopu lub ręcznego dostosowywania jego położenia.

Można przesuwać tylko produkt i hardtop przez kółka.

Przed

przez kółka. Przed

uruchomieniem produktu, twardy dach musi być w 100% oddalony od

pojazd.

KONFIGURACJA PRODUKTU

	JJMMRDT01Model
Wysokość podparcia (cale / mm)	57.1-87.6/1450-2225
Nośność (funty)	200

LISTA CZĘŚCI

PRZEDMTOT	Nazwa	OBRAZEK ILOŚĆ	Nazwa przedmiotu			Ilość zdjęć
A	Długie nogi		4 SZT. L		M8*65SześciokątŚruba gniazdowa		11 SZTUK
B	UniwersalnyKoło (zhamulec)		2 SZT. M		M10*95SześciokątŚruba gniazdowa		4 SZT.
C	UniwersalnyKoło		2 SZT. N		8 PłaskiPralka		16 SZTUK
D	SpódNawias		1 SZT. O		8 KuratorPralka		11 SZTUK
I	PodnoszenieMechanizm		1ZESTAW P		Nakrętka M8		27 SZT.
F	Pochylenie sięNawias		1 SZT. Q		10 KuratorPralka		4 SZT.
G	WspierającyRama pręta		1 szt. nakrętka M10				4 SZT.
H	Pochylony słup		1 szt. S		Wtyczka		5 SZT.
I	SzybkiDemontażPręt		1 szt. T		AllenKlucz		2 SZT.
J	Rozpórka 1		4 SZT. U		Otwarty koniecKlucz		1 SZT.
J1	Rozpórka 2		1 szt. V		Podręcznik		1 SZT.
K	M8*16SześciokątŚruba gniazdowa		16 SZTUK

INSTRUKCJA INSTALACJI

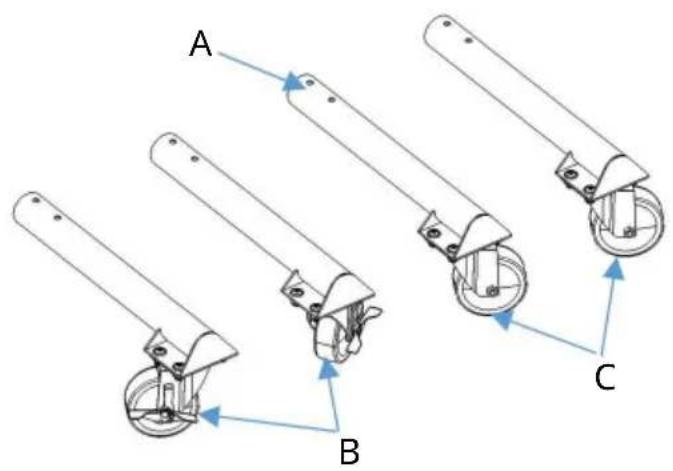

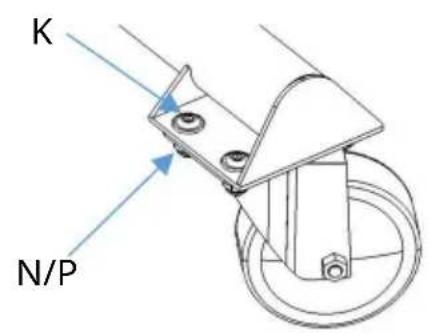

KROK 1: Montaż uniwersalnego koła

Zapoznaj się z poniższym schematem i zamontuj koło uniwersalne (B/C) na długich nogach (A).

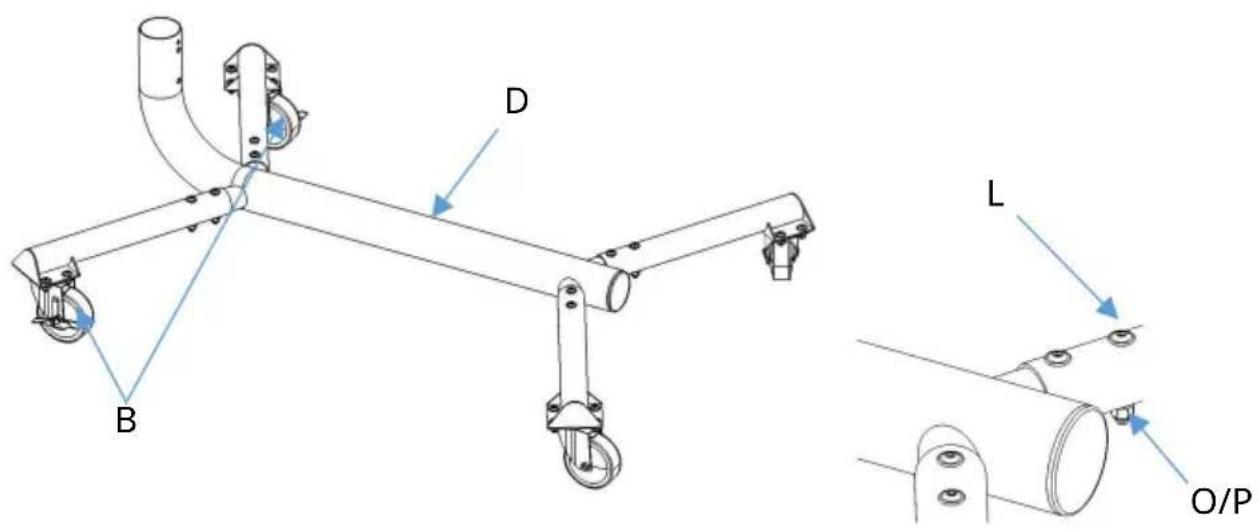

KROK 2:

Zmontowane komponenty STEP1 należy zamontować na suporcie (D).

Zapoznaj się z poniższym schematem, zwrócić uwagę na położenie dwóch kółek uniwersalnych z hamulcem (B) podczas montażu i nie zamontuj ich nieprawidłowo.

KROK 3:

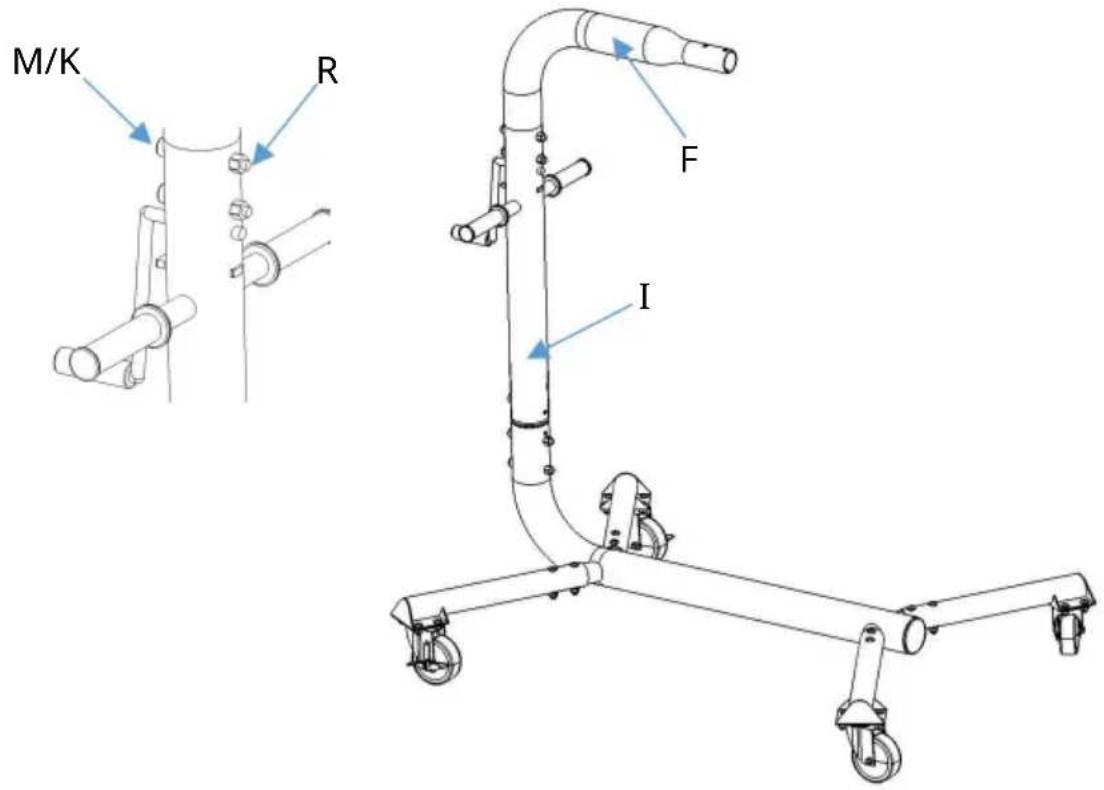

Zamontuj mechanizm podnoszący (E) i wspornik gnący (F).

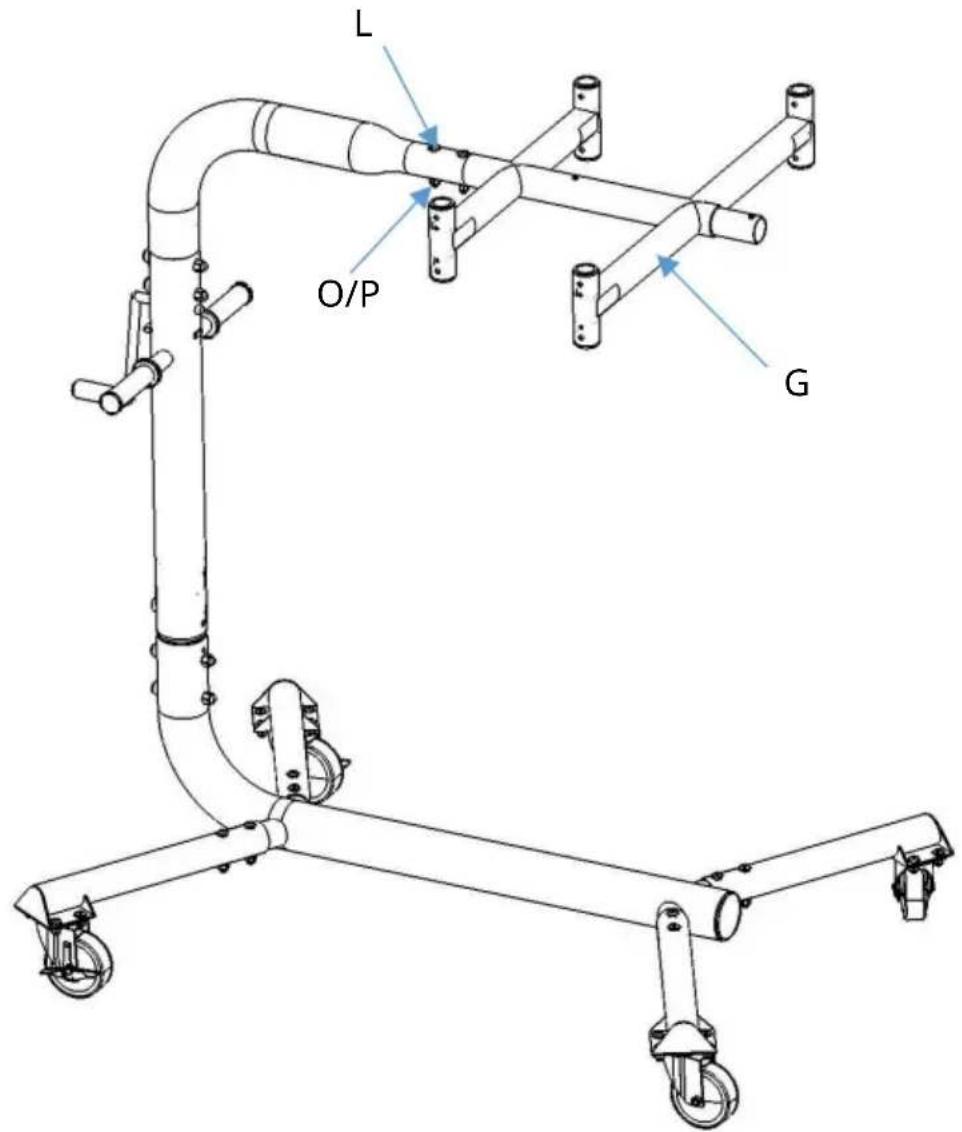

Zamontuj ramę prętów nośnych (G).

KROK 5:

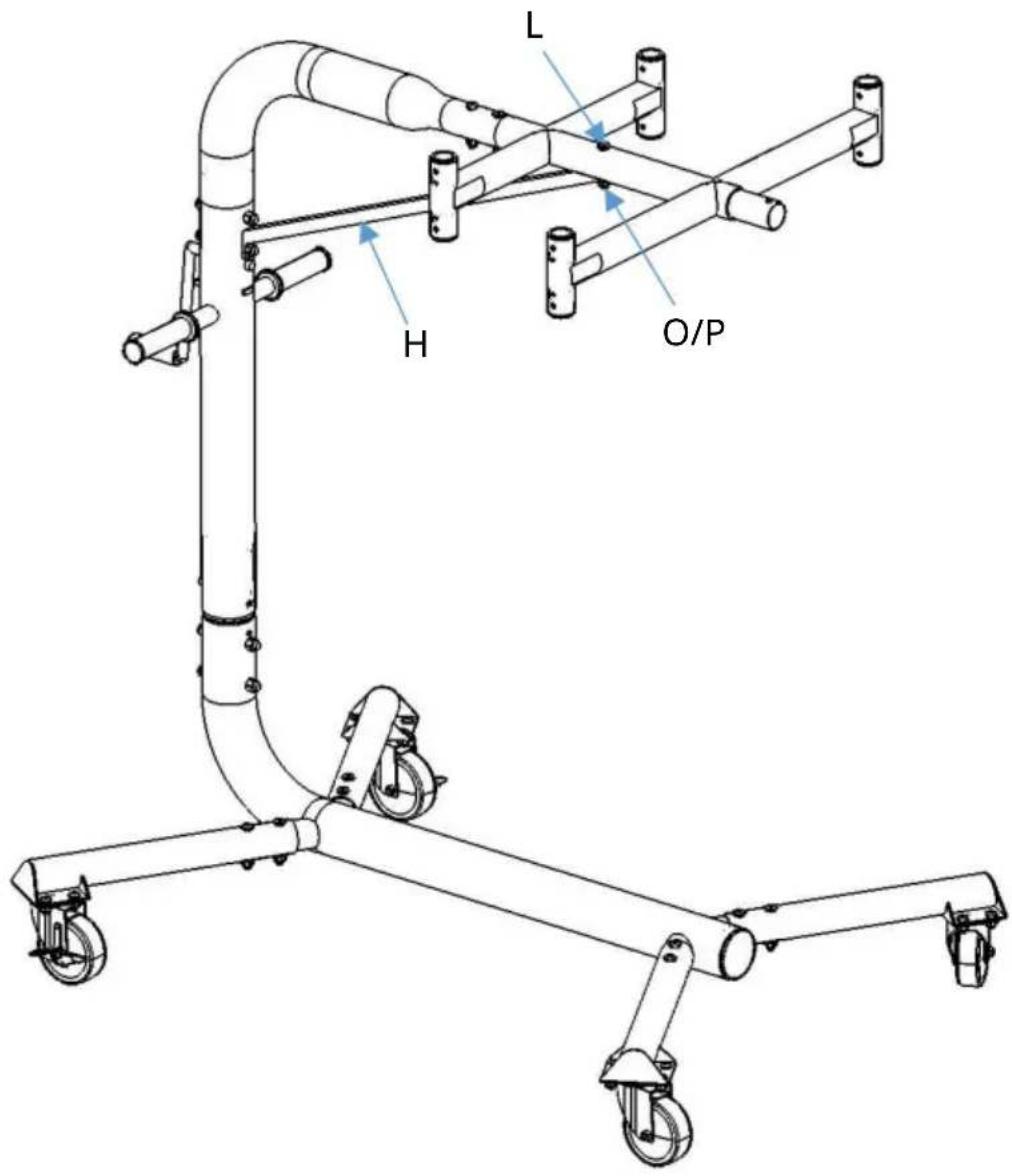

Zamontuj słupek łupkowy (H).

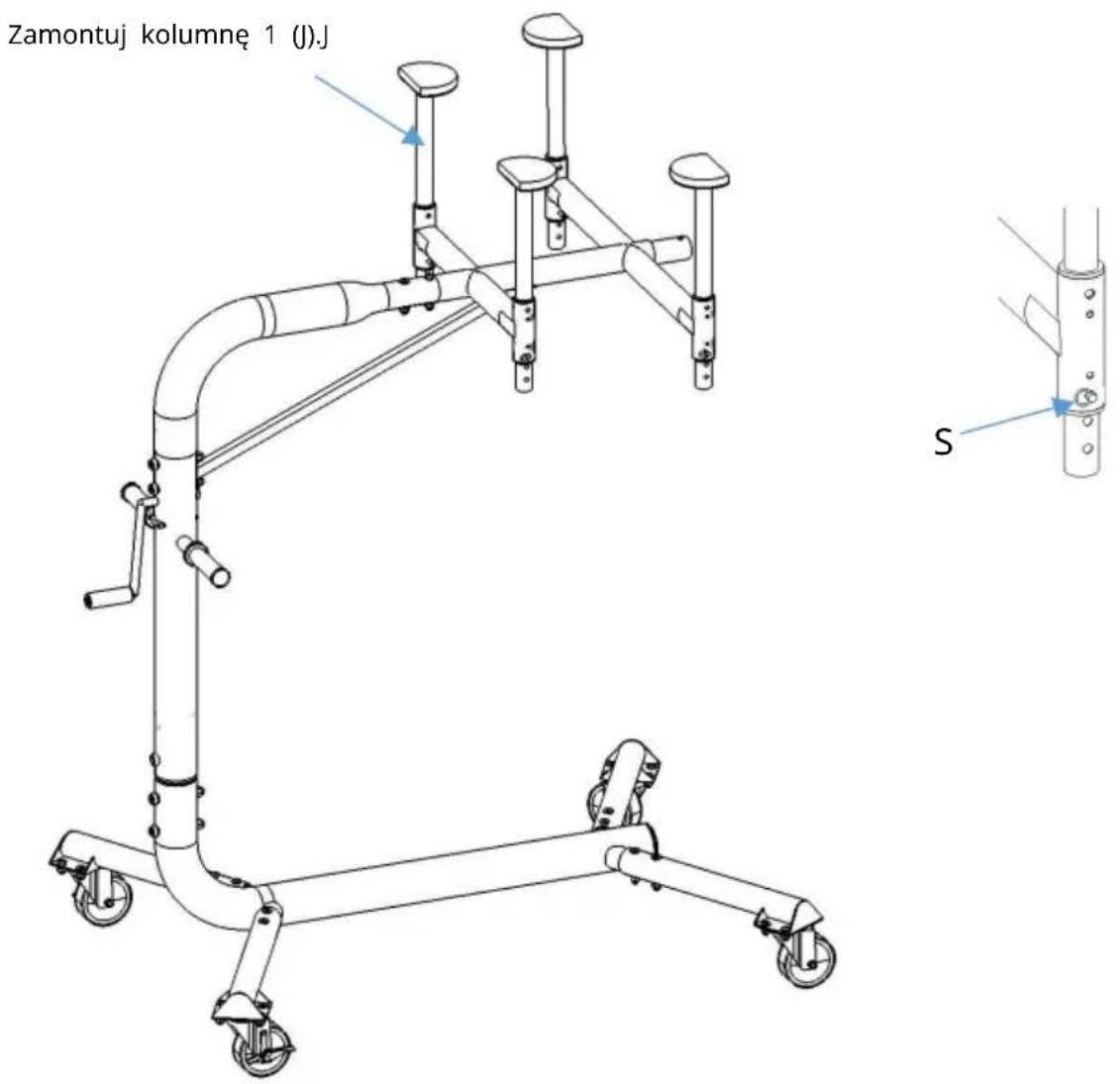

KROK 6:

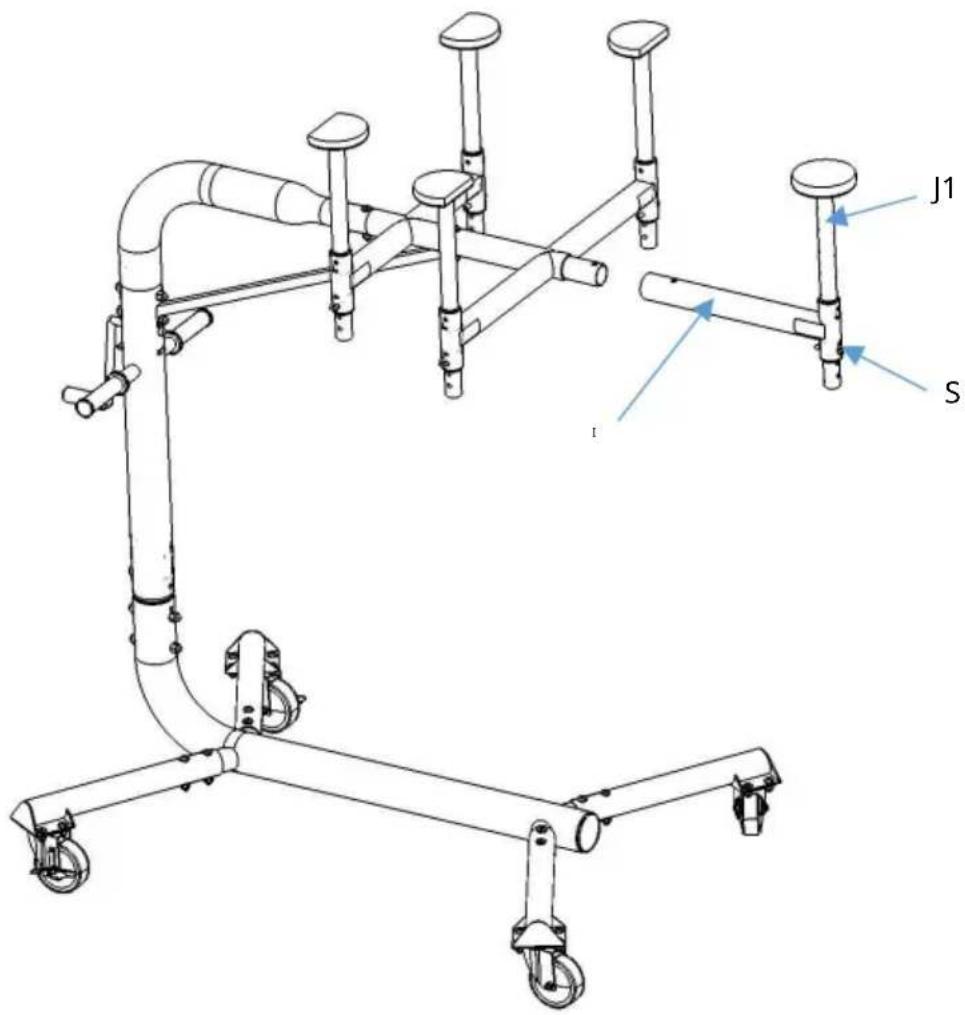

KROK 7:

Zamontuj pręt szybkiego demontażu (I) i kolumnę 2 (J1).

INSTRUKCJE

Przed zdjęciem twardego dachu należy najpierw usunąć wszystkie elementy pojazdu połączone z twardym dachem.

Odłącz złącze elektryczne w tylnej części bagażnika po stronie kierowcy i płyn do spryskiwaczy.

Odkręć wszystkie śruby mocujące twardy dach.

Wsuń produkt do środka bagażnika pojazdu, upewniając się, że cztery słupki podporowe są wystarczająco nisko, aby płynnie przejść przez ramę tylnych drzwi. Wyrównaj z czterema pozycjami podpór. (Uwaga: Szybko zwalniany pręt podporowy

nie powinien zostać zainstalowany w tym momencie)

Obróć uchwyt zgodnie z ruchem wskazówek zegara, aby podnieść wspornik, aż wszystkie cztery słupki podporowe się podniosą. skontaktuj się z hardtopem.

Nieprzerwanie obracaj uchwyt zgodnie z ruchem wskazówek zegara, aż twardy dach zostanie podniesiony do wystarczająca wysokość. Gdy powierzchnia podparcia dachu jest nierówna, wysokość

słupki podporowe można regulować, aby zapewnić poziomowanie twardego dachu.

Powoli zdejmij twardy dach i podłącz pręt szybkiego podparcia.

W przypadku dłuższego przechowywania obniżenie wysokości wspornika może spowodować jego bardziej stabilny.
