JJMMRDT01 - Attrezzo di sollevamento Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per tetto rigido con ruote
Marca	Vevor
Modello	JJMMRDT01
Altezza regolabile (supporto)	1450-2225 mm (57,1-87,6 pollici)
Capacità di carico massima	200 lb (≈ 90,7 kg)
Numero di ruote	4 (2 con freno, 2 senza freno)
Materiale principale	Acciaio
Uso previsto	Rimozione, trasporto e stoccaggio del tetto rigido di veicoli fuoristrada
Meccanismo di sollevamento	Manovella manuale
Contenuto della confezione	Gambe lunghe, ruote, meccanismo di sollevamento, supporto pieghevole, telaio dell'asta, palo inclinato, asta di smontaggio rapido, montanti, bulloni, rondelle, dadi, chiavi a brugola, chiave a forchetta, manuale
Pieghevolezza	Supporto pieghevole per stoccaggio compatto
Adattabilità	Compatibile con Jeep 4 porte, alcuni modelli 2 porte e Bronco 4 porte
Sicurezza	Ruote con freno, utilizzo su superficie piana, evitare stoccaggio all'aperto
Manutenzione	Pulire con un panno asciutto, lubrificare le parti mobili dopo l'uso
Stoccaggio	All'interno, al riparo dalle intemperie
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Importatori	SIHAO PTY LTD (Australia), Sanven Technology Ltd (USA), YH Consulting Limited (Regno Unito)
Paese di origine	Cina
Numero di pezzi inclusi	Circa 30

Domande frequenti - JJMMRDT01 Vevor

Come installare il supporto per tetto JJMMRDT01?

Seguire i passaggi del manuale: 1) Montare le ruote sulle gambe lunghe. 2) Fissare le gambe al corpo. 3) Installare il meccanismo di sollevamento. 4) Montare il supporto pieghevole e il telaio dell'asta. 5) Installare il palo inclinato e l'asta di smontaggio rapido. Assicurarsi che le ruote con freno siano posizionate correttamente.

Qual è l'altezza massima di sollevamento?

L'altezza del supporto è regolabile da 1450 mm a 2225 mm (57,1 a 87,6 pollici) ruotando la manovella in senso orario.

Quale peso massimo può supportare il JJMMRDT01?

La capacità di carico massima è di 200 lb (circa 90,7 kg), sufficiente per la maggior parte dei tetti rigidi di Jeep e Bronco.

È compatibile con tutti i modelli Jeep?

Progettato principalmente per Jeep a 4 porte, ma può essere adatto anche a alcuni modelli a 2 porte e Bronco a 4 porte a seconda delle dimensioni effettive del tetto. L'asta di smontaggio rapido è raccomandata per Jeep a 4 porte.

Cosa contiene la confezione?

La confezione include: 4 gambe lunghe, 2 ruote universali con freno, 2 ruote senza freno, un corpo, un meccanismo di sollevamento, un supporto pieghevole, un telaio dell'asta di supporto, un palo inclinato, un'asta di smontaggio rapido, 4 montanti, bulloni (M8, M10), rondelle, dadi, chiavi a brugola, una chiave a forchetta e il manuale.

Come bloccare le ruote del dispositivo?

Due delle ruote sono dotate di freno. Per bloccare, premere il pedale del freno situato sulla parte superiore della ruota. Assicurarsi che le ruote con freno siano davanti o dietro secondo le istruzioni.

Posso conservare il supporto all'esterno?

No, è severamente raccomandato non conservare il prodotto all'esterno. Riporlo all'interno, al riparo dalle intemperie per evitare ruggine e danni.

Come mantenere il supporto per tetto?

Pulire le parti con un panno asciutto dopo ogni utilizzo. Lubrificare le parti mobili (manovella, meccanismo di sollevamento) regolarmente. Controllare che i bulloni siano serrati.

È pericoloso utilizzare il supporto con bambini nelle vicinanze?

Sì, tenere i bambini lontani dal dispositivo durante l'uso. Il tetto rigido può cadere o ribaltarsi. Seguire le istruzioni di sicurezza del manuale.

Come abbassare il tetto rigido dopo l'uso?

Ruotare la manovella in senso antiorario per abbassare il supporto. Prima di abbassare completamente, assicurarsi che il tetto rigido sia ben posizionato e che le ruote siano bloccate. Per una conservazione prolungata, abbassare l'altezza del supporto per maggiore stabilità.

MANUALE UTENTE JJMMRDT01 Vevor

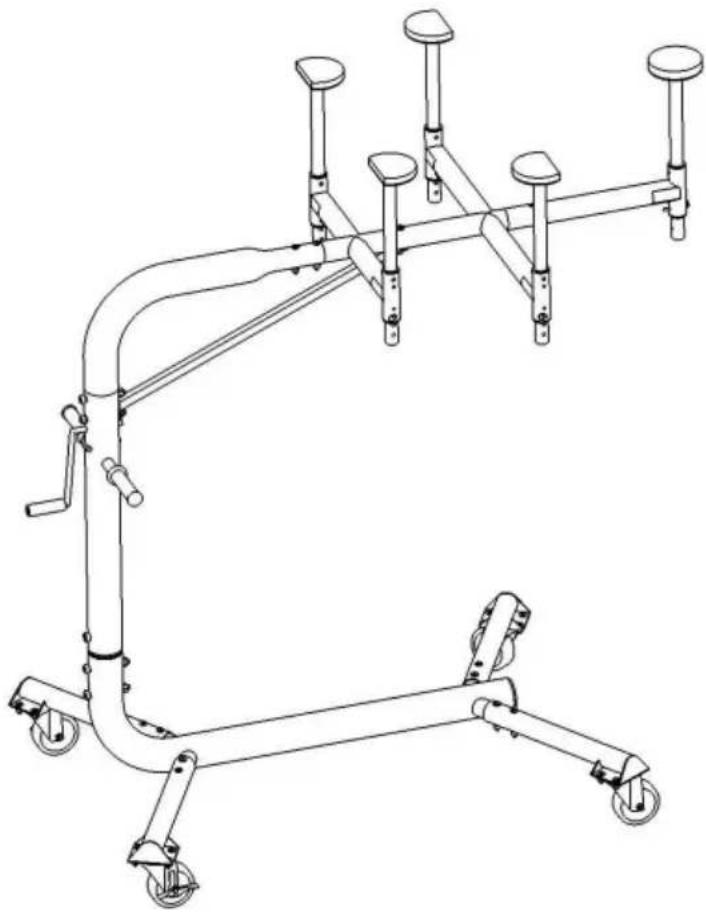

SISTEMA DI RIMOZIONE DEL TETTO RIGIDO JEEP

MODELLO: JJMMRDT01

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

SISTEMA DI RIMOZIONE

MODELLO: JJMMRDT01

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

AVVERTIMENTO

Per alcuni modelli di auto, l'utilizzo di aste di supporto a sgancio rapido può rendere il tetto rigido più stabile se conservato sul prodotto. L'asta di supporto a sgancio rapido dovrebbe essere installata dopo aver rimosso il tetto rigido. (Nota: le barre di supporto a sgancio rapido sono generalmente utilizzate per i modelli Jeep a 4 porte e possono essere utilizzate anche per alcuni modelli a 2 porte Jeep e BRONCO a 4 porte a seconda delle dimensioni effettive del tetto). Dopo aver rimosso il tetto rigido, assicurarsi che le rotelle siano bloccate per assicurarsi che il prodotto sia fissato saldamente e non spostato. Non conservare il prodotto all'esterno. Assicurarsi che i bambini siano sempre tenuti lontani dal prodotto. Assicurarsi che il prodotto venga utilizzato su una superficie stradale piana. Dopo aver rimosso il tettuccio rigido dal veicolo, è severamente vietato spingere il hardtop o regolarne la posizione manualmente. Solo il prodotto e l'hardtop possono essere spostati attraverso le rotelle. Prima di lanciare il prodotto, il tetto rigido deve essere al 100% lontano dal veicolo.

CONFIGURAZIONE DEL PRODOTTO

	NomeModello
Altezza supporto (pollici/mm)	57.1-87.6/1450-2225
Capacità di carico (libbre)	200

ELENCO DELLE PARTI

ARTICOLO	Nome	IMMAGINE Q.TÀ ARTICOLO Nome				IMMAGINE Q.TÀ
UN	Gambe lunghe		4 PZ L		M8*65EsagonoBullone a bussola		11 PZ
B	UniversaleRuota (con freno)		2 PZ M		M10*95EsagonoBullone a bussola		4 PZ
C	UniversaleRuota		2 PZ N		8 PiattoRondella		16 PZ
D	Mettor il fondo aStaffa		1 PZ O		8 CurareRondella		11 PZ
E	SollevamentoMeccanismo		1SET P		Dado M8		27 PZ
F	PiegaturaStaffa		1 pz Q		10 CuratoRondella		4 PZ
G	SupportoTelaio a barre		1 pz R	M10 Dado			4 PZ
H Palo Inclinato			1 PZ S		Tappo		5 PZ
	PrestoSmantellamentoAsta		1 pz T		AllenChiave		2 PZ
J	Puntone 1		4 pezzi U		ApertoChiave		1 PZ
J1	Puntone 2	[2027]	1 PZ V		Manuale		1 PZ
E	M8*16EsagonoBullone a bussola		16 PZ

ISTRUZIONI PER L'INSTALLAZIONE

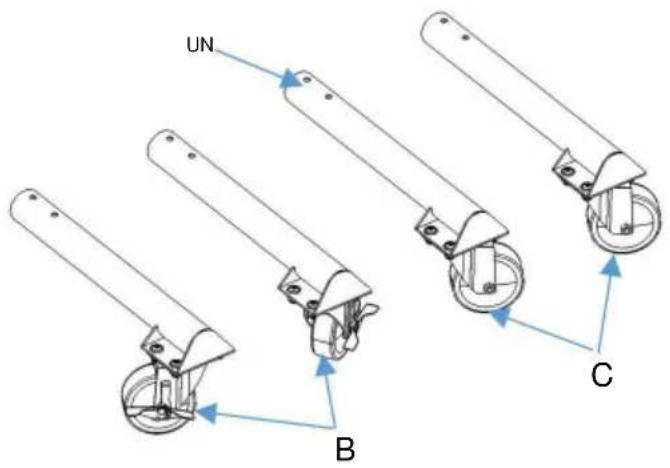

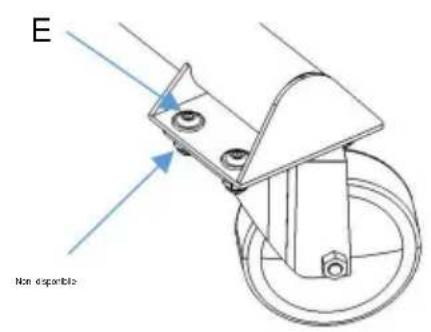

PASSO 1: Installazione della ruota universale

Fare riferimento allo schema seguente e installare la ruota universale (B/C) sulle gambe lunghe (A).

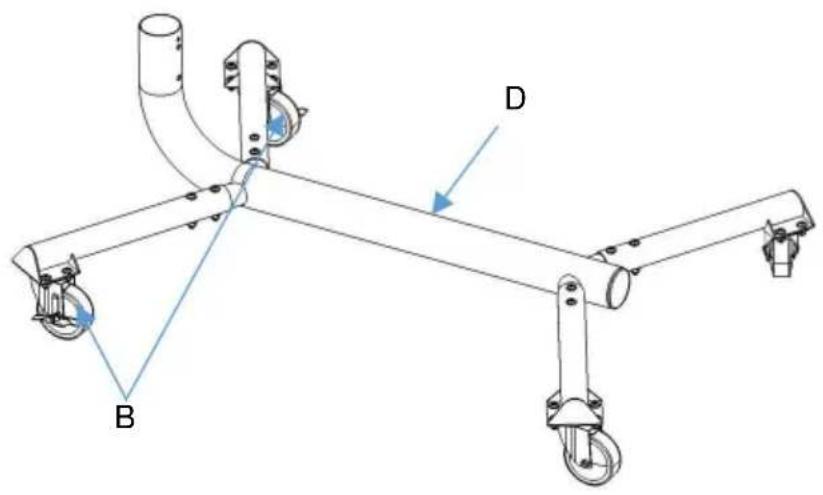

PASSO 2:

I componenti assemblati del PASSO 1 vengono installati sul movimento centrale (D).

Fare riferimento allo schema sottostante, prestare attenzione alla posizione delle due ruote universali con freno (B) durante l'installazione e non installarle in modo errato.

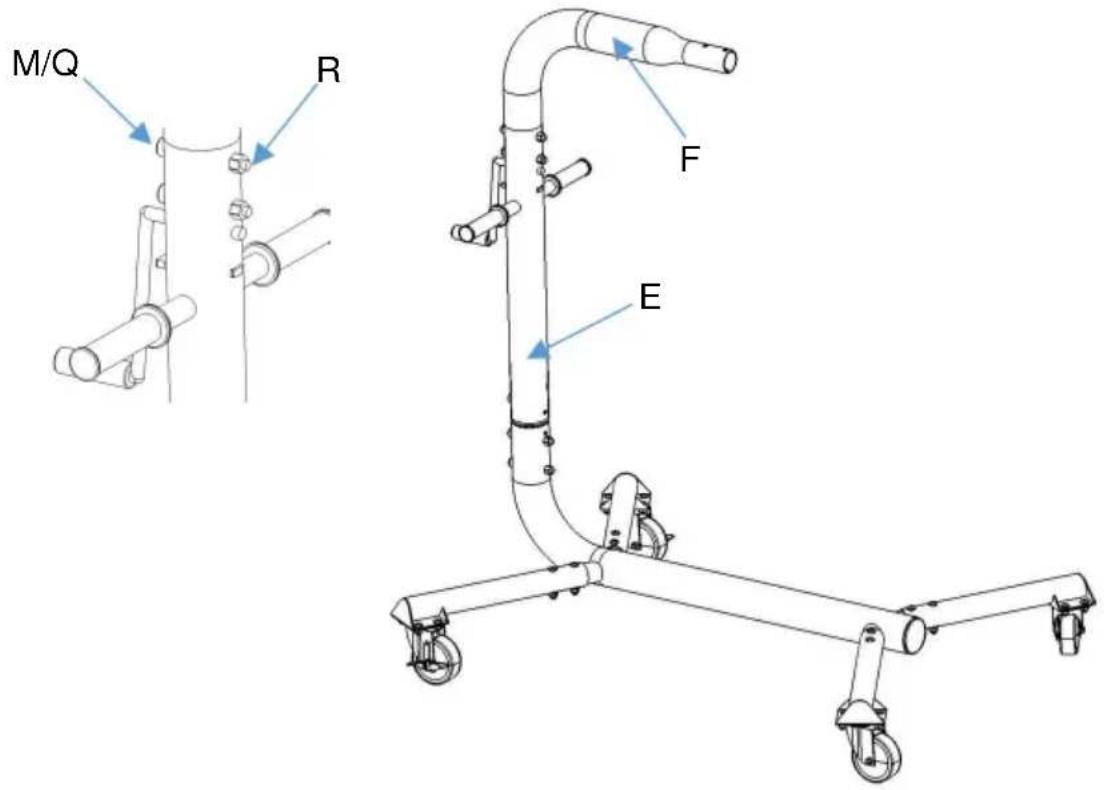

PASSO 3:

Installare il meccanismo di sollevamento (E) e la staffa di piegatura (F).

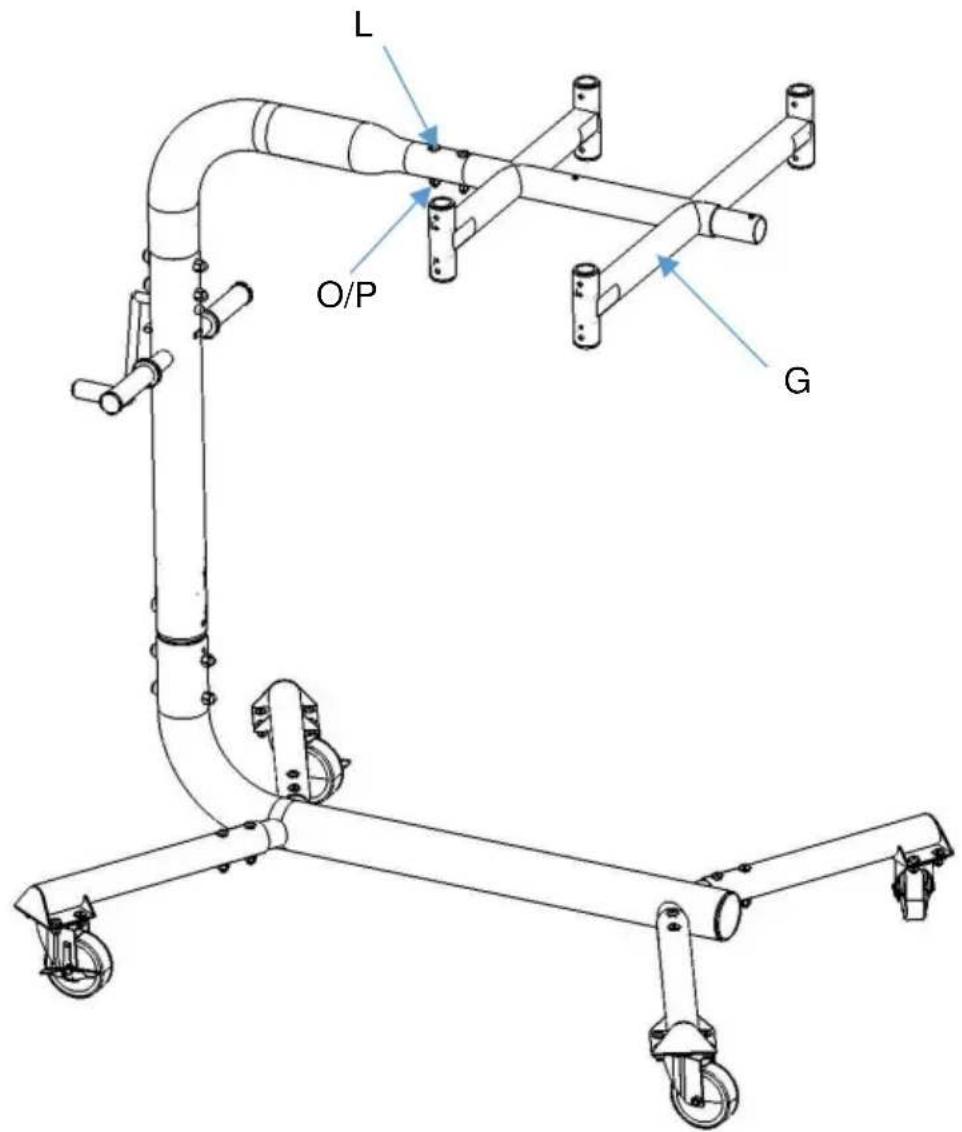

Installare il telaio dell'asta di supporto (G).

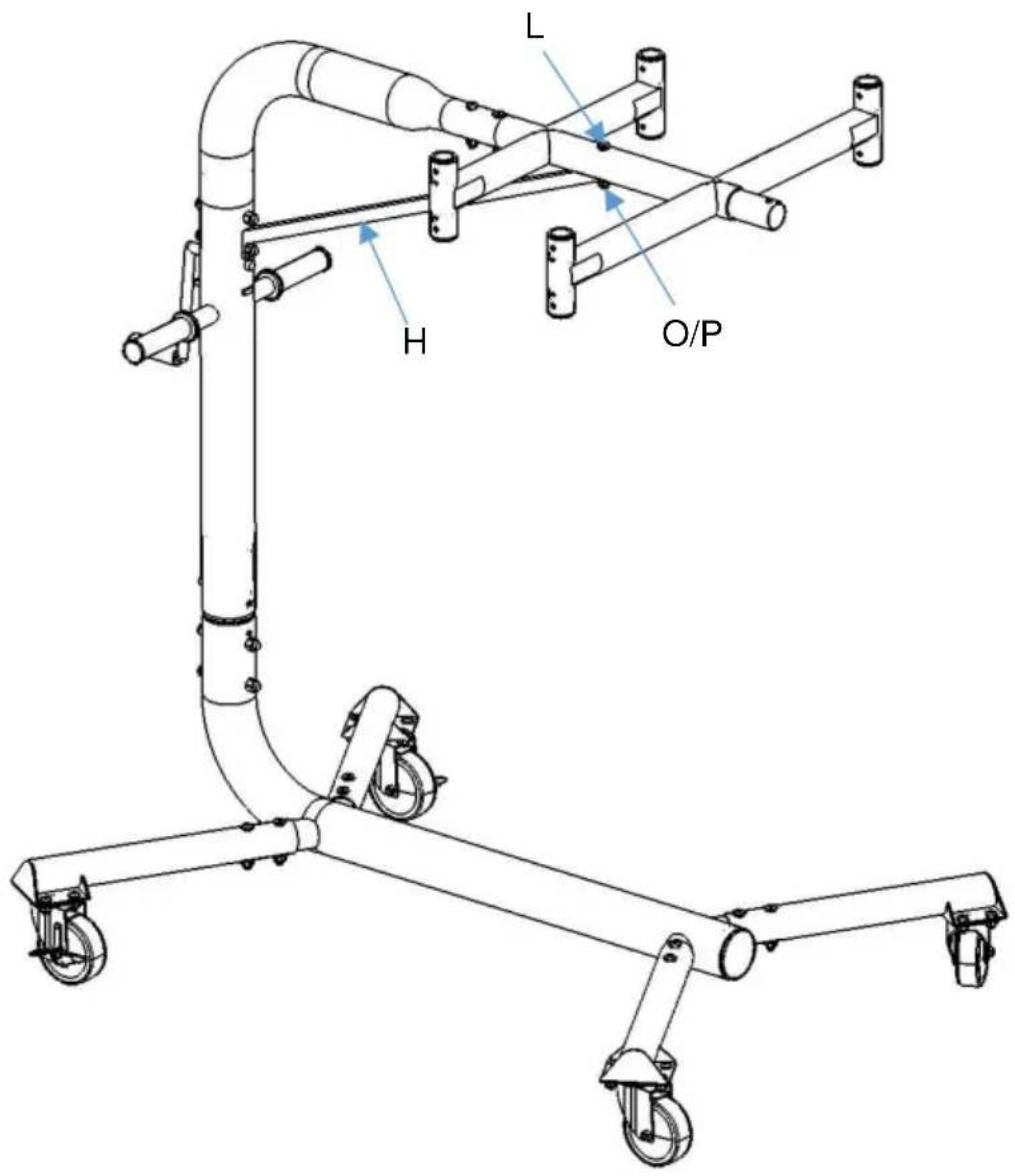

PASSO 5:

Installare il palo di ardesia (H).

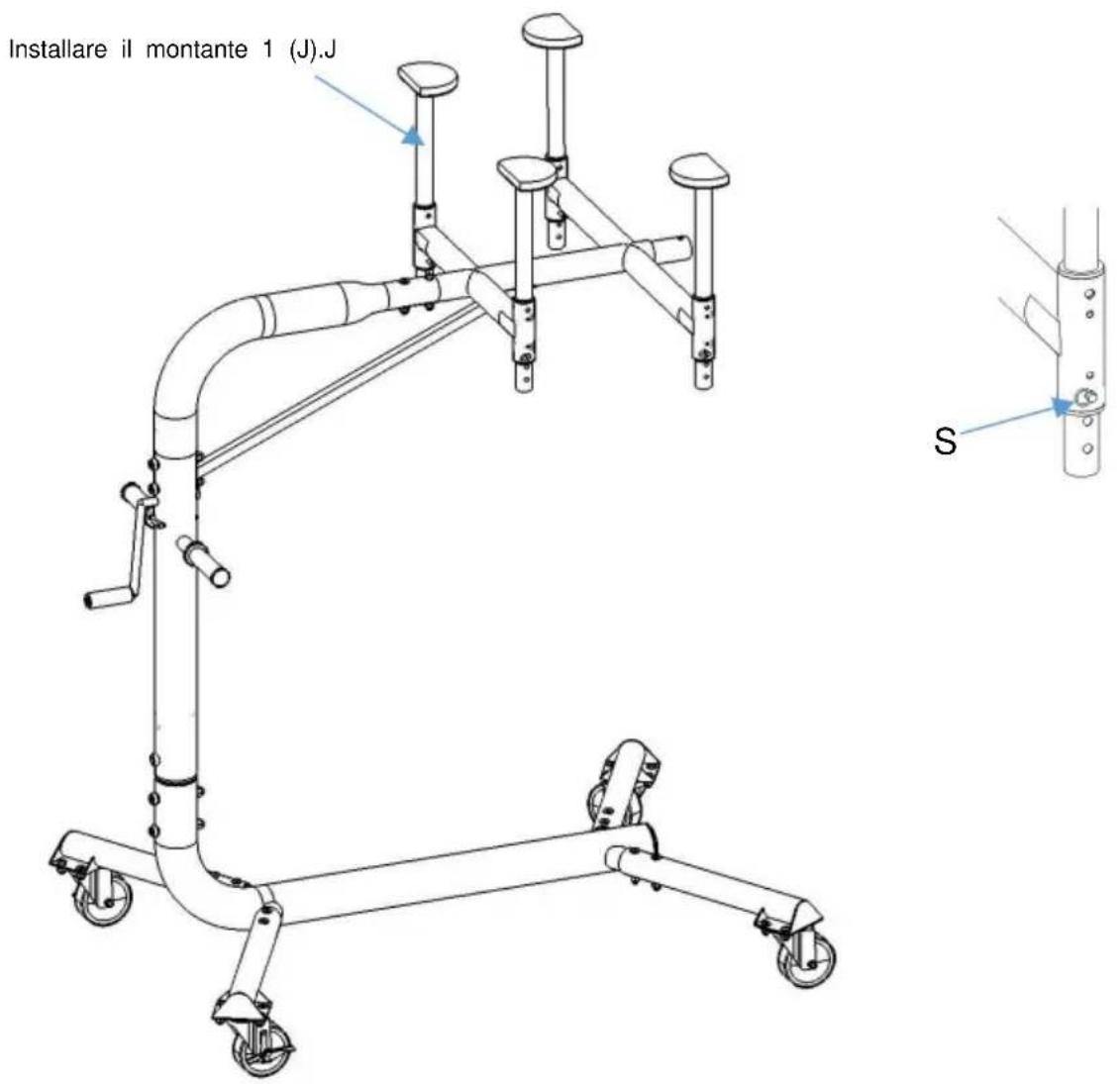

PASSO 6:

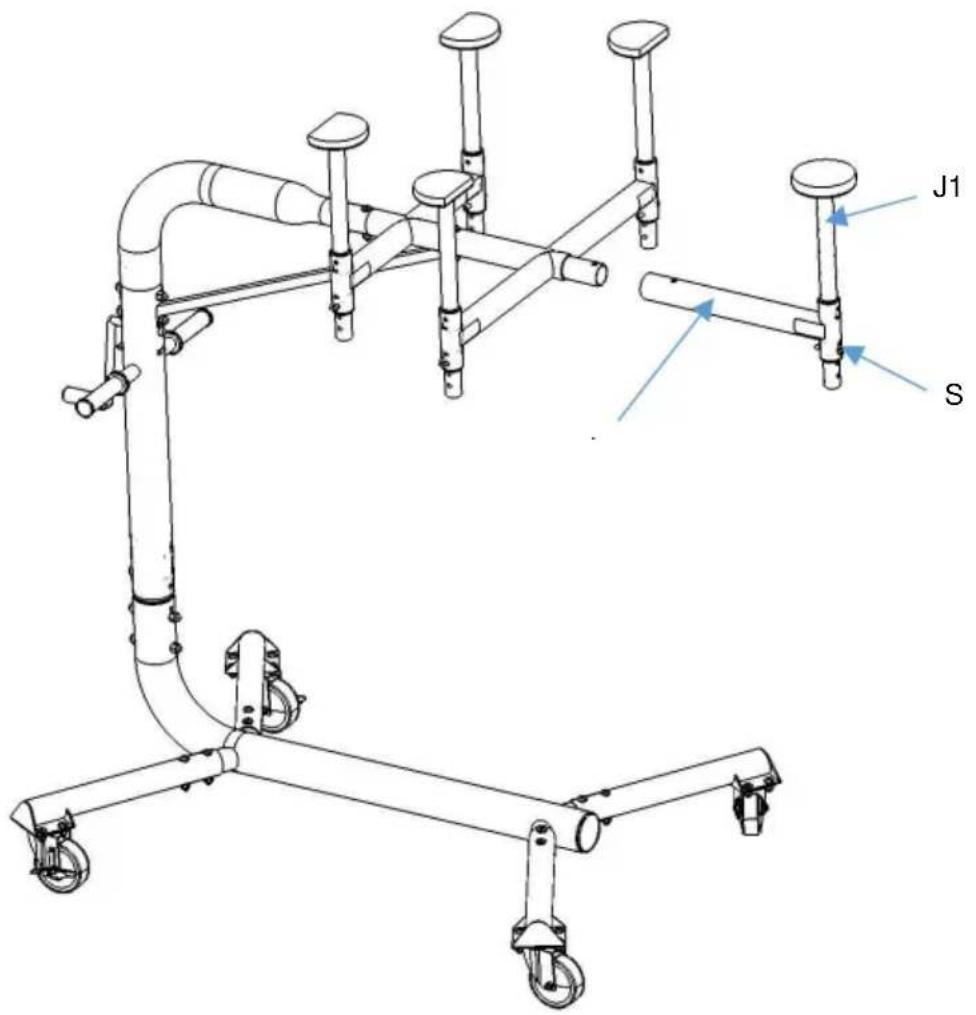

PASSO 7:

Installare l'asta di smontaggio rapido (I) e il montante 2 (J1).

ISTRUZIONI

Prima di rimuovere il tetto rigido, assicurarsi di rimuovere prima i componenti del veicolo collegati al tetto rigido.

Scollegare il collegamento elettrico nel vano di carico posteriore lato conducente e il liquido lavavetri.

Svitare tutti i bulloni che fissano il tetto rigido.

Spingere il prodotto al centro del bagagliaio del veicolo, assicurandosi che le posizioni dei quattro montanti di supporto siano sufficientemente basse da passare agevolmente attraverso il telaio della porta posteriore. Allineare con le quattro posizioni di supporto. (Nota: l'asta di supporto a sgancio rapido

non avrebbe dovuto essere installata in questo momento)

Ruotare la maniglia in senso orario per sollevare la staffa fino a quando tutti e quattro i montanti di supporto contattano l'hardtop. Ruotare continuamente la maniglia in senso orario fino a quando il tetto rigido non si solleva fino a un'altezza sufficiente. Quando la superficie di supporto del tetto è irregolare, l'altezza dei montanti di supporto può essere regolata per garantire che il tetto rigido rimanga livellato. Rimuovere lentamente il tettuccio rigido e collegare l'asta di supporto rapido. Se conservato per un lungo periodo, l'abbassamento dell'altezza della staffa può renderlo più stabile.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. Per conto di YH Consulting

Ufficio limitato 147, Centurion House, Londra

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR
