MODE D'EMPLOI W1.5×1220Z Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Déballage

La plieuse Pan & Box est expédiée par le fabricant dans une caisse contreplaqué soigneusement emballée. Inspectez soigneusement le produit à l'ouverture du colis.

Après avoir déballé l'appareil, inspectez-le soigneusement pour détecter tout dommage éventuel survenu pendant le transport. Vérifiez qu'il n'y pas de pièces desserrées, manquantes ou endommagées. Signalez immédiatement toute pièce manquante au revendeur.

En cas de dommage, les réclamations pour dommages liés au transp doivent être déposées auprès du transporteur et relèvent de la responsabilité de l'utilisateur.

Caractéristiques

Modèle	W1,5×610Z	W1,5×915Z	W1,5×1220Z	W1,5×12 7 0Z	W1.0×305A
Longueur de courbure	24" (610 mm ±10 mm)	36" (910 mm ±10 mm)	48" (1220 mm ±15 mm)	50" (1270 mm ±15 mm)	12" (305 mm ±10 mm)
Épaisseur de pliage	1,5/16Ga				1/20Ga
Angle de courbure	0 — 1 35 °

CONSERVEZ CES INSTRUCTIONS

Merci d'avoir choisi notre cintreuse. Avant d'utiliser votre nouvel outil, veuillez lire attentivement ces instructions. Vous aurez besoin de ces instructions pour les avertissements de sécurité, précautions, assemblée opération, procédures de maintenance, liste des pièces et schémas. Conservez votre numéro de facture avec ces instructions.

Écrivez le numéro de facture à l'intérieur de la couverture avant. Conservez les instructions et la facture dans un endroit sûr, endroit s pour référence ultérieure.

Informations générales sur la sécurité

PRUDENCE

Pour ton propre sécurité, lire tous de le instructions et précautions a fonctionnement outil.

RÈGLES DE SÉCURITÉ

1. Portez des vêtements appropriés. Ne portez pas de vêtements amj de gants, de cravates, de bagues, de bracelets ou d'autres bijoux qu pourraient se coincer dans les pièces mobiles de la machine.
2. Portez un couvre-chef protecteur pour contenir les cheveux longs.
3. Portez des chaussures de sécurité à semelles antidérapantes.
4. Portez des lunettes de sécurité. Les lunettes de vue classiques se dotées de verres résistants aux chocs. Ce ne sont PAS des lunettes sécurité.
5. Soyez vigilant et réfléchissez clairement. N'utilisez jamais d'outils lorsque vous êtes fatigué, en état d'ébriété ou sous l'effet de médica somnolents.
6. Maintenez la zone de travail propre. Un espace de travail en dés favorise les accidents.
7. La zone de travail doit être correctement éclairée.
8. Gardez les visiteurs à une distance de sécurité de la zone de tra
9. Tenez les enfants hors du lieu de travail. Sécurisez l'atelier. Utilise cadenas pour empêcher toute utilisation involontaire des outils.
10. Assembler uniquement conformément à ces instructions. Un assemblage incorrect peut entraîner des dangers.
11. Lorsque les outils ne sont pas utilisés, rangez-les dans un endro et sûr, hors de portée des enfants. Inspectez les outils avant de les et de les réutiliser. 12. Conservez les étiquettes et les plaques signalétiques des produits. Elles contiennent des informations de sécuri importantes.

SAVOIR UTILISER L'OUTIL

1. Utilisez l'outil adapté à la tâche. N'essayez pas de forcer un petit un accessoire à effectuer le travail d'un gros outil industriel. N'utilisez un outil à une fin pour laquelle il n'est pas prévu.

2. Ne forcez pas l'outil. Votre machine fonctionnera mieux et en toute

sécurité si elle est utilisée comme

prévu. N'utilisez PAS d'accessoires inappropriés pour tenter de dépasse la capacité nominale de la machine.

1. Surcharge de la machine. Une surcharge de la machine peut entra des blessures dues à des projections de pièces. NE PAS dépasser le capacités spécifiées de la machine.
2. Utilisation de la machine. NE PAS utiliser le frein comme outil de compression ou de broyage.
3. Dressage des bords du matériau. Avant de plier une tôle, chanfrei ébavurez toujours toutes les arêtes vives.
4. Réglages de la lame et entretien. Gardez toujours les lames point correctement réglé pour performances optimales.7.Vérifiez les pièces endommagées. Avant en utilisant n'importe quel outil ou machine, avec précaution vérifiez toute pièce qui semble endommagée. Vérifiez l'alignement et la liaison des pièces mobiles qui peuvent affecter le b fonctionnement fonctionnement de la machine

AVERTISSEMENT

Le avertissements , mises en garde , et instructions discuté dans ce instruction manuel ne peut pas couverture tous possible conditions ou s que pourrait se produire . Il doit être compris par le opérateur que co et prudence sont facteurs que ne peut pas être construit dans ce proc mais doit être fourni par le opérateur .

Important:

Votre machine peut être expédiée avec un revêtement d'huile cireuse antirouille et de la graisse sur les surfaces métalliques non peintes exposées. Pour retirer ce revêtement protecteur, utiliser un dégraissant un nettoyant solvant. Pour un nettoyage en profondeur, certaines pièce devront parfois être retirées. N'UTILISEZ PAS d'acétone ou de nettoya pour freins car ils peuvent endommager les surfaces peintes.

Suivez les instructions figurant sur l'étiquette du fabricant lorsque vous utilisez tout type de produit de nettoyage. Après le nettoyage, essuyez

surfaces métalliques non peintes avec une légère couche d'huile ou d graisse de qualité pour les protéger.

AVERTISSEMENT

FAIRE PAS UTILISER essence ou autre pétrole produits à faire le m le machine . Ils avoir faible éclair points et peut exploser ou cause

PRUDENCE

Quand en utilisant nettoyage solvants travail dans un bien vent i Beaucoup nettoyage solvants sont toxique si inhalé.

Assemblée

IMPORTANT: Tenez compte des éléments suivants lorsque vous recherchez pour un emplacement approprié pour placer la machine :

1. Poids total de la machine.
2. Poids du matériau traité.
3. Dimensions du matériau à traiter par la machine.
4. Espace nécessaire pour les supports auxiliaires, les tables de trava d'autres machines.
5. Dégagement des murs et autres obstacles.
6. Maintenez une zone de travail adéquate autour de la machine pour raisons de sécurité.
7. Ayez la zone de travail bien éclairée avec un éclairage approprié.
8. Gardez le sol exempt d'huile et assurez-vous qu'il n'est pas glissa
9. Retirez régulièrement les déchets et les rebuts et assurez-vous que travail

la zone est exempte d'objets obstruants.

1. Si de grandes longueurs de matériau doivent être introduites dans machine, assurez-vous

qu'ils ne s'étendront pas dans les allées.

Avant de commencer l'assemblage, prenez note des précautions suivantes

et suggestions.

1. La machine est-elle boulonné à la palette ? Avant de tenter l'une les procédures d'assemblage suppriment toutes les pièces détachées et matériel et

dévisser la machine de la palette.

1. MISE À NIVEAU : La machine doit être placée sur un sol en bé Des dispositions pour la fixer doivent être mises en place avant de la machine.

La précision de toute machine dépend de son placement précis sur l surface de montage.

1. SOL : Cet outil répartit une grande quantité de poids sur une pet surface

zone. Assurez-vous que le sol est capable de supporter le poids de la machine, le matériel de travail et l'opérateur. Le sol doit également une surface plane. Si l'appareil vacille ou bascule une fois en place, assurez-vous

éliminez -le en utilisant des cales.

1. DÉGAGEMENTS DE TRAVAIL : Prenez en considération la taille d matériau à traiter. Assurez-vous de prévoir suffisamment d'espace pour pour faire fonctionner la machine librement .

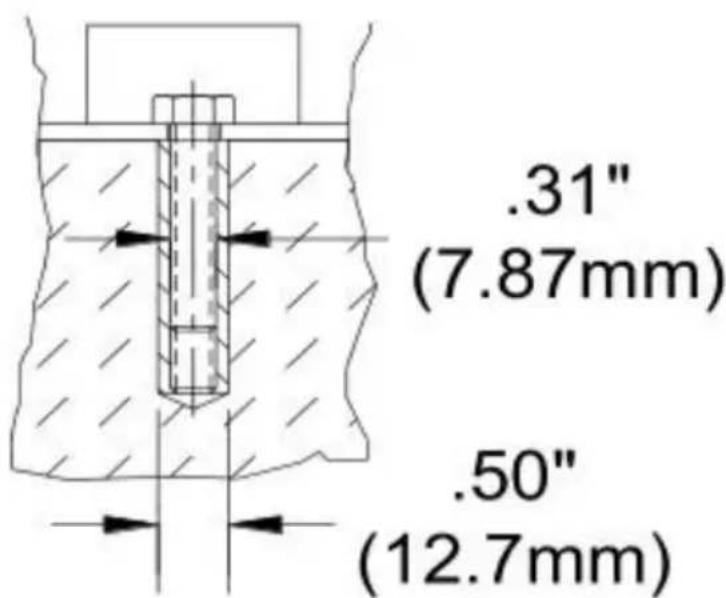

Ancrer la machine

1. Placez la machine sur sol en béton ferme et pla

2. Maintenez une distance sécurité autour de la mach

3. Ancrez la machine au comme indiqué sur le sche à l'aide de boulons et de chevilles à expansion ou c tirants encastrés qui se connectent à travers des t

dans la base du support. (Pic.1)

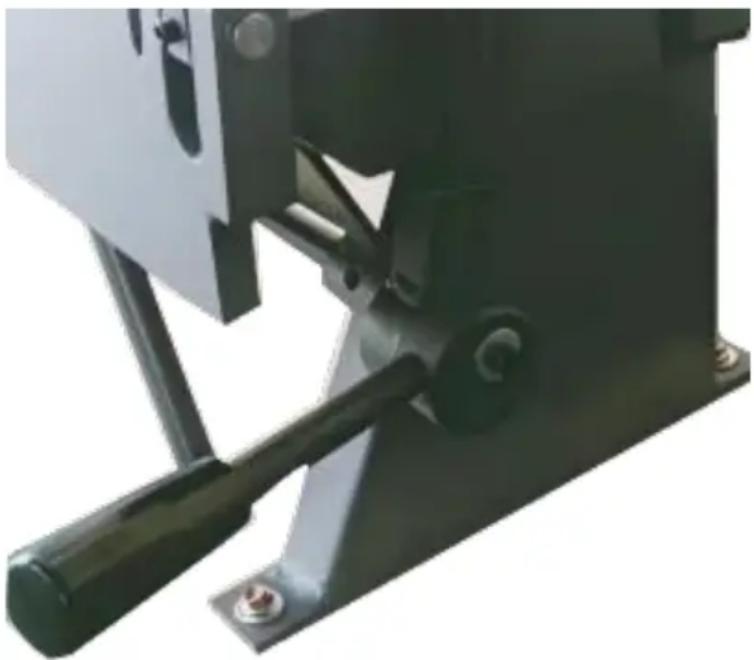

Fixation du contrepoids

1. Demandez à un assistant de tenir le contrepoids.
2. Retirez les deux boulons hexagonaux et faites glisser la tige du contrepoïd dans le tuyau récepteur.
3. Lorsque la tige est au ras du bas du récepteur, serrez les boulons hexag (Pic.2)

FAIRE PAS utiliser le contrepoids poignée à augmenter le flexion feuille peut dommage le charnières ou le flexion feuille.

Réglage de la tige de butée

La tige d'arrêt est utilisée pour répéter le pliage lorsque vous souhait le pliage feuille pour s'arrêter au même position à chaque fois.

1. Desserrez l'écrou d'arrêt et la rondelle et effectuez votre virage en arrêtant en haut du virage.
2. Serrez l'écrou et la rondelle jusqu'au bloc d'arrêt.
3. L'angle de pliage peut maintenant être répété jusqu'à ce qu'il soit réinitialisé par l'opérateur.

Réglage du recul

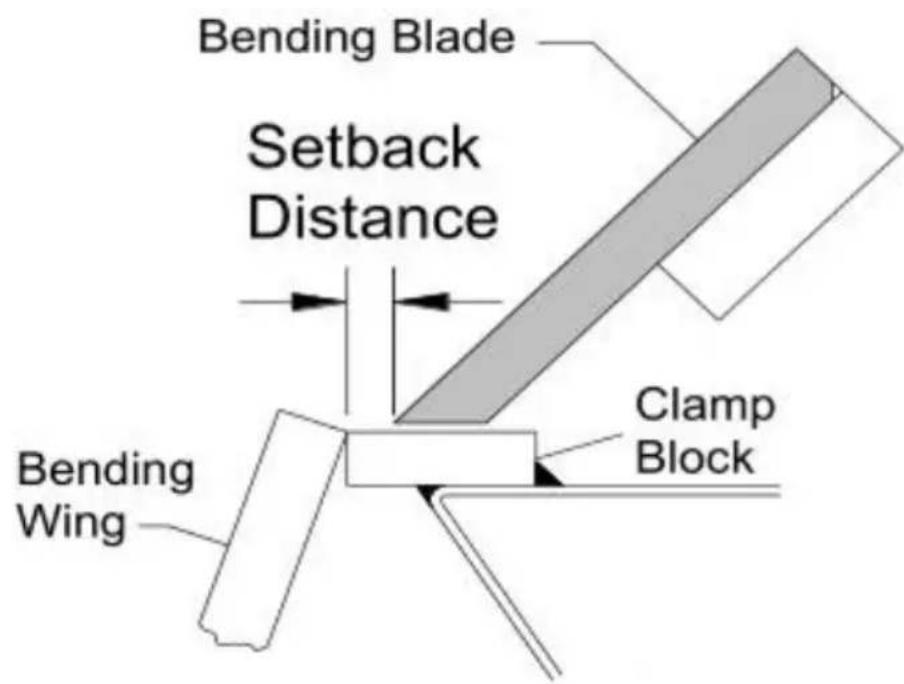

Le retrait correspond à la distance entre le bord avant du doigt et le avant du bloc de serrage, comme illustré sur l'image. Cette distance déterminée par l'épaisseur de la pièce et le rayon intérieur du pli. Le est généralement de 1,5 à 2 fois l'épaisseur du matériau. (Image 4)

1. Pour régler, assurez-vous que tous les doigts sont correctement ali les uns avec les autres et que l'ensemble de maintien n'est pas verri en position basse.

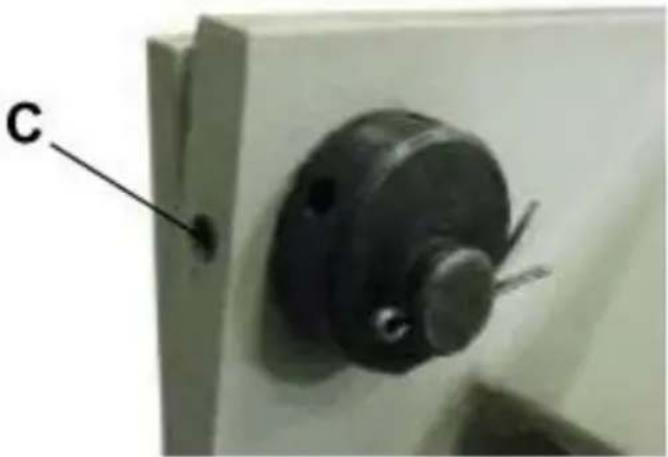

2. Desserrez les vis de réglage (C) à l'arrière de l'ensemble de mair (Fig. 5).
3. Insérez un outil, comme un A llen clé dans l'un des trous de rayo moyeu excentrique et faites- le tourner , ce qui déplace l'ensemble d' maintien vers l'avant ou vers l'arrière.
4. Lorsque les doigts sont à la bonne distance de retrait et parallèle bord du bloc de serrage, serrez les vis de réglage (C).

Réglage de la pression de serrage

PRUDENCE

1. Une pression de serrage excessive peut « précharger » et déforme manière permanente.
2. NE PAS plier des matériaux plus lourds que la capacité nominale, des longueurs plus courtes.
3. Utilisez un matériau avec des bords coupés en carré (un bord rou provoquera une courbure).
4. Plier un objet rond déformera ou entaillera le bord de la pince.
5. Ajustez la pression de serrage en fonction des différentes jauges n
6. N'utilisez pas de rallonge de tuyau sur les barres de serrage pour de levier.

La pression de serrage peut devoir être ajustée en fonction de l'épaïs de la pièce. Une pression appropriée doit avoir une résistance moyen lors de la traction sur la ou les poignées de maintien. À la fin de doit y avoir un verrouillage définitif de la pièce sous la lame de ser Pour régler la pression, déplacez les écrous sur l'arbre de liaison file le haut ou vers le bas.

1. Pour régler la pression de serrage, serrez les deux côtés de la f serrage avec une pièce dans le frein.

a. Si la pression de serrage semble légère et que la pièce est lâch pince, déplacez les écrous de réglage vers le HAUT.

b. Si la pression de serrage semble difficile et que vous ne pouvez verrouiller les poignées, déplacez les écrous de réglage vers le BAS. c. Une fois la pression adéquate, aucun autre réglage n'est nécessaire pour cette pièce d'épaisseur. (Un nouveau réglage peut s'avérer nécessaire lors d'un changement d'épaisseur.)

1. Retirez la pièce située sous la feuille de serrage, verrouillez la feu avec les poignées et relâchez la pression sur l'écrou supérieur.

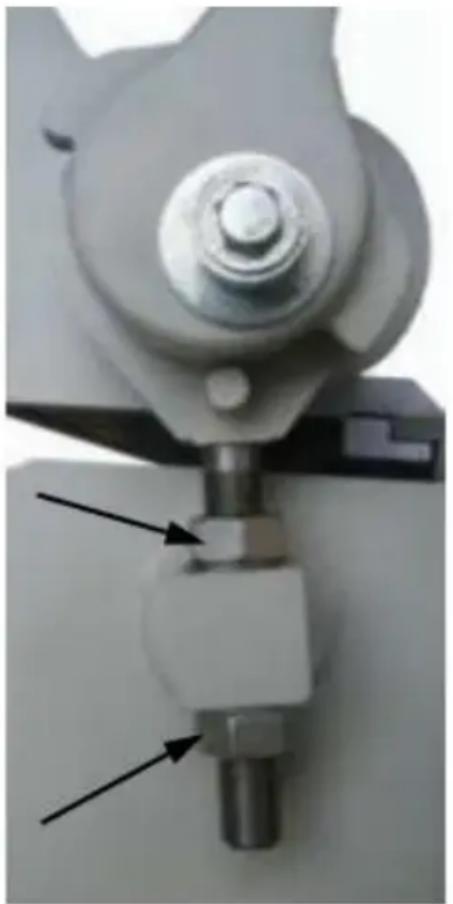

2. Déverrouillez la lame de serrage et tournez l'écrou inférieur d'un demi-tour dans le sens souhaité.
3. Verrouillez la lame de serrage, resserrez l'écrou supérieur et répéte l'étape 1 ci-dessus jusqu'à ce que la pression souhaitée soit atteinte.

Alignement des pinces (de bout en bout)

Effectuez un test de pliage à 90° à environ 2 po (50,8 mm) de cha extrémité de la machine. Empilez les bandes pliées les unes sur les et vérifiez qu'elles sont pliées au même degré.

Si une bande est trop courbée, augmentez la distance de retrait de Si une bande est trop peu courbée, diminuez la distance de retrait c côté. Encore une fois, déplacez le réglage du retrait au-delà du point

retrait souhaité, puis vers l'avant pour supprimer le jeu.

Alignement des ailes courbées

La précision du pliage dépend de la surface supérieure de la feuille pliage et de l'aile de pliage attachée qui affleure la face supérieure de serrage lorsque la feuille de pliage est en position abaissée. S'il apparaît qu'un réglage est nécessaire, contactez l'équipe de service lors ou le fabricant.

Opération

Lors de l'exécution d'opérations de pliage de base, il est important qu doigts du frein soient parallèles au bord du bloc de serrage. Assurez également que le retrait et la pression de serrage sont réglés correct pour l'épaisseur du matériau à plier.

PRUDENCE

Portez toujours une protection oculaire appropriée avec des protections des chaussures de sécurité et des gants en cuir pour vous protéger d'et des bords tranchants.

PRUDENCE

Gardez vos mains et vos doigts à l'écart de la poutre de serrage. Pl le côté de la machine pour éviter d'être heurté par le tablier de pliag soulève pour plier.

PRUDENCE

Lorsque vous manipulez de grandes feuilles lourdes, assurez-vous qu'e correctement soutenues.

Pliage de tôles

1. Soulevez et faites tourner la poignée de serrage (cw) dans le ser

aiguilles d'une montre pour soulever l'ensemble de serrage.

1. Insérez la pièce entre le bloc de serrage et les doigts de frein.
2. Alignez les doigts de l'ensemble de maintien sur la ligne de pliage de la pièce et fixez-la en place en tirant la poignée de serrage vers

NOTE

FAIRE PAS forcer le serrage poignée. Le holding pression seulement à être serré assez à prise le feuille métal depuis mobile quand flexio

1. Tirez sur les poignées de pliage des feuilles jusqu'à ce que la pi atteint le angle de courbure souhaité.

2. Abaissez la feuille de pliage, soulevez l'ensemble de maintien et re la pièce pliée.

3. Si vous effectuez un pliage en boîte et en casserole, choisissez d'doigts qui correspondent étroitement aux dimensions de la pièce finie.

INDEMNITÉ DE FLEXION

Pour plier une tôle avec précision, il faut tenir compte de la longueu de chaque pli. C'est ce qu'on appelle la marge de pliage. Soustrayez marge de la somme des dimensions extérieures de la pièce pour obt sa longueur ou sa largeur totale. En raison des différences de dureté tôles et du pli réalisé dans le sens du fil ou à contre-fil, des marge pliage précises doivent parfois être calculées par tâtonnements.

Cependant, des marges de pliage d'usage général sont disponibles da les ouvrages de travail des métaux ou sur Internet.

COMPRENDRE LE RETOUR ÉLASTIQUE DEBOUT

Printemps La reprise élastique, également appelée reprise élastique, résulte de la volonté du métal de reprendre sa forme initiale après compression et étirement. Une fois la lame de pliage retirée du méta charge relâchée, la pièce se détend, forçant la partie pliée du métal reprendre légèrement sa forme initiale.

La clé pour obtenir l'angle de pliage correct est de cintrer légèrement métal et de le laisser revenir à l'angle souhaité. Tous les métaux pré une certaine capacité de retour élastique.

SÉLECTION DES MATÉRIAUX

PRUDENCE

Le client doit déterminer que les matériaux traités par la machine ne potentiellement dangereux pour l'opérateur ou le personnel travaillant à proximité.

Lors de la sélection des matériaux, gardez ces instructions à l'esprit

1. Le matériel doit être propre et sec. (sans huile)
2. Le matériau doit avoir une surface lisse pour pouvoir être traité facilement.
3. Les propriétés dimensionnelles du matériau doivent être cohérentes ne pas dépasser les valeurs de capacité de la machine.
4. La structure chimique du matériau doit être cohérente.
5. Achetez de l'acier certifié auprès du même fournisseur lorsque cela possible.

LUBRIFICATION ET ENTRETIEN

AVERTISSEMENT

L'entretien doit être effectué régulièrement par du personnel qualifié. Suivez toujours les précautions de sécurité appropriées lorsque vous tr sur ou à proximité de machines.

1. Vérifiez quotidiennement toute condition dangereuse et corrigez-la immédiatement.
2. Vérifiez que tous les écrous et boulons sont correctement serrés.

3. Nettoyez la machine et la zone qui l'entoure chaque semaine.

4. Lubrifier les composants filetés et les dispositifs coulissants.

5. Appliquez un lubrifiant antirouille sur toutes les surfaces non peinte

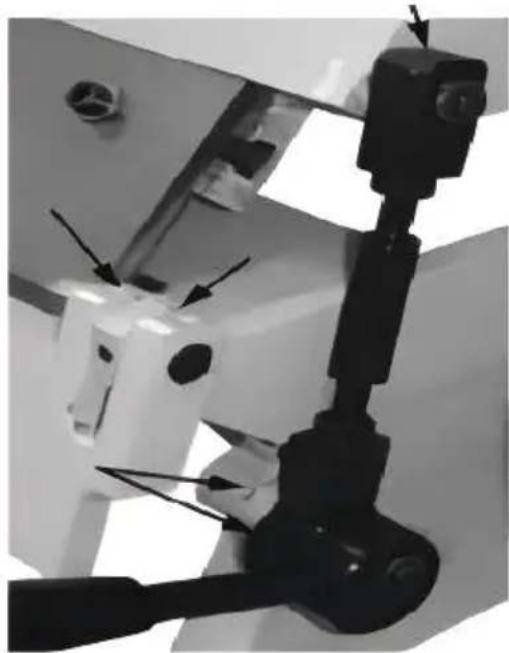

Ports pétroliers

À l'aide d'une burette d'huile avec une huile de bonne qualité #30W, appliquez 5 à 6 gouttes dans chaque

des ports aux deux extrémités de la machine. Répétez chaque semai plus

souvent en fonction de l'utilisation. Essuyez tout excès d'huile.

Approprié entretien peut augmenter le vie espérance de ton machine.

Assemblage de machines

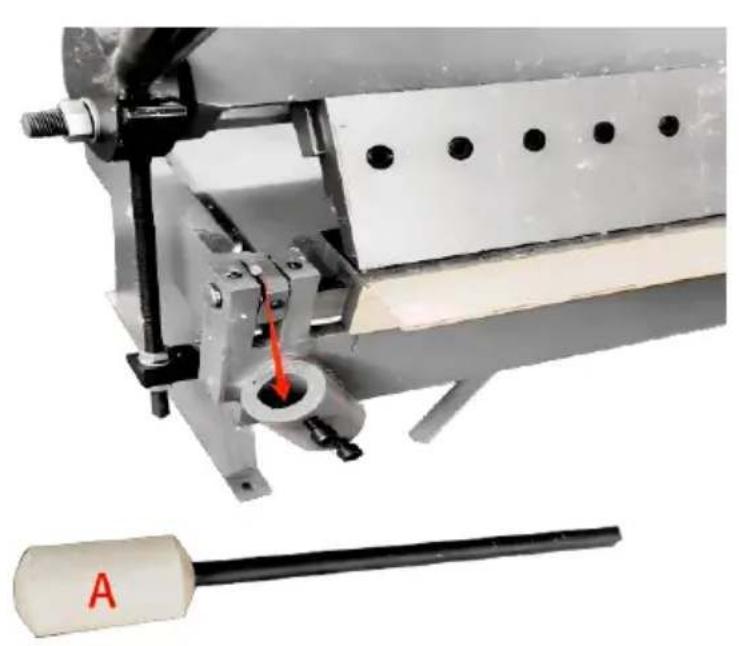

Placez le marteau à contrepoids (A) à l'endroit indiqué par la flè (comme indiqué sur la figure ci-dessous).

Serrez les deux vis (B)

DÉPANNAGE

FAUTE	CAUSE PROBABLE	REMÈDE
COURBURES IMPRÉCISES	1. Les doigts ne sont pa alignés2. La distance de recul pas égale d'un côté à l'a3. L'ensemble de serrage maintient pas la pièce fermement.	Suivez la procédure d'alignement des doigts appropriée.Mesurez la distance avec précision et réglez-la en conséquence.Réajuster la pression de serrage.
FEUILLE PLIANTE DIFFICILE À SOULEVER ET PLIER.	1. Dépassement des limit de flexion du frein.2. Le contrepoids n'est p sur la feuille.	Ne pliez pas de matériau plus épais que ceux pour lesquels la machine a été conçue.Fixez le contrepoids pour réduire la force nécessaire pour soulever la feuille pli

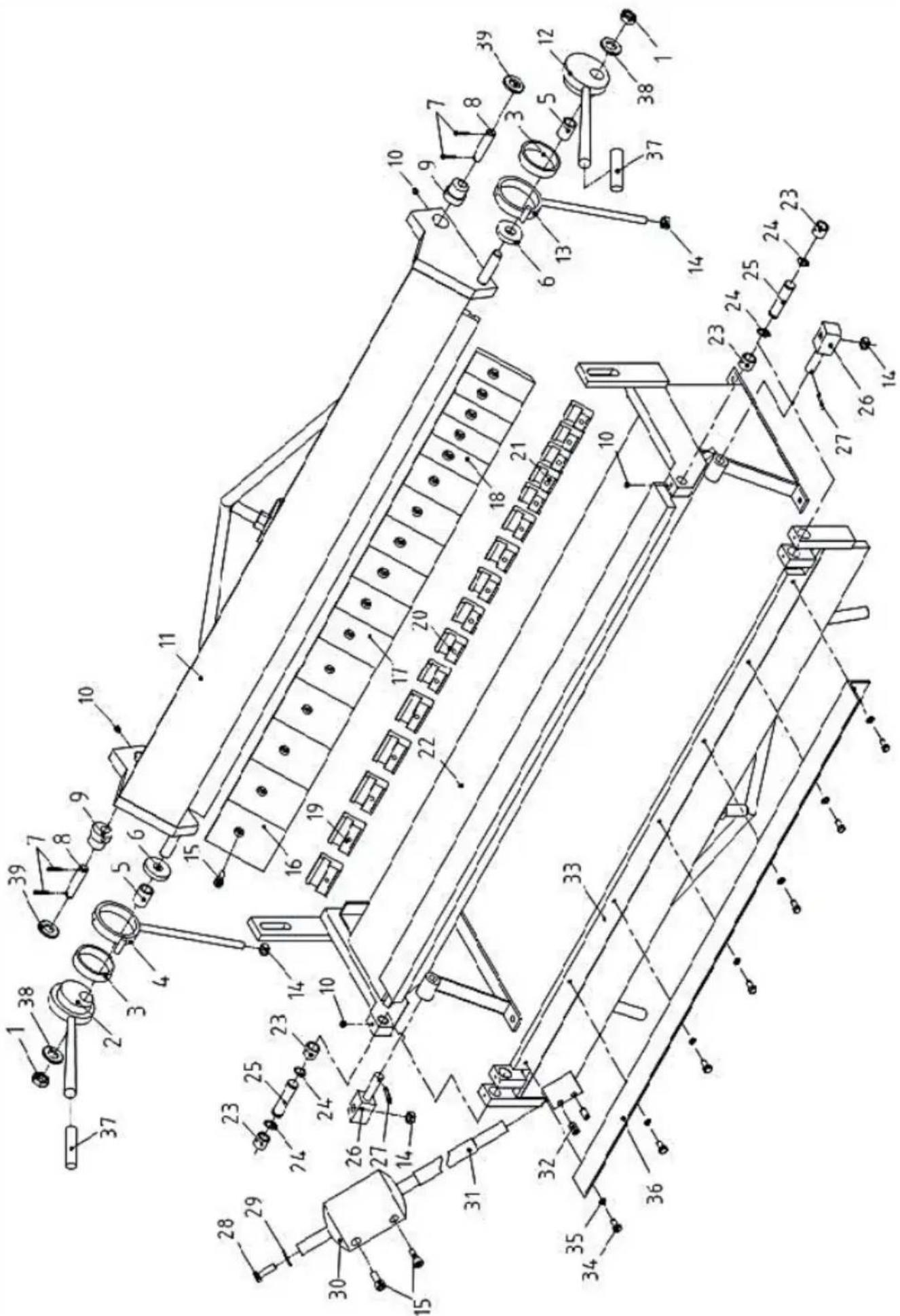

Réf.	Description	Qté.
1	Écrou M18	2
2	Poignée excentrique gauche	1
3	Grande rondelle	2
4	Bielle gauche	1
5	Rondelle	2
6	Douille d'espacement	2
7	Goupille fendue φ4X25	4
8	Broche φ16X70	2
9	arbre excentrique	2
10	Vis de réglage M8X8	4
11	Cadre de matrice supérieur	1
12	Poignée excentrique droite	1
13	Bielle droite	1
14	M12	4
15	M10X25	18
16	Matrices de frein 4"	5
17	Matrices de frein 3"	6
18	Matrices de frein 2"	5
19	Plaque de serrage 63 n	5
20	Plaque de serrage 45 n	6

Réf.	Description	Qté.
21	Plaque de serrage 34 m	5
22	Cadre	1
23	Cas	4
24	Bague d'arbre Φ18	4
25	Arbre	2
26	Arbre	2
27	Goupille fendue φ5X25	2
28	Boulon hexagonal M10X35	1
29	Joint plat Φ10	1
30	Contrepoids	1
31	Tige de contrepoids	1
32	Vis de réglage M12X20	2
33	Feuille courbée	1
34	Boulon hexagonal M8X16	7
35	Φ8	7
36	Plaque d'angle limite	1
37	Poignée	2
38	Φ18	2
39	Φ16	2

Avertissement - Pour réduire le risque de blessure, l'uti doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appliq produit et à tous les accessoires marqués de ce symb produits ainsi marqués ne doivent pas être jetés avec ordures ménagères, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
