W1.0×305A - Machine de pliage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de pliage (plieuse à tôle)
Marque	Vevor
Modèle	W1.0×305A
Longueur de pliage	305 mm (12 pouces)
Épaisseur max. de pliage (acier doux)	1,0 mm (20 gauge)
Angle de pliage	0° à 135°
Capacité de pliage en boîte	Oui (doigts amovibles)
Poids net estimé	35 kg
Alimentation	Manuelle (poignées)
Matériau du châssis	Acier
Finition	Peinture antirouille
Entretien	Lubrification hebdomadaire, nettoyage régulier
Sécurité requise	Lunettes de protection, gants, chaussures antidérapantes
Accessoires inclus	Contrepoids, poignées, jeux de matrices (3", 4", 2")
Réparabilité	Pièces détachées disponibles, schéma de démontage fourni
Fabricant	Shanghaiuxinmuyeyouxiangonsi
Importateur (UE)	SIHAO PTY LTD (Australie), Sanven Technology Ltd (États-Unis)
Garantie	Voir notice d'utilisation
Normes	Conforme à la directive 2012/19/CE (DEEE)
Usage	Pliage de tôles fines, boîtes, bacs

FOIRE AUX QUESTIONS - W1.0×305A Vevor

Comment régler la pression de serrage ?

Déplacez les écrous sur l'arbre de liaison vers le haut ou le bas. Pour augmenter la pression, serrez les écrous vers le HAUT ; pour la diminuer, vers le BAS. Effectuez un essai avec une pièce pour vérifier le maintien.

Comment ajuster la distance de recul (back gauge) ?

Desserrez les vis de réglage (C) à l'arrière de l'ensemble de maintien, insérez une clé dans le moyeu excentrique et tournez pour déplacer les doigts vers l'avant ou l'arrière. Serrez les vis une fois le réglage correct.

Quelle épaisseur de tôle puis-je plier avec cette machine ?

L'épaisseur maximale recommandée est de 1,0 mm (20 gauge) pour l'acier doux. Ne dépassez pas cette capacité pour éviter d'endommager la machine.

Comment aligner les doigts de frein ?

Effectuez un pliage d'essai à 90° à 50 mm de chaque extrémité. Si les bandes pliées ne sont pas identiques, ajustez la distance de recul côté correspondant. Répétez jusqu'à obtenir un alignement correct.

Dois-je lubrifier la machine ?

Oui, appliquez 5 à 6 gouttes d'huile 30W dans chaque orifice de graissage aux extrémités de la machine chaque semaine, ou plus souvent selon l'utilisation. Essuyez l'excès.

Comment utiliser le contrepoids ?

Fixez le contrepoids (A) à l'endroit indiqué sous la feuille de pliage et serrez les deux vis (B). Il réduit l'effort nécessaire pour soulever la feuille, mais ne l'utilisez pas comme poignée pour augmenter la force de pliage.

Quels matériaux puis-je plier ?

Principalement de l'acier doux propre et sec. Évitez les matériaux huileux ou avec des bords rugueux. Pour d'autres métaux, vérifiez la dureté et la capacité de la machine.

Que faire en cas de courbures imprécises ?

Vérifiez d'abord l'alignement des doigts, puis la distance de recul qui doit être égale des deux côtés. Si le serrage est insuffisant, réajustez la pression de serrage selon la procédure.

Comment régler la tige de butée ?

Desserrez l'écrou d'arrêt et la rondelle, effectuez le pliage en vous arrêtant en haut, puis serrez l'écrou et la rondelle contre le bloc d'arrêt. L'angle sera ainsi répété jusqu'à réinitialisation.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de sécurité, des gants en cuir et des chaussures antidérapantes. Gardez vos mains éloignées de la poutre de serrage pendant le pliage. Assurez-vous que la zone de travail est propre et bien éclairée.

MODE D'EMPLOI W1.0×305A Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Déballage

La plieuse Pan & Box est expédiée par le fabricant dans une caisse en contreplaqué soigneusement emballée. Inspectez soigneusement le produit à l'ouverture du colis.

Après avoir déballé l'appareil, inspectez-le soigneusement pour détecter tout dommage éventuel survenu pendant le transport. Vérifiez qu'il n'y a pas de pièces desserrées, manquantes ou endommagées. Signalez immédiatement toute pièce manquante au revendeur.

En cas de dommage, les réclamations pour dommages liés au transport doivent être déposées auprès du transporteur et relèvent de la responsabilité de l'utilisateur.

Caractéristiques

Modèle	W1,5×610Z	W1,5×915Z	W1,5×1220Z	W1,5×12 7 0Z	W1.0×305A
Longueur de courbure	24" (610 mm ±10 mm)	36" (910 mm ±10 mm)	48" (1220 mm ±15 mm)	50" (1270 mm ±15 mm)	12" (305 mm ±10 mm)
Épaisseur de pliage	1,5/16Ga				1/20Ga
Angle de courbure	0 — 1 35 °

CONSERVEZ CES INSTRUCTIONS

Merci d'avoir choisi notre cintreuse. Avant d'utiliser votre nouvel outil, veuillez lire attentivement ces instructions. Vous aurez besoin de ces instructions pour les avertissements de sécurité, les précautions, les procédures d'assemblage, d'opération, de maintenance, la liste des pièces et les schémas. Conservez votre numéro de facture avec ces instructions.

Écrivez le numéro de facture à l'intérieur de la couverture avant. Conservez les instructions et la facture dans un endroit sûr pour référence ultérieure.

Informations générales sur la sécurité

PRUDENCE

Pour votre propre sécurité, lisez toutes les instructions et précautions avant d'utiliser l'outil.

RÈGLES DE SÉCURITÉ

1. Portez des vêtements appropriés. Ne portez pas de vêtements amples, de gants, de cravates, de bagues, de bracelets ou d'autres bijoux qui pourraient se coincer dans les pièces mobiles de la machine.
2. Portez un couvre-chef protecteur pour contenir les cheveux longs.
3. Portez des chaussures de sécurité à semelles antidérapantes.
4. Portez des lunettes de sécurité. Les lunettes de vue classiques dotées de verres résistants aux chocs ne sont PAS des lunettes de sécurité.
5. Soyez vigilant et réfléchissez clairement. N'utilisez jamais d'outils lorsque vous êtes fatigué, en état d'ébriété ou sous l'effet de médicaments somnolents.
6. Maintenez la zone de travail propre. Un espace de travail en désordre favorise les accidents.
7. La zone de travail doit être correctement éclairée.
8. Gardez les visiteurs à une distance de sécurité de la zone de travail.
9. Tenez les enfants hors du lieu de travail. Sécurisez l'atelier. Utilisez des cadenas pour empêcher toute utilisation involontaire des outils.
10. Assemblez uniquement conformément à ces instructions. Un assemblage incorrect peut entraîner des dangers.
11. Lorsque les outils ne sont pas utilisés, rangez-les dans un endroit sûr, hors de portée des enfants. Inspectez les outils avant de les utiliser et de les réutiliser. Conservez les étiquettes et les plaques signalétiques des produits. Elles contiennent des informations de sécurité importantes.

SAVOIR UTILISER L'OUTIL

1. Utilisez l'outil adapté à la tâche. N'essayez pas de forcer un petit outil ou un accessoire à effectuer le travail d'un gros outil industriel. N'utilisez pas un outil à une fin pour laquelle il n'est pas prévu.
2. Ne forcez pas l'outil. Votre machine fonctionnera mieux et en toute

sécurité si elle est utilisée comme

prévu. N'utilisez PAS d'accessoires inappropriés pour tenter de dépasser la capacité nominale de la machine.

1. Surcharge de la machine. Une surcharge de la machine peut entraîner des blessures dues à des projections de pièces. NE PAS dépasser les capacités spécifiées de la machine.
2. Utilisation de la machine. NE PAS utiliser le frein comme outil de compression ou de broyage.
3. Dressage des bords du matériel. Avant de plier une tôle, chanfreinez et ébavurez toujours toutes les arêtes vives.
4. Réglages de la lame et entretien. Gardez toujours les lames pointues et correctement réglées pour des performances optimales. 7. Vérifiez les pièces endommagées. Avant d'utiliser n'importe quel outil ou machine, vérifiez avec précaution toute pièce qui semble endommagée. Vérifiez

l'alignement et la liaison des pièces mobiles qui peuvent affecter le fonctionnement de la machine.

AVERTISSEMENT

Les avertissements, mises en garde et instructions discutés dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions possibles ou ce qui pourrait se produire. Il doit être compris par l'opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés dans ce produit, mais doivent être fournis par l'opérateur.

Important :

Votre machine peut être expédiée avec un revêtement d'huile cireuse antirouille et de la graisse sur les surfaces métalliques non peintes exposées. Pour retirer ce revêtement protecteur, utilisez un dégraissant ou un nettoyant solvant. Pour un nettoyage en profondeur, certaines pièces devront parfois être retirées. N'UTILISEZ PAS d'acétone ou de nettoyant pour freins car ils peuvent endommager les surfaces peintes.

Suivez les instructions figurant sur l'étiquette du fabricant lorsque vous utilisez tout type de produit de nettoyage. Après le nettoyage, essuyez

les surfaces métalliques non peintes avec une légère couche d'huile ou de graisse de qualité pour les protéger.

AVERTISSEMENT

NE PAS UTILISER d'essence ou d'autres produits pétroliers pour nettoyer la machine. Ils ont de faibles points d'éclair et peuvent exploser ou causer

PRUDENCE

Quand vous utilisez des solvants de nettoyage, travaillez dans un endroit bien ventilé. Beaucoup de solvants de nettoyage sont toxiques s'ils sont inhalés.

Assemblage

IMPORTANT : Tenez compte des éléments suivants lorsque vous recherchez un emplacement approprié pour placer la machine :

1. Poids total de la machine.
2. Poids du matériel traité.
3. Dimensions du matériel à traiter par la machine.
4. Espace nécessaire pour les supports auxiliaires, les tables de travail et d'autres machines.
5. Dégagement des murs et autres obstacles.
6. Maintenez une zone de travail ajustée autour de la machine pour des raisons de sécurité.
7. Ayez la zone de travail bien éclairée avec un éclairage approprié.
8. Gardez le sol exempt d'huile et assurez-vous qu'il n'est pas glissant.
9. Retirez régulièrement les déchets et les rebuts et assurez-vous que la zone de travail

est exempte d'objets obstruants.

1. Si de grandes longueurs de matériel doivent être introduites dans la machine, assurez-vous

qu'elles ne s'étendront pas dans les allées.

Avant de commencer l'assemblage, prenez note des précautions suivantes

et suggestions.

1. La machine est-elle boulonnée à la palette ? Avant de tenter l'une des procédures d'assemblage, supprimez toutes les pièces détachées et le matériel, et

dévisser la machine de la palette.

1. MISE À NIVEAU : La machine doit être placée sur un sol en béton. Des dispositions pour la fixer doivent être mises en place avant l'installation de la machine.

La précision de toute machine dépend de son placement précis sur la surface de montage.

1. SOL : Cet outil répartit une grande quantité de poids sur une petite surface.

Assurez-vous que le sol est capable de supporter le poids de la machine, le matériel de travail et l'opérateur. Le sol doit également être une surface plane. Si l'appareil vacille ou bascule une fois en place, assurez-vous

d'éliminer ce problème en utilisant des cales.

1. DÉGAGEMENTS DE TRAVAIL : Prenez en considération la taille des objets à traiter. Assurez-vous de prévoir suffisamment d'espace pour pouvoir faire fonctionner la machine librement.

Ancrer la machine

1. Placez la machine sur un sol en béton ferme et plat.
2. Maintenez une distance de sécurité autour de la machine.
3. Ancrez la machine au sol comme indiqué sur le schéma à l'aide de boulons et de chevilles à expansion ou de tirants encastrés qui se connectent à travers des trous

.31" (7.87 mm)

.50" (12.7 mm)

dans la base du support. (Fig. 1)

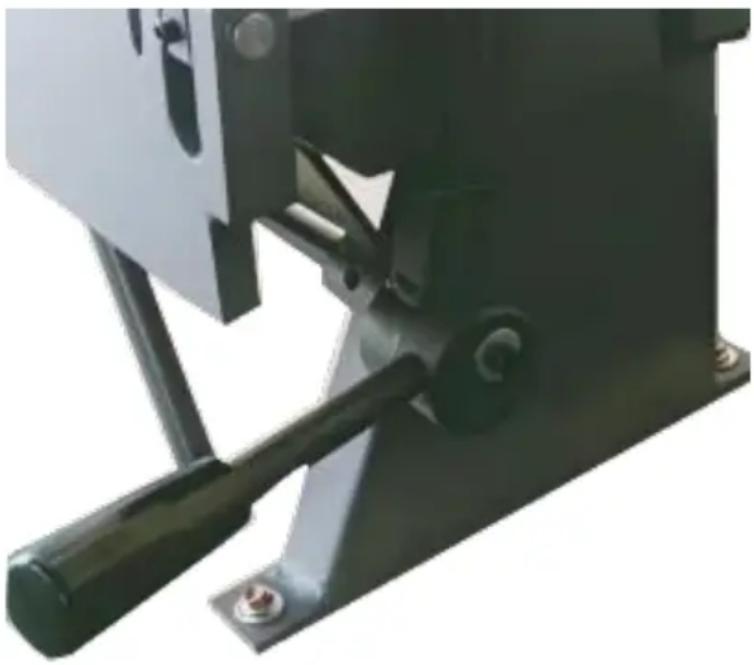

Fixation du contrepoids

1. Demandez à un assistant de tenir le contrepoids.
2. Retirez les deux boulons hexagonaux et faites glisser la tige du contrepoids dans le tuyau récepteur.
3. Lorsque la tige est au ras du bas du récepteur, serrez les boulons hexagonaux (Fig. 2).

NOTE

NE PAS utiliser le contrepoids comme poignée pour augmenter le pliage de la tôle, cela pourrait endommager les charnières ou la tôle.

Réglage de la tige de butée

La tige d'arrêt est utilisée pour répéter le pliage lorsque vous souhaitez que le pliage de la tôle s'arrête à la même position à chaque fois.

1. Desserrez l'écrou d'arrêt et la rondelle, puis effectuez votre pliage en arrêtant en haut du pliage.
2. Serrez l'écrou et la rondelle jusqu'au bloc d'arrêt.
3. L'angle de pliage peut maintenant être répété jusqu'à ce qu'il soit réinitialisé par l'opérateur.

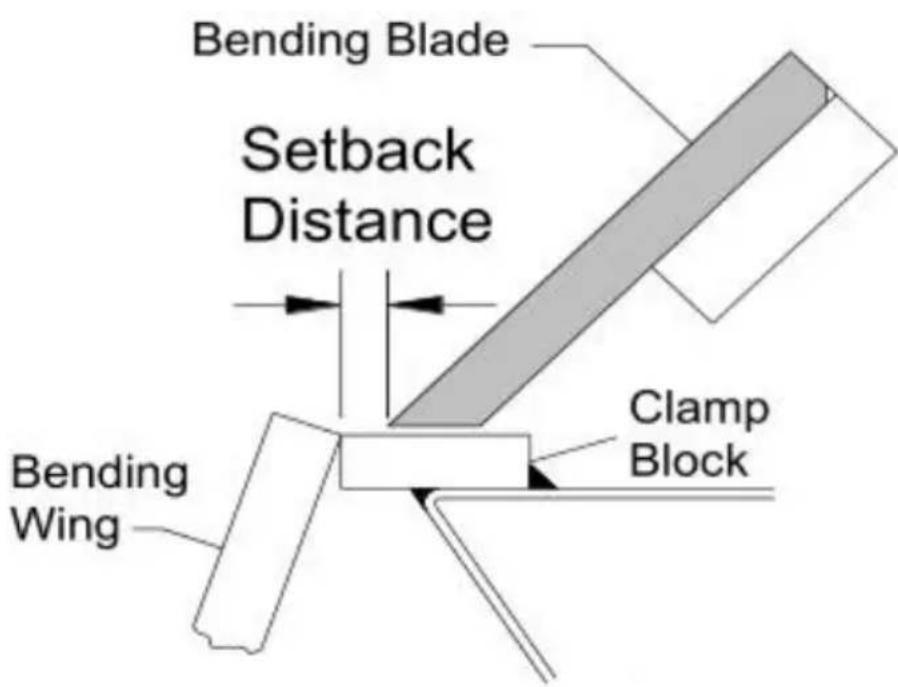

Réglage du recul

Le recul correspond à la distance entre le bord avant du doigt et l'avant du bloc de serrage, comme illustré sur l'image. Cette distance est déterminée par l'épaisseur de la pièce et le rayon intérieur du pli. Elle est généralement de 1,5 à 2 fois l'épaisseur du matériau. (Image 4)

1. Pour régler, assurez-vous que tous les doigts sont correctement alignés les uns avec les autres et que l'ensemble de maintien n'est pas verrouillé en position basse.

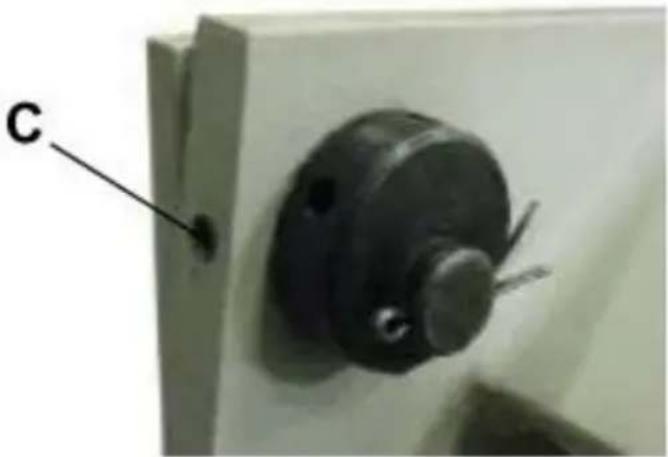

2. Desserrez les vis de réglage (C) à l'arrière de l'ensemble de maintien (Fig. 5).
3. Insérez un outil, comme une clé Allen, dans l'un des trous du moyeu excentrique et faites-le tourner, ce qui déplace l'ensemble de maintien vers l'avant ou vers l'arrière.
4. Lorsque les doigts sont à la bonne distance de retrait et parallèles au bord du bloc de serrage, serrez les vis de réglage (C).

Réglage de la pression de serrage

PRUDENCE

1. Une pression de serrage excessive peut « précharger » et déformer la pièce de manière permanente.
2. NE PAS plier des matériaux plus lourds que la capacité nominale, ni des longueurs plus courtes.
3. Utilisez un matériau avec des bords coupés en carré (un bord arrondi provoquera une courbure).
4. Plier un objet rond déformera ou entaillera le bord de la pince.
5. Ajustez la pression de serrage en fonction des différentes jauges.
6. N'utilisez pas de rallonge de tuyau sur les barres de serrage pour augmenter le levier.

La pression de serrage peut devoir être ajustée en fonction de l'épaisseur de la pièce. Une pression appropriée doit offrir une résistance moyenne lors de la traction sur la ou les poignées de maintien. À la fin, il doit y avoir un verrouillage définitif de la pièce sous la lame de serrage. Pour régler la pression, déplacez les écrous sur l'arbre de liaison fileté vers le haut ou vers le bas.

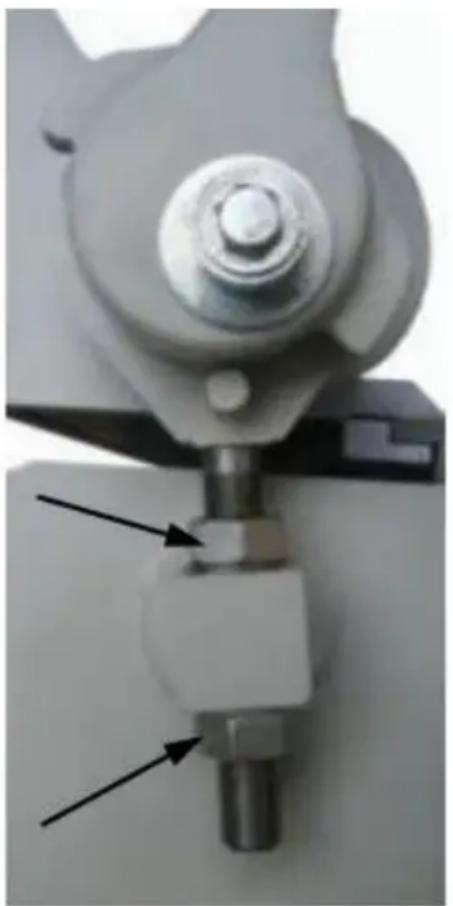

1. Pour régler la pression de serrage, serrez les deux côtés de la feuille de serrage avec une pièce dans le frein. a. Si la pression de serrage semble légère et que la pièce est lâche dans la pince, déplacez les écrous de réglage vers le HAUT.

b. Si la pression de serrage semble difficile et que vous ne pouvez pas verrouiller les poignées, déplacez les écrous de réglage vers le BAS. c. Une fois la pression ajustée, aucun autre réglage n'est nécessaire pour cette pièce d'épaisseur. (Un nouveau réglage peut s'avérer nécessaire lors d'un changement d'épaisseur.)

1. Retirez la pièce située sous la feuille de serrage, verrouillez la feuille avec les poignées et relâchez la pression sur l'écrou supérieur.
2. Déverrouillez la lame de serrage et tournez l'écrou inférieur d'un demi-tour dans le sens souhaité.
3. Verrouillez la lame de serrage, resserrez l'écrou supérieur et répétez l'étape 1 ci-dessus jusqu'à ce que la pression souhaitée soit atteinte.

Alignement des pinces (de bout en bout)

Effectuez un test de pliage à 90° à environ 2 po (50,8 mm) de chaque extrémité de la machine. Empilez les bandes pliées les unes sur les autres et vérifiez qu'elles sont pliées au même degré.

Si une bande est trop courbée, augmentez la distance de retrait de ce côté. Si une bande est trop peu courbée, diminuez la distance de retrait de ce côté. Encore une fois, déplacez le réglage du retrait au-delà du point

de retrait souhaité, puis vers l'avant pour supprimer le jeu.

Alignement des ailes courbées

La précision du pliage dépend de la surface supérieure de la feuille de pliage et de l'aile de pliage attachée qui affleure la face supérieure de serrage lorsque la feuille de pliage est en position abaissée. S'il apparaît qu'un réglage est nécessaire, contactez l'équipe de service locale ou le fabricant.

Opération

Lors de l'exécution d'opérations de pliage de base, il est important que les doigts du frein soient parallèles au bord du bloc de serrage. Assurez également que le retrait et la pression de serrage sont réglés correctement pour l'épaisseur du matériau à plier.

PRUDENCE

Portez toujours une protection oculaire appropriée, des chaussures de sécurité et des gants en cuir pour vous protéger des bords tranchants.

PRUDENCE

Gardez vos mains et vos doigts à l'écart de la poutre de serrage. Placez-vous côté machine pour éviter d'être heurté par le tablier de pliage lors du pliage.

PRUDENCE

Lorsque vous manipulez de grandes feuilles lourdes, assurez-vous qu'elles sont correctement soutenues.

Pliage de tôles

1. Soulevez et faites tourner la poignée de serrage (cw) dans le sens des aiguilles d'une montre pour soulever l'ensemble de serrage.

aiguilles d'une montre pour soulever l'ensemble de serrage.

1. Insérez la pièce entre le bloc de serrage et les doigts de frein.
2. Alignez les doigts de l'ensemble de maintien sur la ligne de pliage de la pièce et fixez-la en place en tirant la poignée de serrage vers

NOTE

NE PAS forcer la poignée de serrage. La pression de maintien doit seulement être suffisante pour maintenir la tôle en place pendant le pliage.

1. Tirez sur les poignées de pliage des feuilles jusqu'à ce que la pièce atteigne l'angle de courbure souhaité.
2. Abaissez la feuille de pliage, soulevez l'ensemble de maintien et retirez la pièce pliée.
3. Si vous effectuez un pliage en boîte ou en casserole, choisissez des doigts qui correspondent étroitement aux dimensions de la pièce finie.

INDEMNITÉ DE FLEXION

Pour plier une tôle avec précision, il faut tenir compte de la longueur de chaque pli. C'est ce qu'on appelle la marge de pliage. Soustrayez la marge de la somme des dimensions extérieures de la pièce pour obtenir sa longueur ou sa largeur totale. En raison des différences de dureté des tôles et du pli réalisé dans le sens du fil ou à contre-fil, des marges de pliage précises doivent parfois être calculées par tâtonnements.

Cependant, des marges de pliage d'usage général sont disponibles dans les ouvrages de travail des métaux ou sur Internet.

COMPRENDRE LE RETOUR ÉLASTIQUE

Le retour élastique, également appelé reprise élastique, résulte de la volonté du métal de reprendre sa forme initiale après compression et étirement. Une fois la lame de pliage retirée et la charge relâchée, la pièce se détend, forçant la partie pliée du métal à reprendre légèrement sa forme initiale.

La clé pour obtenir l'angle de pliage correct est de cintrer légèrement le métal et de le laisser revenir à l'angle souhaité. Tous les métaux présentent une certaine capacité de retour élastique.

SÉLECTION DES MATÉRIAUX

PRUDENCE

Le client doit déterminer que les matériaux traités par la machine ne sont pas potentiellement dangereux pour l'opérateur ou le personnel travaillant à proximité.

Lors de la sélection des matériaux, gardez ces instructions à l'esprit :

1. Le matériau doit être propre et sec (sans huile).
2. Le matériau doit avoir une surface lisse pour pouvoir être traité facilement.
3. Les propriétés dimensionnelles du matériau doivent être cohérentes et ne pas dépasser les valeurs de capacité de la machine.
4. La structure chimique du matériau doit être cohérente.
5. Achetez de l'acier certifié auprès du même fournisseur lorsque cela est possible.

LUBRIFICATION ET ENTRETIEN

AVERTISSEMENT

L'entretien doit être effectué régulièrement par du personnel qualifié. Suivez toujours les précautions de sécurité appropriées lorsque vous travaillez sur ou à proximité de machines.

1. Vérifiez quotidiennement toute condition dangereuse et corrigez-la immédiatement.
2. Vérifiez que tous les écrous et boulons sont correctement serrés.
3. Nettoyez la machine et la zone qui l'entoure chaque semaine.
4. Lubrifiez les composants filetés et les dispositifs coulissants.
5. Appliquez un lubrifiant antirouille sur toutes les surfaces non peintes.

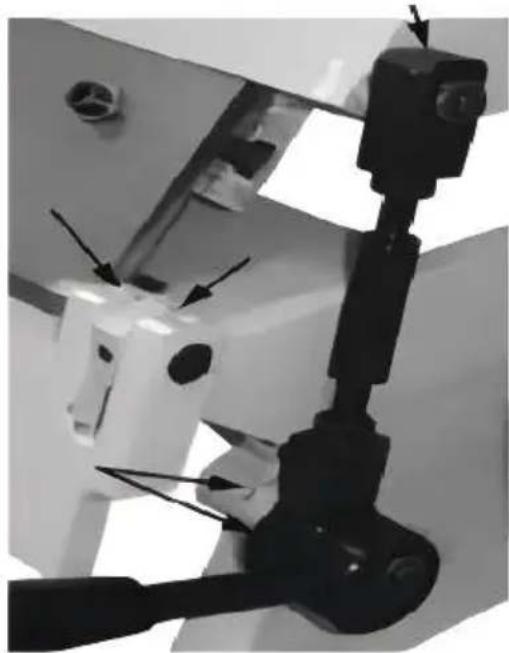

Orifices de graissage

À l'aide d'une burette d'huile avec une huile de bonne qualité #30W, appliquez 5 à 6 gouttes dans chaque

orifice aux deux extrémités de la machine. Répétez chaque semaine, ou plus

souvent en fonction de l'utilisation. Essuyez tout excès d'huile.

NOTE

Un entretien approprié peut augmenter la durée de vie de votre machine.

Assemblage de machines

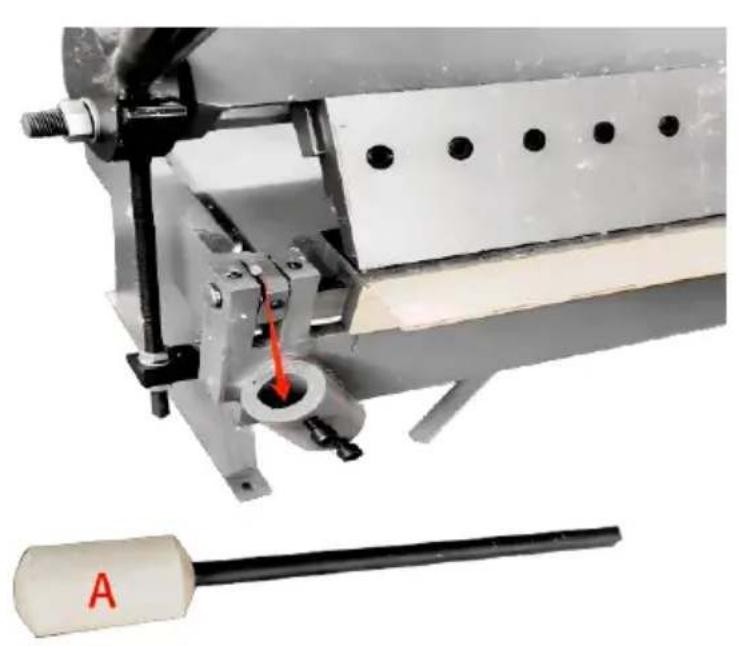

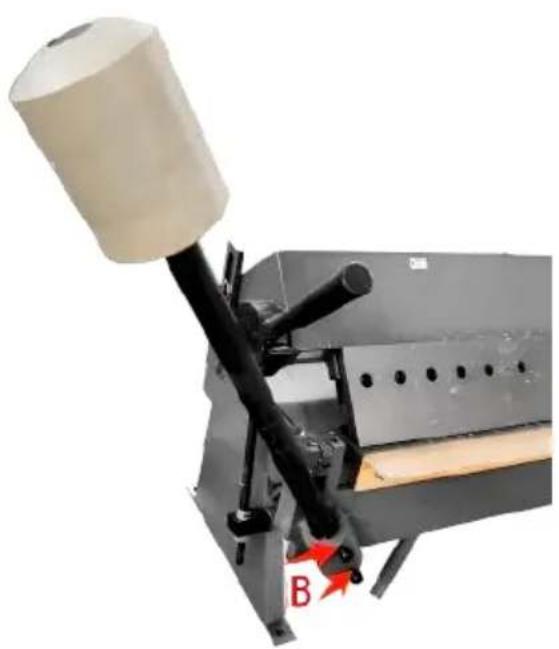

Placez le marteau à contrepoids (A) à l'endroit indiqué par la flèche (comme indiqué sur la figure ci-dessous).

Serrez les deux vis (B).

DÉPANNAGE

FAUTE	CAUSE PROBABLE	REMÈDE
COURBURES IMPRÉCISES	1. Les doigs ne sont pas alignés2. La distance de recul pas égale d'un côté à l'a3. L'ensemble de serrer maintain pas la piece fermement.	Suivez la procédure d'alignement des doigs appropriée.Mesurez la distance avec précision et réglez-la en conséquence.Réajuster la pression de serrerage.
FEUILLE PLIANTE DIFFICILE À SOULEVER ET PLIER.	1. Dépassement des limit de flexion du frein.2. Le contrepoids n'est pas sur la feuille.	Ne pliez pas de matériel plus écais que ceux pour lesquels la machine a été conçue.Fixez le contrepoids pour réduire la force nécessaire pour soulever la feuille pli

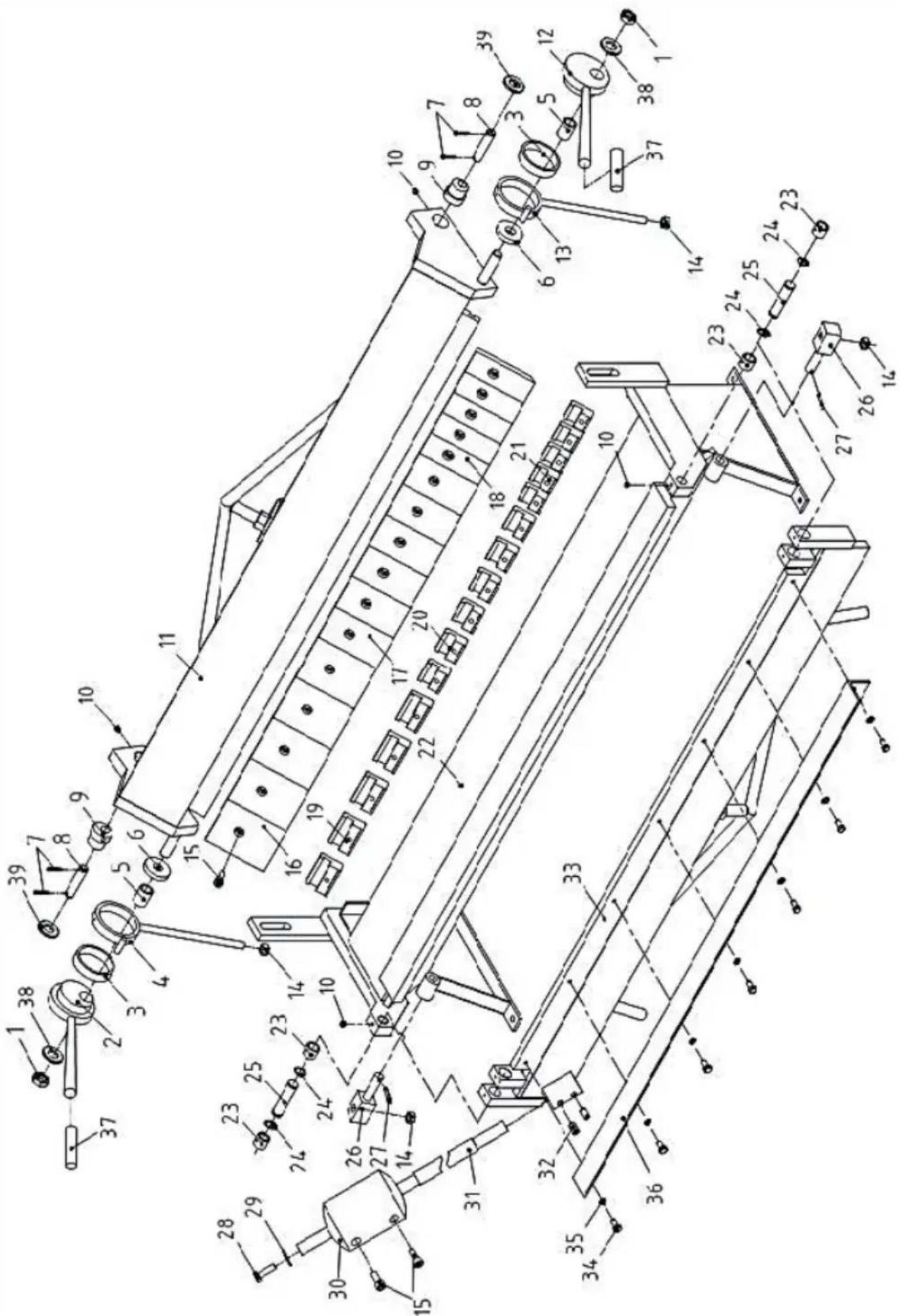

Réf.	Description	Qté.
1	Écrou M18	2
2	Poinée excentrique gauche	1
3	Grande rondelle	2
4	Bielle gauche	1
5	Rondelle	2
6	Douille d'espacement	2
7	Goupille fendue φ4X25	4
8	Broche φ16X70	2
9	arbre excentrique	2
10	Vis de réglage M8X8	4
11	Cadre de matrice supérieur	1
12	Poinée excentrique droite	1
13	Bielle droite	1
14	M12	4
15	M10X25	18
16	Matrices de frein 4"	5
17	Matrices de frein 3"	6
18	Matrices de frein 2"	5
19	Plaque de serrage 63 n	5
20	Plaque de serrage 45 n	6

Réf.	Description	Qté.
21	Plaque de serrage 34 n	5
22	Cadre	1
23	Cas	4
24	Bague d'arbre Φ18	4
25	Arbre	2
26	Arbre	2
27	Goupille fendue φ5X25	2
28	Boulon hexagonal M10X35	1
29	Joint plat Φ10	1
30	Contrepoids	1
31	Tige de contrepoids	1
32	Vis de réglage M12X20	2
33	Feuille courbée	1
34	Boulon hexagonal M8X16	7
35	Φ8	7
36	Plaque d'angle limite	1
37	Poignée	2
38	Φ18	2
39	Φ16	2

Avertissement - Pour réduire le risque de blessure, l'ut doit dire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive française 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union française. Ceci s'appliq produit et à tous les accessoires marqués de ce symb produits ainsi marqués ne doivent pas être jetés avec ordures menagères, mais doivent être déposés dans un de collecte pour le recyclage des apparils électriques électroniques.

Fabricant : Shanghaiuxinmuyeyouxiangonsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
