GEBRUIKSAANWIJZING W1.0×305A Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich hetrecht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produit is afhankelijk van het product dat u hebts ontvangen. Neemt u het o kwalijk dat we u Niet更是 op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Uitpakken

De Pan & Box Brake worden vanuit de fabrikant geleverd in een zorgverpakte multiplex koffer. Controller het product grondig bij het opener van de verpakking.

Controleer het apparaat na het uitpakken zorgvuldig op eventuele transportschade. Controleer op losse, ontbrekende of beschadigde onderdelen. Meld ontbrekende onderdelen onmiddelijk aan de dealer. Indien er schade is ontstaan, dient u een claim voor transportschade希望大家 bij de vervoerder. Deze schade is voor rekening van de gebru

Specifications

Model	B1,5×610Z	B1,5×915Z	B1,5×1220Z	B1,5×12 7 0Z	W1.0×305A
Buiglengte	24" (610 mm ±10 mm)	36" (910 mm ±10 mm)	48" (1220 mm ±15 mm)	50" (1270 mm ±15 mm)	12" (305 mm ±10 mm)
Buigdikte	1,5/16Ga				1/20Ga
Buighoek	0 — 1 35 °

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onderne buigmachine. Lees deze instructi
aandachtig door voordat u uw nieuwe gereedschap gaat gebruiken. De
instructies hebt u nodig voor de veiligheidswaarschuwingen,
voorzorgsmaatregelen, montage, operatie, onderhoudsprocedures,

Stuklijst en diagrammen. Bewaar uw factuurnummer bij deze instructies Schrijf het factuurnummer aan de binnenkant van de omslag. Bewaar instructies en de factuur op een veiligeplaats, Bewaar op een droge voor toekomstig gebruik.

Algemene veiligheidsinformatie

VOORZICHTIGHEID

Voor jouw eigengeiligkeit , lezen alle van de instructies Envoorzorgsmaatregelen voor operationeel hulpmiddel .

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast{kennen komen te zitten in bewegende onderdelen van de machine.
2. Draag een beschermendehaarbedekking om langhaar te bedekker
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag een veiligheidsbril. Een gewone bril heeft alleen stootvastelenzen. Het is GEEN veiligheidsbril.
5. Wees alert en denk.hlder. Gebruik nooit gereedschap als u moed dronken bent of medicijnen gebruikt die slaperigheid verooorzaken.
6. Houd uw werkplek schoon. Een rommelige werkplek is een risico ongelukken.
7. Het werkgebied要去 goed verlichtল.
8. Houd bezoekers op veilige afstand van het werkgebied.
9. Houd kinderen buiten de werkplek. Zorg voor een kindveilige werkp. Gebruik hangsloten om onbedoeld gebruik van gereedschap te voorkomen.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
11. Bewaar gereedschap dat u Niet gebruikt op een droge, veilige pla buiten bereik van kinderen. Controller het gereedschap vór opslag en hergebruik. 12. Zorg ervoor dat de productlabels en naamplaatjes goed zichn. Deze bevatten belangrijke veiligheidsinformatie.

WEET HOE JE HET GEREEDSCHAP MOET GEBRIKEN

1. Gebruik het juiste gereedschap voor de klus. Probeer NIET een kl gereedschap of hulpstuk te forceren om het werk van een groot indu gereedschap te doen. Gebruik een gereedschap NIET voor een doel waarvoort het Niet bedoeld is.
2. Forceer het gereedschap nicht. Uw machine presteert beter en veilig als u hem gebruikt zoals

bedoeld. Gebruik GEEN ongeschichte hulpstukken om de nominale capaciteit van de machine te overschrijden.

capaciteit van de machine NIET .

1. Gebruik van de machine. Gebruik de rem NIET als pers- of breekgereedschap.
2. Randen van het materiaal afwerken. Voordat uplaatwerk buigt, mo algid alle scherpe randen aftschuinen en ontbramen.
3. Bladaanpassingen en onderhoud. Houd de messen algijd scherp en goed afgesteld voor optimale prestaties.7.Controleer op beschadigde onderdelen. Voor met behulp van een gereedschap of machine, voorzichtig Controller elk onderdeel dat beschadigd lijkt. Controller deuitlijning en binding van bewegende delen die de juiste werkung kinne beinvloeden machinebediening

WAARSCHUWING

De waarschuwingen , waarschuwingen en instructies besproken in ditinstructie handmatig kan nicht omslag alle möglichk voorwaarden of situatzou konnen voorkomen . Het要去en zich begrepen door de exploitantgewoon gevoel En voorzichtigheid Zijn factoren Dat kan nicht zich gebounaar binnen dit product , maar要去en zich geleverd door de operator

Belangrijk:

Uw machine kan geleverd zijn met een roestwerende wasachtige olielaen vet op deblootgestelde, ongescholderde metalen oppervlakken. Omdeze beschermende coating te verwijderen, Gebruik een ontveter ofoplosminderleiniger. Voor een grondige reiniging is het af en toe nodigeneke onderdelen te verwijderen. GEBRUIK GEEN aceton ofremmenreiniger, omdat deze de gelakte oppervlakken könnenbeschadigen.

Volg alsijd de instructies op het etiket van de fabrikant wonneer u een schoonmaakproduct gebruikt. Na het schoonmaken, Veeg ongescholderde metalen oppervlakken af met een dun laagje hoogwaardige olie of vet bescherming.

WAARSCHUWING

DOEN NIET GEBRUK benzine of ander aardolie producten maar schoode machine . Zij hebben laag flash punten En kan ontploffen of oorz

VOORZICHTIGHEID

Wonneer gebruik makend van schoonmaak oplosmiddelen werk in A gogeventileerdgebied . Veel schoonmaak oplosmiddeleningeacadmd .

Montage

BELANGRIJK: Houd bij het bekijken rekening met het volgende: voor geschikte locatie om de machine teplaatsen:

1. Totaalgewicht van de machine.
2. Gewicht van het verwerkte materiaal.
3. Afmetingen van het materiaal dat door de machine verwerkt要去 worden.
4. Ruimte nodig voor hulpstandaards, werktafels of andere machines.
5. Afstand tot muren en andere obstakels.
6. Zorg voor voldoende werkruimte rond de machine voor de veilighei
7. Zorg ervoor dat de werkplek goed verlicht is met de juiste verlicht
8. Zorg ervoor dat de vloer vrij is van olie en nicht glad is.
9. Verwijder regelmatig schroot en afvalmaterial en zorg ervoor dat hwerk goed worden uitgevoerd.

het gebied vrij is van belemmerende objecten.

1. Als er lange stukken materiaal in de machine要去en worden gezorg er dan voor dat

Voordat u met de montage begint, dient u rekening te houden m volgende voorzorgsmaatregelen

en suggesties.

1. Is de machine vastgeschroefd aan de pallet? Voordat u een van de volgende probeert montageprocedures verwijderen alle losse onderdelen en hardware en Maak de machine los van de pallet.
2. WATERPAS ZETTEN: De machine要去 een vlakke, betonnen worden geplaatst.

Voordat de machine worden geplaatst,要去en er voorzieningen voor de bevestiging zich aangebracht.

De nauwkeurigheid van elke machine is afhankelijk van de preciezeplaatsing ervan op het montageoppervlak.

1. VLOER: Dit gereedschap verdweit een groot gewicht over eenklein gebied. Zorg ervoor dat de vloer het gewicht van de vloer kan dragede machine, het werkmaterial en de operator. De vloer moet ook...een vlakke ondergrond. Als het apparaat wiebelt of schommelt als helaenmaal op+zijnplaats staat, zorg er dan voor datVerwijder dit door vulplaatjes te gebruiken.
2. WERKRUIMTE: Houd reckening met de grootte van de te verwerken materiaal. Zorg ervoor dat u voldoende ruimte voor uzelt heeft.

om de machine vrij te kunnen bedieren.

Het verankeren van demachine

1. Plaats de machine op stevige en vlakke betonnen vloer.
2. Zorg voor een veilige afstand rond de machine.
3. Veranker de machine a de vloer, zoals weergeve in het diagram, met behulp van bouten en expansiepluggen of

.31" (7.87mm)

.50" (12.7mm)

verzonken trekstangen die via gaten in de basis van de standard wa

aangesloten (Afb. 1).

Het contragewicht bevestigen

1. Laat een helper het contragewicht vasthouden.
2. Draai de tweet zeskantbouten los en schuif de contragewichtstang in de ontvangerbuis.
3. Wanneer de stang geleijk ligt met de onderkant van de ontvanger, draait u des zeskontbouten vast (Afb. 2).

OPMERKING

DOEN NIET gebruk de tegengewicht hendel maar salarisverhoging de bublad . Jij können schade de scharnieren of de buigen blad .

Het afstellen van de stopstang

De stopstang worden gebrukt voor herhaaldelijk buigen als u de buiging blad om op hetzelfde moment te stoppen positie elke keer.

1. Draai de stopmoer en de ring los en maak de bocht, totdat deze bovenaan de bocht stocht.
2. Draai de moer en de ring vast tot aan het aanslagblok.
3. De buighoek kan nu worden herhaald totdat deze door de operato opnieuw worden ingesteld.

De setback aanpassen

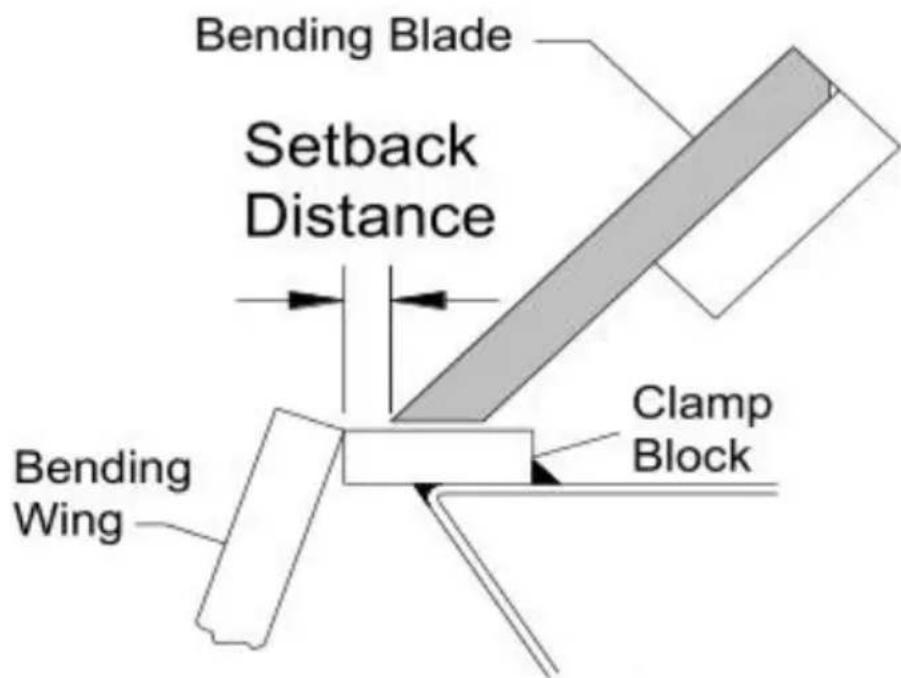

De terugslag is de afstand van de voorkant van de vinger tot de vo van het klemblok, zoals weergegeven in de afbeelding. Deze afstand bepaald door de dikte van het onderdeel en de binnenradius van de buiging. De terugslag bedraagt doorgaans 1,5 tot 2 keer de materiaal (Afb. 4)

1. Zorg er bij het afstellen voor dat alle vingers goed op een lijn ligelijk aan en dat de bevestigingsconstructie Niet in de omlaagpositie is vergrendeld.

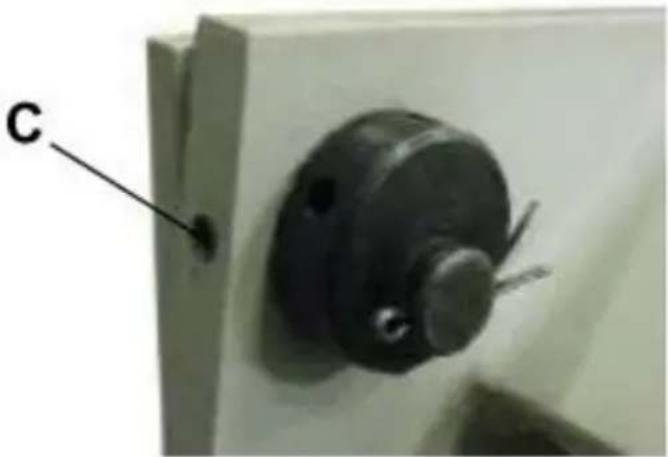

2. Draai de stelschroeven (C) aan de hinterkant van de bevestigingsconstructie los (Afb. 5).

3. Plaats een gereedschap, zoals een A lien sleutel in een van de spaakgaten van de excentrische naaf en draai deze , waardoor de bevestigingsconstructie� voren of� nacheren beweegt.

4. Wanneer de vingers de juiste terugstelafstand hebben en evenwijidig aan de rand van het klemblok, draait u de stelschroeven (C) vast.

De klemdruk aanpassen

VOORZICHTIGHEID

1. Een te hove klemdruk kan de rem “voorbelasten ” en permanent
2. Buig GEEN materiaal dat zwaarder is dan de nominale capaciteit, kortere lengtes.
3. Gebruik materiaal metrecht afgeknipte randen. (Een opgerolde rand kromtrekken).
4. Als u een rond voorwerp buigt, za de rand van de klem kromtrekk beschadigd raken.
5. Pas de klemdruk aan voor verschillende metaaldiktes.
6. Gebruik geen pijpverlengstuk op de klemstangen om meer hefboom verkrijgen.

De klemkracht要去 möglichk worden aangepast als de dikte van het werkstuk verandert. Een geschikte druk要去 een gemiddelde weerstan hebben bij het terugtrekken van de aandrukhendel(s). Aan het einde de slag要去 een definitieve vergrendeling van het werkstuk onder klemlad�.

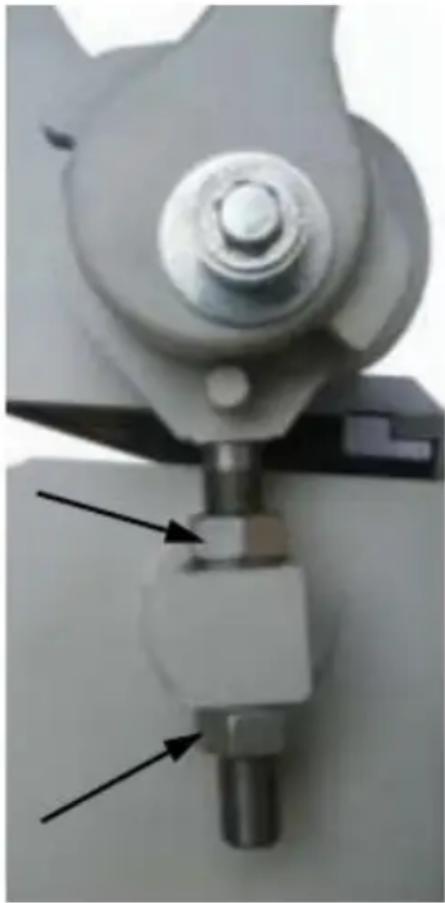

Om de druk aan te passen, beweegt u de moeren op de schroefdra omhoog of omlaag.

1. Om de klemdruk af te stellen, draait u beiden+zijden van het klem met een tussenstuk in de rem.

a. Als de klemkrachtlicht lijkt en het onderdeel los in de klem zit,

dan de afstelmoeren OMHOOG.

b. Als de klemkracht te hoog lijkt en u de handgrepen nicht kunt vergrendelen, draait u de afstelmoeren NAAR BENEDEN.
c. Zodra de druk goed aanvoelt, zich er geen verdere aanpassingen r voor dit diktestuk. (Bij het wijzigen van de dikte kan het nodig zich opnieuw aan te passen.)
2. Verwijder het klemdeel onder het klemblad vandaan,zet het blad met de handgrepen en LAST de druk op de bovenste moer los.
3. Ontgrendel het klemlad en draai de onderste moer een halve slag gewenste richting.
4. Vergrendel het klemlad, draai de bovenste moer opnieuw vast en herhaal stap 1 hierboven totdat de gewenste druk is bereikt.

Klemuitlijning (van eind tot eind)

Maak een testbuiging van 90^ op onceveer 50,8 mm van elk uiteinde de machine. Stapel de gebogen stroken op elkaar en controllerer of zo bezelfde mate�ngebogen.

Als een strook te ver doorgebogen is, vergroot u de terugslagafstand die kant. Als een strook te weinig doorgebogen is, verkleint u de

terugslagafstand aan die kant. Verplaats de terugslagaanpassing opnieu voorbij het gewenste terugslagpunt en verwolgensaar voren om despeling te verwijderen.

Uitlijning van de buigende vleugel

De buignauwkeurigheid is afhankelijk van hetfeit of het boenvlak var buigblad en de.daaraan bevestigde buigvleugel gelijk liggen met het boenvlak van het klemblok wonneer het buigblad zich in de neergela positie bevindt. Als er een aanpassing nodig blijkt, neem dan contact met het lokale serviceteam of met de fabrikant.

Operatie

Bij het uitvoeren van eenvoudige buigbewerkingen is het belangrijk dat vingers van de rem parallel lopen met de rand van het klemblok. Zo ook voor dat u de juiste terugslag en klemdruk instelt voor de dikte te buigen materiaal.

VOORZICTIGHEID

Draag.altijd een goede oogbescherming met zijkappen,veiligheidsschoenen handschoenen om uzelf te beschemen gegen bramen en scherpe

VOORZICHTIGHEID

Houd handen en vingers uit de buurt van de klembalk. Ga aan de z machine staan om te voorkomen dat u geraakt worden door het buigsch wanner dit omhoog komt om te buigen.

VOORZICHTIGHEID

Zorg ervoor dat große, zware platen goed worden ondersteund als u verplaatst.

Buigen van plaatwerk

1. Til de klemhendel (cw) omhoog en draai deze met de klok mee de klemconstructie omhoog te brengen.
2. Plaats het losse onderdeel tussen het klemblok en de remvingers.
3. Lijn de vingers van de klemconstructieuit met de afgetekende buig van het onderdeel en klem het vast door de klemhendel maar achtere trekken.

OPMERKING

DOEN NIET kracht de klemmen hendel. De vasthouden druk alleen maar+zijn nauw genoegaar uilstel de laken metaal van verhuizen wa buigen.

1. Trek aan de handgrepen van het buigblad totdat het stuk de gewe Hoogte hebelt bereikt.

gewenste buighoek.

1. Laat het buigblad zakken, til de bevestigingsconstructie op en verw het gebogen.Deel.
2. Als u dozen en pannen gaat buigen, kies dan vingers die zo goe möglichk passen bij de afmetingen van het eindproduct.

BUIGTOELAGE

Omplaatmetaal nauwkeurig te buigen, moet u rekening houden met c totale lenghte van elke buiging. Dit worden buigtolerantie genoemd. Trek buigtolerantie af van de som van de buitenafmetingen van het onderom de werkelijkte totale lenghte of bredte van het onderdeel te verkrij Vanwege verschillen in de hardheid van het plaatmetaal en hetfeit o bruiging met de nerf mee of ertegenin worden gemaatk,要去en exactetolerancies soms door middel van vallen en opstaan worden bepaald.

Buigtolerancies voor algemeen gebruik zich erchter te vinden in metaalbewerkingsboeken of op internet.

INZICT IN DE TERUGSPRING

Lente Terugvering, ook wel elastisch herstel genoemd, is het gevolg v hetfeit dat het metaal na compressie enrek terug wil keren maar z

oorspronkelijke vorm. Nadat het gebogen deel van het metaal is verw en de belasting is opgeheven, ontspant het onderdeel zich, waardoor gebogen deel van het metaal enigszins terugkeert maar+zijn oorspronke vorm.

De sleutel tot het verkrijgen van de juiste buighoek is om het metaa ver te buigen en het terug te lately veren maar de gewenste hoek. A metalen vertonen een zekere mate van terugvering.

MATERIALALSECTIE

VOORZICHTIGHEID

De klant要去 vaststellen dat de materialen die door de machine worverwerkt, GEEN potentieel gevaar opleveren voor de bediener of het pdat in de buurt werkct.

Houd bij het selecteren van materialen rekencing met de volgende instructies:

1. Het materiaal moet schoon en droog zijn (zonder olie).
2. Het materiaal要去en glad oppervlak hebben, zodate het gemakke bewerken is.
3. De maatvoeringeigenschappen van het materiaal要去en consistent en de capaciteitswaarden van de machine Niet overschrijden.
4. De chemische structuur van het materiaal moet consistent zijn.
5. Koop, indien möglichk, gecertificeerd staal vandezelfde leverancier.

SMERING EN ONDERHOUD

WAARSCHUWING

Onderhoud要去 regelmatig worden uitgevoerd door gekwalificeerd pers Volg altijd de juiste veiligheidsmaatregelen wonneer u aan of in de bu machines werk.

1. Controller dagelijks op onveilige situatuies en los deze meteen op.
2. Controller of alle moeren en bouten goed vastzitten.
3. Maak de machine en de omgeving ervan wekelijks schoon.
   4.Smeer de schroefdraadonderdelen en de glijvoorzieningen.
4. Breng een roestwerend smeermiddel aan op alle nicht-geverfde oppervlakken.

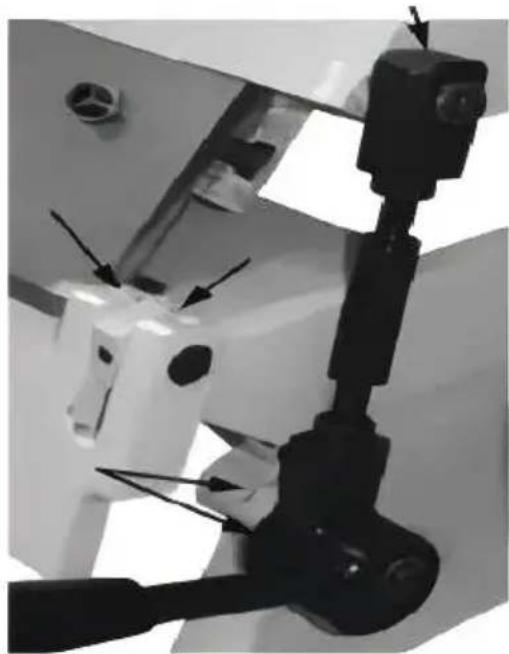

Oliehavens

Gebruik een olieblik met een goede kwaliteit #30W olie en breng 5-6 druppels aan in elk

van de poorten aan beiden uiteinden van de machine. Herhaal dit wek of vaker

vaak afhankelijk van het gebruik. Veeg overtollige olie af.

OPMERKING

Juist onderhoud kan toename de leven verwachting van jouw machine.

Machine assemblage

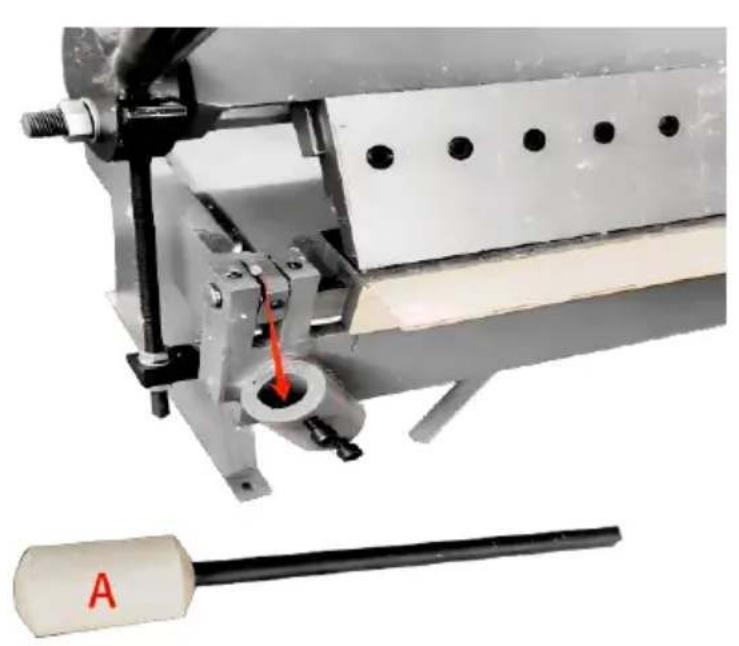

Plaats de contragewichthamer ( A) op de door de pijl aangegeven positie (zoals weergegeven in de onderstaande afbeelding).

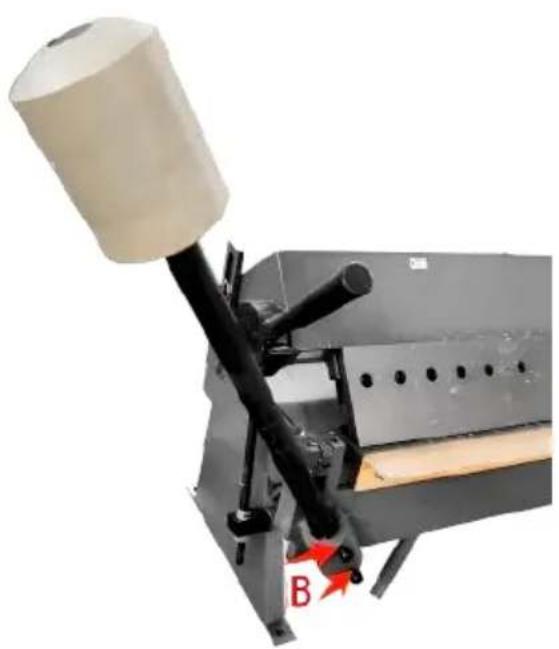

Draai de twee schroeven (B) vast

PROBLEEMOPLOSSING

SCHULD	WAARSCHIJNLIJKE OORZAAK	REMEDIE
ONNAUWKEURI GE BOCHTEN	1. Vingersল nicht uitgel 2. De terugvalafstand is gelijk van de ene kang to andere kang 3. De klemconstructie hou het onderdeel Niet goed vast.	Volg de juiste procedure het uitlijnen van de vinger Meet nauwkeurig de afstaren stel deze dienovereenkomstig in. Stel de klemdruk opnieuw
GEBOGEN BLAD IS MOEILIJK OP TE TILLEN EN BUIGEN.	1. Overschrijding van de buiggrenzen van de rem. 2. Contragewicht staat no op blad.	Buig geen materiaal dat dikker is dan waarvoor de machine is onworpen. Bevestig het contragewicht om de kracht die nodig is buigende bladeren op te tillen, te verminderen.

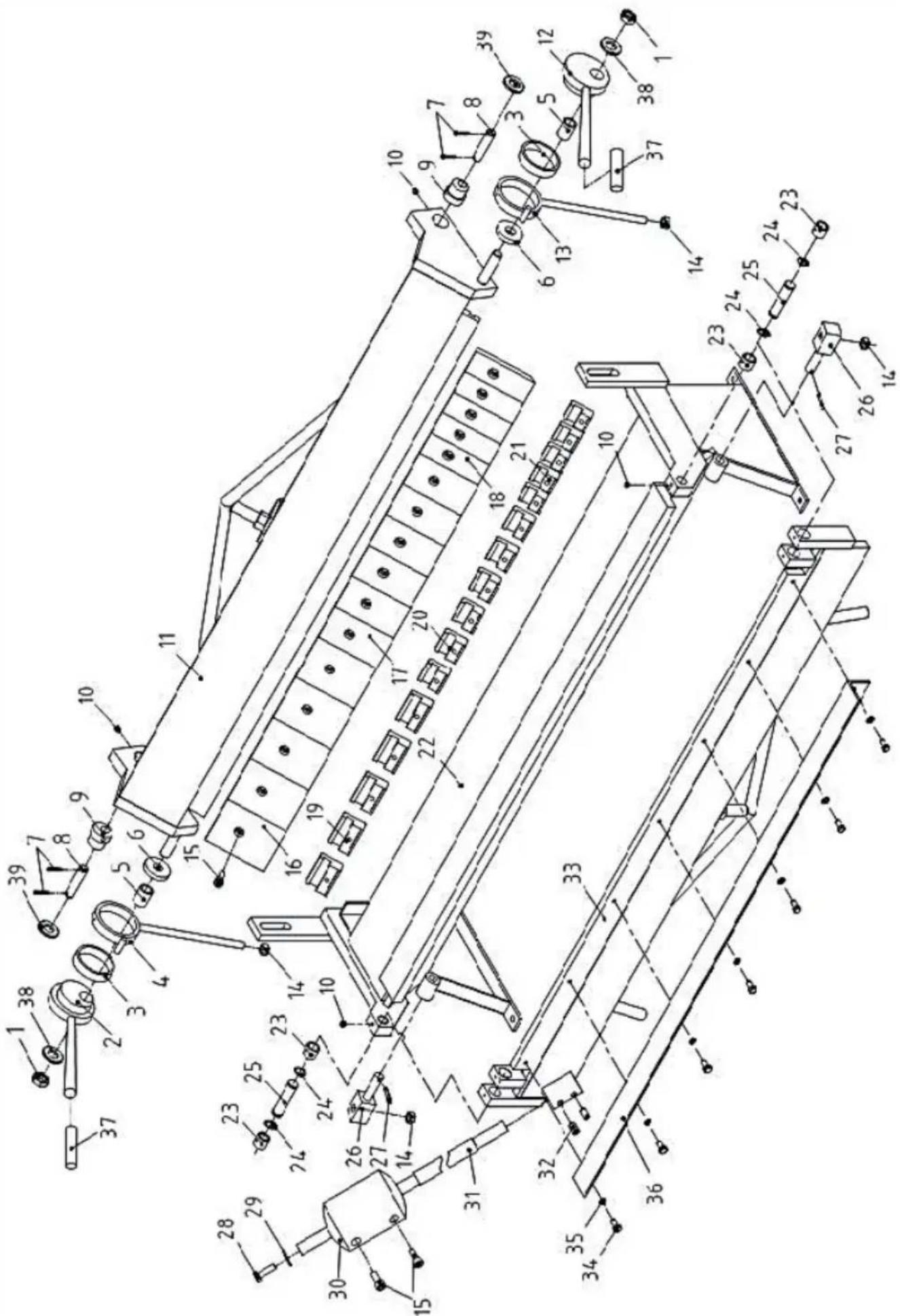

Refere ntie.	Beschrijving	AANT AL
1	Moer M18	2
2	Linker excentrische handgreep	1
3	Grote wasmachine	2
4	Linker drijfstang	1
5	Wasmachine	2
6	Afstandsbus	2
7	Splitpen φ4X25	4
8	Pen φ16X70	2
9	Excentrische schacht	2
10	Stelschroef M8X8	4
11	Bovenste matrijsframe	1
12	Rechter excentrische handgreep	1
13	Rechter drijfstang	1
14	M12	4
15	M10X25	18
16	Remblokken 4"	5
17	Remblokken 3"	6
18	Remblokken 2"	5
19	Klemplaat 63mm	5
20	Klemplaat 45mm	6

Referentie.	Beschrijving	AANTAL
21	Klemplaat 34mm	5
22	Kader	1
23	Geval	4
24	Schachstring Φ18	4
25	Schacht	2
26	Schacht	2
27	Splitpen φ5X25	2
28	Zeskantbout M10X35	1
29	Vlakke pakking Φ10	1
30	Tegengewicht	1
31	Tegengewichtstang	1
32	Stelschroef M12X20	2
33	Buigend blad	1
34	Zeskantbout M8X16	7
35	Φ8	7
36	Limiethoekplaat	1
37	Handvatgreep	2
38	Φ18	2
39	Φ16	2

Waarschuwing: om het risico op letsel te verminderen, gebruiker de gelebruiksaanwijzing zorgvuldig te lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgekruiste vuilnisb geeft aan dat het product in de Europese Unie geschefal要去 worden ingezameld. Dit geldt voor het prodale accessoires die met dit symboolঃn gemarkeerd. Producten die als zodanigঃn gemarkeerd, mogen Niet het normale huisvuil worden weggegooid, maar要去 worden ingeleverd bij een inzamelpunt voor de recycling elektrische en elektronische apparaten.

Fabrikant: Shanghaiimuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerdaar AUS:SIHAO PTY LTD.1ROKEVA

STREETEASTWOOD

NSW 2122 Australie

Geimporteerdaar de VS:Sanven Technology Ltd. Suite 250,9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

UK

REP

Model.	Beschrijving	Aantal
B1,5 × 610Z	Tegengewicht	1
B1,5 × 915 Z	Tegengewicht	1
B1,5 × 1220 Z	Tegengewicht	1
B1,5 × 1270 Z	Tegengewicht	1
W1.0 × 305A	-	-
W1.0 × 610 A	-	-

VEVOR
