Producttype	Buigmachine (plooibank)
Merk	Vevor
Model	W1.5×1220Z
Buiglengte	1220 mm ±15 mm (48")
Maximale buigdikte	1,5 mm (16 Ga)
Buighoek	0 tot 135°
Buigcapaciteit	Zacht staalplaat tot 1,5 mm dik
Bedieningstype	Handmatig (excentrische hendels)
Werking	Door handmatig klemmen en buigen
Afstellingen	Klemdruk, terugslagstop, uitlijning van vingers
Onderhoud	Regelmatige smering van oliepoorten met 30W olie, wekelijkse reiniging
Veiligheid	Draag veiligheidsbril, handschoenen, geschikte schoenen; houd handen uit de buurt van de klembalk
Gewicht	Ongeveer 280 kg (schatting)
Onderdelen	Beschikbaar: remmatrijzen, klemplaten, drijfstangen, etc. (zie onderdelenlijst)
Repareerbaarheid	Afstellingen en vervangingen door gebruiker mogelijk; fabrikantondersteuning indien nodig
Inbegrepen accessoires	Tegenwicht, tegenwichtstang, inbussleutel, matrijzenset
Voeding	Geen (handgereedschap)
Normen	Conform aan de WEEE-richtlijn 2012/19/EG
Garantie	Fabrieksgarantie (raadpleeg de verkoper)

Veelgestelde vragen - W1.5×1220Z Vevor

Hoe stel ik de klemdruk af?

Plaats een werkstuk in de rem, stel dan de moeren op de schroefas af: draai naar BOVEN om de druk te verhogen, naar BENEDEN om te verlagen. Vergrendel de blad en test tot u een gemiddelde weerstand voelt bij het klemmen.

Hoe stel ik de terugslagstop in?

Draai de borgmoer en ring los, voer uw buiging uit en stop bovenaan de bocht, draai dan de moer en ring vast tot aan het aanslagblok. De buighoek wordt herhaald tot reset.

Welke materialen kan ik met deze machine buigen?

Deze plooibank is ontworpen voor zacht staal met een maximale dikte van 1,5 mm (16 Ga). Zorg dat de randen recht zijn gesneden en het materiaal schoon en droog is.

Hoe lijn ik de klemvingers uit?

Draai de stelschroeven aan de achterkant van de klemconstructie los, steek een inbussleutel in de gaten van de excentrische naaf om de vingers naar voren of achteren te bewegen. Controleer de evenwijdigheid met de rand van het klemblok.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, leren handschoenen en antislipschoenen. Houd uw handen uit de buurt van de klembalk en ga aan de zijkant van de machine staan tijdens het buigen. Forceer de machine niet boven zijn capaciteit.

Hoe onderhoud ik de machine?

Controleer dagelijks op gevaarlijke omstandigheden, draai bouten vast, reinig de machine en omgeving wekelijks, smeer de oliepoorten met 5-6 druppels 30W olie aan beide uiteinden. Breng roestwerend smeermiddel aan op niet-verfde oppervlakken.

Wat te doen als de buigingen onnauwkeurig zijn?

Controleer de uitlijning van de vingers, de gelijke terugslagafstand aan beide zijden en de klemdruk. Stel af volgens de procedures in de handleiding. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe installeer ik het tegenwicht?

Vraag een assistent om het tegenwicht vast te houden, verwijder de twee zeskantbouten, schuif de tegenwichtstang in de opvangbuis tot de aanslag, draai dan de bouten vast. Gebruik de handgreep van het tegenwicht niet om de buigkracht te vergroten.

Kan ik kortere plaatlengtes buigen dan de capaciteit?

Ja, maar overschrijd niet de maximale dikte voor kortere lengtes. Gebruik geschikte matrijzen en stel de klemdruk dienovereenkomstig af.

Waar vind ik reserveonderdelen?

De reserveonderdelen staan vermeld in de handleiding met referenties en hoeveelheden. Neem contact op met uw verkoper of de fabrikant (Vevor) om de benodigde onderdelen te bestellen.

GEBRUIKSAANWIJZING W1.5×1220Z Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Uitpakken

De Pan & Box Brake wordt vanuit de fabrikant geleverd in een zorgvuldig verpakte multiplex koffer. Controleer het product grondig bij het openen van de verpakking.

Controleer het apparaat na het uitpakken zorgvuldig op eventuele transportschade. Controleer op losse, ontbrekende of beschadigde onderdelen. Meld ontbrekende onderdelen onmiddellijk aan de dealer. Indien er schade is ontstaan, dient u een claim voor transportschade in te dienen bij de vervoerder. Deze schade is voor rekening van de gebruiker.

Specificaties

Model	B1,5×610Z	B1,5×915Z	B1,5×1220Z	B1,5×12 7 0Z	W1.0×305A
Buiglengte	24" (610 mn ±10 mm)	36" (910 mn ±10 mm)	48" (1220 mn ±15 mm)	50" (1270 mn ±15 mm)	12" (305 mn ±10 mm)
Buigdikte	1,5/16Ga				1/20Ga
Buighoek	0 — 1 35 °

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onze buigmachine. Lees deze instructies aandachtig door voordat u uw nieuwe gereedschap gaat gebruiken. De instructies hebt u nodig voor de veiligheidswaarschuwingen, voorzorgsmaatregelen, montage, operatie, onderhoudsprocedures,

Stuklijst en diagrammen. Bewaar uw factuurnummer bij deze instructies. Schrijf het factuurnummer aan de binnenkant van de omslag. Bewaar instructies en de factuur op een veilige plaats, op een droge plaats voor toekomstig gebruik.

Algemene veiligheidsinformatie

VOORZICHTIGHEID

Voor uw eigen veiligheid, lees alle instructies en voorzorgsmaatregelen voor operationeel hulpmiddel.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende onderdelen van de machine.
2. Draag een beschermende haarbedekking om lang haar te bedekken.
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag een veiligheidsbril. Een gewone bril heeft alleen stootvaste lenzen. Het is GEEN veiligheidsbril.
5. Wees alert en denk helder. Gebruik nooit gereedschap als u moe, dronken bent of medicijnen gebruikt die slaperigheid veroorzaken.
6. Houd uw werkplek schoon. Een rommelige werkplek is een risico voor ongelukken.
7. Het werkgebied moet goed verlicht zijn.
8. Houd bezoekers op veilige afstand van het werkgebied.
9. Houd kinderen buiten de werkplek. Zorg voor een kindveilige werkplek. Gebruik hangsloten om onbedoeld gebruik van gereedschap te voorkomen.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
11. Bewaar gereedschap dat u niet gebruikt op een droge, veilige plaats, buiten bereik van kinderen. Controleer het gereedschap vóór opslag en hergebruik. Zorg ervoor dat de productlabels en naamplaatjes goed leesbaar zijn. Deze bevatten belangrijke veiligheidsinformatie.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Probeer NIET een klein gereedschap of hulpstuk te forceren om het werk van een groot industrieel gereedschap te doen. Gebruik een gereedschap NIET voor een doel waarvoor het niet bedoeld is.
2. Forceer het gereedschap niet. Uw machine presteert beter en veiliger als u hem gebruikt zoals bedoeld.

Gebruik GEEN ongeschikte hulpstukken om de nominale capaciteit van de machine te overschrijden.

Overschrijd de capaciteit van de machine NIET.

1. Gebruik van de machine. Gebruik de rem NIET als pers- of breekgereedschap.
2. Randen van het materiaal afwerken. Voordat u plaatwerk buigt, moet u altijd alle scherpe randen afschuinen en ontbramen.
3. Bladaanpassingen en onderhoud. Houd de messen altijd scherp en goed afgesteld voor optimale prestaties. 7. Controleer op beschadigde onderdelen. Voordat u een gereedschap of machine gebruikt, controleert u voorzichtig elk onderdeel dat beschadigd lijkt. Controleer de uitlijning en binding van bewegende delen die de juiste werking kunnen beïnvloeden bij de machinebediening.

WAARSCHUWING

De waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. De exploitant moet gezond verstand en voorzichtigheid gebruiken, die niet in dit product kunnen worden ingebouwd, maar door de operator moeten worden toegepast.

Belangrijk:

Uw machine kan geleverd zijn met een roestwerende wasachtige olielaag en vet op de blootgestelde, ongeschilderde metalen oppervlakken. Om deze beschermende coating te verwijderen, gebruikt u een ontvetter of oplosmiddelreiniger. Voor een grondige reiniging is het af en toe nodig enkele onderdelen te verwijderen. GEBRUIK GEEN aceton of remmenreiniger, omdat deze de gelakte oppervlakken kunnen beschadigen.

Volg altijd de instructies op het etiket van de fabrikant wanneer u een schoonmaakproduct gebruikt. Na het schoonmaken veegt u ongeschilderde metalen oppervlakken af met een dun laagje hoogwaardige olie of vet ter bescherming.

WAARSCHUWING

DOEN NIET GEBRUIK benzine of ander aardolieproducten om de machine schoon te maken. Zij hebben lage vlampunten en kunnen ontploffen of brand veroorzaken.

VOORZICHTIGHEID

Wanneer u schoonmaakoplosmiddelen gebruikt, werk dan in een goed geventileerde ruimte. Veel schoonmaakoplosmiddelen kunnen schadelijk zijn bij inademing.

Montage

BELANGRIJK: Houd bij het bekijken rekening met het volgende voor een geschikte locatie om de machine te plaatsen:

1. Totaalgewicht van de machine.
2. Gewicht van het verwerkte materiaal.
3. Afmetingen van het materiaal dat door de machine verwerkt moet worden.
4. Ruimte nodig voor hulpstandaards, werktafels of andere machines.
5. Afstand tot muren en andere obstakels.
6. Zorg voor voldoende werkruimte rond de machine voor de veiligheid.
7. Zorg ervoor dat de werkplek goed verlicht is met de juiste verlichting.
8. Zorg ervoor dat de vloer vrij is van olie en niet glad is.
9. Verwijder regelmatig schroot en afvalmateriaal en zorg ervoor dat het werk goed wordt uitgevoerd.

Zorg ervoor dat het gebied vrij is van belemmerende objecten.

1. Als er lange stukken materiaal in de machine moeten worden gevoerd, zorg er dan voor

dat ze niet in gangpaden terechtkomen.

Voordat u met de montage begint, dient u rekening te houden met de volgende voorzorgsmaatregelen

en suggesties.

1. Is de machine vastgeschroefd aan de pallet? Voordat u een van de volgende montageprocedures probeert, verwijder alle losse onderdelen en hardware en maak de machine los van de pallet.
2. WATERPAS ZETTEN: De machine moet op een vlakke, betonnen ondergrond worden geplaatst.

Voordat de machine wordt geplaatst, moeten er voorzieningen voor de bevestiging zijn aangebracht.

De nauwkeurigheid van elke machine is afhankelijk van de precieze plaatsing ervan op het montageoppervlak.

1. VLOER: Dit gereedschap verdeelt een groot gewicht over een klein gebied. Zorg ervoor dat de vloer het gewicht van de machine, het werkmateriaal en de operator kan dragen. De vloer moet ook vlak zijn. Als het apparaat wiebelt of schommelt als het eenmaal op zijn plaats staat, zorg er dan voor dat u dit verhelpt door vulplaatjes te gebruiken.
2. WERKRUIMTE: Houd rekening met de grootte van het te verwerken materiaal. Zorg ervoor dat u voldoende ruimte voor uzelf heeft.

om de machine vrij te kunnen bedienen.

Het verankeren van de machine

1. Plaats de machine op een stevige en vlakke betonnen vloer.
2. Zorg voor een veilige afstand rond de machine.

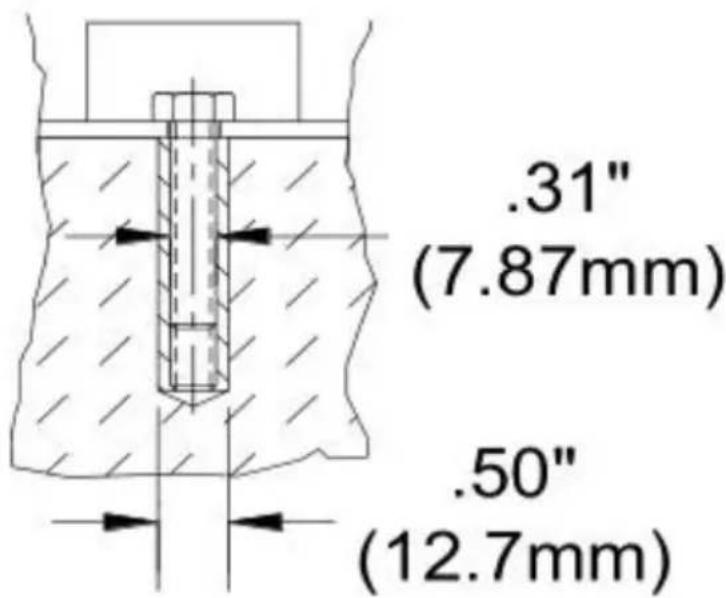

3. Veranker de machine aan de vloer, zoals weergegeven in het diagram, met behulp van bouten en

expansiepluggen of

verzonken trekstangen die via gaten in de basis van de standaard worden

aangesloten (Afb. 1).

Het contragewicht bevestigen

1. Laat een helper het contragewicht vasthouden.
2. Draai de twee zeskantbouten los en schuif de contragewichtstang in de ontvangerbuis.
3. Wanneer de stang gelijk ligt met de onderkant van de ontvanger, draait u de zeskantbouten vast (Afb. 2).

Gebruik de contragewichthendel niet om het buigblad te verhogen. U kunt de scharnieren of het buigblad beschadigen.

Het afstellen van de stopstang

De stopstang wordt gebruikt voor herhaaldelijk buigen als u het buigblad op hetzelfde moment wilt laten stoppen in dezelfde positie.

1. Draai de stopmoer en de ring los en maak de bocht, totdat deze bovenaan de bocht stopt.
2. Draai de moer en de ring vast tot aan het aanslagblok.
3. De buighoek kan nu worden herhaald totdat deze door de operator opnieuw wordt ingesteld.

De setback aanpassen

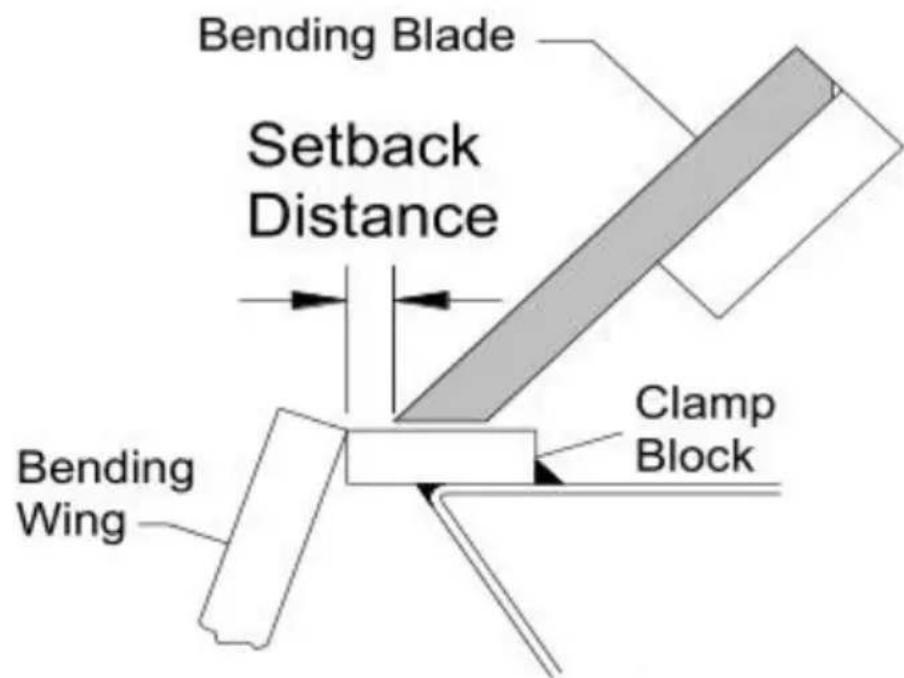

De terugslag is de afstand van de voorkant van de vinger tot de voorkant van het klemblok, zoals weergegeven in de afbeelding. Deze afstand wordt bepaald door de dikte van het onderdeel en de binnenradius van de buiging. De terugslag bedraagt doorgaans 1,5 tot 2 keer de materiaaldikte (Afb. 4).

1. Zorg er bij het afstellen voor dat alle vingers goed op één lijn liggen en dat de bevestigingsconstructie niet in de omlaagpositie is vergrendeld.

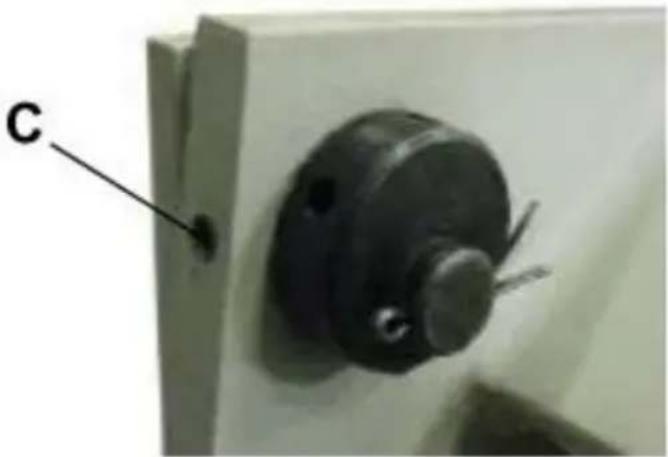

2. Draai de stelschroeven (C) aan de achterkant van de bevestigingsconstructie los (Afb. 5).
3. Plaats een gereedschap, zoals een inbussleutel, in een van de spaakgaten van de excentrische naaf en draai deze, waardoor de bevestigingsconstructie naar voren of naar achteren beweegt.
4. Wanneer de vingers de juiste terugstelafstand hebben en evenwijdig aan de rand van het klemblok zijn, draait u de stelschroeven (C) vast.

De klemdruk aanpassen

VOORZICHTIGHEID

1. Een te hoge klemdruk kan de rem "voorbelasten" en permanent beschadigen.
2. Buig GEEN materiaal dat zwaarder is dan de nominale capaciteit of kortere lengtes.
3. Gebruik materiaal met recht afgeknipte randen. (Een opgerolde rand kan kromtrekken).
4. Als u een rond voorwerp buigt, kan de rand van de klem kromtrekken en beschadigd raken.
5. Pas de klemdruk aan voor verschillende metaaldiktes.
6. Gebruik geen pijpverlengstuk op de klemstangen om meer hefboom te verkrijgen.

De klemkracht moet mogelijk worden aangepast als de dikte van het werkstuk verandert. Een geschikte druk moet een gemiddelde weerstand hebben bij het terugtrekken van de aandrukhendel(s). Aan het einde van de slag moet er een definitieve vergrendeling van het werkstuk onder het klemblad zijn.

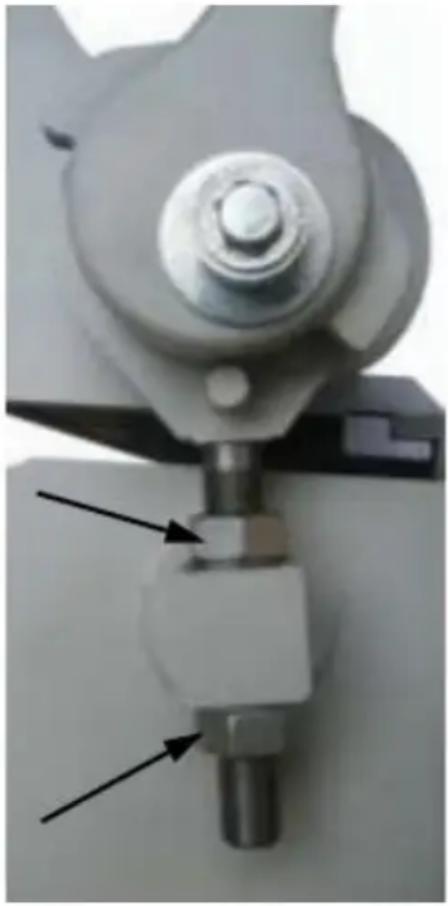

Om de druk aan te passen, beweegt u de moeren op de schroefdraad omhoog of omlaag.

1. Om de klemdruk af te stellen, draait u beide zijden van de klem met een tussenstuk in de rem.

a. Als de klemkracht licht lijkt en het onderdeel los in de klem zit,

draai dan de afstelmoeren OMHOOG.

b. Als de klemkracht te hoog lijkt en u de handgrepen niet kunt vergrendelen, draait u de afstelmoeren NAAR BENEDEN. c. Zodra de druk goed aanvoelt, zijn er geen verdere aanpassingen nodig voor dit diktestuk. (Bij het wijzigen van de dikte kan het nodig zijn opnieuw aan te passen.) 2. Verwijder het klemdeel onder het klemblad vandaan, zet het blad met de handgrepen en laat de druk op de bovenste moer los. 3. Ontgrendel het klemblad en draai de onderste moer een halve slag in de gewenste richting. 4. Vergrendel het klemblad, draai de bovenste moer opnieuw vast en herhaal stap 1 hierboven totdat de gewenste druk is bereikt.

Klemuitlijning (van eind tot eind)

Maak een testbuiging van 90° op ongeveer 50,8 mm van elk uiteinde van de machine. Stapel de gebogen stroken op elkaar en controleer of ze dezelfde mate zijn gebogen.

Als een strook te ver doorgebogen is, vergroot u de terugslagafstand aan die kant. Als een strook te weinig doorgebogen is, verkleint u de

terugslagafstand aan die kant. Verplaats de terugslagaanpassing opnieuw voorbij het gewenste terugslagpunt en vervolgens naar voren om de speling te verwijderen.

Uitlijning van de buigende vleugel

De buignauwkeurigheid is afhankelijk van het feit of het bovenvlak van het buigblad en de daaraan bevestigde buigvleugel gelijk liggen met het bovenvlak van het klemblok wanneer het buigblad zich in de neergelaten positie bevindt. Als er een aanpassing nodig blijkt, neem dan contact op met het lokale serviceteam of met de fabrikant.

Operatie

Bij het uitvoeren van eenvoudige buigbewerkingen is het belangrijk dat de vingers van de rem parallel lopen met de rand van het klemblok. Zorg er ook voor dat u de juiste terugslag en klemdruk instelt voor de dikte van het te buigen materiaal.

VOORZICHTIGHEID

Draag altijd een goede oogbescherming met zijkappen, veiligheidsschoenen en leren handschoenen om uzelf te beschermen tegen bramen en scherpe randen.

VOORZICHTIGHEID

Houd handen en vingers uit de buurt van de klembalk. Ga aan de zijkant van de machine staan om te voorkomen dat u geraakt wordt door het buigblad wanneer dit omhoog komt om te buigen.

VOORZICHTIGHEID

Zorg ervoor dat grote, zware platen goed worden ondersteund als u ze verplaatst.

Buigen van plaatwerk

1. Til de klemhendel (cw) omhoog en draai deze met de klok mee om de klemconstructie omhoog te brengen.
2. Plaats het losse onderdeel tussen het klemblok en de remvingers.
3. Lijn de vingers van de klemconstructie uit met de afgetekende buiglijn van het onderdeel en klem het vast door de klemhendel naar achteren te trekken.

OPMERKING

Forceer de klemhendel niet. De klemdruk moet alleen voldoende zijn om het plaatmetaal op zijn plaats te houden tijdens het buigen.

1. Trek aan de handgrepen van het buigblad totdat het stuk de gewenste hoogte heeft bereikt.

gewenste buighoek.

1. Laat het buigblad zakken, til de bevestigingsconstructie op en verwijder het gebogen deel.
2. Als u dozen en pannen gaat buigen, kies dan vingers die zo goed mogelijk passen bij de afmetingen van het eindproduct.

BUIGTOELAGE

Om plaatmetaal nauwkeurig te buigen, moet u rekening houden met de totale lengte van elke buiging. Dit wordt buigtolerantie genoemd. Trek de buigtolerantie af van de som van de buitenafmetingen van het onderdeel om de werkelijke totale lengte of breedte van het onderdeel te verkrijgen. Vanwege verschillen in de hardheid van het plaatmetaal en het feit of de buiging met de nerf mee of ertegenin wordt gemaakt, moeten exacte toleranties soms door middel van vallen en opstaan worden bepaald.

Buigtoleranties voor algemeen gebruik zijn echter te vinden in metaalbewerkingsboeken of op internet.

INZICHT IN DE TERUGSPRING

Lente Terugvering, ook wel elastisch herstel genoemd, is het gevolg van het feit dat het metaal na compressie en rek terug wil keren naar zijn

oorspronkelijke vorm. Nadat het gebogen deel van het metaal is verwijderd en de belasting is opgeheven, ontspant het onderdeel zich, waardoor het gebogen deel van het metaal enigszins terugkeert naar zijn oorspronkelijke vorm.

De sleutel tot het verkrijgen van de juiste buighoek is om het metaal verder te buigen en het terug te laten veren naar de gewenste hoek. Alle metalen vertonen een zekere mate van terugvering.

MATERIAALSELECTIE

VOORZICHTIGHEID

De klant moet vaststellen dat de materialen die door de machine worden verwerkt, GEEN potentieel gevaar opleveren voor de bediener of het personeel dat in de buurt werkt.

Houd bij het selecteren van materialen rekening met de volgende instructies:

1. Het materiaal moet schoon en droog zijn (zonder olie).
2. Het materiaal moet een glad oppervlak hebben, zodat het gemakkelijk te bewerken is.
3. De maatvoeringseigenschappen van het materiaal moeten consistent zijn en de capaciteitswaarden van de machine niet overschrijden.
4. De chemische structuur van het materiaal moet consistent zijn.
5. Koop, indien mogelijk, gecertificeerd staal van dezelfde leverancier.

SMERING EN ONDERHOUD

WAARSCHUWING

Onderhoud moet regelmatig worden uitgevoerd door gekwalificeerd personeel. Volg altijd de juiste veiligheidsmaatregelen wanneer u aan of in de buurt van machines werkt.

1. Controleer dagelijks op onveilige situaties en los deze meteen op.
2. Controleer of alle moeren en bouten goed vastzitten.
3. Maak de machine en de omgeving ervan wekelijks schoon.
4. Smeer de schroefdraadonderdelen en de glijvoorzieningen.
5. Breng een roestwerend smeermiddel aan op alle niet-geverfde oppervlakken.

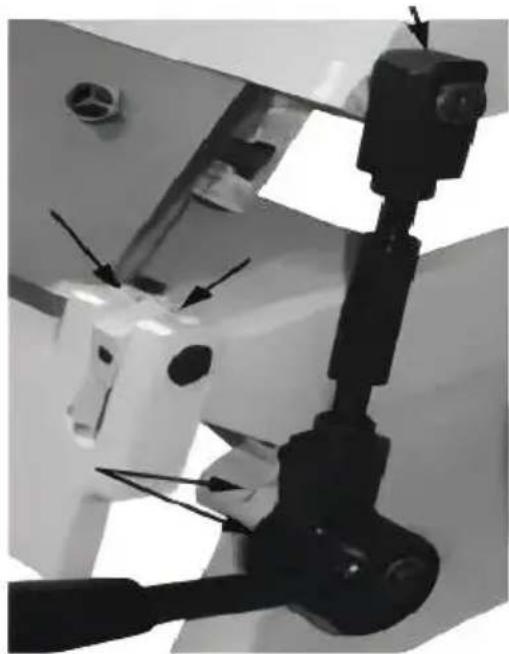

Oliepunten

Gebruik een olieblik met een goede kwaliteit #30W olie en breng 5-6 druppels aan in elk

van de poorten aan beide uiteinden van de machine. Herhaal dit wekelijks of vaker

vaak afhankelijk van het gebruik. Veeg overtollige olie af.

Goed onderhoud kan de levensduur van uw machine verlengen.

Machine assemblage

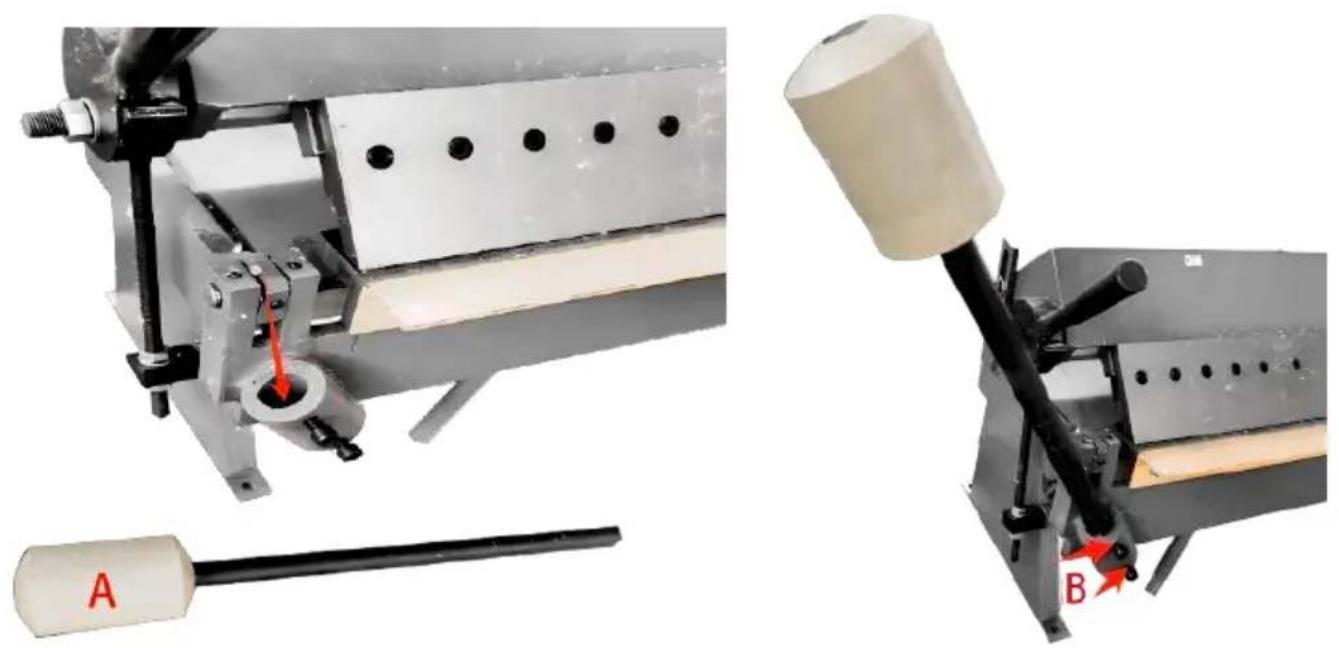

Plaats de contragewichthamer (A) op de door de pijl aangegeven positie (zoals weergegeven in de onderstaande afbeelding).

Draai de twee schroeven (B) vast.

PROBLEEMOPLOSSING

SCHULD	WAARSCHIJNLIJKE OORZAAK	REMEDIE
ONNAUWKEURI GE BOCHTEN	1. Vingers zijn niet uitgel2. De terugvalafstand is gelijk van de ene kant to andere kant3. De klemconstructie hou het onderdeel niet goed vast.	Volg de juiste procedure het uitlijnen van de vinger Meet nauwkeurig de afstar en stel deze dienovereenkomstig in. Stel de klemdruk opnieuw
GEBOGEN BLAD IS MOEILIK OP TE TILLEN EN BUIGEN.	1. Overschrijding van de buiggrenzen van de rem.2. Contragewicht staat nie op blad.	Buig geen materiaal dat dikker is dan waarvoor de machine is ontworpen. Bevestig het contragewicht om de kracht die nodig i buigende bladeren op te tillen, te verminderen.

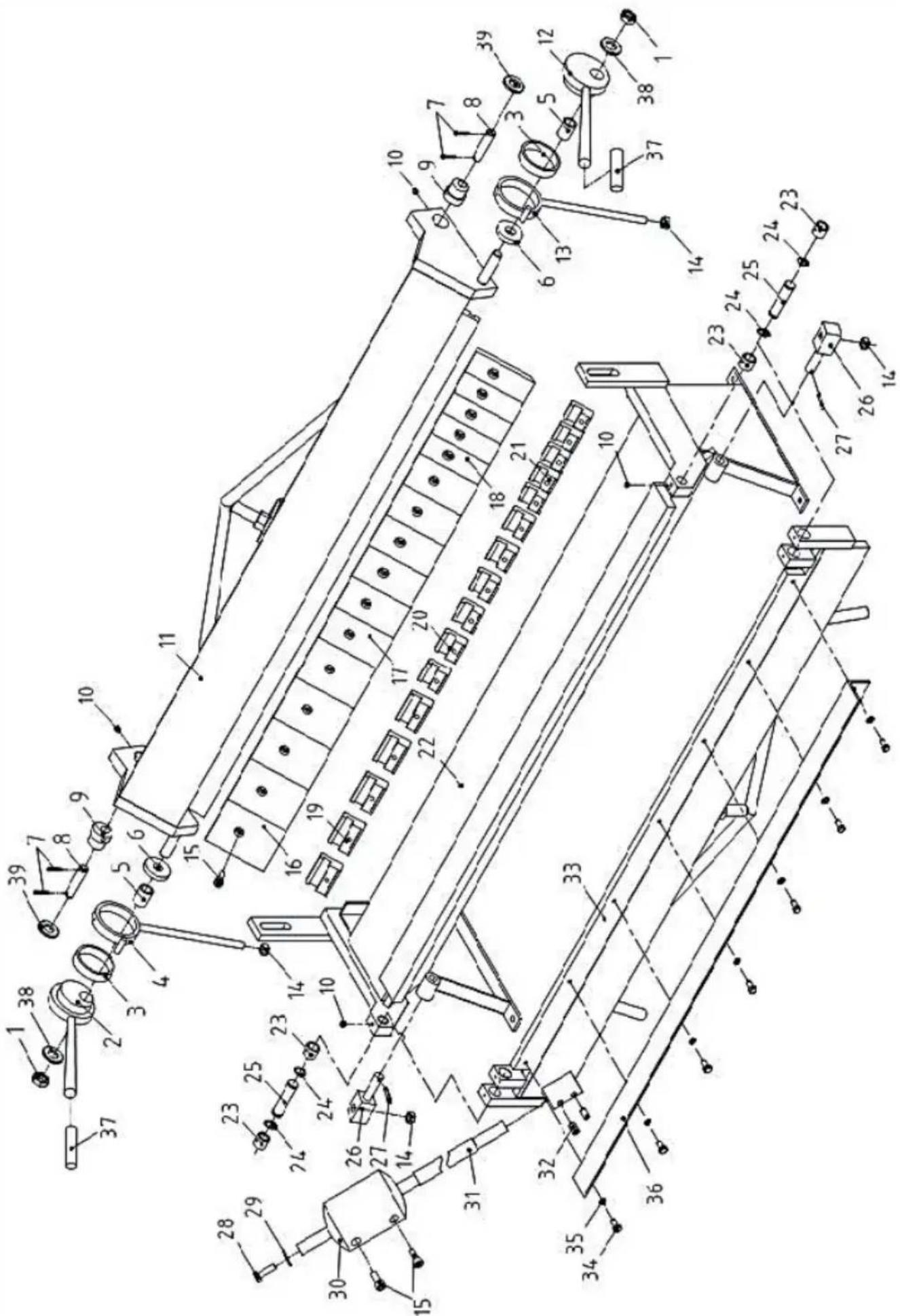

Referentie.	Beschrijving	AANT AL
1	Moer M18	2
2	Linker excentrische handgreep	1
3	Grote wasmachine	2
4	Linker drijfstang	1
5	Wasmachine	2
6	Afstandsbus	2
7	Splitpen φ4X25	4
8	Pen φ16X70	2
9	Excentrische schacht	2
10	Stelschroef M8X8	4
11	Bovenste matrijsframe	1
12	Rechter excentrische handgreep	1
13	Rechter drijfstang	1
14	M12	4
15	M10X25	18
16	Remblokken 4"	5
17	Remblokken 3"	6
18	Remblokken 2"	5
19	Klemplaat 63mm	5
20	Klemplaat 45mm	6

Referentie.	Beschrijving	AANTAL
21	Klemplaat 34mm	5
22	Kader	1
23	Geval	4
24	Schachtring Φ18	4
25	Schacht	2
26	Schacht	2
27	Splitpen φ5X25	2
28	Zeskantbout M10X35	1
29	Vlakke pakking Φ10	1
30	Tegengewicht	1
31	Tegengewichtstang	1
32	Stelschroef M12X20	2
33	Buigend blad	1
34	Zeskantbout M8X16	7
35	Φ8	7
36	Limiethoekplaat	1
37	Handvatgreep	2
38	Φ18	2
39	Φ16	2

Waarschuwing: om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgekruiste vuilnisb geeft aan dat het product in de Europese Unie gesche afval moet worden ingezameld. Dit geldt voor het produ alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

UK

REP

Model.	Beschrijving	Aantal
B1,5 × 610Z	Tegengewicht	1
B1,5 × 915 Z	Tegengewicht	1
B1,5 × 1220 Z	Tegengewicht	1
B1,5 × 1270 Z	Tegengewicht	1
W1.0 × 305A	-	-
W1.0 × 610 A	-	-

VEVOR
