GEBRUIKSAANWIJZING W1.5×1270Z Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produ is afhankelijk van het product dat u hebt ontvangen. Neemt u het o kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Uitpakken

De Pan & Box Brake wordt vanuit de fabrikant geleverd in een zorgverpakte multiplex koffer. Controleer het product grondig bij het opener van de verpakking.

Controleer het apparaat na het uitpakken zorgvuldig op eventuele transportschade. Controleer op losse, ontbrekende of beschadigde onderdelen. Meld ontbrekende onderdelen onmiddellijk aan de dealer. Indien er schade is ontstaan, dient u een claim voor transportschade dienen bij de vervoerder. Deze schade is voor rekening van de gebruik

Specifications

Model	B1,5×610Z	B1,5×915Z	B1,5×1220Z	B1,5×12 7 0Z	W1.0×305A
Buiglengte	24" (610 mn ±10 mm)	36" (910 mn ±10 mm)	48" (1220 mn ±15 mm)	50" (1270 mn ±15 mm)	12" (305 mn ±10 mm)
Buigdikte	1,5/16Ga				1/20Ga
Buighoek	0 — 1 35 °

BEWAAR DEZE INSTRUCTIES

Bedankt voor de aankoop van onze buigmachine . Lees deze instructi aandachtig door voordat u uw nieuwe gereedschap gaat gebruiken. De instructies hebt u nodig voor de veiligheidswaarschuwingen, voorzorgsmaatregelen, montage, operatie, onderhoudsprocedures,

Stuklijst en diagrammen. Bewaar uw factuurnummer bij deze instructies Schrijf het factuurnummer aan de binnenkant van de omslag. Bewaar instructies en de factuur op een veilige plaats, Bewaar op een droge voor toekomstig gebruik.

Algemene veiligheidsinformatie

VOORZICHTIGHEID

Voor jouw eigen veiligheid, lezen alle van de instructies En voorzorgsmaatregelen voor operationeel hulpmiddel.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende onderdelen van de machine.
2. Draag een beschermende haarbedekking om lang haar te bedekker
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag een veiligheidsbril. Een gewone bril heeft alleen stootvaste lenzen. Het is GEEN veiligheidsbril.
5. Wees alert en denk helder. Gebruik nooit gereedschap als u moe dronken bent of medicijnen gebruikt die slaperigheid veroorzaken.
6. Houd uw werkplek schoon. Een rommelige werkplek is een risico ongelukken.
7. Het werkgebied moet goed verlicht zijn.
8. Houd bezoekers op veilige afstand van het werkgebied.
9. Houd kinderen buiten de werkplek. Zorg voor een kindveilige werkp Gebruik hangsloten om onbedoeld gebruik van gereedschap te voorkomen.
10. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
11. Bewaar gereedschap dat u niet gebruikt op een droge, veilige pla buiten bereik van kinderen. Controleer het gereedschap vóór opslag en hergebruik. 12. Zorg ervoor dat de productlabels en naamplaatjes goed zijn. Deze bevatten belangrijke veiligheidsinformatie.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Probeer NIET een kl gereedschap of hulpstuk te forceren om het werk van een groot indu gereedschap te doen. Gebruik een gereedschap NIET voor een doel waarvoor het niet bedoeld is.

2. Forceer het gereedschap niet. Uw machine presteert beter en veilig als u hem gebruikt zoals

bedoeld. Gebruik GEEN ongeschikte hulpstukken om de nominale capaciteit van de machine te overschrijden.

capaciteit van de machine NIET.

1. Gebruik van de machine. Gebruik de rem NIET als pers- of breekgereedschap.
2. Randen van het materiaal afwerken. Voordat u plaatwerk buigt, mo altijd alle scherpe randen afschuinen en ontbramen.
3. Bladaanpassingen en onderhoud. Houd de messen altijd scherp en goed afgesteld voor optimale prestaties.7. Controleer op beschadigde onderdelen. Voor met behulp van een gereedschap of machine, voorzichtig Controleer elk onderdeel dat beschadigd lijkt. Controleer de uitlijning en binding van bewegende delen die de juiste werking kunne beïnvloeden machinebediening

WAARSCHUWING

De waarschuwingen, waarschuwingen en instructies besproken in dit instructie handmatig kan niet omslag alle mogelijk voorwaarden of situat zou kunnen voorkomen. Het moeten zijn begrepen door de exploitant gewoon gevoel En voorzichtigheid Zijn factoren Dat kan niet zijn gebou naar binnen dit product, maar moeten zijn geleverd door de operator

Belangrijk:

Uw machine kan geleverd zijn met een roestwerende wasachtige oliela en vet op de blootgestelde, ongeschilderde metalen oppervlakken. Om deze beschermende coating te verwijderen, Gebruik een ontvetter of oplosmiddelreiniger. Voor een grondige reiniging is het af en toe nodig enkele onderdelen te verwijderen. GEBRUIK GEEN aceton of remmenreiniger, omdat deze de gelakte oppervlakken kunnen beschadigen.

Volg altijd de instructies op het etiket van de fabrikant wanneer u een schoonmaakproduct gebruikt. Na het schoonmaken, Veeg ongeschilderde metalen oppervlakken af met een dun laagje hoogwaardige olie of vet bescherming.

WAARSCHUWING

DOEN NIET GEBRUIK benzine of ander aardolie producten naar scho de machine . Zij hebben laag flash punten En kan ontploffen of oorz

VOORZICHTIGHEID

Wanneer gebruik makend van schoonmaak oplosmiddelen werk in A g g e v e n t i l e e r d gebied . Veel schoonmaak oplosmiddelen ingeademd .

Montage

BELANGRIJK: Houd bij het bekijken rekening met het volgende: voor geschikte locatie om de machine te plaatsen:

1. Totaalgewicht van de machine.
2. Gewicht van het verwerkte materiaal.
3. Afmetingen van het materiaal dat door de machine verwerkt moet worden.
4. Ruimte nodig voor hulpstandaards, werktafels of andere machines.
5. Afstand tot muren en andere obstakels.
6. Zorg voor voldoende werkruimte rond de machine voor de veilighein
7. Zorg ervoor dat de werkplek goed verlicht is met de juiste verlicht
8. Zorg ervoor dat de vloer vrij is van olie en niet glad is.
9. Verwijder regelmatig schroot en afvalmateriaal en zorg ervoor dat h werk goed wordt uitgevoerd.

het gebied vrij is van belemmerende objecten.

1. Als er lange stukken materiaal in de machine moeten worden ge zorg er dan voor dat

dat ze niet in gangpaden terechtkomen.

Voordat u met de montage begint, dient u rekening te houden m volgende voorzorgsmaatregelen

en suggesties.

1. Is de machine vastgeschroefd aan de pallet? Voordat u een van volgende probeert montageprocedures verwijderen alle losse onderdelen en hardware en Maak de machine los van de pallet.

2. WATERPAS ZETTEN: De machine moet op een vlakke, betonnen worden geplaatst.

Voordat de machine wordt geplaatst, moeten er voorzieningen voor de bevestiging zijn aangebracht.

De nauwkeurigheid van elke machine is afhankelijk van de precieze plaatsing ervan op het montageoppervlak.

1. VLOER: Dit gereedschap verdeelt een groot gewicht over een klein gebied. Zorg ervoor dat de vloer het gewicht van de vloer kan drage de machine, het werkmateriaal en de operator. De vloer moet ook... een vlakke ondergrond. Als het apparaat wiebelt of schommelt als het eenmaal op zijn plaats staat, zorg er dan voor dat Verwijder dit door vulplaatjes te gebruiken.

2. WERKRUIMTE: Houd rekening met de grootte van de te verwerken materiaal. Zorg ervoor dat u voldoende ruimte voor uzelt heeft.

om de machine vrij te kunnen bedienen.

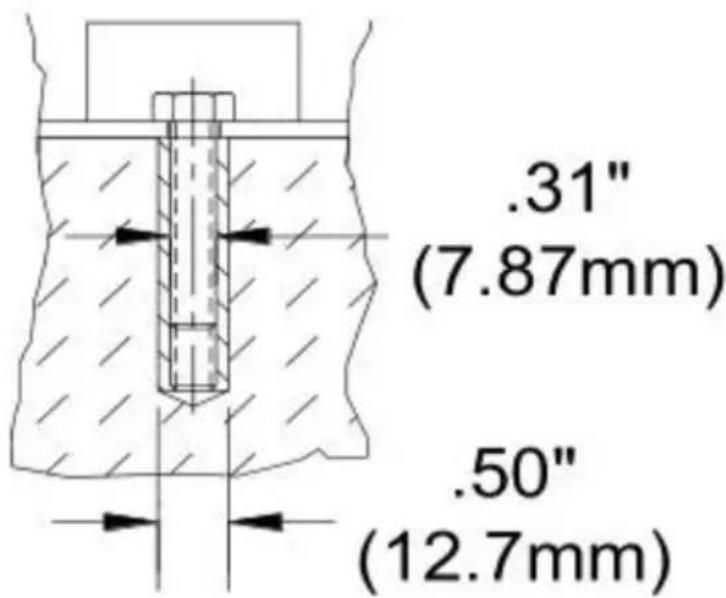

Het verankeren van de machine

1. Plaats de machine op stevige en vlakke betonnen vloer.

2. Zorg voor een veilige afstand rond de machine.

3. Veranker de machine a de vloer, zoals weergegeve in het diagram, met behulp van bouten en

expansiepluggen of

verzonken trekstangen die via gaten in de basis van de standaard wo

aangesloten (Afb. 1).

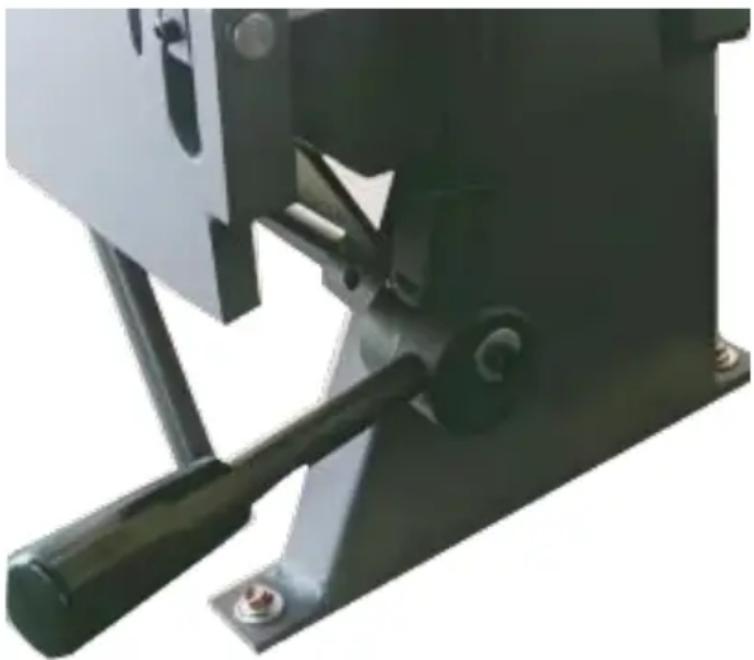

Het contragewicht bevestigen

1. Laat een helper het contragewicht vasthouden.
2. Draai de twee zeskantbouten los en schuif de contragewichtstang in de ontvangerbuis.
3. Wanneer de stang gelijk ligt met de onderkant van de ontvanger, draait u zeskantbouten vast (Afb. 2).

DOEN NIET gebruik de tegengewicht hendel naar salarisverhoging de bu blad . Jij kunnen schade de scharnieren of de buigen blad .

Het afstellen van de stopstang

De stopstang wordt gebruikt voor herhaaldelijk buigen als u de buiging blad om op hetzelfde moment te stoppen positie elke keer.

1. Draai de stopmoer en de ring los en maak de bocht, totdat deze bovenaan de bocht stopt.
2. Draai de moer en de ring vast tot aan het aanslagblok.
3. De buighoek kan nu worden herhaald totdat deze door de operato opnieuw wordt ingesteld.

De setback aanpassen

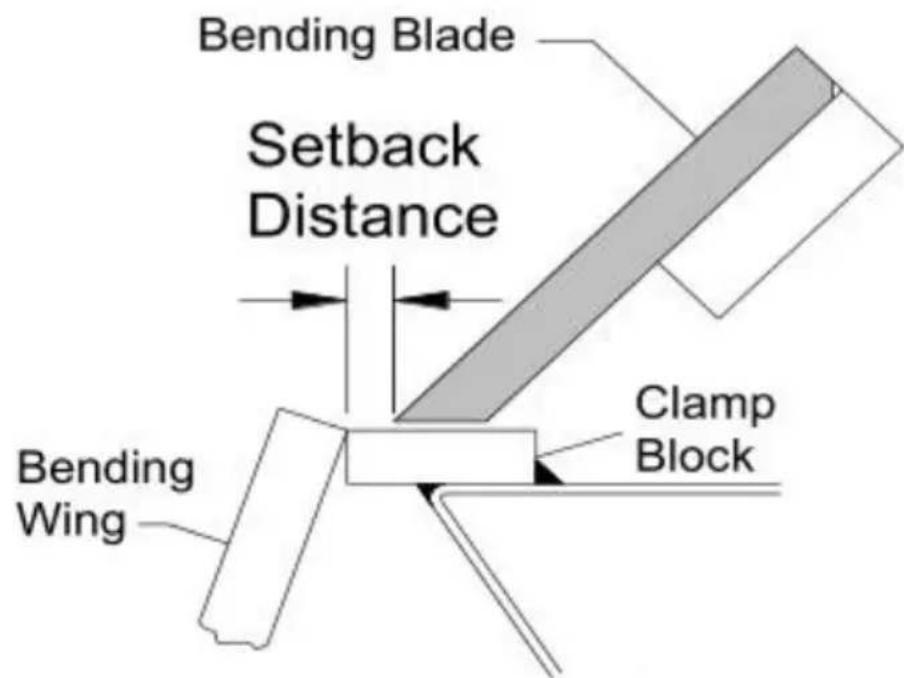

De terugslag is de afstand van de voorkant van de vinger tot de vo van het klemblok, zoals weergegeven in de afbeelding. Deze afstand bepaald door de dikte van het onderdeel en de binnenradius van de buiging. De terugslag bedraagt doorgaans 1,5 tot 2 keer de materiaal (Afb. 4)

1. Zorg er bij het afstellen voor dat alle vingers goed op één lijn lig elkaar en dat de bevestigingsconstructie niet in de omlaagpositie is vergrendeld.

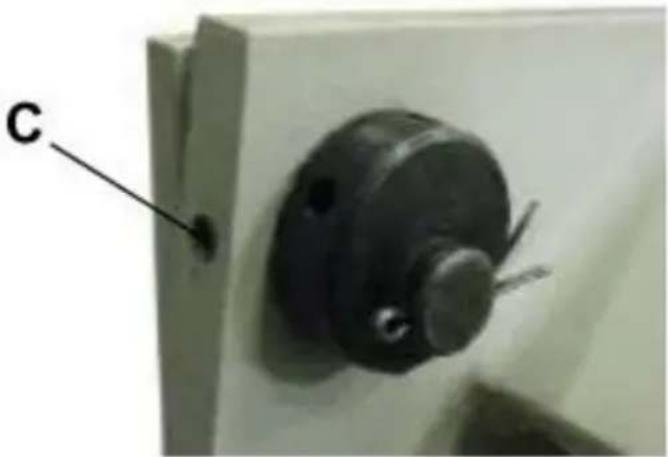

2. Draai de stelschroeven (C) aan de achterkant van de bevestigingsconstructie los (Afb. 5).

3. Plaats een gereedschap, zoals een A llen sleutel in een van de spaakgaten van de excentrische naaf en draai deze , waardoor de bevestigingsconstructie naar voren of naar achteren beweegt.

4. Wanneer de vingers de juiste terugstelafstand hebben en evenwijdig aan de rand van het klemblok, draait u de stelschroeven (C) vast.

De klemdruk aanpassen

VOORZICHTIGHEID

1. Een te hoge klemdruk kan de rem "voorbelasten" en permanent
2. Buig GEEN materiaal dat zwaarder is dan de nominale capaciteit, kortere lengtes.
3. Gebruik materiaal met recht afgeknipte randen. (Een opgerolde rand kromtrekken).
4. Als u een rond voorwerp buigt, zal de rand van de klem kromtrekk beschadigd raken.
5. Pas de klemdruk aan voor verschillende metaaldiktes.
6. Gebruik geen pijpverlengstuk op de klemstangen om meer hefboom verkrijgen.

De klemkracht moet mogelijk worden aangepast als de dikte van het werkstuk verandert. Een geschikte druk moet een gemiddelde weerstand hebben bij het terugtrekken van de aandrukhendel(s). Aan het einde v de slag moet er een definitieve vergrendeling van het werkstuk onder klemblad zijn.

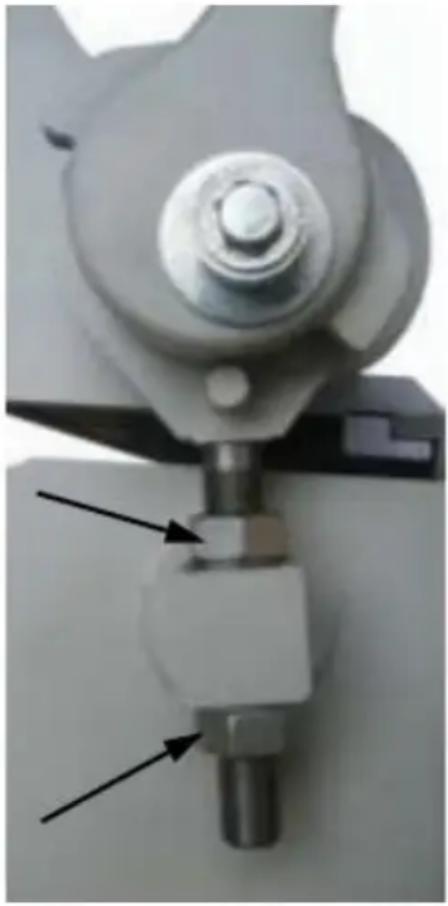

Om de druk aan te passen, beweegt u de moeren op de schroefdra omhoog of omlaag.

1. Om de klemdruk af te stellen, draait u beide zijden van het klem met een tussenstuk in de rem.

a. Als de klemkracht licht lijkt en het onderdeel los in de klem zit,

dan de afstelmoeren OMHOOG.

b. Als de klemkracht te hoog lijkt en u de handgrepen niet kunt vergrendelen, draait u de afstelmoeren NAAR BENEDEN.
c. Zodra de druk goed aanvoelt, zijn er geen verdere aanpassingen r voor dit diktestuk. (Bij het wijzigen van de dikte kan het nodig zijn opnieuw aan te passen.)
2. Verwijder het klemdeel onder het klemblad vandaan, zet het blad met de handgrepen en laat de druk op de bovenste moer los.
3. Ontgrendel het klemlad en draai de onderste moer een halve slag gewenste richting.
4. Vergrendel het klemlad, draai de bovenste moer opnieuw vast en herhaal stap 1 hierboven totdat de gewenste druk is bereikt.

Klemuitlijning (van eind tot eind)

Maak een testbuiging van 90° op ongeveer 50,8 mm van elk uiteinde de machine. Stapel de gebogen stroken op elkaar en controleer of ze dezelfde mate zijn gebogen.

Als een strook te ver doorgebogen is, vergroot u de terugslagafstand die kant. Als een strook te weinig doorgebogen is, verkleint u de

terugslagafstand aan die kant. Verplaats de terugslagaanpassing opnieu voorbij het gewenste terugslagpunt en vervolgens naar voren om de speling te verwijderen.

Uitlijning van de buigende vleugel

De buignauwkeurigheid is afhankelijk van het feit of het bovenvlak var buigblad en de daaraan bevestigde buigvleugel gelijk liggen met het bovenvlak van het klemblok wanneer het buigblad zich in de neergela positie bevindt. Als er een aanpassing nodig blijkt, neem dan contact met het lokale serviceteam of met de fabrikant.

Operatie

Bij het uitvoeren van eenvoudige buigbewerkingen is het belangrijk dat vingers van de rem parallel lopen met de rand van het klemblok. Zo ook voor dat u de juiste terugslag en klemdruk instelt voor de dikte te buigen materiaal.

VOORZICHTIGHEID

Draag altijd een goede oogbescherming met zijkappen, veiligheidsschoene leren handschoenen om uzelf te beschermen tegen bramen en scherpe

VOORZICHTIGHEID

Houd handen en vingers uit de buurt van de klembalk. Ga aan de z machine staan om te voorkomen dat u geraakt wordt door het buigsch wanneer dit omhoog komt om te buigen.

VOORZICHTIGHEID

Zorg ervoor dat grote, zware platen goed worden ondersteund als u verplaatst.

Buigen van plaatwerk

1. Til de klemhendel (cw) omhoog en draai deze met de klok mee of klemconstructie omhoog te brengen.
2. Plaats het losse onderdeel tussen het klemblok en de remvingers.
3. Lijn de vingers van de klemconstructie uit met de afgetekende buig van het onderdeel en klem het vast door de klemhendel naar achtered trekken.

OPMERKING

DOEN NIET kracht de klemmen hendel. De vasthouden druk alleen naar zijn nauw genoeg naar uitstel de laken metaal van verhuizen wa buigen.

1. Trek aan de handgrepen van het buigblad totdat het stuk de gewo hoogte heeft bereikt.

gewenste buighoek.

1. Laat het buigblad zakken, til de bevestigingsconstructie op en verw het gebogen deel.

2. Als u dozen en pannen gaat buigen, kies dan vingers die zo goed mogelijk passen bij de afmetingen van het eindproduct.

BUIGTOELAGE

Om plaatmetaal nauwkeurig te buigen, moet u rekening houden met totale lengte van elke buiging. Dit wordt buigtolerantie genoemd. Trek buigtolerantie af van de som van de buitenafmetingen van het onderd om de werkelijke totale lengte of breedte van het onderdeel te verkrij Vanwege verschillen in de hardheid van het plaatmetaal en het feit o buiging met de nerf mee of ertegenin wordt gemaakt, moeten exacte toleranties soms door middel van vallen en opstaan worden bepaald.

Buigtoleranties voor algemeen gebruik zijn echter te vinden in metaalbewerkingsboeken of op internet.

INZICHT IN DE TERUGSPRING

Lente Terugvering, ook wel elastisch herstel genoemd, is het gevolg v het feit dat het metaal na compressie en rek terug wil keren naar z

oorspronkelijke vorm. Nadat het gebogen deel van het metaal is verw en de belasting is opgeheven, ontpant het onderdeel zich, waardoor gebogen deel van het metaal enigszins terugkeert naar zijn oorspronke vorm.

De sleutel tot het verkrijgen van de juiste buighoek is om het metaa ver te buigen en het terug te laten veren naar de gewenste hoek. A metalen vertonen een zekere mate van terugvering.

MATERIAALSELECTIE

VOORZICHTIGHEID

De klant moet vaststellen dat de materialen die door de machine wordt verwerkt, GEEN potentieel gevaar opleveren voor de bediener of het p. dat in de buurt werkt.

Houd bij het selecteren van materialen rekening met de volgende instructies:

1. Het materiaal moet schoon en droog zijn (zonder olie).
2. Het materiaal moet een glad oppervlak hebben, zodat het gemakke bewerken is.
3. De maatvoeringeigenschappen van het materiaal moeten consistent en de capaciteitswaarden van de machine niet overschrijden.
4. De chemische structuur van het materiaal moet consistent zijn.
5. Koop, indien mogelijk, gecertificeerd staal van dezelfde leverancier.

SMERING EN ONDERHOUD

WAARSCHUWING

Onderhoud moet regelmatig worden uitgevoerd door gekwalificeerd pers Volg altijd de juiste veiligheidsmaatregelen wanneer u aan of in de bu machines werkt.

1. Controleer dagelijks op onveilige situaties en los deze meteen op.
2. Controleer of alle moeren en bouten goed vastzitten.
3. Maak de machine en de omgeving ervan wekelijks schoon.
4. Smeer de schroefdraadonderdelen en de glijvoorzieningen.
5. Breng een roestwerend smeermiddel aan op alle niet-geverfde oppervlakken.

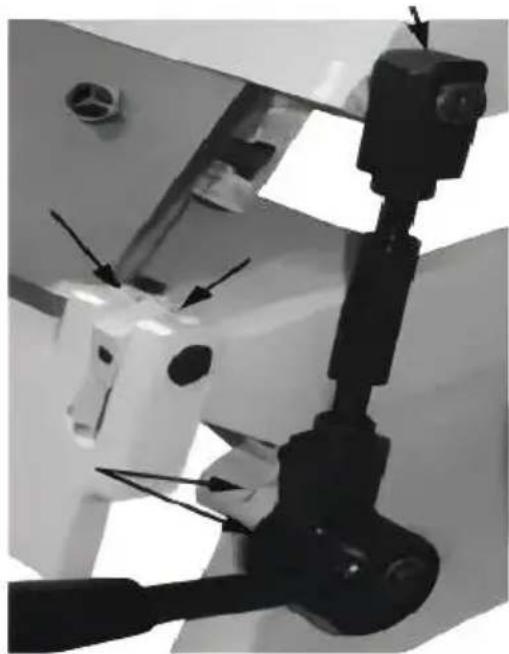

Oliehavens

Gebruik een olieblik met een goede kwaliteit #30W olie en breng 5-6 druppels aan in elk

van de poorten aan beide uiteinden van de machine. Herhaal dit wek of vaker

vaak afhankelijk van het gebruik. Veeg overtollige olie af.

Juist onderhoud kan toename de leven verwachting van jouw machine.

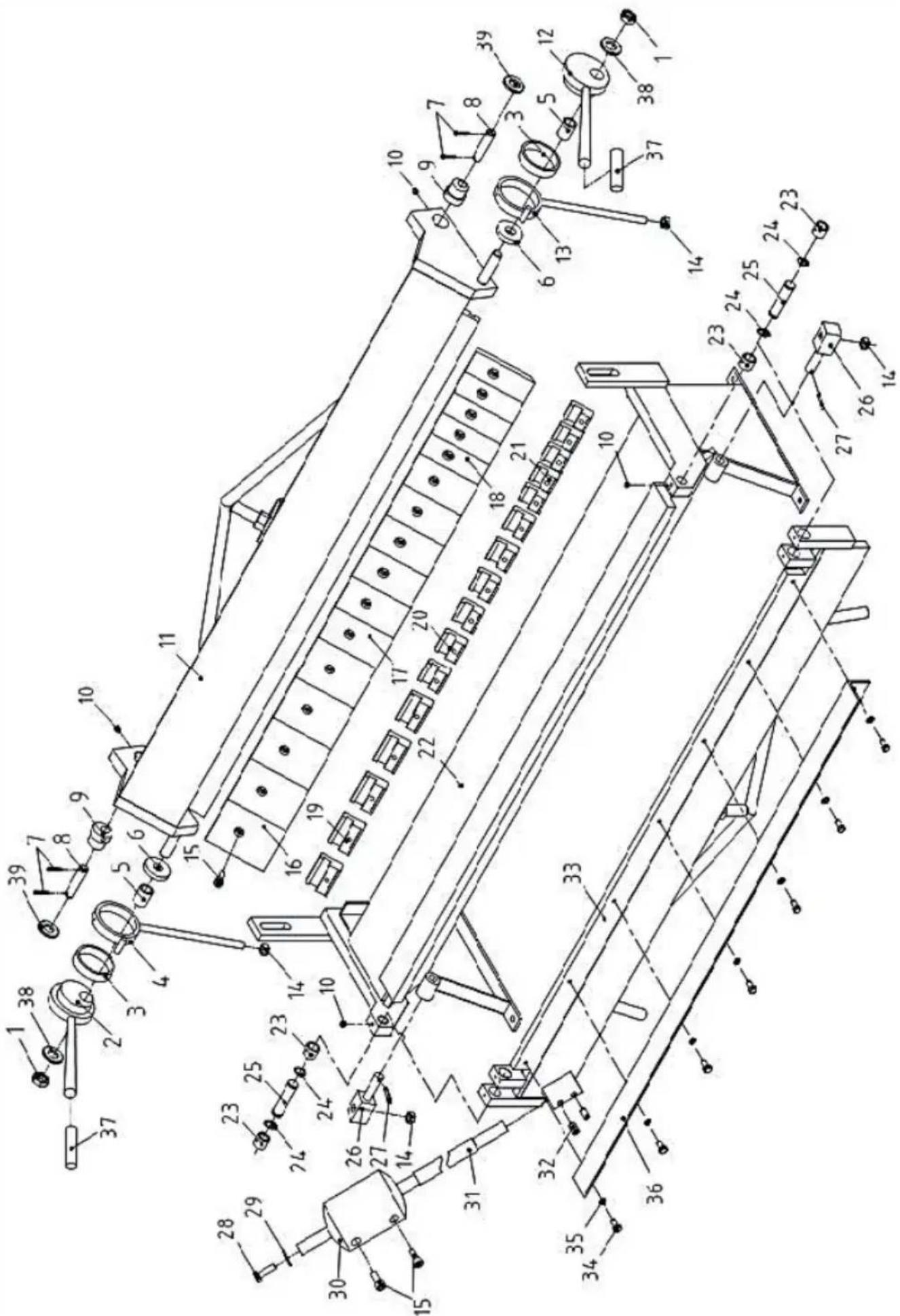

Machine assemblage

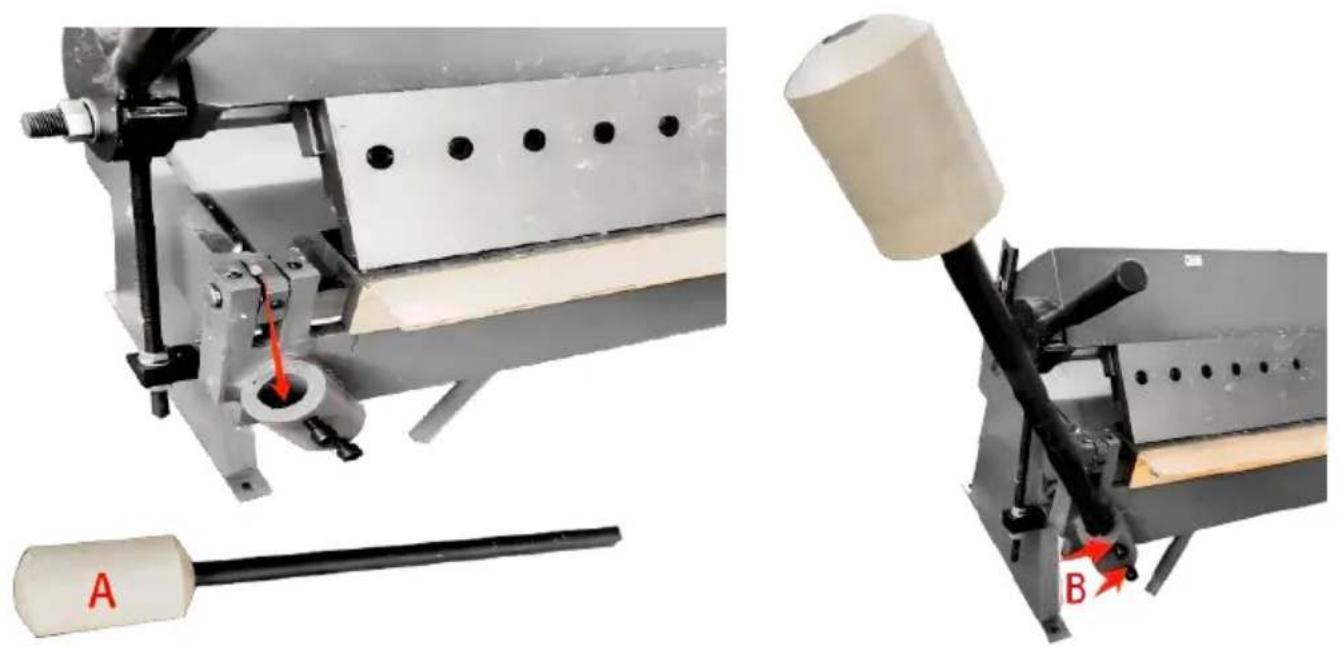

Plaats de contragewichthamer ( A) op de door de pijl aangegeven positie (zoals weergegeven in de onderstaande afbeelding).

Draai de twee schroeven (B) vast

PROBLEEMOPLOSSING

SCHULD	WAARSCHIJNLIJKE OORZAAK	REMEDIE
ONNAUWKEURI GE BOCHTEN	1. Vingers zijn niet uitgel2. De terugvalafstand is gelijk van de ene kant to andere kant3. De klemconstructie hou het onderdeel niet goed vast.	Volg de juiste procedure het uitlijnen van de vinger Meet nauwkeurig de afstar en stel deze dienovereenkomstig in. Stel de klemdruk opnieuw
GEBOGEN BLAD IS MOEILIK OP TE TILLEN EN BUIGEN.	1. Overschrijding van de buiggrenzen van de rem.2. Contragewicht staat nie op blad.	Buig geen materiaal dat dikker is dan waarvoor de machine is ontworpen. Bevestig het contragewicht om de kracht die nodig i buigende bladeren op te tillen, te verminderen.

Referentie.	Beschrijving	AANT AL
1	Moer M18	2
2	Linker excentrische handgreep	1
3	Grote wasmachine	2
4	Linker drijfstang	1
5	Wasmachine	2
6	Afstandsbus	2
7	Splitpen φ4X25	4
8	Pen φ16X70	2
9	Excentrische schacht	2
10	Stelschroef M8X8	4
11	Bovenste matrijsframe	1
12	Rechter excentrische handgreep	1
13	Rechter drijfstang	1
14	M12	4
15	M10X25	18
16	Remblokken 4"	5
17	Remblokken 3"	6
18	Remblokken 2"	5
19	Klemplaat 63mm	5
20	Klemplaat 45mm	6

Referentie.	Beschrijving	AANTAL
21	Klemplaat 34mm	5
22	Kader	1
23	Geval	4
24	Schachtring 18	4
25	Schacht	2
26	Schacht	2
27	Splitpen 5X25	2
28	Zeskantbout M10X35	1
29	Vlakke pakking 10	1
30	Tegengewicht	1
31	Tegengewichtstang	1
32	Stelschroef M12X20	2
33	Buigend blad	1
34	Zeskantbout M8X16	7
35	8	7
36	Limiethoekplaat	1
37	Handvatgreep	2
38	18	2
39	16	2

Waarschuwing: om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgekruiste vuilnisb geeft aan dat het product in de Europese Unie gesche afval moet worden ingezameld. Dit geldt voor het produ alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

UK

REP

Model.	Beschrijving	Aantal
B1,5 × 610Z	Tegengewicht	1
B1,5 × 915 Z	Tegengewicht	1
B1,5 × 1220 Z	Tegengewicht	1
B1,5 × 1270 Z	Tegengewicht	1
W1.0 × 305A	-	-
W1.0 × 610 A	-	-
