Produkttyp	Bockmaskin
Märke	Vevor
Modell	W1.5×1270Z
Bocklängd	1270 mm ±15 mm (50")
Maximal bocktjocklek	1,5 mm (mjukt stål) / 16 Ga
Bockvinkel	0° till 135°
Matning	Manuell
Ungefärlig vikt	150 kg (uppskattning)
Kompatibla material	Mjukt stål, aluminium, rostfritt stål (upp till kapacitet)
Huvudfunktioner	V-bockning, låd- och kärlbockning, plåtbockning
Bakmåttsjustering	Ja, med excentersystem
Justering av klämtryck	Ja, med muttrar på axeln
Motvikt	Ingår för att underlätta lyftning
Bromsfingrar (matriser)	Storlekar: 2", 3", 4", 5" (flera fingrar)
Klämplattor	Bredder: 34 mm, 45 mm, 63 mm
Smörjning	30W-olja i oljeporter varje vecka
Underhåll	Veckovis rengöring, kontroll av bultar
Krav på säkerhetsutrustning	Skyddsglasögon, säkerhetsskor, läderhandskar
Arbetsområde	Väl upplyst, rent, betonggolv
Montering	Kräver förankring i golv, installation av motvikt
Garanti	Ej specificerad, kontakta tillverkaren

Vanliga frågor - W1.5×1270Z Vevor

Hur justerar man klämtrycket på Vevor W1.5×1270Z bromsen?

För att justera trycket, sätt in en bit under klämlamellen och lås handtagen. Flytta justermuttrarna på kopplingsaxeln uppåt om biten är lös, eller nedåt om trycket är för starkt. Upprepa tills du får ett måttligt motstånd. Forcera inte handtagen.

Varför är mina veck oprecisa?

Kontrollera först inriktningen av bromsfingrarna. Mät sedan bakmåttet på varje sida; det måste vara lika. Justera slutligen klämtrycket för att hålla biten stadigt. Se inriktningsproceduren i manualen.

Hur smörjer man maskinen?

Använd en oljekanna med #30W olja. Applicera 5-6 droppar i varje oljeporter i båda ändarna av maskinen, varje vecka eller oftare beroende på användning. Torka bort överflödet.

Vilken säkerhetsutrustning ska jag bära?

Bär alltid skyddsglasögon, säkerhetsskor med halksula och läderhandskar. Undvik lösa kläder, smycken och sätt upp långt hår.

Hur installerar man motvikten?

Be en assistent hålla motvikten. Ta bort de två sexkantsbultarna, skjut motviktstången i mottagarröret tills den ligger i nivå med botten, dra sedan åt bultarna. Använd inte motviktshandtaget för att öka bockkraften.

Vilka material kan jag bocka med maskinen?

Maskinen kan bocka mjukt stål upp till 1,5 mm tjocklek (16 Ga) över hela längden. För hårdare eller tjockare material reduceras kapaciteten. Kanterna måste vara raka och avgradade.

Hur justerar man bakmåttet?

Lossa justerskruvarna (C) på baksidan. Sätt i en insexnyckel i ett hål i excenternavet och vrid för att flytta hållarenheten framåt eller bakåt. Bakmåttet ska vara 1,5 till 2 gånger materialets tjocklek.

Hur bockar man en låda eller ett kärl?

Använd bromsfingrar som matchar den färdiga bitens dimensioner. Välj lämpliga fingrar från medföljande set. Följ standardbockningsproceduren och justera bakmått och tryck för varje veck.

Hur underhåller man maskinen regelbundet?

Kontrollera dagligen farliga förhållanden. Rengör maskinen och området varje vecka. Smörj gängade och glidande komponenter. Applicera rostskyddsmedel på omålade ytor.

Vad gör man om bockplåten är svår att lyfta?

Se till att du inte överskrider maskinens kapacitet. Fäst motvikten för att minska kraften. Om problemet kvarstår, kontrollera att materialet inte överstiger den nominella tjockleken.

BRUKSANVISNING W1.5×1270Z Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Uppackning

Pan & Box-bromsen levereras från tillverkaren i en omsorgsfullt förpackad plywoodläda. Kontrollera produkten noggrant när du öppnar förpackningen.

Efter att du har packat upp enheten, kontrollera noggrant om det finns några skador som kan ha uppstått under transporten. Kontrollera om det finns lösa, saknade eller skadade delar. Rapportera omedelbart saknade delar till återförsäljaren.

Om skada har uppstått måste reklamationer för transportskador göras till transportören och är användarens ansvar.

Specifikationer

Modell	B1,5×610Z	B1,5×915Z	B1,5×1220Z	B1,5×12"/7" Z	B1,0×305A
Böjningslängd	24" (610 mm±10 mm)	36" (910 mm±10 mm)	48" (1220 mm±15 mm)	50" (1270 mm±15 mm)	12" (305 mm±10 mm)
Böjningstjocklek	1,5/16Ga				1/20Ga
Böjningsvinkel	0 — 1 35°

SPARA DESSA INSTRUKTIONER

Tack för att du köpt vår bockningsmaskin. Läs noggrant igenom dessa instruktioner innan du försöker använda ditt nya verktyg. Du behöver (instruktioner för säkerhetsvarningarna, försiktighetsåtgärder, montering, drift, underhållsprocedurer, reservdelslista och diagram. Spara ditt fakturanummer tillsammans med dessa instruktioner. Skriv fakturanumret på insidan av framsidan. Förvara instruktionerna och fakturan på en torr plats för framtida referens.

Allmän säkerhetsinformation

FÖRSIKTIGHET

För din egen säkerhet, läs alla instruktioner och försiktighetsåtgärder före drift av verktyget.

SÄKERHETSREGLER

1. Använd lämpliga kläder. Bär inte löst sittande kläder, handskar, slipringar, armband eller andra smycken som kan fastna i maskinens rörliga delar.
2. Använd skyddande hårskydd för att hålla långt hår inne.
3. Använd skyddsskor med halkfria sulor.
4. Använd skyddsglasögon. Vardagsglasögon har endast slagtåliga linser. De är INTE skyddsglasögon.
5. Var uppmärksam och tänk klart. Använd aldrig verktyg när du är berusad eller tar mediciner som orsakar dåsighet.
6. Håll arbetsområdet rent. Röriga arbetsytor inbjuder till olyckor.
7. Arbetsområdet ska vara ordentligt upplyst.
8. Håll besökare på säkert avstånd från arbetsområdet.
9. Håll barn borta från arbetsplatsen. Gör verkstaden barnsäker. Använd hänglås för att förhindra oavsiktlig användning av verktyg.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risker.
11. När verktyg inte används, förvara dem på en torr och säker plats utom räckhåll för barn. Kontrollera verktygen före förvaring och återanvändning.
12. Spara produktetiketter och namnskyltar. Dessa innehåller viktig säkerhetsinformation.

VET HUR MAN ANVÄNDER VERKTYGET

1. Använd rätt verktyg för jobbet. FÖRSÖK INTE att tvinga ett litet verktyg eller tillbehör att utföra arbetet hos ett stort industriverktyg. ANVÄND INTE ett verktyg för ett ändamål som det inte är avsett för.
2. Tvinga inte verktyget. Din maskin kommer att göra ett bättre och säkrare jobb om den används som

avsedd. ANVÄND INTE olämpliga tillbehör för att försöka överskrida maskinens nominella kapacitet.

1. Överbelasta inte maskinen. Genom att överbelasta maskinen kan

orsaka skador från flygande delar. ÖVERSKRID INTE den angivna maskinens kapacitet.

1. Maskinanvändning. ANVÄND INTE bromsen som press- eller krossverktyg.
2. Avslipning av materialkanter. Avfasa och grada alltid alla vassa kanter innan du böjer plåt.
3. Knivjusteringar och underhåll. Förvara alltid bladen skarpa och korrekt justerade för optimal prestanda. 7. Kontrollera om det finns några skadade delar. Innan du använder verktyg eller maskiner, kontrollera varsamt delar som ser skadade ut. Kontrollera att de är justerade och att rörliga delar sitter fast, så att de inte påverkar maskinens korrekta funktion.

VARNING

De varningar, försiktighetsåtgärder och instruktioner som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga villkor eller situationer som kan inträffa. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

Viktigt:

Din maskin kan levereras med ett rostskyddande vaxartat oljeskikt på exponerade omålade metallytor. För att ta bort detta skyddande lager, använd avfettningsmedel eller lösningsmedelsrengöringsmedel. För en grundlig rengöring måste vissa delar ibland tas bort. ANVÄND INTE bromsrengöring eller liknande, eftersom de kan skada lackerade ytor.

Följ tillverkarens anvisningar på etiketten när du använder någon typ av rengöringsprodukt. Efter rengöring, torka av omålade metallytor med ett tunt lager kvalitetsolja eller fett för skydd.

VARNING

ANVÄND INTE bensin eller andra petroleumprodukter för att rengöra maskinen. De har låg flampunkt och kan explodera eller orsaka brand.

FÖRSIKTIGHET

När du använder rengöringslösningsmedel, arbeta i ett välventilerat område. Många rengöringslösningsmedel är toxiska om de inhaleras.

Montering

VIKTIGT: Tänk på följande när du letar efter en lämplig plats att placera maskinen:

1. Maskinens totalvikt.
2. Vikt av det material som bearbetas.
3. Storlekar på material som ska bearbetas genom maskinen.
4. Utrymme som behövs för extra stativ, arbetsbord eller andra maskiner.
5. Avstånd till väggar och andra hinder.
6. Se till att det finns tillräckligt med arbetsyta runt maskinen för säkerhets skull.
7. Se till att arbetsområdet är väl upplyst med lämplig belysning.
8. Håll golvet fritt från olja och se till att det inte är halt.
9. Avlägsna regelbundet skrot och avfall och se till att arbetsområdet är fritt från hindrande föremål.
10. Om långa materiallängder ska matas in i maskinen, se till att de inte kommer att sträcka sig in i några gångar.

Innan monteringen påbörjas, observera följande försiktighetsåtgärder och förslag.

1. Är maskinen bultad till pallen? Innan du försöker med något av

monteringsprocedurerna, ta bort alla lösa delar och hårdvara och skruva loss maskinen från pallen.

1. NIVÅJUSTERING: Maskinen ska placeras på ett plant betonggolv. Åtgärder för att säkra den bör vara på plats innan maskinen placeras. Noggrannheten hos en maskin beror på dess exakta placering på monteringsytan.
2. GOLV: Detta verktyg fördelar en stor mängd vikt över en liten yta. Se till att golvet kan bära vikten av maskinen, arbetsmaterialet och operatören. Golvet bör också vara en plan yta. Om enheten vinglar eller gungar när den väl är på plats, eliminera det med hjälp av shims.
3. ARBETSFRI AVSTÅND: Ta hänsyn till storleken på material som ska bearbetas. Se till att du lämnar tillräckligt med utrymme för dig att använda maskinen fritt.

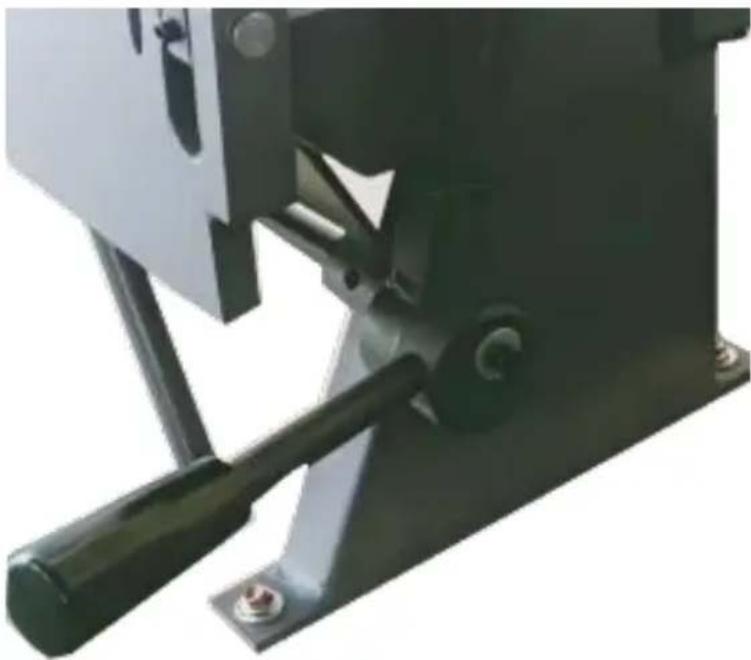

Förankring av maskiner

1. Placera maskinen på ett fast och jämnt betonggolv.
2. Håll ett säkert avstånd från maskinen.

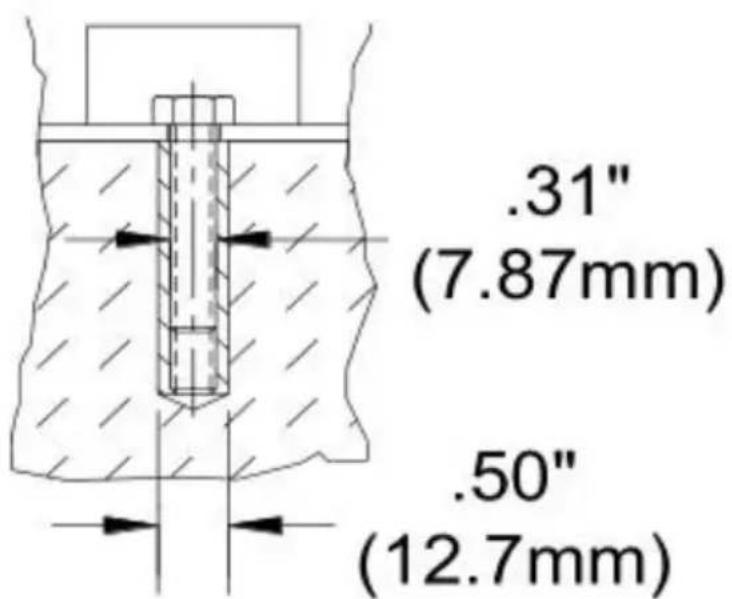

3. Förankra maskinen i golvet enligt diagrammet, med hjälp av bultar och

expansionspluggar eller nedsänkta dragstänger som ansluts genom hål i stativets bas. (Bild 1)

1. Låt en medhjälpare hålla motvikten.
2. Lossa de två sexkantsbultarna och skjut in motviktsstången i mottagarröret.
3. När stången är i jämnhöjd med botten av behållaren, dra åt sexkantsbultarna (Bild 2).

Använd INTE motvikten för att lyfta eller böja bladet. Du får inte använda gångjärn eller böja bladet.

Justera stoppstången

Stoppstången används för upprepad bockning när du vill att bockningen ska vara korrekt, så att bladet stannar vid samma position varje gång.

1. Lossa stoppmuttern och brickan och gör din böjning, med stoppet vid bögens överkant.
2. Dra åt muttern och brickan upp till stoppklotsen.
3. Böjningsvinkeln kan nu upprepas tills operatören återställer den.

Justera bakåtslaget

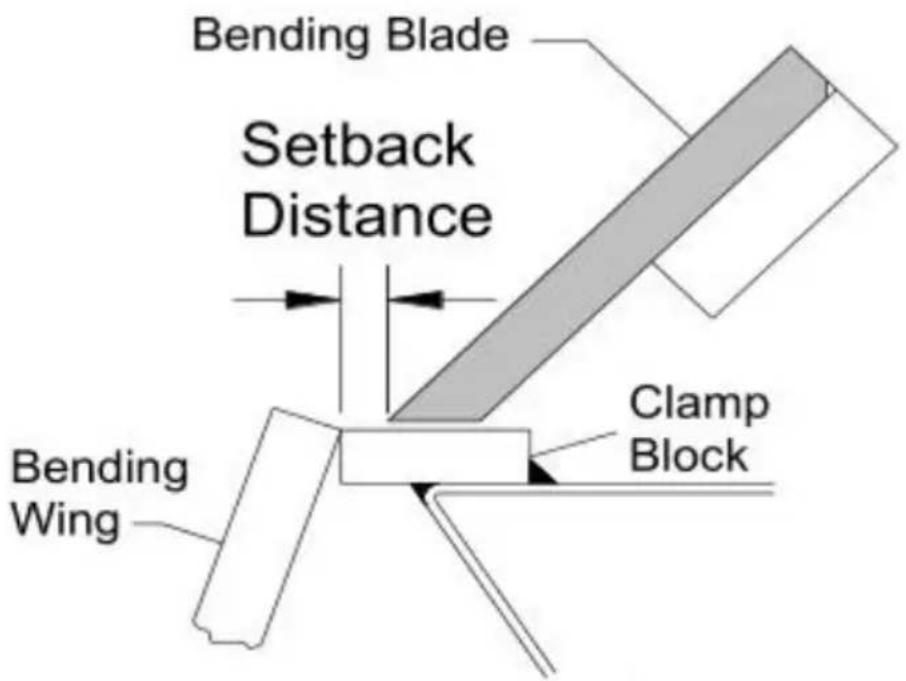

Avståndet från fingrets framkant till klämblockets framkant, som visas på bilden. Detta avstånd bestäms av detaljens tjocklek och bögens innerradie. Avståndet är vanligtvis 1,5-2 gånger materialtjockleken. (Bild 4)

1. För att justera, se till att alla fingrar är korrekt inriktade i förhållande till varandra och att fasthållningsenheten inte är låst i nedfällt läge.
2. Lossa ställskruvarna (C) på baksidan av fasthållningsenheten (bild 5).
3. Sätt i ett verktyg, såsom en Allen-nyckel, i ett av ekerhålen på det excentriska navet och rotera den, vilket flyttar fasthållningsenheten antingen framåt eller bakåt.
4. När fingrarna har rätt avstånd och är parallella med klämblockets framkant, dra åt ställskruvarna (C).

Justering av klämtrycket

FÖRSIKTIGHET

1. För högt klämtryck kan "förbelasta" och permanent förvränga bromsoket.
2. Böj INTE material som är tyngre än den nominella kapaciteten, inte heller kortare längder.
3. Använd material med fyrkantiga, avskurna kanter. (En rullad kant eller böjd kant kan orsaka problem).
4. Att böja ett runt föremål kommer att vrida eller hacka klämmans käftar.
5. Justera klämtrycket därefter för olika metalltjocklekar.
6. Använd inte en rörförlängning på klämstängerna för att få mer hävstångseffekt.

Klämtrycket kan behöva justeras allt eftersom arbetsstyckets tjocklek ändras. Ett lämpligt tryck bör ha ett medelhögt motstånd vid bakåtdrag av handtaget/handtagen. Vid slutet av slaget bör arbetsstycket definitivt låsas under klämbladet.

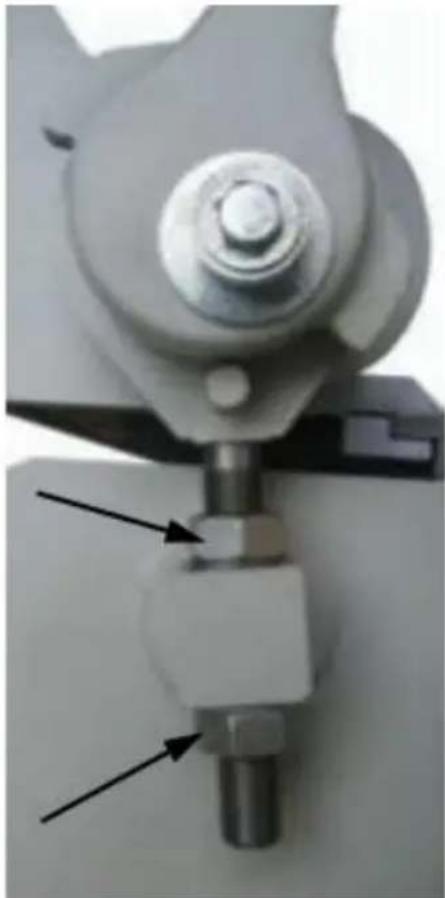

För att justera trycket, flytta muttrarna på den gängade länkaxeln antingen uppåt eller nedåt.

1. För att justera klämtrycket, dra åt båda sidor av klämbladet med bromsen.

a. Om klämtrycket verkar lätt och detaljen sitter lös i klämman, flytta justermuttrarna UPPÅT.

b. Om klämtrycket verkar hårt och du inte kan låsa handtagen, flytta justermuttrarna NER.

c. När trycket känns rätt behövs inga ytterligare justeringar för denna tjockleken. (När tjockleken ändras kan det bli nödvändigt att justera igen).

1. Ta bort den del som sitter under klämbladet, lås fast bladet med handtagen och lossa trycket på den övre muttern.
2. Lås upp klämbladet och vrid den nedre muttern 1/2 varv i önskad riktning.
3. Lås klämbladet, dra åt den övre muttern igen och upprepa steg 1 tills önskat tryck har uppnåtts.

Klämjustering (ände mot ände)

Gör en 90° testböjning cirka 50,8 mm från varje ände av maskinen. Lägg de böjda remsorna ovanpå varandra och kontrollera att de är böjda i samma grad.

Om en remsa är för böjd, öka avståndet för slacket på den sidan. Om en remsa är för underböjd, minska avståndet för slacket på den sidan. Vrid alltid slackjusteringen förbi önskad slackpunkt och sedan framåt för att minska slacket.

Böjande vingjustering

Bockningsnoggrannheten är beroende av att bockningsbladets ovansida och den monterade bockningsvingen är i jämnhöjd med klämblockets ovansida när bockningsbladet är i nedsänkt läge. Om det verkar som justering är nödvändig, kontakta den lokala serviceavdelningen eller tillverkaren.

Drift

Vid grundläggande bockningsoperationer är det viktigt att bromsens fingrar är parallella med kanten på klämblocket. Se också till att du har rätt inställning av spänning och klämtryck för den materialtjocklek som ska bockas.

Vid grundläggande bockningsoperationer är det viktigt att bromsens fingrar är parallella med kanten på klämblocket. Se också till att du har rätt inställning av spänning och klämtryck för den materialtjocklek som ska bockas.

FÖRSIKTIGHET

Använd alltid lämpligt ögonskydd med sidoskydd, skyddsskor och läderhandskar för att skydda mot grader och vassa kanter.

FÖRSIKTIGHET

Håll händer och fingrar borta från klämbalken. Stå vid sidan av maskinen för att undvika att träffas av bockskyddet när det kommer upp för att böjas.

FÖRSIKTIGHET

Se till att stora, tunga ark är ordentligt stödda när du hanterar dem.

Bockning av plåt

1. Lyft och vrid klämhandtaget (medurs) för att höja klämenheten.
2. För in delstycket mellan klämblocket och bromsfingrarna.
3. Rikta in fingrarna på fasthållningsenheten mot den ritade böjningslinjen på detaljen och kläm fast den genom att dra klämhandtaget bakåt.

NOTERA

Tvinga INTE klämhandtagen. De kräver endast tillräckligt tryck för att hålla plåten från att röra sig vid bockning.

1. Dra upp handtagen på böjbladet tills detaljen har nått önskad böjningsvinkel.
2. Sänk ner böjbladet, lyft upp fasthållningsenheten och ta bort den bockade delen.

delen.

1. Om du böjer med låd- och pannform, välj fingrar som matchar måtten på det färdiga stycket.

Böjningsmån

För att kunna bocka plåt korrekt måste du ta hänsyn till den totala längden på varje böjning. Detta kallas böjningsmån. Subtrahera böjningsmånen från summan av arbetsstyckets yttermått för att få arbetsstyckets faktiska totala längd eller bredd. På grund av skillnader i plåtens hårdhet, och om böjningen görs med eller mot fibrerna, måste exakta tillägg ibland göras genom trial and error. Böjningsmån för allmänt bruk kan dock erhållas från metallbearbetningsböcker eller från internet.

UNDER STÄENDE SPRINGBACK

Fjäderåtergång, även känt som elastisk återhämtning, är resultatet av att metallen vill återgå till sin ursprungliga form efter att ha genomgått kompression och sträckning. Efter att böjningsbladet har tagits bort från metallen och belastningen har släppts, slappnar arbetsstycket av, vilket tvingar den böjda delen av metallen att återgå något till sin ursprungliga form.

Nyckeln till att få rätt böjningsvinkel är att överböja metallen lite och låta den fjädra tillbaka till önskad vinkel. Alla metaller uppvisar en viss mängd återfjädring.

MATERIALVAL

FÖRSIKTIGHET

Kunden måste fastställa att material som bearbetas genom maskinen kan vara potentiellt farliga för operatören eller personal som arbetar i närheten.

Tänk på dessa instruktioner när du väljer material:

1. Materialet måste vara rent och torrt. (utan olja)
2. Materialet ska ha en slät yta så att det är lätt att bearbeta.
3. Materialets dimensionsegenskaper måste vara konsekventa och får inte överstiga maskinens kapacitetsvärden.
4. Materialets kemiska struktur måste vara konsekvent.
5. Köp certifierat stål från samma leverantör när det är möjligt.

SMÖRJNING OCH UNDERHÅLL

VARNING

Underhåll bör utföras regelbundet av kvalificerad personal.

Följ alltid lämpliga säkerhetsåtgärder när du arbetar på eller runt maskinen.

1. Kontrollera dagligen om det finns några osäkra förhållanden och åtgärda dem omedelbart.
2. Kontrollera att alla muttrar och bultar är ordentligt åtdragna.
3. Rengör maskinen och området runt den varje vecka.
4. Smörj gängade komponenter och glidanordningar.
5. Applicera rostskyddsmedel på alla omålade ytor.

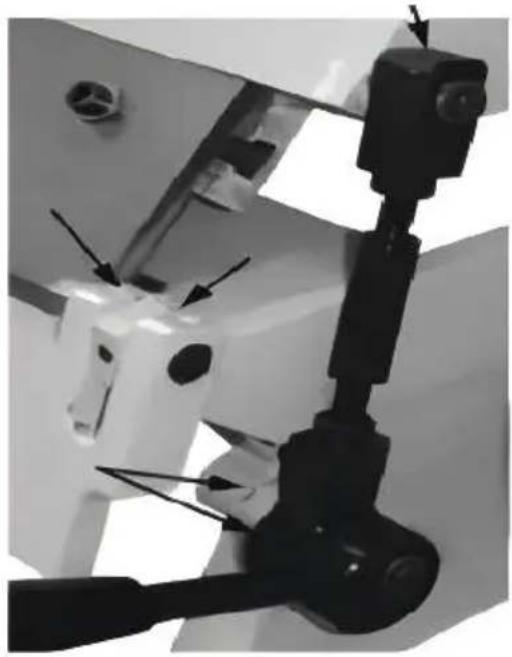

Oljeportar

Använd en oljekanna med en #30W-olja av god kvalitet och droppa 5 droppar i varje.

av portarna i båda ändar av maskinen. Upprepa varje vecka eller oftare beroende på användning. Torka bort överflödig olja.

Rätt underhåll kan öka livslängden på din maskin.

Maskinmontering

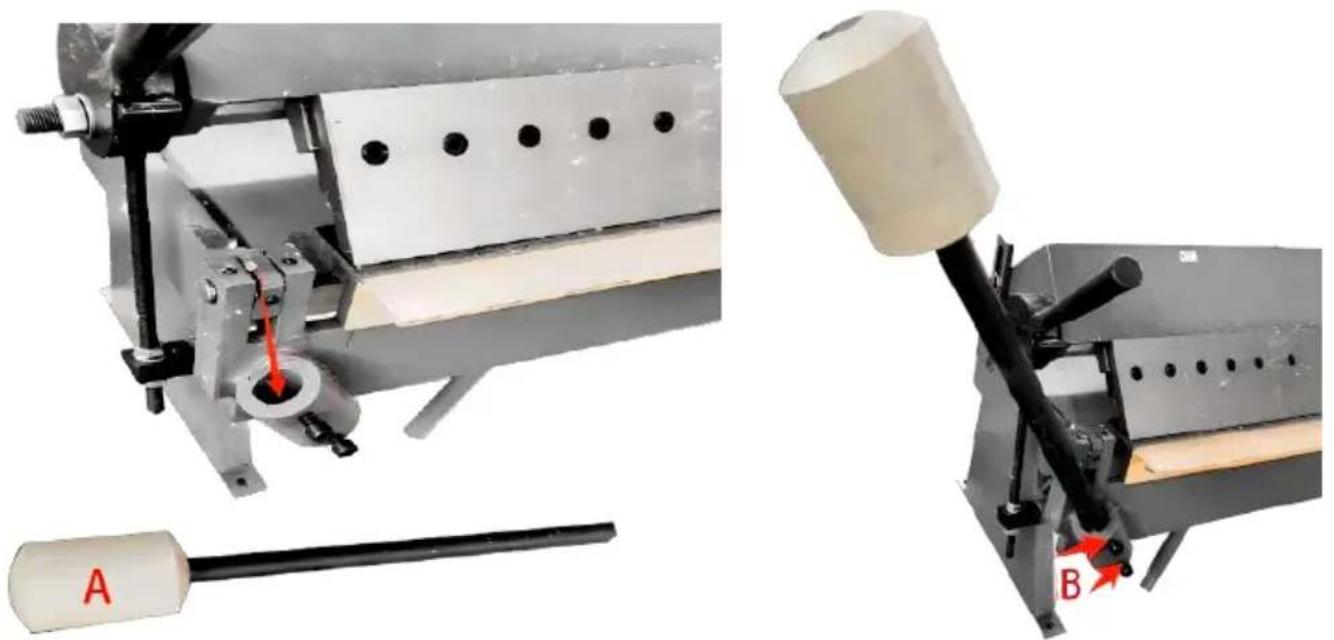

Placera motviktshammaren (A) i den position som pilen anger (se bilden nedan).

Dra åt de två skruvarna (B).

FELSÖKNING

FEL	TROLIG ORSAK	AVHJÄLPA
FELAKTIG BÖJNINGAR	1. Fingrarna är inte i linj2. Bakåtskillnaden är inte lika stor från ena sidan den andra3. Klämanordningen håller inte fast detaljen ordentlig	Följ korrekt fingerjusteringsprocedur.Mät avståndet noggrant od ställ in därefter.Justera klämtrycket igen.
BÖJANDE LÖV SVÅRT ATT LYFTA OCH BÖJA.	1. Överskridande av bromsens böjningsgränser.2. Motvikten är inte på bladet.	Böj inte material tjockare vad maskinen är avsedd Fäst motvikten för att min den kraft som behövs för lyfta det böjda bladet.

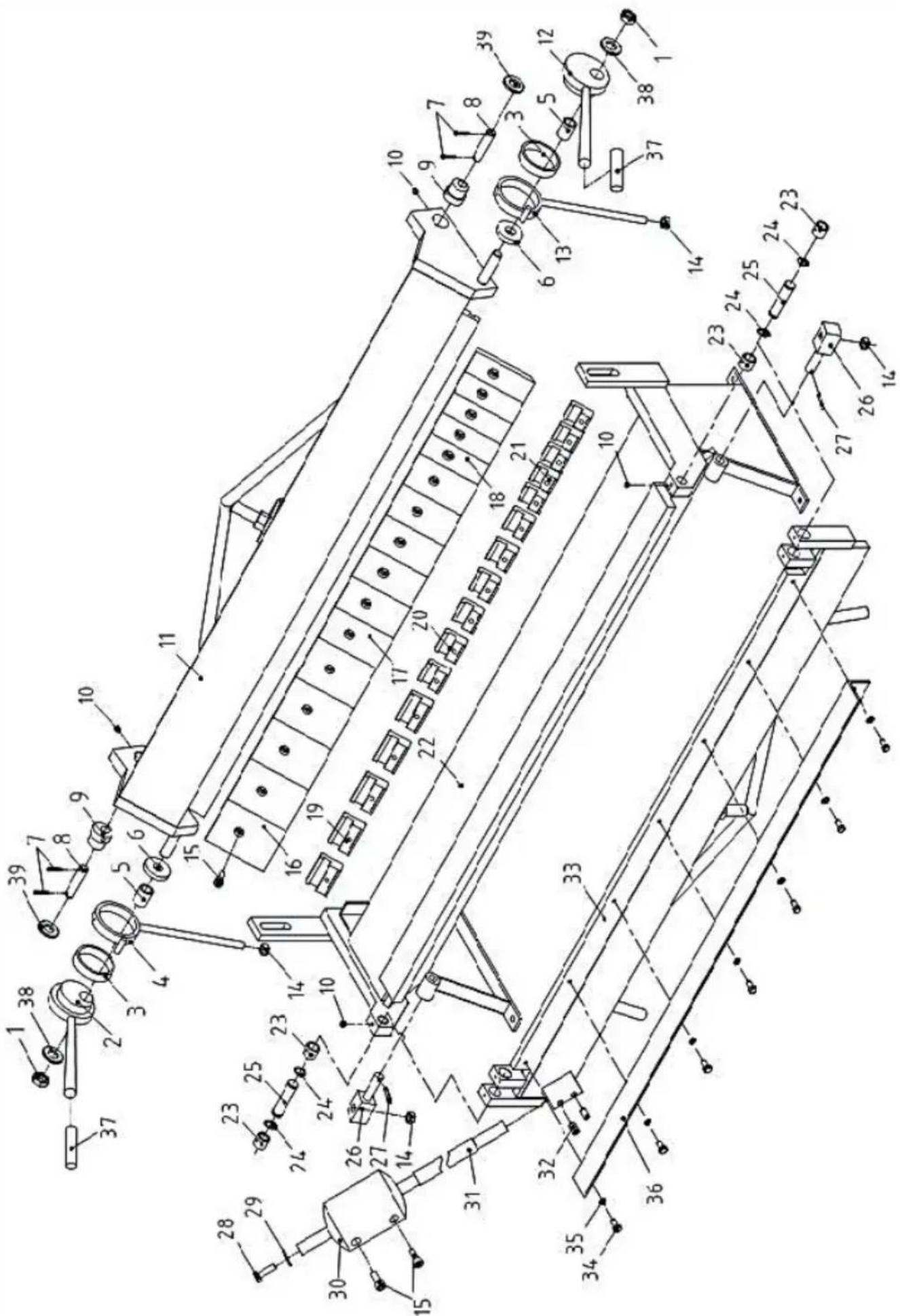

Ref.	Beskrivning	ANTAL
1	Mutter M18	2
2	Vänster excentriskt handtag	1
3	Stor tvättmaskin	2
4	Vänster vevstång	1
5	Tvättmaskin	2
6	Distansbussning	2
7	Saxsprint φ4X25	4
8	Stift φ16X70	2
9	Excentrisk axel	2
10	Ställskruv M8X8	4
11	Övre formramverk	1
12	Höger excentriskt handtag	1
13	Höger vevstång	1
14	M12	4
15	M10X25	18
16	Bromsbackar 4"	5
17	Bromsbackar 3"	6
18	Bromsbackar 2"	5
19	Klämplatta 63mm	5
20	Klämplatta 45mm	6

Ref.	Beskrivning	ANTAL
21	Klämplatta 34mm	5
22	Ram	1
23	Fall	4
24	Axelring Φ18	4
25	Axel	2
26	Axel	2
27	Saxsprint φ5X25	2
28	Sexkantsbult M10X35	1
29	Platt packning Φ10	1
30	Motvikt	1
31	Motviktsstång	1
32	Ställskruv M12X20	2
33	Böjande löv	1
34	Sexkantsbult M8X16	7
35	Φ8	7
36	Vinkelgränsplatta	1
37	Handtagsgrepp	2
38	Φ18	2
39	Φ16	2

Varning – För att minska risken för skador måste använda läsa instruktionsmanualen noggrant.

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptun indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillb som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfall måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000, Kina.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD

NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornien 91730

UK

REP
