QBY4-50L - Pompe à air Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe pneumatique à double membrane
Modèle	QBY4-50L
Marque	Vevor
Principe de fonctionnement	Pneumatique à double membrane, sans pièces rotatives
Entrée/Sortie	50 mm (bride)
Hauteur d'aspiration max	7 m
Hauteur de refoulement max	50 m
Pression de sortie max	> 6 kgf/cm²
Diamètre max de particules	10 mm
Viscosité max du fluide	10 000 cP
Pression d'air comprimé	2 à 8 kgf/cm²
Matériaux en contact avec le fluide	Acier inoxydable, alliage d'aluminium, fonte, plastique technique
Matériaux de membrane	NBR, Viton, Néoprène, PTFE
Alimentation	Air comprimé (pas d'électricité)
Auto-amorçage	Oui, jusqu'à 7 m
Applications principales	Transfert de liquides corrosifs, visqueux, inflammables, boues, denrées alimentaires (chocolat, sirop), peinture, colle, etc.
Entretien	Nettoyer la cavité intérieure et la douille en cuivre lors du remplacement du diaphragme
Sécurité	Sans étincelle, utilisable en atmosphère explosive
Pièces détachées	Membranes, clapets, joints disponibles auprès du fabricant
Réparabilité	Structure simple, remplacement aisé des membranes et clapets

FOIRE AUX QUESTIONS - QBY4-50L Vevor

Comment installer le QBY4-50L ?

Installez la pompe sur une surface stable. Si les vibrations sont faibles, les boulons de fondation ne sont pas nécessaires. Raccordez l'entrée d'air comprimé avec un filtre et un régulateur (triplex pneumatique recommandé). Assurez-vous que les canalisations d'aspiration et de refoulement sont correctement raccordées.

Quel type de fluide peut être pompé ?

Cette pompe peut aspirer des liquides corrosifs, visqueux, inflammables, explosifs, toxiques, ainsi que des boues, des purées, des pigments, des colles, des acides forts et des alcalis. Elle convient également pour des denrées alimentaires comme le chocolat, le sirop ou les saucisses.

Comment régler le débit et la pression ?

Le débit et la pression de sortie se règlent en ajustant la vanne d'air comprimé d'entrée. La pression d'air doit être comprise entre 2 et 8 kgf/cm². Une pression plus élevée augmente le débit et la pression de refoulement.

Que faire si la pompe ne démarre pas ?

Vérifiez que l'air comprimé est bien connecté et que la pression est suffisante (min 2 kgf/cm²). Assurez-vous que les clapets (robinets à tournant sphérique) ne sont pas obstrués. Si l'air est sale, installez un filtre. Vérifiez également que la pompe n'est pas grippée par des résidus séchés.

Comment entretenir la pompe ?

Avant chaque utilisation, vérifiez l'absence de fuites. Après utilisation avec des liquides susceptibles de geler ou de se déposer, videz la pompe en la faisant fonctionner à sec quelques minutes. Nettoyez régulièrement la cavité intérieure et la douille en cuivre lors du remplacement des membranes.

Quand remplacer les membranes ?

Remplacez les membranes si vous constatez une baisse de performance, des fuites ou des dommages visibles. Le diaphragme fait partie des pièces d'usure. Suivez les instructions de la notice pour le démontage et le remontage.

Peut-on utiliser la pompe en atmosphère explosive ?

Oui, car la pompe fonctionne à l'air comprimé et ne produit pas d'étincelles. Elle est donc sûre pour une utilisation dans des environnements inflammables ou explosifs.

Comment purger la pompe avant un arrêt prolongé ?

Fermez la vanne d'aspiration, puis faites fonctionner la pompe à vide pendant quelques minutes pour évacuer le fluide restant. Nettoyez ensuite l'intérieur de la pompe pour éviter tout dépôt ou corrosion.

Où trouver des pièces de rechange ?

Les pièces détachées (membranes, clapets, joints) sont disponibles sur le site officiel Vevor : www.vevor.com/support. Utilisez les numéros de modèle QBK-40L, QBY4-50L, etc., pour commander.

Quelle est la garantie de cet appareil ?

Vevor propose un certificat de garantie électronique. Pour activer la garantie, rendez-vous sur le site d'assistance technique : www.vevor.com/support et suivez les instructions.

MODE D'EMPLOI QBY4-50L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Pompe à membrane à double commande pneumatique - Instructions

MODÈLE : QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Cette série de pompes à membrane est le dernier modèle, conçu pour transférer et aspirer divers liquides corrosifs contenant des granules, visqueux, volatils, inflammables, explosifs ou toxiques, boue de porcelaine, purée de fruits, conduit de fumée, récupération d'huile résiduelle dans les pétroliers, réversion temporaire des pétroliers, etc. Les paramètres de performance de cette série sont proches de ceux des pompes allemandes WLLDEN et des pompes américaines MARI0-WP. Les composants en contact avec le fluide sont en acier inoxydable, en alliage d'aluminium, en fonte et en plastiques techniques, tandis que le diaphragme peut être en NBR, Viton, néoprène ou PTFE.

PRINCIPALES APPLICATIONS

1. La pompe peut aspirer des cacahuètes, des cornichons, des tomates en purée, des saucisses rouges, du chocolat, du houblon et du sirop, etc.
2. La pompe peut aspirer de la peinture, du pigment, de la colle et des adhésifs.
3. La pompe peut aspirer diverses boues de carrelage, de porcelaine, de brique et de porcelaine, etc.
4. La pompe peut aspirer divers matériaux de broyage, agents corrosifs, et nettoyer la saleté d'huile, etc.
5. La pompe peut aspirer diverses toxines et liquides inflammables ou volatils, etc.
6. La pompe peut aspirer diverses eaux de cale, coulis de ciment et

etc.

1. La pompe peut aspirer divers acides forts, alcalis et liquides corrosifs, etc.
2. Il peut être utilisé comme dispositif de transmission à l'avant de l'équipement de séparation solide et liquide.

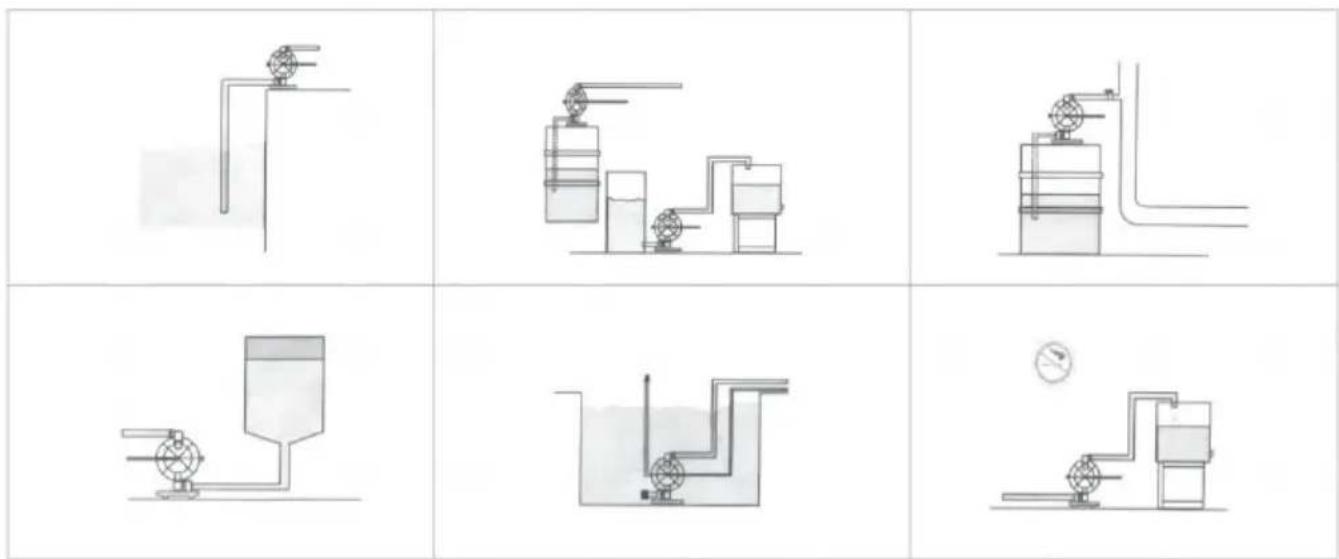

MODE D'INSTALLATION

Les pompes pneumatiques à double membrane peuvent non seulement évacuer le liquide d'écoulement, mais également transporter un fluide à écoulement difficile avec les mérites d'une pompe auto-pompante, d'une pompe de plongée, d'une pompe de bouclier, d'une pompe à lisier et d'une pompe à impuretés, etc.

1. Il n'est pas nécessaire de verser l'eau de puisage, la hauteur d'aspiration atteint 7 m de hauteur, la hauteur de livraison atteint 50 m de long, pression d'exportation > 6 kgf/cm² ;
2. Large débit et bonnes performances. Le diamètre autorisé à laisser passer le grain maximum atteint 10 mm. Les dommages sont très moindres pour la pompe tout en évacuant la boue et les impuretés ;
3. La durée de livraison et le débit peuvent laisser passer la valve pneumatique ouverte pour réaliser un ajustement continu (le réglage de pression pneumatique est compris entre 2 et 8 kgf/cm²) :
4. Cette pompe n'a pas de pièces rotatives ni de joints de roulement. Le diaphragme séparera complètement les pièces de fonctionnement de la pompe du fluide épuisé, le fluide de travail. Le fluide transporté ne peut pas fuir à l'extérieur. Ainsi, il ne causera pas de pollution de

l'environnement et de sécurité du corps humain tout en épuisant les produits inflammables ou corrosifs :

1. Aucune électricité n'est sûre et fiable lors de l'utilisation dans des endroits inflammables et explosifs :
2. Il peut être trempé dans un milieu ;
3. Il est pratique à utiliser et fiable à travailler. Ouvrez ou fermez uniquement le corps de la vanne de gaz lors du démarrage ou de l'arrêt. Même sans fonctionnement moyen ou sans pause soudaine pendant une longue période en raison d'accidents, la pompe ne sera pas endommagée une fois utilisée. La pompe s'arrêtera automatiquement et possède la fonction d'auto-protection. Lorsque le courant se rétablit normalement, elle peut également démarrer automatiquement ;
4. Structure simple et moins de pièces d'usure. Cette pompe est simple dans sa structure. Pas de rotor, engrenage et palette, etc.
5. Il peut transmettre l'adhésif (la viscosité est inférieure à 10 000 centipoises).
6. Cette pompe n'a pas besoin d'huile lubrifiante. Même au ralenti, il n'y a aucune influence sur la pompe. C'est une caractéristique de cette pompe.

PRINCIPE DE FONCTIONNEMENT

Chaque diaphragme est installé dans les deux cavités de travail alignées (A) et (B), qui peuvent être connectées ensemble avec le levier de couplage central. L'air comprimé pénètre dans la vanne de distribution d'air depuis l'entrée d'air de la pompe. L'air comprimé dans une cavité, à travers le mécanisme de distribution, pousse le mouvement du diaphragme dans la cavité. Le gaz dans l'autre cavité sera évacué. Une fois atteint la fin de course, le mécanisme de distribution d'air aspirera

automatiquement l'air comprimé dans l'autre cavité de travail, poussera le diaphragme à se déplacer dans la direction opposée, de manière à ce que les deux diaphragmes effectuent un mouvement alternatif continu en synchronisme.

L'air comprimé entre dans la vanne de distribution d'air à l'endroit (E) indiqué sur le schéma, ce qui permet à la membrane de se déplacer dans la bonne direction. La force d'aspiration dans la chambre (A) fait s'écouler le fluide depuis l'entrée (C), pousse le robinet à tournant sphérique (2) pour entrer dans la chambre ; le robinet à tournant sphérique (4) sera verrouillé en raison de la force d'aspiration ; le fluide dans la chambre (B) sera pressé et pousse le robinet à tournant sphérique (3) pour s'écouler de la

sortie (D). Pendant ce temps, le robinet à tournant sphérique (1) se ferme, empêchant le reflux. Un tel mouvement en cercle permettra au fluide d'aspirer sans interruption de l'entrée (C) et de s'écouler de la sortie (D).

SCHÉMA DE CONNEXION

PARAMÈTRES DE PERFORMANCE

Remarque : les entrées et sorties des modèles QBY-10 et 15 en fonte/aluminium/acier inoxydable/matière plastique sont des connexions filetées, pas à brides. Les entrées et sorties des modèles QBY-25 et 40 en acier inoxydable/matière plastique sont des connexions filetées, pas à brides ; pour la fonte et l'alliage d'aluminium, les entrées et sorties sont des connexions à bride et filetées à double usage. Les modèles QBY-50/65/80/100 sont à bride, sans filetage. (Veuillez vous référer aux exemples de photos du catalogue de produits réels).

1. Si les vibrations de la pompe sont très légères, il n'est généralement pas nécessaire d'installer les boulons de fondation. 2.1 Si l'air comprimé est mélangé à des objets sales, le démarrage normal de la pompe sera influencé. Il est suggéré à l'utilisateur d'installer en plus les pièces pneumatiques triplex.
2. Lorsque vous pompez un milieu susceptible de geler ou de se déposer facilement, veuillez installer une vanne à l'entrée de la pompe. Si la pompe doit être arrêtée, veuillez d'abord fermer la vanne, puis faire fonctionner la pompe pendant plusieurs minutes pour vider le milieu à l'intérieur de la pompe et nettoyez le liquide accumulé à l'intérieur de la pompe à temps, afin d'éviter toute difficulté lors du démarrage de la pompe la prochaine fois.
3. Lors du remplacement du diaphragme, veuillez nettoyer la bielle dans la cavité intérieure et la douille en cuivre de la pompe. Évitez d'endommager la bague d'étanchéité en PTFE blanc. Faites le remontage comme d'origine et la pompe peut être utilisée.

Assistance technique et certificat de garantie électronique www.vevor.com/support
