Tipo de producto	Bomba neumática de doble membrana
Modelo	QBY4-50L
Marca	Vevor
Principio de funcionamiento	Neumático de doble membrana, sin piezas rotativas
Entrada/Salida	50 mm (brida)
Altura de aspiración máxima	7 m
Altura de descarga máxima	50 m
Presión de salida máxima	> 6 kgf/cm²
Diámetro máximo de partículas	10 mm
Viscosidad máxima del fluido	10 000 cP
Presión de aire comprimido	2 a 8 kgf/cm²
Materiales en contacto con el fluido	Acero inoxidable, aleación de aluminio, hierro fundido, plástico técnico
Materiales de membrana	NBR, Viton, Neopreno, PTFE
Alimentación	Aire comprimido (sin electricidad)
Autocebante	Sí, hasta 7 m
Aplicaciones principales	Transferencia de líquidos corrosivos, viscosos, inflamables, lodos, alimentos (chocolate, jarabe), pintura, pegamento, etc.
Mantenimiento	Limpiar la cavidad interior y el casquillo de cobre al reemplazar el diafragma
Seguridad	Sin chispa, utilizable en atmósfera explosiva
Piezas de repuesto	Membranas, válvulas, juntas disponibles del fabricante
Reparabilidad	Estructura simple, reemplazo fácil de membranas y válvulas

Preguntas frecuentes - QBY4-50L Vevor

¿Cómo instalar el QBY4-50L?

Instale la bomba sobre una superficie estable. Si las vibraciones son bajas, no son necesarios los pernos de cimentación. Conecte la entrada de aire comprimido con un filtro y un regulador (se recomienda un triplex neumático). Asegúrese de que las tuberías de aspiración y descarga estén correctamente conectadas.

¿Qué tipo de fluido se puede bombear?

Esta bomba puede aspirar líquidos corrosivos, viscosos, inflamables, explosivos, tóxicos, así como lodos, purés, pigmentos, pegamentos, ácidos fuertes y álcalis. También es adecuada para alimentos como chocolate, jarabe o salchichas.

¿Cómo ajustar el caudal y la presión?

El caudal y la presión de salida se ajustan regulando la válvula de aire comprimido de entrada. La presión de aire debe estar entre 2 y 8 kgf/cm². Una presión más alta aumenta el caudal y la presión de descarga.

¿Qué hacer si la bomba no arranca?

Verifique que el aire comprimido esté bien conectado y que la presión sea suficiente (mín. 2 kgf/cm²). Asegúrese de que las válvulas de retención (válvulas de bola) no estén obstruidas. Si el aire está sucio, instale un filtro. Verifique también que la bomba no esté agarrotada por residuos secos.

¿Cómo mantener la bomba?

Antes de cada uso, verifique que no haya fugas. Después de usar con líquidos que puedan congelarse o depositarse, vacíe la bomba haciéndola funcionar en seco durante unos minutos. Limpie regularmente la cavidad interior y el casquillo de cobre al reemplazar las membranas.

¿Cuándo reemplazar las membranas?

Reemplace las membranas si nota una disminución del rendimiento, fugas o daños visibles. El diafragma es una pieza de desgaste. Siga las instrucciones del manual para el desmontaje y montaje.

¿Se puede usar la bomba en atmósfera explosiva?

Sí, porque la bomba funciona con aire comprimido y no produce chispas. Por lo tanto, es segura para su uso en entornos inflamables o explosivos.

¿Cómo purgar la bomba antes de una parada prolongada?

Cierre la válvula de aspiración, luego haga funcionar la bomba en vacío durante unos minutos para evacuar el fluido restante. Luego limpie el interior de la bomba para evitar depósitos o corrosión.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (membranas, válvulas, juntas) están disponibles en el sitio web oficial de Vevor: www.vevor.com/support. Utilice los números de modelo QBK-40L, QBY4-50L, etc., para realizar el pedido.

¿Cuál es la garantía de este aparato?

Vevor ofrece un certificado de garantía electrónico. Para activar la garantía, visite el sitio de asistencia técnica: www.vevor.com/support y siga las instrucciones.

MANUAL DE USUARIO QBY4-50L Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

Bomba de diafragma de doble accionamiento neumático. Instrucciones

MODELO: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Advertencia: para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

Esta serie de bombas de diafragma es el último modelo en el país. Funciona para sacar y aspirar varios líquidos corrosivos que contienen gránulos, viscosos, volátiles, inflamables y explosivos, o líquidos venenosos, suspensión de porcelana, puré de frutas, chimenea, recuperación de petróleo residual en petrolero, reversión temporal del petrolero, etc. Los parámetros de rendimiento de esta serie están cerca de los de las bombas alemanas WILDEN PUMPS y las americanas MARIO PUMPS. Los componentes en contacto con el flujo son de acero inoxidable, aleación de aluminio, hierro fundido y plásticos de ingeniería, mientras que las membranas pueden ser NBR, vitón, neopreno o PTFE.

APLICACIÓN PRINCIPAL

1. La bomba puede aspirar maní, pepinillos, tomate, purín, salchicha, chocolate, lúpulo y jarabe, etc.
2. La bomba puede aspirar pintura, pigmento, pegamento y adhesivo, etc.
3. La bomba puede aspirar diversas lechadas de azulejos, porcelana, ladrillos y vajillas, etc.
4. La bomba puede aspirar diversos materiales de molienda, agentes corrosivos y limpiar la suciedad del aceite, etc.
5. La bomba puede aspirar diversas toxinas y líquidos inflamables o volátiles, etc.
6. La bomba puede aspirar agua en cuña, lechada de cemento y mortero, etc.

etc.

1. La bomba puede aspirar varios ácidos fuertes, álcalis y líquidos corrosivos, etc.
2. Se puede utilizar como dispositivo de transmisión frontal del equipo de separación de sólidos y líquidos.

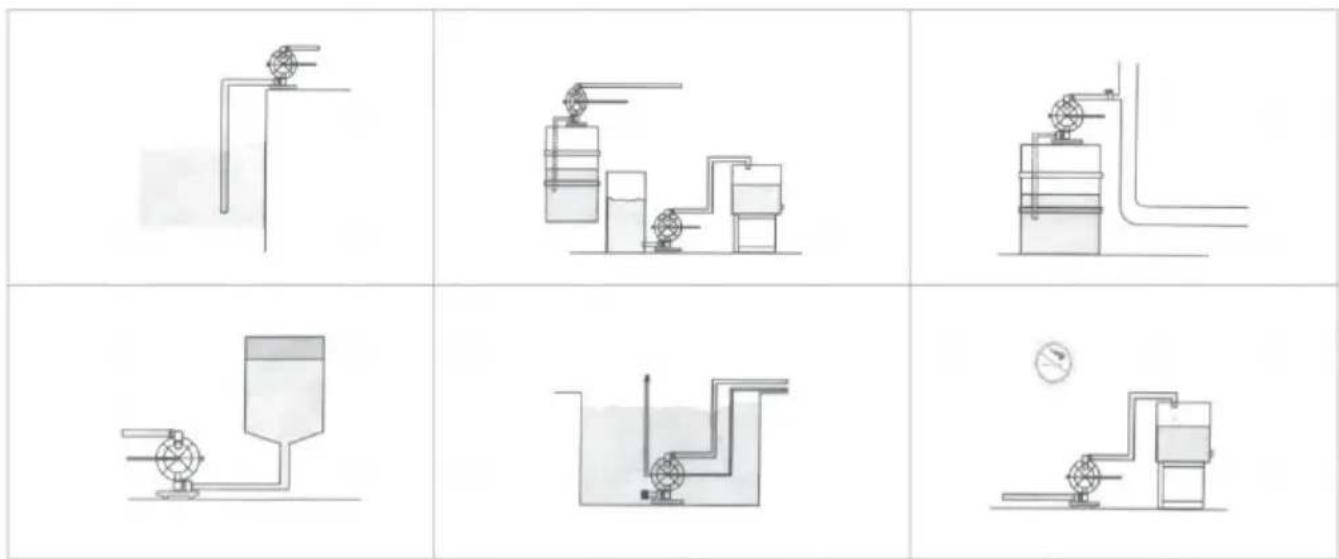

FORMA DE INSTALACIÓN

Las bombas de doble diafragma accionadas por aire no solo pueden agotar el flujo de líquido, sino que también transportan un medio difícil, con las ventajas de una bomba autobombeadora, una bomba de buceo, una bomba de protección, una bomba de lodo y una bomba de impurezas, etc.

1. No es necesario verter el agua de extracción, la elevación de succión alcanza los 7 m de altura, la elevación de entrega alcanza los 50 m de longitud y la presión de exportación > 6 kgf/cm²;
2. Flujo amplio y buen rendimiento. El diámetro permitido para pasar el grano máximo alcanza los 10 mm. El daño es muy menor al trabajar mientras se agota la mezcla y la impureza;
3. La vida útil y el flujo de entrega pueden pasar la válvula neumática abierta para realizar el ajuste continuo (el ajuste de presión neumática está entre 2 y 8 kgf/cm²):
4. Esta bomba no tiene piezas giratorias ni sellos de cojinete. El diafragma separará completamente las piezas de funcionamiento de la bomba y el medio agotado, el medio de trabajo. El medio transportado no se puede filtrar al exterior. Por lo tanto, no causará contaminación ambiental ni

peligros para la seguridad del cuerpo humano mientras se agota la tarea y medios inflamables o corrosivos:

1. No hay electricidad. Es seguro y confiable mientras se usa en lugares inflamables y de explosión: 6. Se puede remojar en medio;
2. Es cómodo de usar y confiable para trabajar. Solo abra o cierre el cuerpo de la válvula de gas mientras arranca o para. Incluso si no hay operación media o se detiene repentinamente durante mucho tiempo debido a accidentes, la bomba no se dañará si se usa por esta vez ocer-oadinc. La bomba se detendrá automáticamente y posee la función de autoprotección. Cuando la carga se recupera normalmente, también puede arrancar automáticamente;
3. Estructura simple y menos piezas de desgaste. Esta bomba tiene estructura simple. Instalación y mantenimiento. El medio transportado por la bomba no tocará la válvula neumática ni la palanca de acoplamiento. No como otros tipos de bombas, el rendimiento descenderá gradualmente debido a los daños de rotor, engranaje y paleta, etc.
4. Puede transmitir el adhesivo (la viscosidad es inferior a 10000 centipoise).
5. Esta bomba no necesita aceite lubricante. Incluso si está en ralentí, tiene alguna influencia en la bomba. Esta es una característica de esta bomba.

PRINCIPIO DE FUNCIONAMIENTO

Se instala cada diafragma en ambas cavidades de trabajo alineadas (A) y (B), que se pueden conectar con una palanca de acoplamiento central. El aire de compresión ingresa a la válvula de distribución de aire desde la entrada de aire de la bomba; el aire de compresión ingresa a una cavidad a través del mecanismo de distribución, empuja hacia afuera el movimiento del diafragma en la cavidad y drenará el gas en otra cavidad. Una vez que llegue al terminal de carrera, el mecanismo de distribución de aire extraerá

automáticamente el aire de compresión hacia otra cavidad de trabajo, empujará el diafragma hacia el lado opuesto. Dirección, para permitir que ambos diafragmas realicen continuamente movimientos alternativos en sincronismo.

El aire comprimido ingresa a la válvula de distribución de aire (E) como se muestra en el diagrama, deje que la pieza del diafragma se mueva en la dirección correcta. Y la fuerza de succión en la cámara (A) permite que el medio fluya desde la entrada (C). Empuje la válvula de bola (2) para ingresar a la cámara; la válvula de bola (4) se bloqueará debido a la fuerza de succión. El medio en la cámara (B) se presionará para empujar la válvula de bola (3) para que fluya hacia afuera desde la salida (D). Mien

tanto, deje que la válvula de bola (1) se cierre para evitar el retorno. Tal movimiento en círculos permitirá que el medio succione ininterrumpidamente desde la entrada (C) y drene desde la salida (D).

DIAGRAMA ESQUEMÁTICO DE CONEXIÓN

PARÁMETROS DE RENDIMIENTO

Nota: La importación y exportación de material plástico/aluminio/aluminio fundido QBY-10 y 15 son conexiones roscadas, no azules. La importación y exportación de materiales plásticos/acero inoxidable QBY-25 y 40 son conexiones roscadas, no azules; hierro fundido/aluminio aleación y exportación son conexión bridada y roscada de doble uso. Los QBY-50/65/80/100 tienen bridas, no tienen rosca. (Consulte las imágenes del catálogo de productos de muestra reales).

1. Si la vibración de la bomba es muy leve, generalmente no es necesario instalar los pernos de base. 2.1 Si el aire comprimido se mezcla con objetos sucios, se verá afectado el arranque normal de la bomba. Se sugiere que el usuario instale adicionalmente las piezas neumáticas triples.
2. Cuando bombee medios que se congelarán o depositarán fácilmente, instale una válvula en la entrada de la bomba. Si la bomba se detiene, primero cierre la válvula y luego haga funcionar la bomba durante varios minutos para vaciar los medios dentro. Bombee y limpie el líquido acumulado dentro de la bomba a tierra para evitar dificultades al arrancar la bomba la próxima vez.
3. Al reemplazar el diafragma, limpie la biela en la cavidad interior del casquillo de cobre de la bomba. Y evite dañar el anillo de PTFE blanco. Realice el reensamblaje como original y se podrá la bomba.
