BEDIENUNGSANLEITUNG QBY4-50L Vevor

Technisch Support- und E-Garantiezertifikat www.vevor.com/support

Luftbetriebenes Doppel Membranpumpe Anweisungen

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Diese Membranpumpenserie ist das neueste Modell zu Hause. Sie sind Funktioniert zum Herausnehmen und Ansaugen verschiedener ätzender Flüssigkeiten, die Granulat, viskos, flüchtig, brennbar und explosiv enthalten oder giftige Flüssigkeiten, Porzellanbrei, Fruchtpüree, Flue.the Rückgewinnung von Restöl im Tanker. Vorübergehender Umbau des Tankers usw. Die Leistungsparameter dieser Serie liegen nahe bei Scheiße Germam WLLDENPUMPS und American MARI0-WPUMPS Die mit der Strömung in Berührung kommenden Komponenten bestehen au Edelstahl, Aluminiumlegierung, Gusseisen und Edelstahl, während die Membran aus NBR, Viton, Neopren oder PTFE bestehen kann .

MAIN APPLICATION

1. Die Pumpe kann Erdnüsse, Gurken, Tomaten, Gülle, rote Wurst, Schokolade, Hopfen usw. ansaugen Sirup usw.
2. Die Pumpe kann Farbe, Pigment, Leim und Klebstoff usw. ansauge
3. Die Pumpe kann verschiedene glasierte Schlämme aus Fliesen, Porzellan, Ziegelsteinen und Porzellan usw. ansaugen.
4. Die Pumpe kann verschiedene Schleifmaterialien, Korrosionsmittel ansaugen und den Ölschmutz usw. reinigen.
5. Die Pumpe kann verschiedene Giftstoffe und brennbare oder flüchtig Flüssigkeiten usw. ansaugen.
6. Die Pumpe kann verschiedenes Keilwasser, Zementschlamm und Mörtel usw. ansaugen
7. Die Pumpe kann verschiedene starke Säuren, Laugen und ätzende Flüssigkeiten usw. ansaugen.
8. It kann als Vorderstufen-Übertragungsvorrichtung der Fest- und Flüssigtrennanlage verwendet werden.

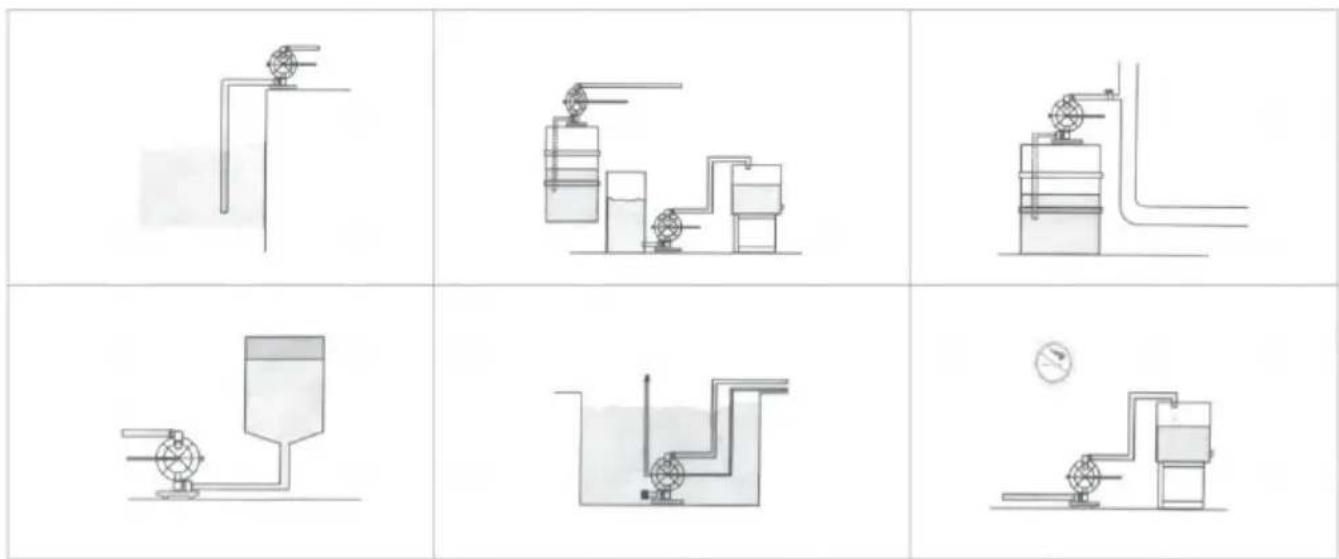

WAY TO INSTALL

Luftbetriebene Doppelmembranpumpen können nicht nur die fließende Flüssigkeit absaugen, sondern mit den Vorzügen einer selbstpumpender Pumpe, einer Tauchpumpe, einer Schildpumpe, einer Schlammpumpe unter einer Verunreinigungspumpe usw. auch etwas unruhig fließendes Mediumi fördern

1. Es ist nicht nötig, das Entnahmewasser auszugießen, die Saughöhe erreicht eine Höhe von 7 m, die Förderhöhe erreicht eine Länge von Die Exportdruck > 6 kgf/ cm² ;
2. Breiter Durchfluss und gute Leistung. Der Durchmesser, der das maximale Korn durchlässt, beträgt 10 mm. Der Schaden ist sehr gerin Pumpe, während Schlamm und Verunreinigungen abgesaugt werden;
3. Die Förderdauer und der Durchfluss können das Pneumatikventil off passieren, um die stufenlose Einstellung zu erreichen (die pneumatische Druckeinstellung liegt zwischen 2 und 8 kgf/cm²):

4. Diese Pumpe hat keine rotierenden Teile und keine Lagerdichtungen. Die Membran trennt das erschöpfte Medium vollständig von den laufen Teilen der Pumpe und dem Arbeitsmedium und brennbare oder ätzend Medien:

5. Kein Strom ist sicher und zuverlässig bei der Verwendung an brenn und erforschten Orten:

6. It kann in Medium eingeweicht werden;
7. Es ist bequem zu bedienen und arbeitet zuverlässig. Öffnen oder schließen Sie den Gasventilkörper nur beim Starten oder Stoppen. Auch wenn kein mittlerer Betrieb oder eine plötzliche längere Pause aufgrund von Unfallursachen vorliegt, wird die Pumpe dadurch nicht beschädigt. Pumpe stoppt automatisch und verfügt über eine Selbstschutzfunktion. Wenn die Pumpe normal läuft, kann sie auch automatisch starten.
8. Einfache Struktur und weniger Verschleißteile. Diese Pumpe ist einfach in der Struktur. Installation und Wartung. Das von der Pumpe geförde Medium berührt nicht das passende Pneumatikventil und den Kupplungshebel usw. Anders als bei anderen Pumpentypen sinkt die Leistung aufgrund von Schäden allmählich Rotor, Getriebe und Flügel 9. Es kann den Klebstoff übertragen (die Viskosität liegt unter 10000 Centipoise)
9. Diese Pumpe benötigt kein Ölschmiermittel. Selbst im Leerlauf hat Einfluss auf die Pumpe. Dies ist ein Merkmal dieser Pumpe

OPERATIONAL PRINCIPLE

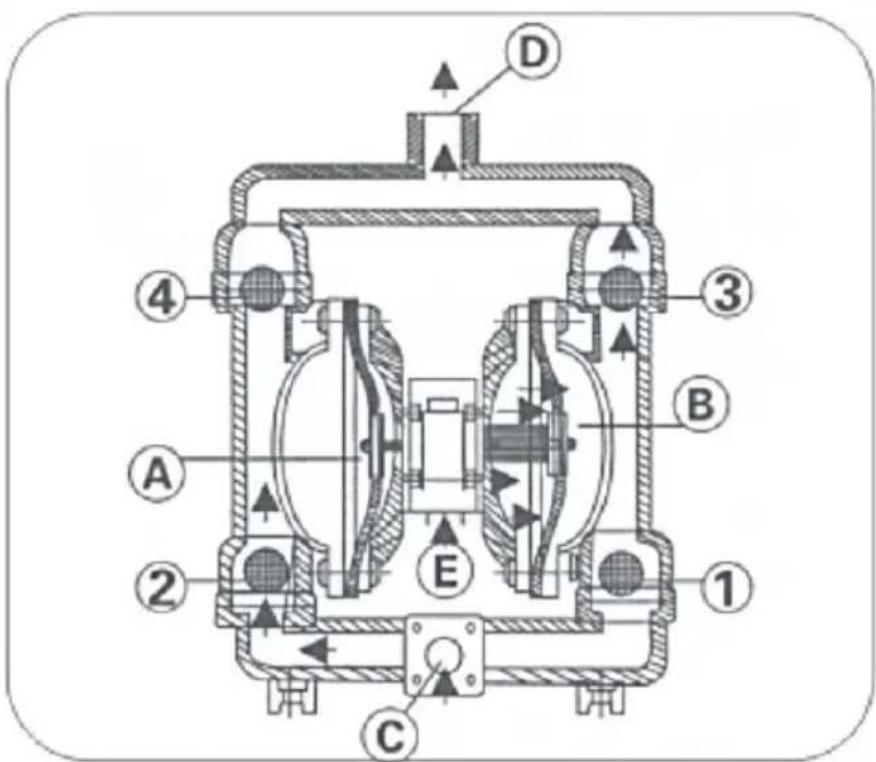

Jede Membran wird in beiden ausgerichteten Arbeitshohlräumen (und (B) installiert, die mit einem zentralen Kupplungshebel miteinander verbunden werden können. Die Druckluft gelangt über den Lufteingang der Pumpe in das Luftverteilungsventil und durch die Luft in einen Hohlraum Verteilungsmechanismus, drücken Sie die Membranbewegung im Hohlraum heraus. Das Gas in einem anderen Hohlraum wird abgelassen. Sobald Sie den Hub-Endpunk erreicht haben, saugt der Luftverteilungsmechanismus automatisch die Kompressionsluft in einen anderen Arbeitshohlraum und drückt die Membran heraus, um sich in die entgegengesetzte Richtung bewegen Richtung, so dass die beiden Membranen kontinuierlich und synchron hin- und herbewegt werden.

Die Druckluft tritt von (E) in das Luftverteilerventil ein, wie im Diagramm gezeigt. Lassen Sie das Membranstück in die richtige Richtung bewegen. Durch die Saugkraft in der Kammer (A) strörnd das Medium vom Eingang (C) ein Drücken Sie den Kugelhahn (A) heraus, um in die Kammer (A) zu gelangen. Der Kugelhahn (4) aufgrund der Saugkraft verriegelt. Das Medium in der Kammer (I) wird gedrückt und aus dem Kugelhahn (3) gedrückt, damit es herausfließt aus dem Ausgang (D). Lassen Sie in der Zwischenz

das Kugelventil (I) schließen, um einen Rückfluss zu verhindern. Eine solche Bewegung im Kreis lässt das Medium ununterbroche aus dem Eingang (C) saugen und aus dem Ausgang (D) abflief.

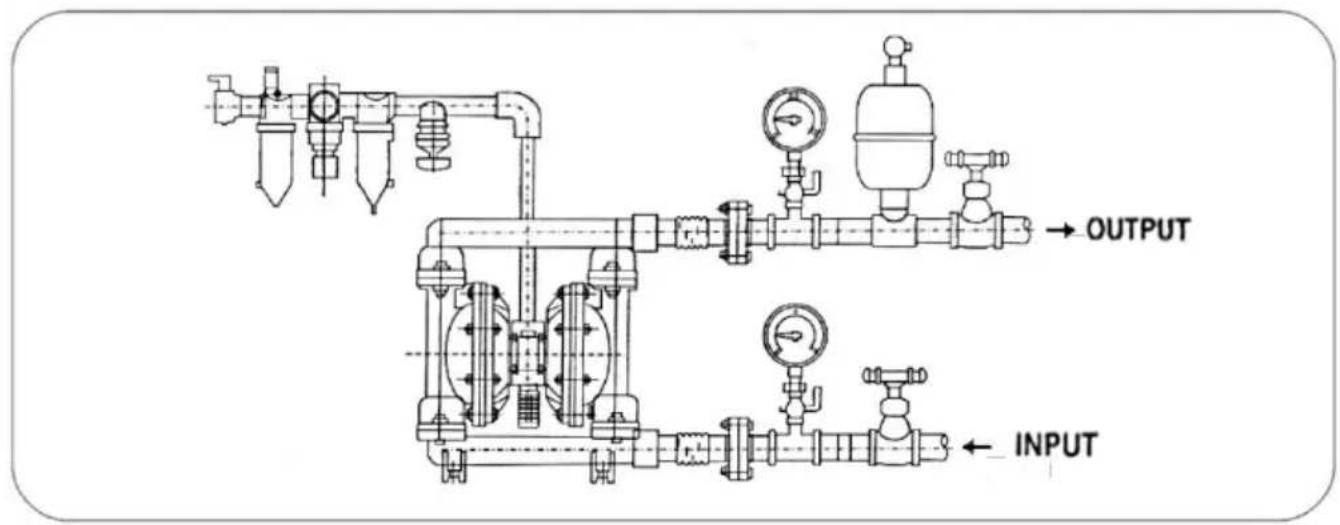

CONNECTION SCHEMATIC DIAGRAM

OUTPUT INPUT

PERFORMANCE PARAMETE

Hinweis: QBY-10 und 15 Import und Export aus Gusseisen/Aluminium/Edelstahl/Kunststoff sind Gewindeverbindungen, nicht blau. QBY-25 und 40 Import und Export aus Edelstahl/Kunststoff sind Gewindeverbindungen, nicht blau, Gusseisen/Aluminium Legierung und Export sind Flansch-Gewindeverbindung mit doppeltem Verwendungszweck. QBY-50/65/80/100 sind geflanscht, ohne Gewinde. (Bitte beachten Sie die tatsächlichen Musterproduktkatalogbilder.)

1. Wenn die Pumpenvibration sehr gering ist, ist es im Allgemeine nicht erforderlich, die Fundamentschrauben zu installieren.
   2.1 Wenn die Druckluft mit schmutzigen Stoffen vermischt ist, wird der normale Start der Pumpe beeinträchtigt. Es wird empfohlen, dass der Benutzer zusätzlich die pneumatischen Triplex-Teile installiert.
2. Wenn Sie Medien pumpen, die leicht gefrieren oder sich abla installieren Sie bitte ein Ventil am Einlass der Pumpe. Wenn die Pumpe gestoppt werden soll, schließen Sie bitte zuerst das Vent und lassen Sie die Pumpe dann einige Minuten lang laufen, um Medien im Inneren zu entleeren Pumpen und reinigen Sie die angesammelte Flüssigkeit rechtzeitig in der Pumpe, um Schwierigkeiten beim nächsten Start der Pumpe zu vermeiden.
3. Reinigen Sie beim Austausch der Membran bitte die Verbindungsstange im inneren Hohlraum und die Kupferbuchse der Pumpe. Vermeiden Sie außerdem eine Beschädigung des weißen PTFE-Dichtungsrings. Führen Sie den Zusammenbau wie im Original durch, damit die Pumpe wieder verwendet werden kann.

In China hergestellt
