QBY4-50L - Luftpump Vevor - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk dubbelmembranpump
Modell	QBY4-50L
Märke	Vevor
Funktionsprincip	Pneumatisk dubbelmembran, inga roterande delar
Inlopp/Utlopp	50 mm (fläns)
Max suglyft	7 m
Max pumplyft	50 m
Max utloppstryck	> 6 kgf/cm²
Max partikeldiameter	10 mm
Max fluidviskositet	10 000 cP
Tryck på tryckluft	2 till 8 kgf/cm²
Material i kontakt med vätskan	Rostfritt stål, aluminiumlegering, gjutjärn, teknisk plast
Membranmaterial	NBR, Viton, Neopren, PTFE
Drivning	Tryckluft (ingen elektricitet)
Självsugande	Ja, upp till 7 m
Huvudsakliga användningsområden	Överföring av korrosiva, trögflytande, brandfarliga vätskor, slam, livsmedel (choklad, sirap), färg, lim, etc.
Underhåll	Rengör den inre kaviteten och kopparbussningen vid byte av membran
Säkerhet	Gnistfri, användbar i explosiv miljö
Reservdelar	Membran, ventiler, packningar finns hos tillverkaren
Reparerbarhet	Enkel konstruktion, enkelt byte av membran och ventiler

Vanliga frågor - QBY4-50L Vevor

Hur installerar jag QBY4-50L?

Installera pumpen på en stabil yta. Om vibrationerna är låga behövs inga grundbultar. Anslut tryckluftsinloppet med ett filter och en regulator (pneumatiskt triplex rekommenderas). Se till att sug- och tryckledningarna är korrekt anslutna.

Vilken typ av vätska kan pumpas?

Denna pump kan hantera korrosiva, trögflytande, brandfarliga, explosiva, giftiga vätskor samt slam, puréer, pigment, lim, starka syror och alkalier. Den är också lämplig för livsmedel som choklad, sirap eller korv.

Hur justerar man flödet och trycket?

Flödet och utloppstrycket justeras genom att reglera inloppets tryckluftventil. Tryckluftstrycket bör vara mellan 2 och 8 kgf/cm². Högre tryck ökar flödet och pumplyftet.

Vad gör jag om pumpen inte startar?

Kontrollera att tryckluften är ansluten och att trycket är tillräckligt (minst 2 kgf/cm²). Se till att ventilerna (kulventiler) inte är blockerade. Om luften är smutsig, installera ett filter. Kontrollera också att pumpen inte har fastnat på grund av torkade rester.

Hur underhåller jag pumpen?

Före varje användning, kontrollera att det inte finns läckor. Efter användning med vätskor som kan frysa eller avsätta sig, töm pumpen genom att låta den gå torr i några minuter. Rengör regelbundet den inre kaviteten och kopparbussningen vid byte av membran.

När ska membranen bytas?

Byt membranen om du märker försämrad prestanda, läckage eller synliga skador. Membranet är en slitdel. Följ anvisningarna i manualen för demontering och montering.

Kan pumpen användas i explosiv miljö?

Ja, eftersom pumpen drivs med tryckluft och inte genererar gnistor. Den är därför säker att använda i brandfarliga eller explosiva miljöer.

Hur tömmer jag pumpen före längre stillestånd?

Stäng sugventilen, låt sedan pumpen gå tom i några minuter för att avlägsna kvarvarande vätska. Rengör sedan pumpens insida för att förhindra avlagringar eller korrosion.

Var hittar jag reservdelar?

Reservdelar (membran, ventiler, packningar) finns på Vevors officiella webbplats: www.vevor.com/support. Använd modellnummer QBK-40L, QBY4-50L, etc., för att beställa.

Vad är garantin för denna apparat?

Vevor erbjuder ett elektroniskt garantibevis. För att aktivera garantin, besök teknisk supportwebbplats: www.vevor.com/support och följ instruktionerna.

BRUKSANVISNING QBY4-50L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Luftstyrd dubbel membranpump - Instruktioner

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna serie av membranpumpar är den senaste modellen på marknaden. De är konstruerade för att suga och pumpa olika frätande vätskor som innehåller granulat, trögflytande, flyktiga, brandfarliga, explosiva eller giftiga vätskor, porslinsslam, mosad frukt, rökgas, återvinning av restolja i tankfartyg, tillfällig återställning av tankfartyg, etc. Prestandaparametrarna för denna serie är nära de från tyska WILDEN PUMPS och amerikanska MARIO PUMPS. Komponenterna som kommer i kontakt med flödet är gjorda av rostfritt stål, aluminiumlegering, gjutjärn och ingenjörsplast. Membranen är gjorda av NBR, Viton, Neopren eller PTFE.

HUVUDANVÄNDNINGSOMRÅDEN

1. Pumpen kan suga jordnötter, pickles, tomat, slurry, röd korv, choklad, humle och sirap, etc.
2. Pumpen kan suga färg, pigment, lim och klister etc.
3. Pumpen kan suga olika glättade uppslamningar av kakel, porslin, murbruk och porslin etc.
4. Pumpen kan suga olika malningsmaterial, frätande medel och ta bort bolljesmutsen etc.
5. Pumpen kan suga olika toxiner och brandfarliga eller flyktiga vätskor etc.
6. Pumpen kan suga olika kilvatten, cementslam och murbruk etc.
7. Pumpen kan suga olika starka syror, alkalier och frätande vätskor etc.
8. Den kan användas som en frontstegstransmissionsanordning för separationsutrustning för fasta ämnen och vätskor.

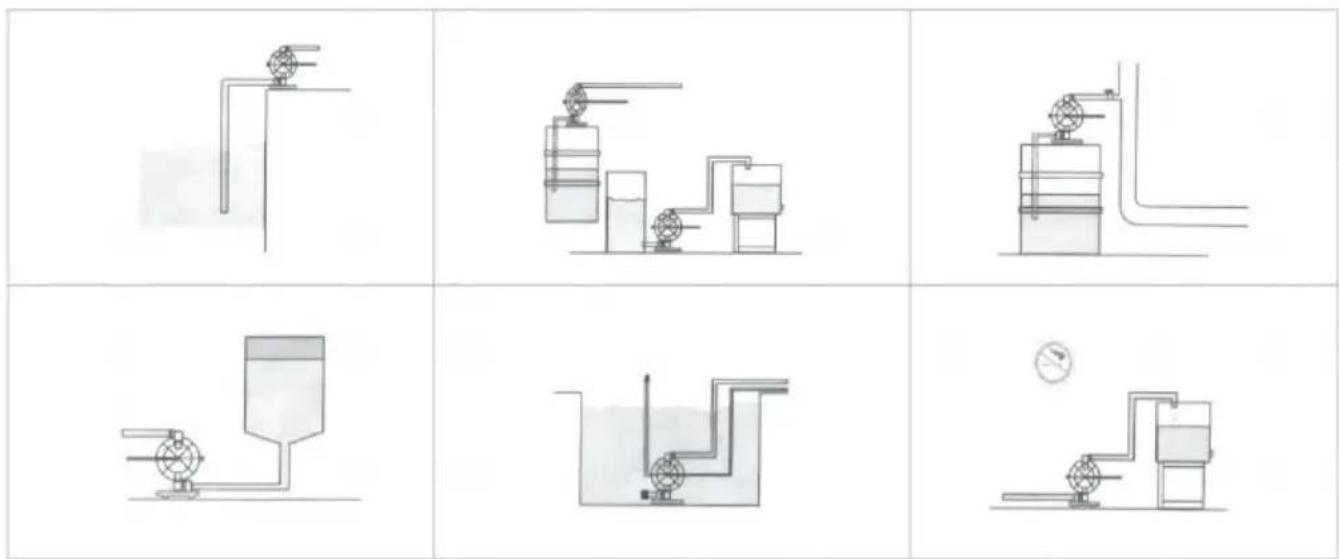

INSTALLATIONSSÄTT

Luftdrivna dubbla membranpumpar kan inte bara tömma flödesvätskan, utan också förmedla något obehagligt flöde med fördelarna med självpumpande pump, dykpump, skärmpump, slurrypump och föroreningspump etc.

1. Det är onödigt att hälla upp vatten, suglyften när 7m höjd, Levera när 50m längd och de exporttryck>6kgf/ cm² ;
2. Brett flöde och bra prestanda. Diametern som får passera maxkorn när 10 mm. Skadan är mycket mindre till pumpen medan slurryn och föroreningen töms ut;
3. Leveranslivslängden och flödet kan passera den pneumatiska ventile öppen för att realisera den steglösa justeringen (den pneumatiska tryckjusteringen är mellan 2-8 kgf/cm ² ):
4. Denna pump har inga roterande delar och inga lagertätningar. Membranen kommer helt att separera de uttömda mediet från anopumpens löpande delar, arbetsmediet. Det transporterade mediet kar inte läcka ut. Det kommer därför inte att orsaka miljöföroreningar och människors säkerhet skadlig när giftet utmattas och brandfarliga eller frätande medel:
5. Ingen elektricitet är säker och pålitlig när du använder den i brand och utforska platser:
6. Den kan blötläggas i medium;
7. Det är bekvämt att använda och tillförlitligt att arbeta. Öppna eller sendast gasventilkroppen när du startar eller stoppar. Även om den inte någon medelstor drift eller att den plötsligt pausas under lång tid på av olyckor, kommer pumpen inte att skadas av den här gången. Purr kommer automatiskt att stanna och har en självskyddsfunktion. När maskinen täcker normalt kan den också starta automatiskt;
8. Enkel struktur och mindre slitage delar. Denna pump är enkel i strukturen. Installation och underhåll. Mediumtransporten genom pumpen kommer inte att vidröra den matchade pneumatiska ventilen och kopplingsspaken etc. Inte som andra typer av pumpar. rotor, växel och skovel etc.
9. Det kan överföra limmet (viskositeten är under 10 000 centipoise)
10. Den här pumpen behöver inte oljesmörjmedlet. Även om den går tomgång har den någon inverkan på pumpen. Detta är en egenskap denna pump

OPERATIONAL PRINCIPLE

Där installeras varje membran i båda inriktade arbetskaviteterna (A) och (B), som kan kopplas ihop med en central kopplingsspak. Kompressionsluften kommer in i luftfördelningsventilen från pumpens luftingång, kompressionsluften in i en hålighet genom luftfördelningsmekanismen, trycker ut membranrörelsen i kaviteten. Gasen i en annan kavitet kommer att dräneras. När den når slagterminalen kommer luftdistributionsmekanismen automatiskt att dra in kompressionsluften i en annan arbetskavitet, trycka ut diafragman för att gå mot motsatt riktning, så att de båda membranen kontinuerligt rör sig fram och tillbaka i synkronism. Kompressionsluften kommer in i luftfördelningsventilen från (E) som visas i diagrammet, låt membrandelen röra sig mot rätt riktning. Sugkraften i (A) kammaren låter mediet strömma in från (C) ingången, trycker ut kulventilen (2) för att gå in i (A) kammaren, kulventilen (4) kommer att låsas på grund av sugkraften; Mediet i (B) kammaren kommer att pressas och trycka ut kulventilen (3) för att flöda ut från utgången (D). Låt under tiden kulventilen (1) stänga, förhindra tillbakaflöde. Sådan rörelse i cirklar kommer att låta mediet oavbrutet suga från (C) ingång och rinna från (D) utgång.

ANSLUTNINGSSCHEMA

PRESTANDAPARAMETRAR

Obs: QBY-10 och 15 gjutjärn/aluminium/rostfritt stål/plastmaterial import och export är gängad anslutning, inte flänsad. QBY-25 och 40 rostfritt stål/plastmaterial import och export är gängad anslutning, inte flänsad, gjutjärn/aluminiumlegering och export är flänsad, gängad anslutning för dubbla användningsområden. QBY-50/65/80/100 är flänsad, ingen gängad. (Se aktuella produktkatalogbilder)

1. Om pumpvibrationen är mycket liten, finns det i allmänhet inget behov av att installera fundamentbultarna. 2.1 Om tryckluften blandas med smutsiga saker, kommer normal start av pumpen att påverkas. Det föreslås att användaren dessutom ska installera de pneumatiska triplexdelarna.
2. När du pumpar media som lätt fryser eller avsätts, installera ventil vid pumpens inlopp. Om pumpen ska stoppas, stäng först ventilen och kör sedan pumpen i flera minuter för att tömma pumpen och rengör den ackumulerade vätskan inuti pumpen för att undvika svårigheter med att starta pumpen nästa gång.
3. När du byter membran, vänligen rengör vevstaken i det inre hålrummet och kopparbussningen på pumpen. Och undvik att skada den vita PTFE-tätningsringen. Gör återmonteringen som original, så kan pumpen användas.
