QBY4-50L - Pompa powietrza Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Pneumatyczna pompa membranowa podwójnego działania
Model	QBY4-50L
Marka	Vevor
Zasada działania	Pneumatyczna z podwójną membraną, bez części obrotowych
Wlot/Wylot	50 mm (kołnierz)
Maksymalna wysokość ssania	7 m
Maksymalna wysokość tłoczenia	50 m
Maksymalne ciśnienie wylotowe	> 6 kgf/cm²
Maksymalna średnica cząstek	10 mm
Maksymalna lepkość cieczy	10 000 cP
Ciśnienie sprężonego powietrza	2 do 8 kgf/cm²
Materiały stykające się z cieczą	Stal nierdzewna, stop aluminium, żeliwo, tworzywo techniczne
Materiały membrany	NBR, Viton, Neopren, PTFE
Zasilanie	Sprężone powietrze (brak prądu)
Samozasysanie	Tak, do 7 m
Główne zastosowania	Przenoszenie cieczy korozyjnych, lepkich, łatwopalnych, szlamów, produktów spożywczych (czekolada, syrop), farb, klejów itp.
Konserwacja	Czyścić wnętrze i tuleję miedzianą podczas wymiany membrany
Bezpieczeństwo	Bez iskier, może być używany w atmosferze wybuchowej
Części zamienne	Membrany, zawory, uszczelki dostępne u producenta
Naprawialność	Prosta konstrukcja, łatwa wymiana membran i zaworów

Często zadawane pytania - QBY4-50L Vevor

Jak zainstalować QBY4-50L?

Zamontuj pompę na stabilnej powierzchni. Jeśli wibracje są niewielkie, nie są potrzebne śruby fundamentowe. Podłącz dopływ sprężonego powietrza z filtrem i regulatorem (zalecany trójnik pneumatyczny). Upewnij się, że przewody ssące i tłoczne są prawidłowo podłączone.

Jaki rodzaj cieczy może być pompowany?

Ta pompa może zasysać ciecze korozyjne, lepkie, łatwopalne, wybuchowe, toksyczne, a także szlamy, przeciery, pigmenty, kleje, mocne kwasy i zasady. Nadaje się również do produktów spożywczych, takich jak czekolada, syrop czy kiełbasy.

Jak regulować przepływ i ciśnienie?

Przepływ i ciśnienie wylotowe reguluje się poprzez dostosowanie zaworu sprężonego powietrza na wlocie. Ciśnienie powietrza powinno wynosić od 2 do 8 kgf/cm². Wyższe ciśnienie zwiększa przepływ i ciśnienie tłoczenia.

Co zrobić, jeśli pompa nie uruchamia się?

Sprawdź, czy sprężone powietrze jest podłączone i czy ciśnienie jest wystarczające (min. 2 kgf/cm²). Upewnij się, że zawory (kule zaworowe) nie są zablokowane. Jeśli powietrze jest brudne, zainstaluj filtr. Sprawdź również, czy pompa nie jest zablokowana przez wyschnięte pozostałości.

Jak konserwować pompę?

Przed każdym użyciem sprawdź, czy nie ma wycieków. Po użyciu z cieczami, które mogą zamarznąć lub osadzać się, opróżnij pompę, pracując na sucho przez kilka minut. Regularnie czyść wnętrze i tuleję miedzianą podczas wymiany membran.

Kiedy wymieniać membrany?

Wymień membrany, jeśli zauważysz spadek wydajności, wycieki lub widoczne uszkodzenia. Membrana jest częścią zużywalną. Postępuj zgodnie z instrukcją demontażu i montażu.

Czy można używać pompy w atmosferze wybuchowej?

Tak, ponieważ pompa działa na sprężone powietrze i nie wytwarza iskier. Jest więc bezpieczna do użytku w środowiskach łatwopalnych lub wybuchowych.

Jak opróżnić pompę przed dłuższym postojem?

Zamknij zawór ssący, a następnie uruchom pompę na sucho przez kilka minut, aby usunąć pozostałą ciecz. Następnie wyczyść wnętrze pompy, aby zapobiec osadzaniu się lub korozji.

Gdzie znaleźć części zamienne?

Części zamienne (membrany, zawory, uszczelki) są dostępne na oficjalnej stronie Vevor: www.vevor.com/support. Użyj numerów modeli QBK-40L, QBY4-50L itp., aby zamówić.

Jaka jest gwarancja na to urządzenie?

Firma Vevor oferuje elektroniczny certyfikat gwarancyjny. Aby aktywować gwarancję, odwiedź stronę pomocy technicznej: www.vevor.com/support i postępuj zgodnie z instrukcjami.

INSTRUKCJA OBSŁUGI QBY4-50L Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Podwójny sterowany powietrzem Pompa membranowa Instrukcje

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

Ta seria pomp membranowych to najnowszy model w domu. Służą do usuwania i zasysania różnych żrących cieczy zawierających granulki, lepkich, lotnych, zapalnych, wybuchowych lub trujących płynów, zawiesiny porcelany, puree owocowe, regeneracja oleju resztkowego w cysternie. Tymczasowa rewersja cysterny itp. Parametry wydajności tej serii są zbliżone do niemieckich WLLDENPUMPS i amerykańskich MARIO-WPUMPS. Elementy mające kontakt z przepływem wykonane są ze stali nierdzewnej, stopu aluminium, żeliwa i tworzyw sztucznych, a membrana jest wykonana z NBR, vitonu, neoprenu lub PTFE.

GŁÓWNE ZASTOSOWANIE

1. Pompa może zasysać orzeszki ziemne, pikle, pomidory, gnojowicę, czerwoną kiełbasę, czekoladę, chmiel i syrop itp.
2. Pompa może zasysać farbę, pigment, klej i klej itp.;
3. Pompa może zasysać różne szlamy z płytek ceramicznych, porcelany, cegły, porcelany itp.
4. Pompa może zasysać różne materiały szlifierskie, środki korozyjne i usuwać brud olejowy itp.
5. Pompa może zasysać różne toksyny, łatwopalne lub lotne ciecze itp.
6. Pompa może zasysać różne wody klinowe, szlam cementowy i zaprawy itp.
7. Pompa może zasysać różne mocne kwasy, zasady i żrące ciecze.
8. Może być używany jako urządzenie transmisyjne z przodu sprzętu separacji ciał stałych i cieczy.

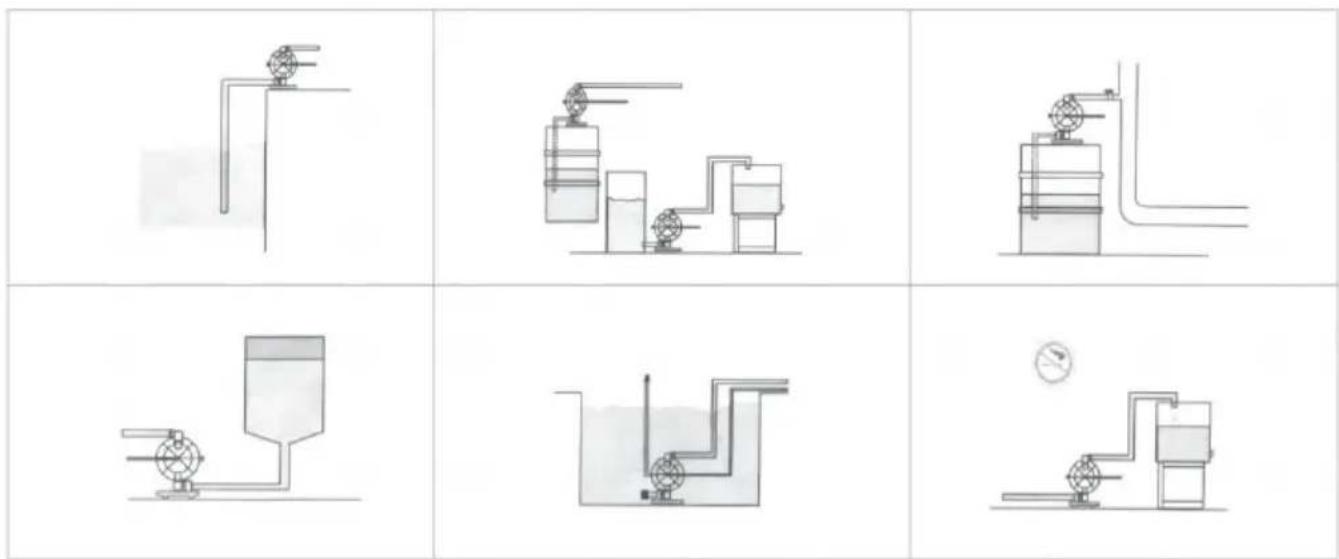

SPOSÓB INSTALACJI

Sterowane powietrzem pompy z podwójną membraną nie tylko mogą odprowadzać przepływającą ciecz, ale także tłoczą pewne niespokojne medium dzięki zaletom pompy samopompującej, pompy nurkowej, pompy osłonowej, pompy do szlamu i pompy do zanieczyszczeń itp.

1. Nie ma potrzeby nalewania wody czerpanej, wysokość ssania osiąga m, wysokość podnoszenia sięga 50 m i ciśnienie eksportu > 6 kgf/cm².
2. Szeroki przepływ i dobra wydajność. Średnica, która może przejść maksymalne ziarno, sięga 10 mm. Uszkodzenia są bardzo mniejsze do pompy podczas usuwania szlamu i zanieczyszczeń.
3. Czas dostawy i przepływ mogą spowodować otwarcie zaworu pneumatycznego w celu dokonania bezstopniowej regulacji (regulacja ciśnienia pneumatycznego wynosi od 2 do 8 kgf/cm²).
4. Ta pompa nie ma części obrotowych ani uszczelek łożysk. Membrana całkowicie oddzieli zużyte części robocze pompy od czynnika roboczego. Przenoszone medium nie może wyciekać na zewnątrz. W ten sposób spowoduje zanieczyszczenia środowiska i bezpieczeństwa ludzkiego podczas usuwania toksyn i łatwopalnych lub żrących substancji.
5. Żadna energia elektryczna nie jest bezpieczna i niezawodna podczas

używania w miejscach łatwopalnych i eksploracyjnych.

1. Można go namoczyć w medium.
2. Jest wygodny w użyciu i niezawodny w pracy. Korpus zaworu gazotwieraj lub zamykaj tylko podczas uruchamiania lub zatrzymywania.

Nawet przy braku średniej pracy lub nagłej przerwie na długi czas z powodu wypadku, pompa nie ulegnie uszkodzeniu przez to po uruchomieniu. Pompa wyłączy się automatycznie i posiada funkcję samoczynnego zabezpieczenia. Kiedy normalnie powróci, może również uruchomić się automatycznie; 8. Prosta konstrukcja i mniej zużywających się części. Ta pompa ma konstrukcję. Instalacja i konserwacja. Średni transport przez pompę nie będzie dotykał dopasowanego zaworu pneumatycznego i dźwigni sprzęgającej itp. W przeciwieństwie do innych rodzajów pomp, wydajność będzie spadać stopniowo z powodu uszkodzeń wirnika, przekładni łopatki itp. 9. Może przenosić klej (lepkość jest poniżej 10000 centypuazów) 10. Ta pompa nie wymaga smarowania olejem. Nawet na biegu jałowym nie ma to żadnego wpływu na pompę. Jest to cecha charakterystyczna tej pompy

ZASADA DZIAŁANIA

Każdą membranę instaluje się w obu wyrównanych wnękach roboczych (A) i (B), które można połączyć razem z centralną dźwignią sprzęgającą. Sprężone powietrze wchodzi do zaworu dystrybucji powietrza od wlotu powietrza do pompy, a sprężone powietrze do jednej wnęki przez powietrze mechanizmu rozprowadzającego, wypycha ruch membrany we wnęce. Gaz z innej wnęki zostanie spuszczony. Po dotarciu do końca skoku, mechanizm dystrybucji powietrza automatycznie zasysa powietrze sprężające do innej wnęki roboczej, wypycha membranę, aby przesunąć się w przeciwnym kierunku, tak aby obie membrany wykonywały ciągły ruch posuwisto-zwrotny w synchronizacji.

Sprężone powietrze wpływa do zaworu rozprowadzającego powietrze od strony (E) pokazanej na schemacie, należy pozwolić membranie przesunąć się we właściwym kierunku. Siła ssania w komorze (A) umożliwia przepływ medium do wejścia (C), wypycha zawór kulowy (2), aby wejść do komory (A), zawór kulowy (4) zostanie zablokowany z powodu siły ssania; Medium w komorze zostanie wyciśnięte i wypchnie zawór kulowy (3), aby wypłynąć z wyjścia (D). W międzyczasie zamknij zawór kulowy (I), zapobiega

przepływowi wstecznemu. Takie poruszanie się w kółko pozwoli, aby medium nieprzerwanie zasysało z wejścia (C) i spływało z wyjścia (D).

SCHEMAT POŁĄCZEŃ

PARAMETRY WYDAJNOŚCI

Uwaga: Import i eksport żeliwa/aluminium/stali nierdzewnej/tworzyw sztucznych QBY-10 i 15 to połączenia gwintowe, a nie niebieskie; import i eksport QBY-25 i 40 ze stali nierdzewnej/tworzyw sztucznych to połączenia gwintowe, a nie niebieskie; żeliwo/aluminium stop i eksport są kołnierzowe, połączenie gwintowe podwójnego zastosowania. QBY-50/65/80/100 są kołnierzowe, a nie gwintowane. (Proszę zapoznać się z rzeczywistymi przykładowymi zdjęciami z katalogu produktów)

1. Jeżeli wibracje pompy są bardzo niewielkie, generalnie nie ma potrzeby instalowania śrub fundamentowych. 2.1 Jeśli sprężone powietrze zostanie zmieszane z zanieczyszczeniami, będzie to miało wpływ na normalny rozruch pompy. Sugeruje się, aby użytkownik dodatkowo zamontował potrójne części pneumatyczne.
2. Podczas pompowania mediów, które łatwo zamarzają lub osadzają się, należy zainstalować zawór na wlocie pompy. Jeśli pompa ma zostać zatrzymana, należy najpierw zamknąć zawór, a następnie uruchomić pompę na kilka minut, aby opróżnić media wewnątrz pompy i na czas wyczyścić nagromadzone w pompie ci, aby uniknąć trudności przy następnym uruchomieniu pompy.
3. Podczas wymiany membrany należy oczyścić korbowód w wewnętrznej wnęce i miedzianą tuleję pompy. Należy też unikać uszkodzenia białego pierścienia uszczelniającego z PTFE. Wykonać ponowny montaż zgodnie z oryginałem, aby można było używać pompy.

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
