Producttype	Pneumatische dubbelmembraanpomp
Model	QBY4-50L
Merk	Vevor
Werkingsprincipe	Pneumatisch dubbelmembraan, zonder roterende delen
Inlaat/Uitlaat	50 mm (flens)
Max. zuighoogte	7 m
Max. pershoogte	50 m
Max. uitlaatdruk	> 6 kgf/cm²
Max. deeltjesdiameter	10 mm
Max. vloeistofviscositeit	10 000 cP
Persluchtdruk	2 tot 8 kgf/cm²
Materialen in contact met vloeistof	Roestvrij staal, aluminiumlegering, gietijzer, technisch plastic
Membraanmaterialen	NBR, Viton, Neopreen, PTFE
Voeding	Perslucht (geen elektriciteit)
Zelfaanzuigend	Ja, tot 7 m
Hoofdtoepassingen	Overbrengen van corrosieve, viskeuze, ontvlambare vloeistoffen, slib, levensmiddelen (chocolade, siroop), verf, lijm, enz.
Onderhoud	Reinig de binnenkamer en de koperen bus bij het vervangen van het membraan
Veiligheid	Vonkvrij, geschikt voor explosieve atmosferen
Reserveonderdelen	Membranen, kleppen, afdichtingen verkrijgbaar bij de fabrikant
Repareerbaarheid	Eenvoudige structuur, gemakkelijke vervanging van membranen en kleppen

Veelgestelde vragen - QBY4-50L Vevor

Hoe installeer ik de QBY4-50L?

Installeer de pomp op een stabiele ondergrond. Als de trillingen gering zijn, zijn funderingsbouten niet nodig. Sluit de persluchtinlaat aan met een filter en een regelaar (pneumatische triplex aanbevolen). Zorg ervoor dat de aanzuig- en persleidingen correct zijn aangesloten.

Welk type vloeistof kan worden gepompt?

Deze pomp kan corrosieve, viskeuze, ontvlambare, explosieve, giftige vloeistoffen aanzuigen, evenals slib, puree, pigmenten, lijm, sterke zuren en logen. Het is ook geschikt voor levensmiddelen zoals chocolade, siroop of worstjes.

Hoe het debiet en de druk regelen?

Het debiet en de uitlaatdruk worden geregeld door de inlaatpersluchtklep aan te passen. De luchtdruk moet tussen 2 en 8 kgf/cm² liggen. Een hogere druk verhoogt het debiet en de persdruk.

Wat te doen als de pomp niet start?

Controleer of de perslucht is aangesloten en de druk voldoende is (min 2 kgf/cm²). Zorg ervoor dat de kleppen (kogelkranen) niet verstopt zijn. Als de lucht vuil is, installeer dan een filter. Controleer ook of de pomp niet vastzit door opgedroogde resten.

Hoe de pomp onderhouden?

Controleer voor elk gebruik op lekkages. Na gebruik met vloeistoffen die kunnen bevriezen of bezinken, leeg de pomp door hem enkele minuten droog te laten draaien. Reinig regelmatig de binnenkamer en de koperen bus bij het vervangen van de membranen.

Wanneer de membranen vervangen?

Vervang de membranen als u een prestatievermindering, lekkage of zichtbare schade constateert. Het membraan is een slijtageonderdeel. Volg de instructies in de handleiding voor demontage en montage.

Kan de pomp in explosieve atmosfeer worden gebruikt?

Ja, omdat de pomp op perslucht werkt en geen vonken produceert. Het is daarom veilig voor gebruik in brandbare of explosieve omgevingen.

Hoe de pomp spoelen voor langdurige stilstand?

Sluit de aanzuigklep, laat de pomp vervolgens enkele minuten leeglopen om de resterende vloeistof te verwijderen. Reinig daarna de binnenkant van de pomp om afzetting of corrosie te voorkomen.

Waar reserveonderdelen vinden?

De reserveonderdelen (membranen, kleppen, afdichtingen) zijn beschikbaar op de officiële Vevor-website: www.vevor.com/support. Gebruik de modelnummers QBK-40L, QBY4-50L, enz. om te bestellen.

Wat is de garantie van dit apparaat?

Vevor biedt een elektronisch garantiecertificaat. Om de garantie te activeren, gaat u naar de technische ondersteuningssite: www.vevor.com/support en volgt u de instructies.

GEBRUIKSAANWIJZING QBY4-50L Vevor

Luchtbediende dubbel diafragma pomp instructies

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

Deze serie membraanpompen is het nieuwste model in huis. Ze zijn ook geschikt voor het verwijderen en opzuigen van verschillende bijtende vloeistoffen die korrels bevatten, stroperig, vluchtig, ontvlambaar explosief of giftig zijn, porseleinen slurry, gepureerd fruit, rookkan terugwinning van resterende olie in tanker, tijdelijke omkering van tank enz. De prestatieparameters van deze serie liggen dicht bij die van Duitse WILDEN PUMPS en Amerikaanse MARIO PUMPS. De componenten die in contact komen met de stroming zijn gemaakt van roestvrij staal, aluminiumlegering, gietijzer en kunststof, terwijl het diafragma van NBR, viton, neopreen of PTFE is.

BELANGRIJKSTE TOEPASSINGEN

1. De pomp kan pinda's, augurken, tomaten, drijfmest, rode worst, chocolade, hop en siroop opzuigen, enz.
2. De pomp kan verf, pigment, lijm en kleefstoffen opzuigen, enz.
3. De pomp kan verschillende geglazuurde slurries van tegels, porselein en keramiek opzuigen, enz.
4. De pomp kan verschillende maalmaterialen, bijtende stoffen opzuigen en olievuil reinigen, enz.
5. De pomp kan verschillende toxines en brandbare of vluchtige vloeistoffen opzuigen, enz.
6. De pomp kan verschillende soorten afvalwater, cementslurry en mortel opzuigen.
7. De pomp kan verschillende sterke zuren, basen en corrosieve vloeistoffen opzuigen, enz.
8. Het kan worden gebruikt als een voorste transmissieapparaat van de vaste en vloeibare scheidingsapparatuur.

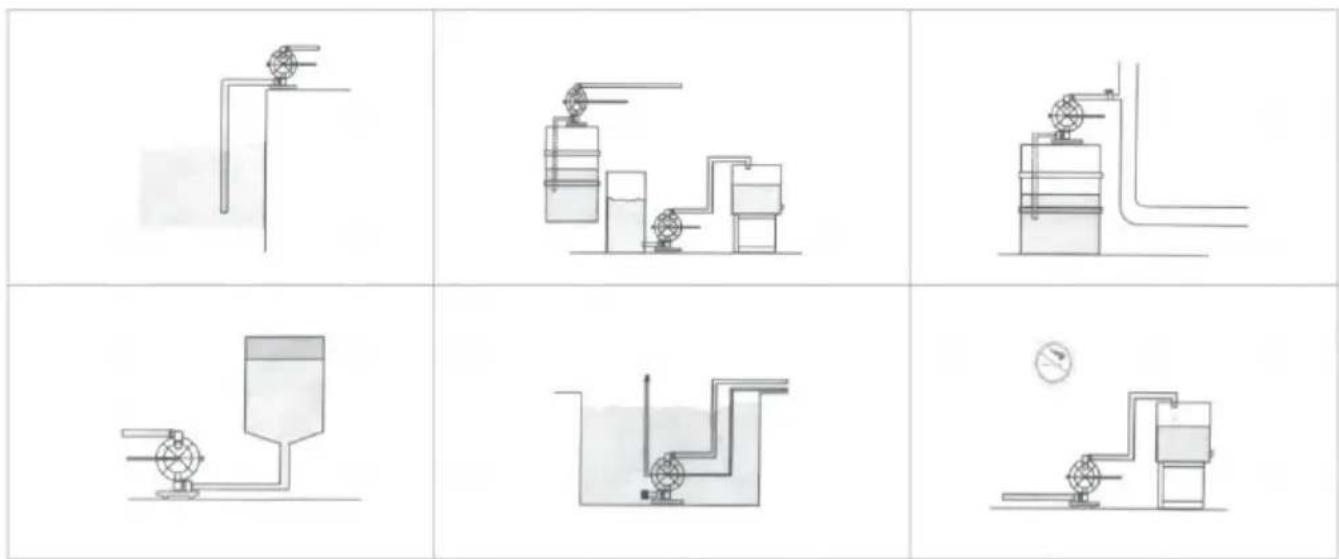

INSTALLATIEWIJZE

Luchtaangedreven dubbelmembraanpompen kunnen niet alleen de vloeistof verplaatsen, maar ook een moeilijk stromend medium transporteren met de voordelen van een zelfaanzuigende pomp, dompelpomp, schroefpomp, drijfmestpomp en onzuiverheidspomp, enz.

1. Het is niet nodig om het tekenwater te gieten, de zuiglift bereikt een hoogte van 7 m, de leveringslift bereikt een lengte van 50 m en de exportdruk > 6 kgf/cm².
2. Brede stroom en goede prestaties. De diameter die de maximale korrel mag passeren, bereikt 10 mm. De schade is zeer gering voor de pomp terwijl de slurry en onzuiverheid worden afgevoerd.
3. De levensduur en de stroom kunnen de pneumatische klep openen om de traploze aanpassing te realiseren (de pneumatische drukaanpassing ligt tussen 2-8 kgf/cm²).
4. Deze pomp heeft geen roterende delen en geen lagerafdichtingen. Het membraan zal het uitgeputte medium volledig scheiden van de lopende delen van de pomp, het werkmedium. Het getransporteerde medium kan niet naar buiten lekken. Het zal dus niet leiden tot milieuvervuiling en veiligheid van het menselijk lichaam terwijl het gif wordt uitgeput.

brandbaar of bijtend middel:

1. Geen elektriciteit. Het is veilig en betrouwbaar tijdens gebruik op ontvlambare plaatsen en om plaatsen te verkennen.
2. Het kan in medium worden gedrenkt.
3. Het is handig in gebruik en betrouwbaar om te werken. Open of gasklephuis alleen tijdens het starten of stoppen. Zelfs als er geen middelmatige werking is of als gevolg van een ongeluk langdurig plots wordt gepauzeerd, zal de pomp door dit gebruik niet worden beschadigd. De pomp stopt automatisch en beschikt over een zelfdetectiefunctie.

Wanneer de pomp zich normaal herstelt, kan deze ook automatisch starten.

1. Eenvoudige structuur en minder slijtende onderdelen. Deze pomp is eenvoudig van structuur. Installatie en onderhoud. Het middelgrote transportmiddel van de pomp zal de bijpassende pneumatische klep, koppelingshendel enz. niet raken. Niet zoals bij andere soorten pompen zal de prestatie geleidelijk naar beneden vallen vanwege de schade van rotor, toestel en vaan enz.
2. Het kan de lijm overbrengen (de viscositeit is lager dan 10.000 centipoise).
3. Deze pomp heeft geen oliesmeermiddel nodig. Zelfs als deze stat draait, heeft deze enige invloed op de pomp. Dit is een kenmerk van pomp

WERKINGSPRINCIPE

Daar wordt elk membraan in beide uitgelijnde werkholten (A) en geïnstalleerd, die met elkaar kunnen worden verbonden met een centrale koppelingshendel. De compressielucht komt de luchtverdeelklep binnen vanaf de luchtingang van de pomp, de compressielucht in één holte door het luchtdistributiemechanisme, duwt de membraanbeweging in de holte naar buiten. Het gas in de andere holte zal worden afgevoerd. Zodra het slagterminal is bereikt, zal het luchtdistributiemechanisme automatisch de compressielucht naar een andere werkholte zuigen, het membraan naar buiten duwen om naar het tegenovergestelde te bewegen richting, zodat beide diafragma's voortdurend synchroon bewegen.

De compressielucht komt de luchtverdeelklep binnen vanaf (E), weergegeven in het diagram, laat het membraanstuk in de goede richting bewegen. En de zuigkracht in (A) kamer laat het medium vanuit (C) ingang naar binnen stromen. Duw de kogelkraan (2) buiten om de kamer (A) binnen te gaan, de kogelkraan (4) voor vergrendeld vanwege de zuigkracht; het medium in de (B) kamer wordt ingedrukt en duwt de kogelkraan (3) naar buiten om naar buiten te stromen. Laat ondertussen de kogelkraan (I) sluiten en voorkom terugstroming. Een dergelijke beweging in cirkels zorgt

ervoor dat het medium ononderbroken uit de ingang (C) zuigt en de uitgang (D) wegstroomt.

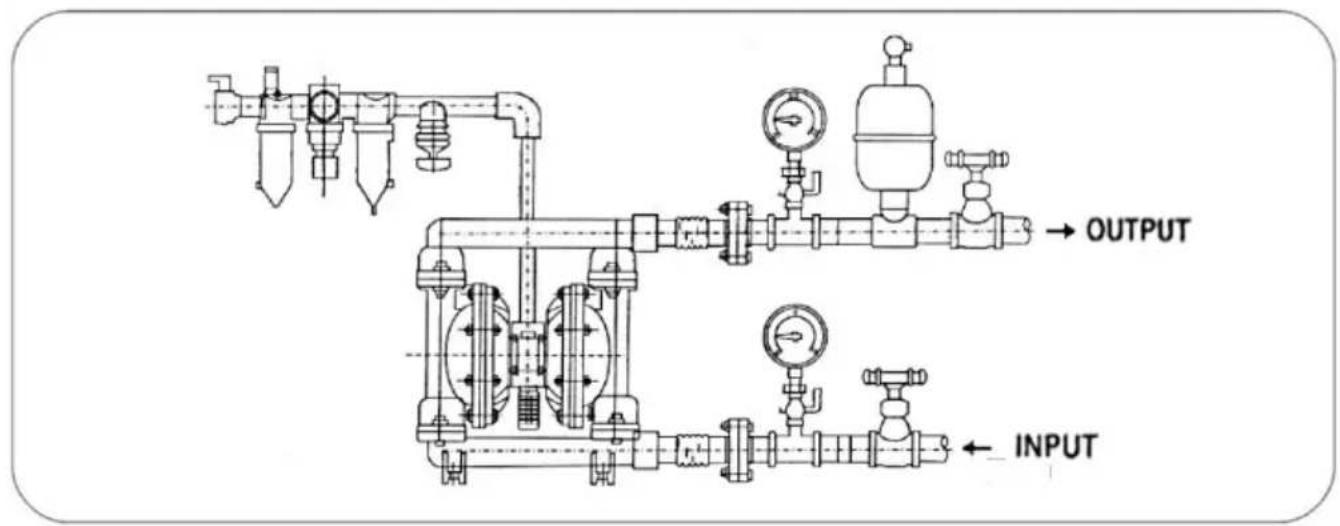

AANSLUITSCHEMA

PRESTATIEPARAMETERS

Opmerking: QBY-10 en 15 gietijzer/aluminium/roestvrij staal/kunststof import en export zijn schroefdraadverbindingen, niet flens. QBY-25 en 40 roestvrij staal/kunststof import en export zijn schroefdraadverbindingen, niet flens, gietijzer/aluminium legering en export zijn geflensd, schroefdraadverbinding voor tweeërlei gebruik. QBY-50/65/80/100 zijn voorzien van een flens, geen schroefdraad. (Raadpleeg de daadwerkelijke voorbeeldproductcatalogusfoto's)

1. Als de trilling van de pomp zeer gering is, is het over het algemeen niet nodig om de funderingsbouten te installeren. 2.1 Als de perslucht wordt vermengd met vuile dingen, zal het normale starten van de pomp worden beïnvloed. Het wordt aanbevolen dat de gebruiker bovendien de pneumatische triplexonderdelen installeert.
2. Wanneer u media verpompt die gemakkelijk bevriezen of neerslaan, installeer dan een klep bij de inlaat van de pomp. Als de pomp moet worden gestopt, sluit dan eerst de klep en laat de pomp vervolgens enkele minuten draaien om de media in de pomp te legen. Reinig de opgehoopte vloeistof in de pomp om eventuele problemen bij het de volgende keer starten van de pomp te voorkomen.
3. Wanneer u het membraan vervangt, reinig dan de drijfstang in de binnenholte en de koperen bus van de pomp. En vermijd beschadiging van de witte PTFE-afdichtring. Maak de hermontage zoals origineel en de pomp kan worden gebruikt.
