Producttype	Pneumatische dubbelmembraanpomp
Merk	Vevor
Model	QBY4-15
Pomptype	Pneumatisch aangedreven membraanpomp
Werkingsprincipe	Perslucht activeert de membranen via een luchtdistributeur, waardoor een heen- en weergaande beweging ontstaat om vloeistof aan te zuigen en af te voeren
Belangrijkste toepassingen	Overbrengen van corrosieve, viskeuze, brandbare, explosieve, giftige vloeistoffen, slib, puree, enz.
Compatibele vloeistoffen	Zuren, basen, oplosmiddelen, verven, lijmen, keramisch slib, ruimen, enz.
Constructiematerialen (contactdelen)	Roestvrij staal, aluminiumlegering, gietijzer, technisch plastic
Membraanmateriaal	NBR, Viton, Neopreen, PTFE
Maximale aanzuighoogte	7 m
Maximale pershoogte	50 m
Uitlaatdruk	Hoger dan 6 kgf/cm²
Maximale deeltjesdiameter	10 mm
Voeding	Perslucht (2 tot 8 kgf/cm²)
Zelfaanzuigend	Ja, zonder dat er aanzuigwater nodig is
Veiligheid	Geen elektriciteit, kan worden ondergedompeld, zelfbescherming tegen plotselinge stilstanden, geschikt voor explosiegevoelige gebieden
Onderhoud	Reinig de drijfstang en de koperen bus bij het vervangen van het membraan, vermijd beschadiging van de PTFE-afdichting
Slijtageonderdelen	Membraan, kogelkleppen, afdichtingen
Repareerbaarheid	Eenvoudige structuur, vervanging van onderdelen mogelijk zonder speciaal gereedschap
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - QBY4-15 Vevor

Wat is de benodigde persluchtdruk om de QBY4-15-pomp te laten werken?

De aanbevolen luchtdruk ligt tussen 2 en 8 kgf/cm². Continue afstelling van debiet en pershoogte is mogelijk via de pneumatische klep.

Kan deze pomp viskeuze vloeistoffen zoals verf of lijm verpompen?

Ja, de pomp kan vloeistoffen met een viscositeit lager dan 10.000 centipoise verpompen, zoals verven, pigmenten, lijmen en kleefstoffen.

Hoe installeer ik de QBY4-15-pomp?

De installatie is eenvoudig: sluit de persluchtinlaat, de aanzuig- en persleidingen aan. Als de perslucht vuil is, installeer dan een pneumatisch triplet (filter, regelaar, smeerder). Omdat de trillingen gering zijn, zijn funderingsbouten doorgaans niet nodig.

Is de pomp geschikt voor brandbare of explosieve vloeistoffen?

Ja, omdat hij werkt op perslucht zonder elektriciteit, waardoor hij veilig is in explosieve omgevingen. Bovendien isoleren de membranen de vloeistof volledig van de mechanische delen, waardoor lekkages worden voorkomen.

Hoe vervang ik het membraan van de pomp?

Demonteer het pomphuis, verwijder het oude membraan, reinig de drijfstang en de koperen bus, installeer vervolgens het nieuwe membraan. Zorg dat u de witte PTFE-afdichting niet beschadigt. Monteer in omgekeerde volgorde.

Wat is de maximale aanzuighoogte van de pomp?

De aanzuighoogte kan droog (zelfaanzuigend) tot 7 meter bedragen, en de pershoogte kan oplopen tot 50 meter.

Wat te doen als de pomp niet start of slecht functioneert?

Controleer eerst de druk en reinheid van de perslucht. Als de lucht vuil is, installeer dan een pneumatisch triplet. Zorg ervoor dat de inlaat- en uitlaatkleppen niet verstopt zijn. Als het probleem aanhoudt, reinig of vervang dan het membraan en de kleppen.

Kan de pomp worden gebruikt voor vloeistoffen met vaste deeltjes?

Ja, de pomp kan deeltjes tot 10 mm diameter aan zonder schade, waardoor hij geschikt is voor slib, mest en andere beladen media.

Heeft de pomp smering nodig?

Nee, de pomp werkt zonder smeerolie. Hij kan zelfs drooglopen zonder schade, wat een voordeel is voor toepassingen waar de vloeistof onregelmatig is.

Waar vind ik reserveonderdelen en technische ondersteuning?

Ondersteuning en garantie zijn beschikbaar op de website www.vevor.com/support. Slijtageonderdelen (membranen, kleppen, afdichtingen) zijn doorgaans verkrijgbaar bij de fabrikant of erkende dealers.

GEBRUIKSAANWIJZING QBY4-15 Vevor

Luchtbediende dubbel Diafragma pomp Instructies

MODEL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Deze serie membraanpompen zijn het nieuwste model in huis. Dat zijn ook functioneerde voor het verwijderen en opzuigen van verschillende bijtende vloeistoffen die korrels bevatten, stroperig, vluchtig, ontvlambaar explosief of giftige vloeistof, porseleinen slurry, gepureerd fruit, rookkan terugwinning van resterende olie in tanker. tijdelijke omkering van tanken enz., De prestatieparameters van deze serie liggen dicht bij scheet van Germam WLLDENPUMPS en Amerikaanse MARIO-WPUMPS De componenten die in contact komen met de stroming zijn gemaakt van roestvrij staal, aluminiumlegering, gietijzer en kunststof, terwijl het diafragma van NBR, viton, neopreen of PTFE is .

MAIN APPLICATION

1. De pomp kan de pinda, augurken, tomaat, drijfmest, rode worst, chocolade, hop zuigen en siroop, enz.
2. De pomp kan de verf, het pigment, de lijm en de lijm enz. zuige
3. De pomp kan verschillende glezed-slurries van tegels, porselein, porselein en porselein enz. zuigen.
4. De pomp kan verschillende maalmaterialen, bijtende stoffen opzuiger en het olievuil etc. reinigen.
5. De pomp kan verschillende toxines en brandbare of vluchtige vloeistoffen enz. opzuigen.
6. De pomp kan verschillende wigwater, cementslurry en mortel enz. Zuigen
7. De pomp kan verschillende sterke zure, alkalische en corrosieve vloeistoffen enz. Zuigen.
8. Het kan worden gebruikt als een front-step-transmisson-apparaat van de vaste en vloeibare scheidingsapparatuur.

WAY TO INSTALL

Luchtaangedreven dubbelmembraanpompen kunnen niet alleen de stroomvloeistof afvoeren, maar ook een ongemakkelijk stromend medium transporteren met de voordelen van een zelfpompende pomp, duikpomp schildpomp, drijfmestpomp en onzuiverheidspomp enz.

1. Het is niet nodig om het tekenwater te gieten, de zuiglift bereikt hoogte van 7 m, de leveringslift bereikt een lengte van 50 m en de exportdruk>6kgf/ cm² ;
2. Brede stroom en goede prestaties. De diameter die de maximale k mag passeren, bereikt 10 mm. De schade is zeer minder naar de po terwijl de slurry en onzuiverheid worden afgevoerd;
3. De levensduur en de stroom kunnen de pneumatische klep open I om de traploze aanpassing te realiseren (de pneumatische drukaanpassing ligt tussen 2-8kgf/cm²) :
4. Deze pomp heeft geen roterende delen en geen lagerafdichtingen. membraan zal het uitgeputte medium volledig scheiden van de lopende delen van de pomp, het werkmedium. Het getransporteerde medium kan niet naar buiten lekken. Het zal dus niet leiden tot milieuvervuiling en veiligheid van het menselijk lichaam terwijl het gif wordt uitgeput. en

brandbaar of bijtend middel:

1. Geen elektriciteit. Het is veilig en betrouwbaar tijdens gebruik op ontvlambare plaatsen en om plaatsen te verkennen:
2. Het kan in medium worden gedrenkt;
3. Het is handig in gebruik en betrouwbaar om te werken. Open of gasklephuis alleen tijdens het starten of stoppen. Zelfs als er geen middelmatige werking is of als gevolg van een ongeluk langdurig plots wordt gepauzeerd, zal de pomp door dit gebruik niet worden beschad De pomp stopt automatisch en beschikt over een zelfdetectiefunctie.

Wanneer de pomp zich normaal herstelt, kan deze ook automatisch starten;

1. Eenvoudige structuur en minder slijtende onderdelen. Deze pomp is eenvoudig van structuur. Installatie en onderhoud. Het middelgrote transportmiddel van de pomp zal de bijpassende pneumatische klep er koppelingshendel enz. Niet raken. Niet zoals bij andere soorten pompe zal de prestatie geleidelijk naar beneden vallen vanwege de schade v rotor, toestel en vaan enz.
2. Het kan de lijm overbrengen (de viscositeit is lager dan 10.000 centipoise)
3. Deze pomp heeft geen oliesmeermiddel nodig. Zelfs als deze stat draait, heeft deze enige invloed op de pomp. Dit is een kenmerk van pomp

OPERATIONAL PRINCIPLE

Daar wordt elk membraan in beide uitgelijnde werkholten (A) en geïnstalleerd, die met elkaar kunnen worden verbonden met een centrale koppelingshendel. De compressielucht komt de luchtverdeelklep binnen vanaf de luchtingang van de pomp, de compressielucht in één holte door de lucht distributiemechanisme, duw de membraanbeweging in de holte naar buiten. Het gas in andere holte zal worden afgevoerd. Zodra het slagterminal is ber zal het luchtdistributiemechanisme automatisch de compressielucht naar een andere werkholte zuigen, het membraan naar buiten duwen om naar het tegenovergestelde te bewegen richting, zodat beide diafragma's voortdurend synchroon bewegen.

De compressielucht komt de luchtverdeelklep binnen vanaf (E), weergegeven in het diagram, laat het membraanstuk in de goedrichting bewegen. En de zuigkracht in (A) kamer laat het medium vanuit (C) ingang naar binnen stromen Duw de kogelkraan (2) buiten om de kamer (A) binnen te gaan, de kogelkraan (4) voor vergrendeld vanwege de zuigkracht; het medium in de (B) kamer wordt ingedrukt en duw de kogelkraan (3) naar buiten om naar buiten te stromen Laat ondertussen de kogelkraan (I) sluiten en voorkom terugstroming. Een dergelijke beweging in cirkels zorgt

ervoor dat het medium ononderbroken uit de ingang (C) zuigt e de uitgang (D) wegstroomt.

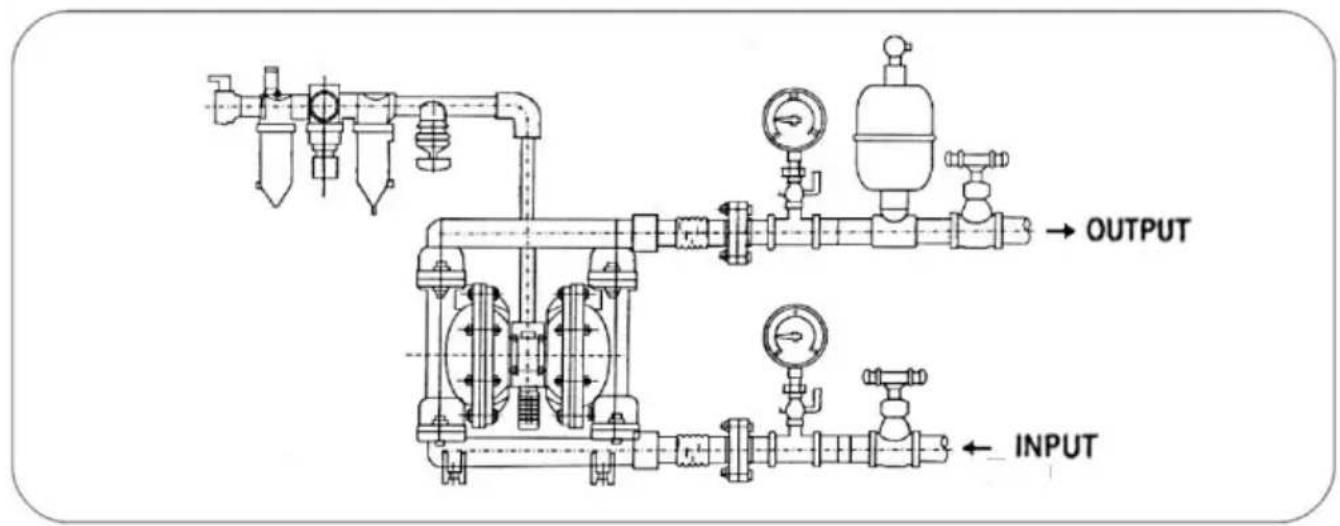

CONNECTION SCHEMATIC DIAGRAM

PERFORMANCE PARAMETE

Opmerking: QBY-10 en 15 gietijzer/aluminium/roestvrij staal/kunststof import en export zijn schroefdraadverbindingen, niet blauw. QBY-25 en 40 roestvrij staal/kunststof import en export zi schroefdraadverbindingen, niet blauw, gietijzer/aluminium legering en export zijn geflensd, schroefdraadverbinding voor tweeërlei gebruik. QBY-50/65/80/100 zijn voorzien van een flens, geen schroefdraad. (Raadpleeg de daadwerkelijke voorbeeldproductcatalogusfoto's)

1. Als de trilling van de pomp zeer gering is, is het over het algemeen niet nodig om de funderingsbouten te installeren.
   2.1 Als de perslucht wordt vermengd met vuile dingen, zal het normale starten van de pomp worden beïnvloed. Het wordt aanbevolen dat de gebruiker bovendien de pneumatische triplexonderdelen installeert.
2. Wanneer u media verpompt die gemakkelijk bevriezen of neerslaan, installeer dan een klep bij de inlaat van de pomp. A pomp moet worden gestopt, sluit dan eerst de klep en laat de vervolgens enkele minuten draaien om de media in de pomp te legen. pomp en reinig de opgehoopte vloeistof in de pomp op om eventuele problemen bij het de volgende keer starten van d pomp te voorkomen.
3. Wanneer u het membraan vervangt, reinig dan de drijfstang i binnenholte en de koperen bus van de pomp. En vermijd beschadiging van de witte PTFE-afdichtring. Maak de hermontage zoals origineel en de pomp kan worden gebruikt.

Technisch Ondersteuning en e-garantiecertificaat
