QBY4-50L - Pompa ad aria Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa pneumatica a doppia membrana
Modello	QBY4-50L
Marca	Vevor
Principio di funzionamento	Pneumatico a doppia membrana, senza parti rotanti
Ingresso/Uscita	50 mm (flangia)
Altezza di aspirazione max	7 m
Altezza di mandata max	50 m
Pressione di uscita max	> 6 kgf/cm²
Diametro max particelle	10 mm
Viscosità max del fluido	10 000 cP
Pressione aria compressa	2 a 8 kgf/cm²
Materiali a contatto con il fluido	Acciaio inossidabile, lega di alluminio, ghisa, plastica tecnica
Materiali della membrana	NBR, Viton, Neoprene, PTFE
Alimentazione	Aria compressa (nessuna elettricità)
Autoinnesco	Sì, fino a 7 m
Applicazioni principali	Trasferimento di liquidi corrosivi, viscosi, infiammabili, fanghi, alimenti (cioccolato, sciroppo), vernice, colla, ecc.
Manutenzione	Pulire la cavità interna e la boccola in rame durante la sostituzione del diaframma
Sicurezza	Senza scintilla, utilizzabile in atmosfera esplosiva
Parti di ricambio	Membrane, valvole, guarnizioni disponibili presso il produttore
Riparabilità	Struttura semplice, facile sostituzione di membrane e valvole

Domande frequenti - QBY4-50L Vevor

Come installare il QBY4-50L?

Installare la pompa su una superficie stabile. Se le vibrazioni sono ridotte, non sono necessari bulloni di fondazione. Collegare l'ingresso dell'aria compressa con un filtro e un regolatore (si consiglia triplex pneumatico). Assicurarsi che le tubazioni di aspirazione e mandata siano correttamente collegate.

Quale tipo di fluido può essere pompato?

Questa pompa può aspirare liquidi corrosivi, viscosi, infiammabili, esplosivi, tossici, nonché fanghi, puree, pigmenti, colle, acidi forti e alcali. È adatta anche per alimenti come cioccolato, sciroppo o salsicce.

Come regolare portata e pressione?

La portata e la pressione di uscita si regolano agendo sulla valvola dell'aria compressa in ingresso. La pressione dell'aria deve essere compresa tra 2 e 8 kgf/cm². Una pressione più alta aumenta portata e pressione di mandata.

Cosa fare se la pompa non si avvia?

Verificare che l'aria compressa sia collegata e che la pressione sia sufficiente (min 2 kgf/cm²). Assicurarsi che le valvole (rubinetti a sfera) non siano ostruite. Se l'aria è sporca, installare un filtro. Verificare inoltre che la pompa non sia grippata da residui secchi.

Come effettuare la manutenzione della pompa?

Prima di ogni utilizzo, verificare l'assenza di perdite. Dopo l'uso con liquidi che potrebbero congelare o depositarsi, svuotare la pompa facendola funzionare a secco per alcuni minuti. Pulire regolarmente la cavità interna e la boccola in rame durante la sostituzione delle membrane.

Quando sostituire le membrane?

Sostituire le membrane se si nota un calo di prestazioni, perdite o danni visibili. Il diaframma fa parte dei pezzi di consumo. Seguire le istruzioni del manuale per lo smontaggio e il rimontaggio.

Si può utilizzare la pompa in atmosfera esplosiva?

Sì, perché la pompa funziona ad aria compressa e non produce scintille. Pertanto è sicura per l'uso in ambienti infiammabili o esplosivi.

Come spurgare la pompa prima di un arresto prolungato?

Chiudere la valvola di aspirazione, poi far funzionare la pompa a vuoto per alcuni minuti per espellere il fluido rimasto. Pulire poi l'interno della pompa per evitare depositi o corrosione.

Dove trovare parti di ricambio?

Le parti di ricambio (membrane, valvole, guarnizioni) sono disponibili sul sito ufficiale Vevor: www.vevor.com/support. Utilizzare i numeri modello QBK-40L, QBY4-50L, ecc., per ordinare.

Qual è la garanzia di questo apparecchio?

Vevor offre un certificato di garanzia elettronico. Per attivare la garanzia, visitare il sito di assistenza tecnica: www.vevor.com/support e seguire le istruzioni.

MANUALE UTENTE QBY4-50L Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Pompa a membrana a doppio azionamento pneumatico Istruzioni

MODELLO: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questa serie di pompe a membrana è l'ultimo modello in casa. Funziona per estrarre e aspirare vari liquidi corrosivi contenenti grani viscosi, volatili, infiammabili, esplosivi o liquidi velenosi, impasto di porcellana, purea di frutta, recupero dell'olio residuo nel cisterna, inversione temporanea della cisterna, ecc. I parametri di prestazione di questa serie sono vicini a quelli della Germania

WLLDENPUMPS e americano MARIO-WPUMPS I componenti a contatto con il flusso sono realizzati in acciaio inossidabile, lega di alluminio e plastica, mentre il diaframma è in NBR, viton, neoprene o PTFE

APPLICAZIONI PRINCIPALI

1. La pompa può aspirare arachidi, sottaceti, pomodori, liquami, salsicce rosse, cioccolato, luppolo e sciroppo, ecc.
2. La pompa può aspirare vernice, pigmento, colla, adesivo, ecc.;
3. La pompa può aspirare vari liquidi lucidi di piastrelle, porcellana, ecc.
4. La pompa può aspirare vari materiali di macinazione, agenti corrosivi, pulire lo sporco dell'olio, ecc.
5. La pompa può aspirare varie tossine e liquidi infiammabili o volatili.
6. La pompa può aspirare vari tipi di acqua, fanghi di cemento, malta.
7. La pompa può aspirare vari acidi forti, alcali e liquidi corrosivi, ecc.
8. Può essere utilizzato come dispositivo di trasmissione anteriore

dell'apparecchiatura di separazione solida e liquida.

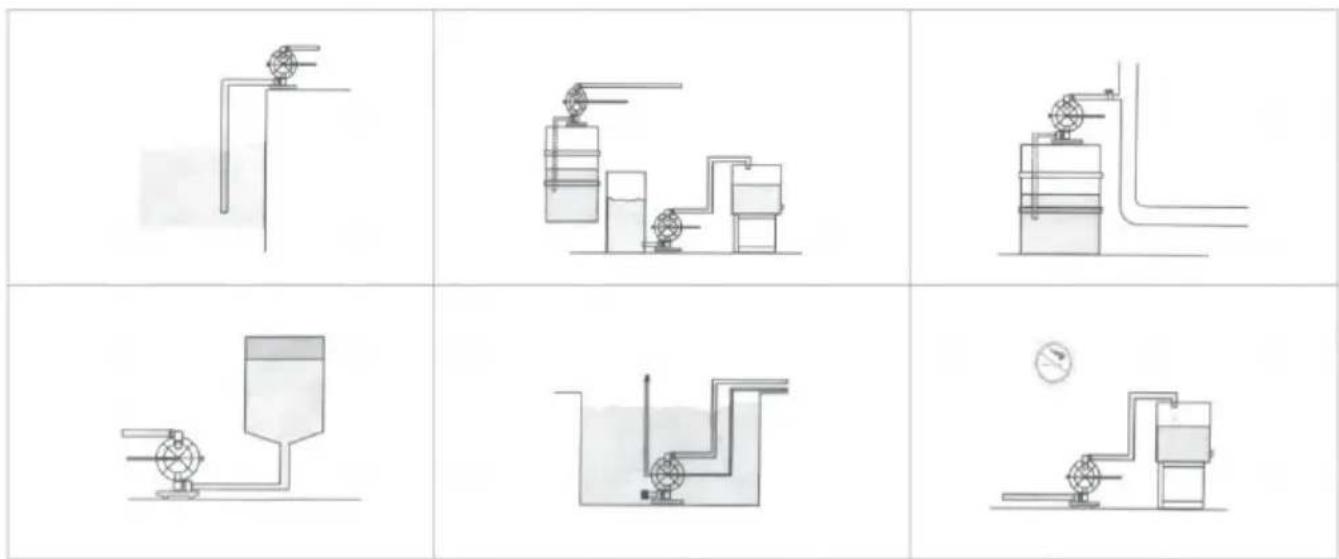

MODO DI INSTALLAZIONE

Le pompe pneumatiche a doppia membrana non solo possono esaurire il flusso del liquido, ma anche convogliare un mezzo poco fluido con le funzioni della pompa autopompante, della pompa sommersa, della pompa protettiva, della pompa per liquami e della pompa per impurità, ecc.

1. Non è necessario versare l'acqua di prelievo; l'altezza di aspirazione raggiunge i 7 m, l'altezza di mandata raggiunge i 50 m e la pressione di uscita è > 6 kgf/cm².
2. Flusso ampio e buone prestazioni. Il diametro massimo consentito per il passaggio della grana raggiunge i 10 mm. Il danno è molto inferiore alla pompa durante lo scarico di liquami e impurità.
3. La portata e il flusso possono essere regolati continuamente agendo sulla valvola pneumatica (la regolazione della pressione pneumatica è compresa tra 2 e 8 kgf/cm²).
4. Questa pompa non ha parti rotanti né guarnizioni dei cuscinetti. Il diaframma separa completamente le parti interne della pompa dal mezzo di lavoro. Il mezzo convogliato non può fuoriuscire all'esterno. Pertanto, non causa inquinamento ambientale né pericoli per la sicurezza del corpo umano durante il trasferimento di sostanze tossiche e pericolose.

infiammabili o corrosive.

1. Nessuna elettricità: è sicura e affidabile durante l'utilizzo in luoghi infiammabili ed esplosivi.
2. Possono essere immerse in un mezzo.
3. È comoda da usare e affidabile. Aprire o chiudere la valvola del gas solo durante l'avvio o l'arresto. Anche se si verifica un funzionamento anomalo o una pausa improvvisa per un lungo periodo a causa di incidenti, la pompa non verrà danneggiata e potrà essere utilizzata di nuovo. La pompa si fermerà automaticamente e possiede una funzione di autoprotezione. Quando il carico si riprende normalmente, si avvierà automaticamente.
4. Struttura semplice e meno parti soggette ad usura. Questa pompa è semplice nella struttura. Installazione e manutenzione facili. Il mezzo trasportato dalla pompa non toccherà la valvola pneumatica abbinata e la leva di accoppiamento, ecc. Non come gli altri tipi di pompe, la prestazione non cadrà gradualmente a causa dei danni di rotore, ingranaggio e paletta. Può trasmettere l'adesivo (la viscosità è inferiore a 10000 centipoise). Questa pompa non necessita di olio lubrificante. Anche se al minimo, non ha alcuna influenza sulla pompa. Questa è una caratteristica di questa pompa.

PRINCIPIO DI FUNZIONAMENTO

Ogni diaframma viene installato in entrambe le cavità di lavoro allineate (A) e (B), che possono essere collegate insieme con una leva di accoppiamento centrale. L'aria di compressione entra nella valvola di distribuzione dell'aria dall'ingresso dell'aria della pompa; l'aria di compressione in una cavità attraverso il meccanismo di distribuzione dell'aria spinge fuori il movimento della membrana nella cavità. Il gas in un'altra cavità verrà drenato. Una volta raggiunto il terminale della corsa, il meccanismo di distribuzione dell'aria attira automaticamente l'aria di compressione in un'altra cavità di lavoro e spingerà fuori la membrana per spostarla verso la direzione opposta, in modo da consentire a entrambi i diaframmi di ricambiare continuamente il movimento in sincronismo.

L'aria di compressione entra nella valvola di distribuzione dell'aria (E) mostrata nel diagramma, lascia che il diaframma si muova nella giusta direzione. E: la forza di aspirazione nella camera (A) fa fluire il fluido dall'ingresso (C), spingendo fuori la valvola a sfera per entrare nella camera (A); la valvola a sfera (4) verrà bloccata a causa della forza di aspirazione; il mezzo nella camera (B) verrà premuto, spingendo fuori la valvola a sfera (3) per uscire dall'uscita. Nel frattempo, lasciare che la valvola a sfera (1) si chiuda,

impedendo il riflusso. Tale movimento circolare consentirà al fluido di aspirare ininterrottamente dall'ingresso (C) e drenare dall'uscita (D).

SCHEMA DI COLLEGAMENTO

PARAMETRI DI PRESTAZIONE

Nota: l'importazione e l'esportazione di ghisa/alluminio/acciaio inossidabile/materiale plastico QBY-10 e 15 sono con connessione filettata, non flangiata. L'importazione e l'esportazione di acciaio inossidabile/materiale plastico QBY-25 e 40 sono connessioni filettate, non flangiate; ghisa/alluminio lega ed esportazione sono attacco flangiato e filettato a doppio uso. I QBY-50/65/80/100 sono flangiati, non filettati. (Fare riferimento alle immagini reali del catalogo del prodotto campione)

1. Se la vibrazione della pompa è molto leggera, generalmente non è necessario installare i bulloni di fondazione. 2.1 Se l'aria compressa viene mescolata con oggetti sporchi, il normale avvio della pompa verrà influenzato. Si consiglia all'utente di installare in aggiunta le parti triplex pneumatiche. 3. Quando si pompano fluidi che si congelano o si depositano facilmente, installare una valvola all'ingresso della pompa. Se la pompa è troppo ferma, chiudere innanzitutto la valvola, quindi far funzionare la pompa per diversi minuti per svuotare i fluidi all'interno della pompa. Pompare e pulire in tempo il liquido accumulato all'interno della pompa, in modo da evitare eventuali difficoltà nell'avvio successivo della pompa.
2. Quando si sostituisce il diaframma, pulire la biella nella cavità interna e la boccola di rame della pompa. Ed evitare di danneggiare l'anello di tenuta in PTFE bianco. Effettuare il riassemblaggio corretto originale e la pompa può essere utilizzata.

Supporto tecnico e certificato di garanzia elettronica
