NMBP12-G3500-80-12 - Pompe à eau Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de cale de bateau
Marque	Vevor
Modèle	NMBP12-G3500-80-12
Alimentation	DC 12V
Puissance max.	250 W
Débit max.	3000 GPH (environ 11356 L/h)
Hauteur de refoulement max.	5,5 m
Diamètre extérieur du tuyau	40 mm
Diamètre intérieur du tuyau recommandé	1 1/8" (28,6 mm)
Matériau du corps	Plastique robuste
Type de crépine	Intégrée avec languettes de verrouillage
Fonctionnement	Manuel ou automatique (avec interrupteur à flotteur)
Protection électrique	Fusible sur câble positif
Longueur de câble recommandée	Jusqu'à 20' (6 m) avec fil 16 AWG, au-delà fil 14 AWG
Résistance au gel	Oui, mais ne pas utiliser si prise dans la glace
Entretien	Nettoyer régulièrement la crépine et la turbine
Sécurité	Ne pas insérer d'objets dans l'orifice d'admission ; respecter la polarité
Garantie	Assistance technique et certificat de garantie en ligne
Utilisation	Vidange de cale de bateau

FOIRE AUX QUESTIONS - NMBP12-G3500-80-12 Vevor

Comment installer la pompe de cale Vevor NMBP12-G3500-80-12 ?

Retirez d'abord la crépine en appuyant sur les languettes de verrouillage. Placez la pompe à l'endroit le plus profond de la cale et fixez la crépine avec des vis en inox. Montez la pompe sur la crépine jusqu'à enclenchement des languettes. Raccordez un tuyau de 1 1/8" de diamètre intérieur à la buse de refoulement et fixez-le avec un collier.

Quel type de câblage est recommandé pour cette pompe ?

Deux options : câblage manuel (interrupteur marche/arrêt simple) ou automatique (interrupteur à flotteur). Pour l'automatique, installez un interrupteur à flotteur qui arrête la pompe quand l'eau est vidée. Utilisez un fil de calibre 16 pour une distance inférieure à 20 pieds, et du 14 au-delà. Un fusible doit être placé sur le câble positif.

Pourquoi ma pompe a-t-elle un débit réduit ?

Causes possibles : crépine obstruée (nettoyez-la), tuyau de refoulement bouché (rinçage à contre-courant), batterie faible (chargez-la), ou tuyau plié (remplacez par un tuyau rigide).

Que faire si la pompe ne pompe pas du tout ?

Vérifiez les connexions des fils : elles doivent être propres et bien serrées. Contrôlez le fusible (s'il a fondu, remplacez-le par un fusible de bonne taille). Assurez-vous que la turbine n'est pas bloquée par des débris en regardant dans l'ouverture d'admission.

Comment vérifier le sens de rotation de la pompe ?

Regardez la turbine à l'intérieur. Elle doit tourner dans le sens de la flèche moulée dans le fond. Si ce n'est pas le cas, inversez la polarité : le fil marron doit être connecté au positif (+). N'insérez jamais les doigts dans l'orifice.

La pompe s'arrête-t-elle automatiquement ?

Seulement si vous utilisez le câblage automatique avec un interrupteur à flotteur. En mode manuel, vous devez l'éteindre vous-même. L'interrupteur à flotteur coupe la pompe lorsque le niveau d'eau est bas.

Puis-je utiliser la pompe par temps de gel ?

La pompe résiste au gel, mais ne la mettez pas en marche si elle est prise dans la glace ou entourée de glace. Cela pourrait endommager la turbine.

Comment nettoyer la crépine et la turbine ?

Retirez la crépine en appuyant sur les languettes. Nettoyez l'extérieur du filtre. Pour la turbine, retirez les débris visibles sans insérer d'outils. Si le flotteur est collant, trempez-le dans un nettoyant marin.

Quel type de tuyau utiliser ?

Utilisez un tuyau de 1 1/8" de diamètre intérieur, résistant aux pliures (modèle n°80 recommandé). Si votre ancien tuyau est plus petit, un adaptateur (modèle n°69) peut être utilisé, mais cela réduira le débit.

Où trouver l'assistance technique et la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI NMBP12-G3500-80-12 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

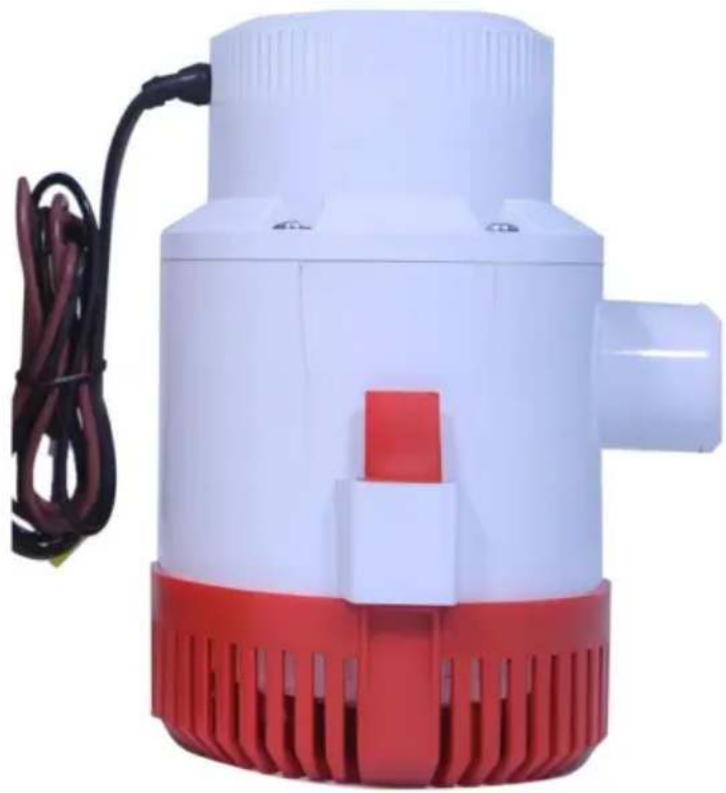

POMPE DE CALE DE BATEAU

INSTRUCTIONS

MODÈLE : NMBP12-G3500-80-12

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPE DE CALE DE BATEAU

MODÈLE : NMBP12-G3500-80-12

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. L produits marqués comme tels ne peuvent pas être jetés avec les déchets ména normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Entrée	Puissance max.	Débit max.	Levée max.	Diamètre extérieur du tuyau de
DC12V	250W 3000	GPH 5.5m		∅40mm

ÉTAPES DE DÉMONTAGE ET D'UTILISATION

ATTENTION : Le filtre doit toujours être correctement installé avant de fixer et de faire fonctionner la pompe.

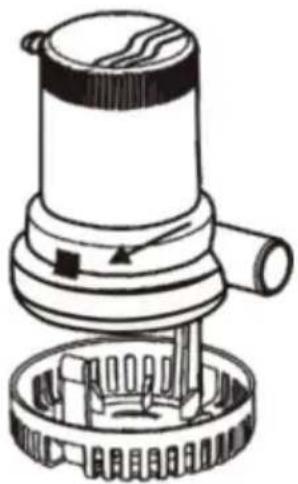

ÉTAPE 1

Retirez la crépine du bas de la pompe en appuyant sur les languettes de verrouillage des deux côtés de la pompe.

Déterminer l'emplacement souhaité pour la pompe. Si une seule pompe est utilisée, elle est généralement située là où l'eau est la plus profonde dans la cale lorsque le bateau est au repos. L'installation doit permettre un drainage complet du tuyau. Toutes les poches d'eau doivent être éliminées en faisant passer le tuyau à niveau ou en continu vers le haut.

ÉTAPE 3

Positionnez la crépine de manière à ce que la buse de la pompe soit dans la bonne position pour se connecter au tuyau de refoulement.

ÉTAPE 4

A. Si vous fixez la crépine au bois, fixez-la avec des vis en acier inoxydable. B. Si vous fixez la crépine au métal ou à la fibre de verre, montez d'abord un bloc de bois, puis fixez la crépine au bloc de bois.

ÉTAPE 5

Montez la pompe sur la crépine de manière à ce que les deux languettes de verrouillage de 11/2" s'enclenchent en place. (La pompe peut être inversée sur les languettes si vous le souhaitez.)

ÉTAPE 6

Fixez le tuyau 1 1/8"1.D à la buse de refoulement et fixez-le avec un collier en acier inoxydable. Le tuyau (modèle n° 80) est recommandé car il ne se pliera pas lors des virages serrés.

Si votre pompe remplace un modèle concurrent avec un tuyau de mesure Smaldia difficile à remplacer, vous pouvez utiliser l'adaptateur modèle n° 69 pour vous adapter au tuyau plus petit.

Note:

Limiter le débit de la pompe en utilisant un tuyau plus petit n'endommage pas la pompe. Cependant, cela réduira le débit.

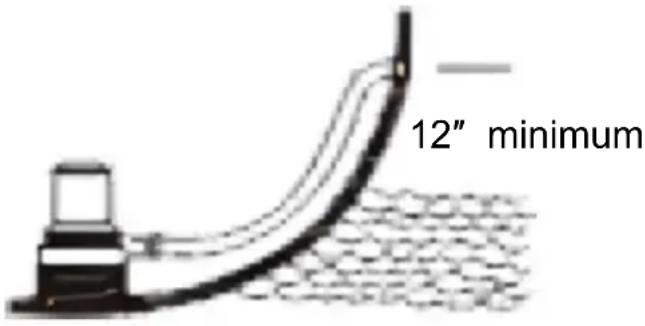

ÉTAPE 7 Raccords traversants

A. Pour la plupart des installations, installez un raccord traversant de 11/8" 1. D. de taille normale pour atteindre le débit nominal de la pompe. Placez le raccord traversant à au moins 12" au-dessus de la ligne de flottaison pour empêcher l'eau de refluer dans la coque lorsque la pompe est éteinte.

12" minimum

B. Pour les installations à l'arrière, placez le raccord traversant de 11/8" suffisamment haut dans la poupe pour que l'immersion du raccord ne se produise en aucune condition.

ÉTAPE 8 CÂBLAGE

Afin d'éviter l'électrolyse et la corrosion des connexions de fils, il est essentiel que les extrémités et les bornes des fils soient scellées avec un produit d'étanchéité marin très résistant et situées au-dessus du niveau d'eau le plus élevé possible en les fixant avec des agrafes isolées ou des sangles en plastique.

Lors de l'installation de votre pompe, un fil de calibre 16 doit être utilisé. Cependant, si votre installation est à plus de 20" de la source de la batterie, la taille du fil doit être augmentée à un calibre 14. L'utilisation d'un fil trop petit provoque une chaleur indésirable dans les fils et entraîne une chute de tension et des performances inférieures de la pompe.

ÉTAPE 9 Fusible

Pour protéger votre câblage électrique et votre interrupteur automatique contre une éventuelle surcharge, installez un fusible sur le câble positif (+) de la batterie. Si vous utilisez un interrupteur de panneau avec un porte-fusible, vérifiez que le fusible approprié est utilisé. Vous souhaiterez peut-être installer un interrupteur de panneau avec un porte-fusible intégré

ÉTAPE 10

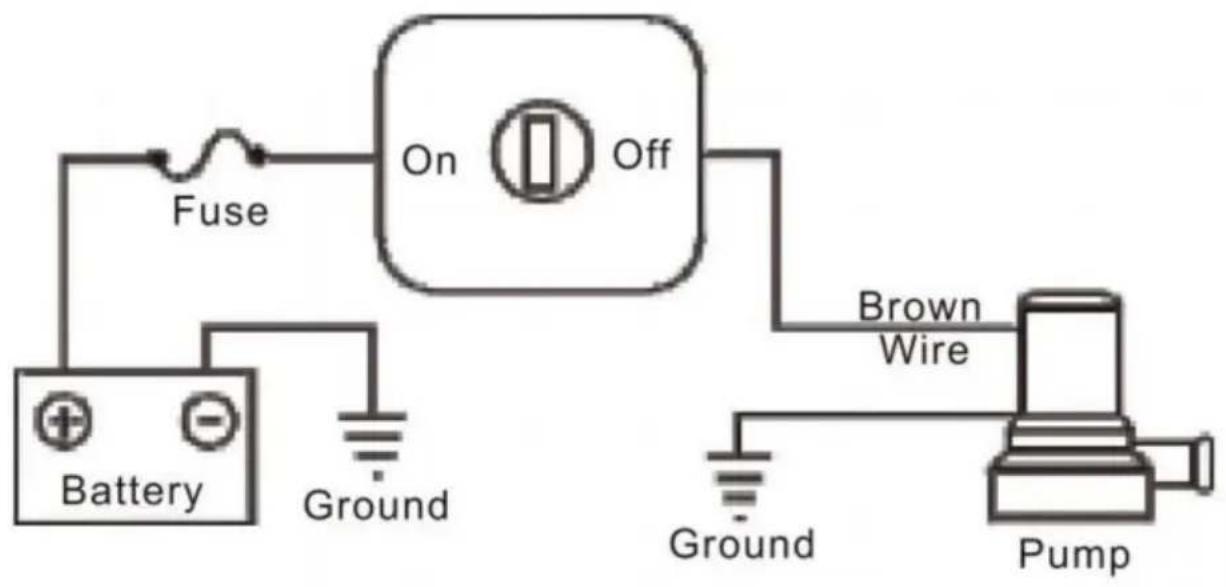

Suivez l'un des deux schémas de câblage. Câblage pour fonctionnement manuel Le système manuel est le plus simple mais il ne permet qu'un contrôle marche-arrêt de la pompe. Par conséquent, la pompe reste souvent allumée plus longtemps que nécessaire.

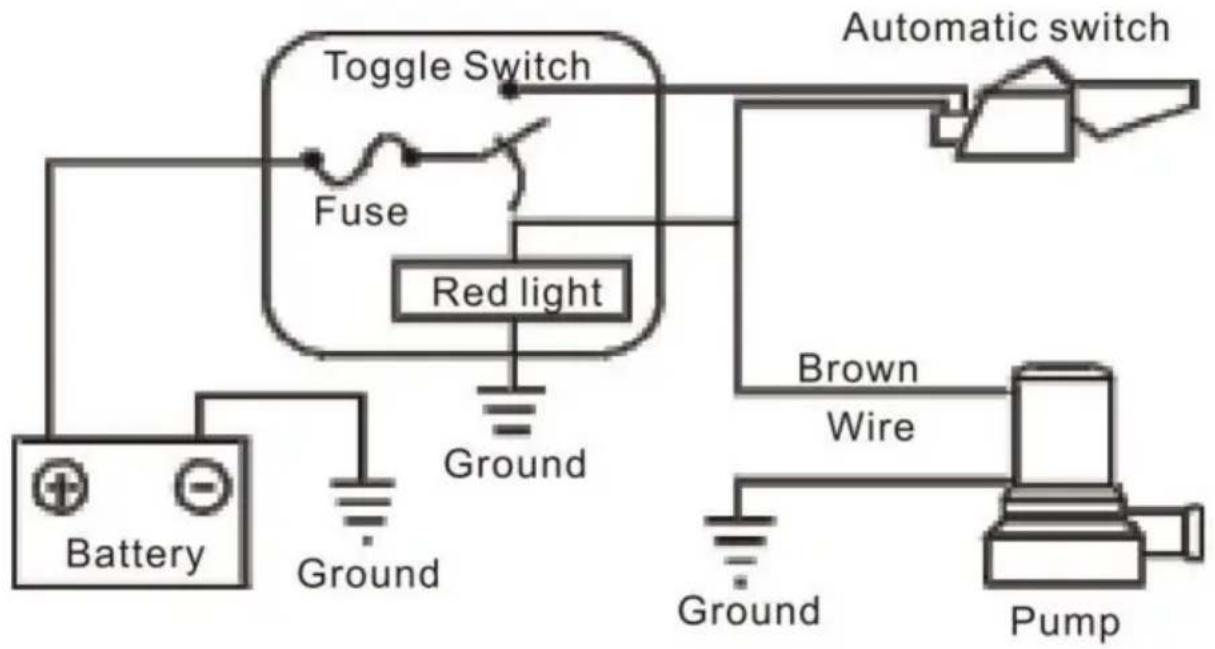

Câblage pour fonctionnement

automatique Le système automatique garantit que le récipient est toujours pompé, même sans surveillance. Il prolonge la durée de vie de la pompe et de votre batterie en arrêtant automatiquement la pompe lorsque l'eau a été pompée.

Le système automatique peut également prévoir un contrôle manuel de la pompe en installant un interrupteur sur le panneau. Ces interrupteurs sont dotés d'une fonction de « sécurité intégrée » qui ramène automatiquement l'interrupteur en position « arrêt », empêchant ainsi que la pompe ne soit laissée allumée par inadvertance.

La polarité est importante. Si elle n'est pas correcte, la pompe tourne dans le sens inverse. L'eau sortira toujours de la buse de refoulement, mais le débit sera très réduit. Sur la pompe, la polarité correcte sera obtenue lorsque le fil marron de la pompe sera connecté au côté POS ou + de la batterie. Pour vérifier que le sens de rotation (et donc la polarité) est correct, regardez dans le fonctionnement et voyez si la turbine tourne dans le sens de la flèche moulée dans le fond. N'insérez jamais les doigts ou d'autres objets dans l'orifice d'admission.

STOCKAGE

La pompe elle-même n'est pas affectée par les températures glaciales. Cependant, si la pompe est encastrée dans la glace ou entourée de glace, elle ne peut pas être utilis. Ne jamais mettre la pompe en marche si elle est encastrée ou entourée de glace

RÉCUPÉRATION APRÈS ÉCHEC

Symptôme cause possible guérison
Réduit Couler	Crépine bouchée	Nettoyer l'extérieur du filtre et éliminer les débris autour de la turbine.
	Conduite de refoulement bouchée	Nettoyer le tuyau par rinçage à contre-courant
	Faible tension de la batterie	Vérifiez l'état de la batterie et chargez-la si nécessaire.
	Tordu tuyau de refoulement	Si le tuyau est plié à cause d'objets tranchants plier, convertir en tuyau qui ne se pliera pas à se courbe.
Pas d'eau pompé	Fil relations	Assurez-vous que les connexions des fils ne sont pas Corrodé. Un contrôle visuel ne suffit pas : une légère traction sur chaque fil permettra de savoir si les fils sont toujours joints. Vérifiez qu'aucun join de fil ne pend dans l'eau.
	Le fusible a fondu	Vérifiez le fusible pour voir s'il est de la bonne taille. le fusible saute toujours, vérifiez la turbine par l'ouverture d'admission pour vous assurer qu'elle n'est pas bloquée ou coincée par des débris.
	Interrupteur à flotteur échecQuelque chose sous flotte	Soulevez l'extrémité de l'interrupteur à flotteur - si la pompe fonctionne l'interrupteur est OK. Si la pompe ne fonctionne pas, mettez l'INTERRUPTEUR manuel en position marche - Le commutateur automatique a échoué.Nettoyez sous le flotteur pour vous assurer que les débris sont ne pas maintenir le flotteur
Pompe ne le fera pas couper
	Flotteur coincé	Vérifiez que le flotteur est desserré et exempt de huile de cale collante. Si l'action du flotteur semble lente et/ou si le flotteur ne se déplace pas librement, un fonctionnement intermittent ou sporadique de la pompe peut se produire. Cette condition est généralement le résultat de l'accumulation d'huile et/ou de saleté dans et autour des pièces mobiles de l'interrupteur. Pour corriger, essayez de tremper l'interrupteur entier dans un nettoyant marin pendant dix minutes, en agitant plusieurs fois et en vérifiant le fonctionnement fluide et libre du flotteur. Répétez si nécessaire
	Changer monté aussi Faible IMPORTANT	Si la pompe aspire de l'air et que l'interrupteur automatique n'a pas atteint la position OFF, il se peut que l'interrupteur soit monté trop bas pour la pompe et qu'il doive être réinstallé au moins 1/4 plus haut que la base de la pompe.
Fils surchauffé. Fondu isolation	Combinaison de turbine bloquée et mauvaise taille fusible.	1. Assurez-vous qu'il n'y a pas de cheveux, de débris ou d'autres débris coincés dans la turbine. Veuillez consulter l'ÉTAPE 1 à la page 2 pour la méthode de gestion des débris dans la turbine.2. Sélectionnez le bon fusible.
Répété fondu fusible	Taille du fusible ou roue bloquée	Assurez-vous que le fusible a une valeur nominale en ampères. Vérifiez la turbine pour voir qu'elle n'est pas bloquée par une ligne de pêche. etc.
