BRUKSANVISNING NMBP12-G3500-80-12 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

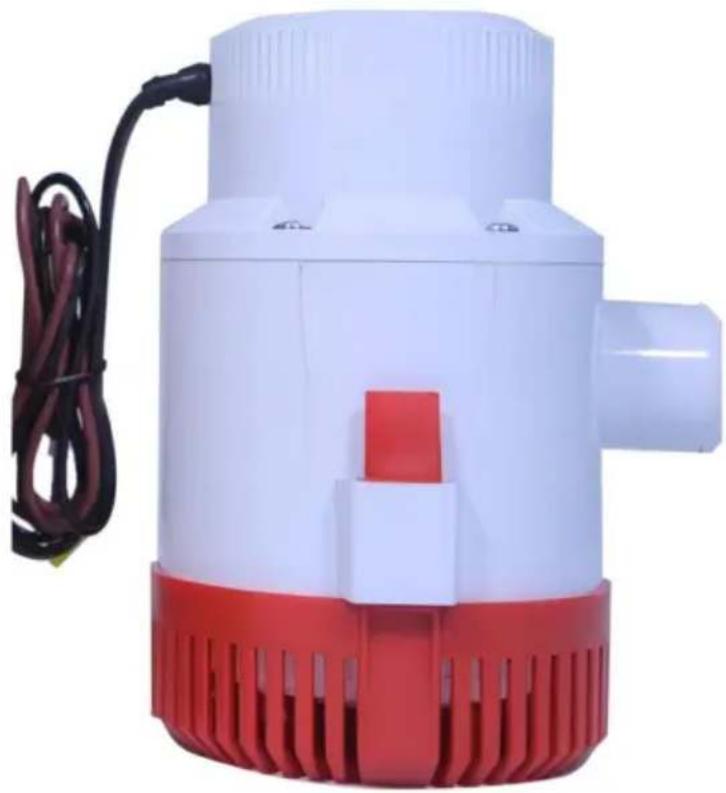

BÅTLÖNSPUMP

MODELL: NMBP12-G3500-80-12

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

PRODUKTERNAS EGENSKAPER

Ingång	Max effekt Max flöde Max lyft Ytterdiameter på utloppsrör
DC12V 250W 3000GPH 5,5m				40 mm

DEMONTERING OCH ANVÄNDNINGSSTEG

FÖRSIKTIGHET: Sil måste alltid installeras korrekt innan pumpen monteras och körs.

STEG 1

Ta bort silen från pumpens botten genom att trycka in låsflikarna på pumpens båda sidor.

Bestäm önskad plats för pumpen. Om endast en pump används är den vanligtvis placerad där vattnet är djupast i länsen medan båten är i vila. Installationen måste möjliggöra fullständig dränering av slangen. Alla vattenfickor måste elimineras genom att slangen löper i nivå eller kontinuerligt uppåt.

STEG 3

Placera silen så att pumpmunstycket är i rätt läge för att ansluta till utloppsslangen.

STEG 4

A. Om du fäster silen på trä, fäst den med skruvar i rostfritt stål.B.Om du fäster silen på meta eller glasfiber, montera först ett träblock och fäst sedan silen på träblocket.

STEG 5

Montera pumpen på silen så att båda 11/2" låsflikarna snäpper på plats. (Pumpen kan vändas om på inställningsflikarna om så önskas.)

STEG 6

Fäst 1 1/8" 1.D .slang till utloppsmunstycket och fäst med en klämma av rostfritt stål. Slangen (Modell #80) rekommenderas eftersom den inte kommer att böja sig vid skarpa böjar.

Om din pump ersätter en konkurrenskraftig modell med Smaldia-mätarslang som är svår att byta ut, kan du använda Adapter Model#69 för att anpassa till den mindre slangen.

Notera:

Att begränsa flödet från pumpen genom att använda en mindre slang skadar inte pumpen. Det kommer dock att minska flödet.

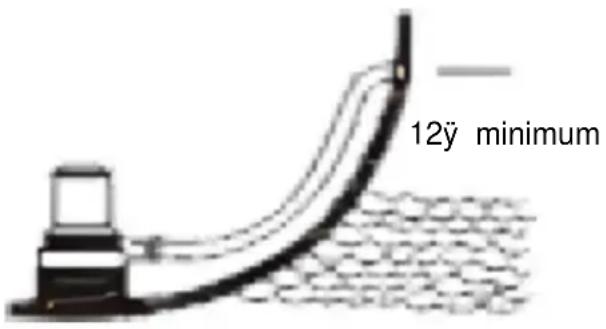

STEG 7 Skrovkopplingar A. För

de flesta installationer, installera en full storlek 11/8" 1. D. Genomgående skrovkoppling för att uppnå pumpens nominella flöde. Placerad genomskrovskopplingen minst 12" ovanför vattenlinjen för att förhindra att vatten rinner tillbaka in i skrovet när pumpen är avstängd.

12ÿ minimum

B. För akterinstallationer, placera 11/8"-skrovbeslaget tillräckligt högt i aktern så att beslaget inte kommer att sjunka under några förhållanden.

STEG 8

kabeldragning För att förhindra elektrolys och korroderade trådanslutningar är det viktigt att trådändar och terminaler tätas med kraftigt marint tätningsmedel och placeras ovanför högsta möjliga vattennivå genom att fästas med isolerade häftklamrar eller plastband.

När du installerar din pump, bör 16 gauge tråd användas. Men om din installation är över 20" från batterikällan bör trådstorleken ökas till 14 gauge. Användning av en tråd som är för liten orsakar oönskad värme i ledningarna och resulterar i i ett spänningsfall och lägre prestanda hos pumpen.

STEG 9 säkring

För att skydda din elektriska ledning och din automatiska strömbrytare från eventuell överbelastning installera en säkring i pluskabeln (+) från batteriet. Om du använder en panelbrytare med en säkringshållare, kontrollera att rätt säkring används. Du kanske vill installera en panelbrytare med en inbyggd säkringshållare.

STEG 10

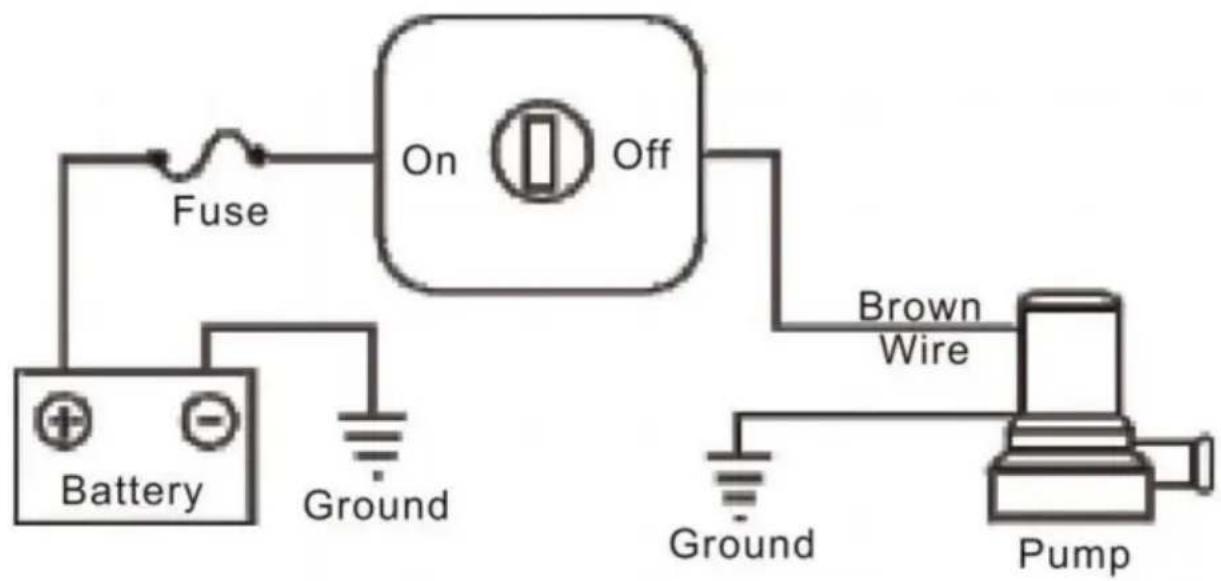

Följ ett av de två kopplingsschemana. Kabeldragning för manuell drift Det manuella systemet är det enklaste systemet men det ger endast PÅ-AV-styrning av pumpen. Följaktligen lämnas pumpen ofta PÅ längre än nödvändigt.

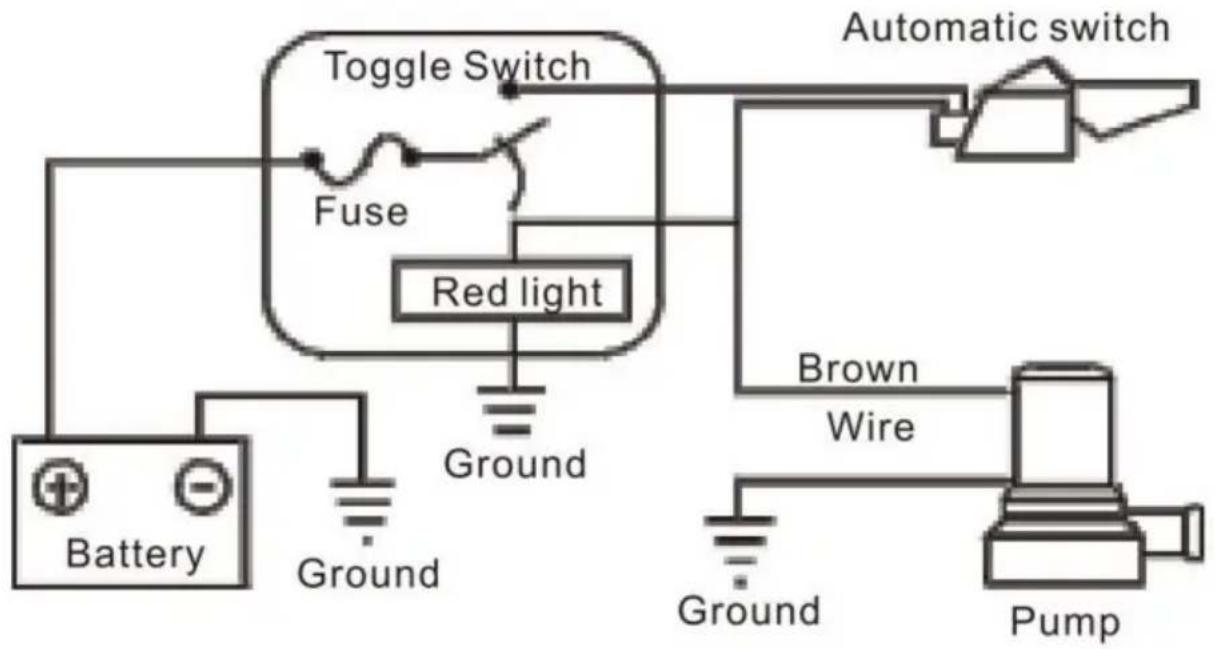

Kabeldragning för automatisk drift

Det automatiska systemet säkerställer att kärlet alltid pumpas ut, även när det är obevakat. In förlänger pumpens och ditt batteris livslängd genom att automatiskt stänga av pumpen när vattnet har pumpats ut.

Det automatiska systemet kan också tillhandahålla manuell styrning av pumpen genom att installera en panelbrytare. Dessa omkopplare har en "felsäker" funktion som automatiskt återställer omkopplaren till "av"-läget, vilket förhindrar att pumpen oavsiktligt lämnas på.

STEG 11

Polaritet är viktigt. Om det inte är korrekt roterar pumpen bakåt. Vatten kommer fortfarande att komma ut ur utloppsmunstycket men flödet kommer att minska mycket. På pumpen kommer den korrekta polariteten att erhållas när pumpens bruna ledning ansluts till POS eller+sidan av batteriet. Sättet att verifiera att rotationsriktningen (och därmed polariteten) är korrekt är att titta in i löpningen och se om pumphjulet roterar i pilens riktning som är gjuten i botten. Stick aldrig in fingrar eller andra föremål i inloppshålet.

LAGRING

Pumpen i sig påverkas inte av minusgrader. Men om pumpen är inbäddad i is eller omgiven av is kan den inte användas.

Slå aldrig på pumpen om den är inbäddad i eller omgiven av is

FELÅTERHÄLLNING

Symtom möjlig orsak botemedel
NedsattFlöde	Tiltäppt sil	Rengör utsidan av silen och rengör skräp från runt pumphjulet.
	Utloppsledningen igensatt	Rengör slangen genom bakspolning
	Lågbatterispänning	Kontrollera batteriets skick och ladda om nödvändig.
	Knäcktutloppsslang	Om slangen är böjd på grund av vass böja, konvertera till slang som inte böjar vid böjar.
Inget vatten pumpade	Trådanslutningar	Se till att trådanslutningar inte är det korroderad.Visuell kontroll räcker inte - ett lätt drag i varje tråd visar om trådarna fortfarande är sammanfogade. Kontrollera att inga trådskarvar hänger ner i vattnet.
	Säkringen smält	Kontrollera säkringen för att se att den har rätt storlek Säkringen går fortfarande, kontrollera impellern genom inloppsöppningen för att vara säker på att den inte har fastnat eller fastnat med skräp.
	Flottörbrytarefel	Lyft änden av flottörbrytaren upp - om pumpen går, strömbrytaren är OK. Om pumpen inte går, vrid manuell SWITCH TO på läge - om pumpen kör automatisk switch har misslyckats.
Pump vana stänga av	Något under flytande	Rengör under flottören för att se till att skräp finns håller inte upp flottören
	Fast flöte	Kontrollera att flottören är lös och fri från gummy länsolja. Om flottören verkar trög och/eller flottören inte rör sig fritt kan intermittent eller sporadisk drift av pumpen inträffa. Detta tillstånd är vanligtvis resultatet av att olja och/eller smuts samlas i och runt omkopplarens rörliga delar. blötlägg hela strömbrytaren In Marine cleaner i tio minuter, skaka om flera gånger och kontrollera att flottören fungerar smidigt och fritt. Upprepa omnödvändig
	Växla monterad också LågVIKTIG	Om pumpen suger luft och den automatiska omkopplaren inte har nätt AV-läget, kan omkopplaren vara monterad för lågt för pumpen och bör återinstalleras minst 1/4 högre än pumpbasen.
Ledningar överhettad. Smält isolering	Kombination av fastnat pumphjul och fel storlek säkring.	1. Se till att inget hår, skräp och annat skräp har fastnat i pumphjulet. Se STEG 1 på sidan 2 för metoden för att hantera skräp i pumphjulet.2. Välj rätt säkring.
Upprepad smält säkring	Säkringsstorlek eller fastnat pumphjul	Se till att säkringen har amp-klassning Kontrollera impellern för att se att den inte är bunden av fisklina. etc.
