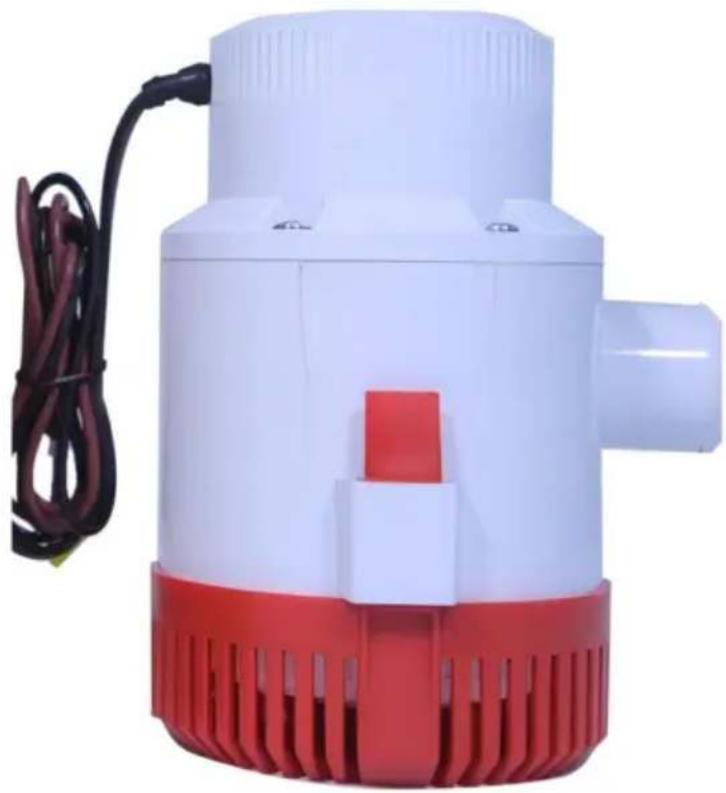

POMPA DI SENTINA PER BARCHE

MODELLO: NMBP12-G3500-80-12

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19 CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Ingresso	Potenza massima	Portata massima	Sollevamento massimo	Diametro esterno del tubo di uscita
DC12V	250W 3000GPH	5,5m		∅40mm

FASI DI SMONTAGGIO E UTILIZZO

ATTENZIONE: il filtro deve essere sempre installato correttamente prima di collegare e far funzionare la pompa.

PASSO 1

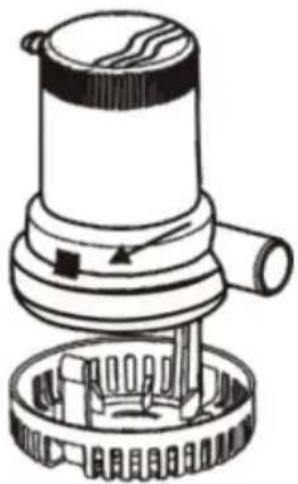

Rimuovere il filtro dal fondo della pompa premendo le linguette di bloccaggio su entrambi i lati della pompa.

Determinare la posizione desiderata per la pompa. Se si utilizza una sola pompa, solitamente si trova dove l'acqua è più profonda nella sentina mentre la barca è ferma. L'installazione deve consentire il drenaggio completo del tubo. Tutte le sacche d'acqua devono essere eliminate facendo scorrere il tubo in piano o in modo continuo verso l'alto.

PASSO 3

Posizionare il filtro in modo che l'ugello della pompa sia nella posizione corretta per il collegamento al tubo di scarico.

FASE 4

A. Se si fissa il filtro al legno, fissarlo con viti in acciaio inossidabile. B. Se si fissa il filtro al metallo o alla fibra di vetro, montare prima un blocco di legno e poi fissare il filtro al blocco di legno.

FASE 5

Montare la pompa sul filtro in modo che entrambe le linguette di bloccaggio da 11/2" scattino in posizione. (Se lo si desidera, è possibile invertire la posizione della pompa sul setab.)

FASE 6

Collegare il tubo flessibile da 1 1/8"1.D all'ugello di scarico e fissarlo con una fascetta in acciaio inossidabile. Si consiglia il tubo flessibile (modello n. 80) perché non si piega quando si effettuano curve strette.

Se la pompa sostituisce un modello della concorrenza con tubo flessibile del misuratore

Smaldia, difficile da sostituire, è possibile utilizzare l'adattatore modello n. 69 per adattarlo al tubo più piccolo.

Nota:

Limitare il flusso dalla pompa utilizzando un tubo più piccolo non danneggia la pompa. Tuttavia, ne ridurrà il flusso.

STEP7 Raccordi passanti A.

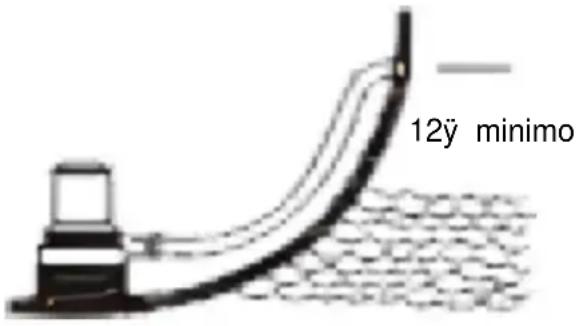

Per la maggior parte delle installazioni, installare un raccordo passante da 11/8" di dimensioni standard 1. D. per ottenere la portata nominale della pompa. Posizionare il raccordo passante almeno 12" sopra la linea di galleggiamento per evitare che l'acqua rifluisca nello scafo quando la pompa è spenta.

12ÿ minimo

B. Per le installazioni a poppa, posizionare il raccordo passante da 11/8" abbastanza in alto nella poppa in modo che non si verifichi alcuna immersione del raccordo in nessuna condi

FASE 8 Cablaggio

Per prevenire l'elettrolisi e la corrosione dei collegamenti dei cavi, è essenziale che le estremità dei cavi e i terminali siano sigillati con un sigillante marino ad alta resistenza e posizionati al di sopra del livello più alto possibile dell'acqua, fissandoli con graffette isolate o fascette di plastica.

Quando si installa la pompa, si dovrebbe usare un filo di calibro 16. Tuttavia, se l'installazione è a più di 20" dalla sorgente della batteria, la dimensione del filo dovrebbe essere aumentata a calibro 14. L'uso di un filo troppo piccolo provoca un calore indesiderato nei fili e provoca una caduta di tensione e minori prestazioni della pompa.

FASE 9 fusibile

Per proteggere il cablaggio elettrico e l'interruttore automatico da possibili

sovraccarichi, installare un fusibile nel cavo positivo (+) della batteria. Se si utilizza un interruttore a pannello con un portafusibile, verificare che venga utilizzato il fusibile corretto.

Si potrebbe voler installare un interruttore a pannello con un portafusibile incorporato.

PASSO 10

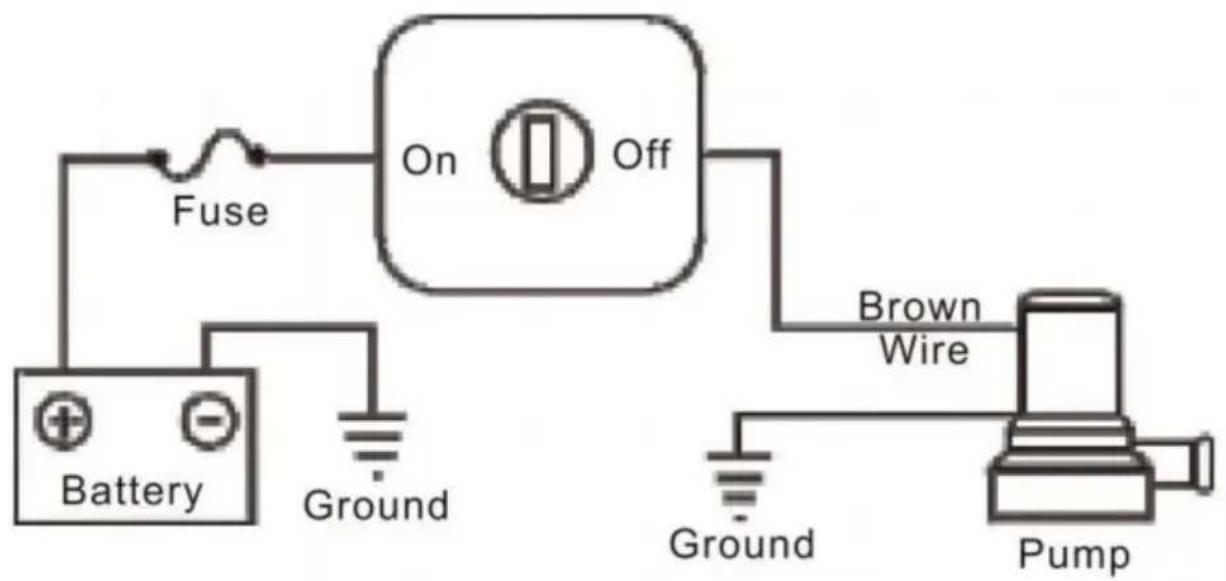

Seguire uno dei due schemi elettrici. Cablaggio per il funzionamento manuale Il sistema manuale è il sistema più semplice, ma fornisce solo il controllo ON-OFF della pompa. Di conseguenza, le pompe vengono spesso lasciate ACCESE più a lungo del necessario.

Cablaggio per il funzionamento

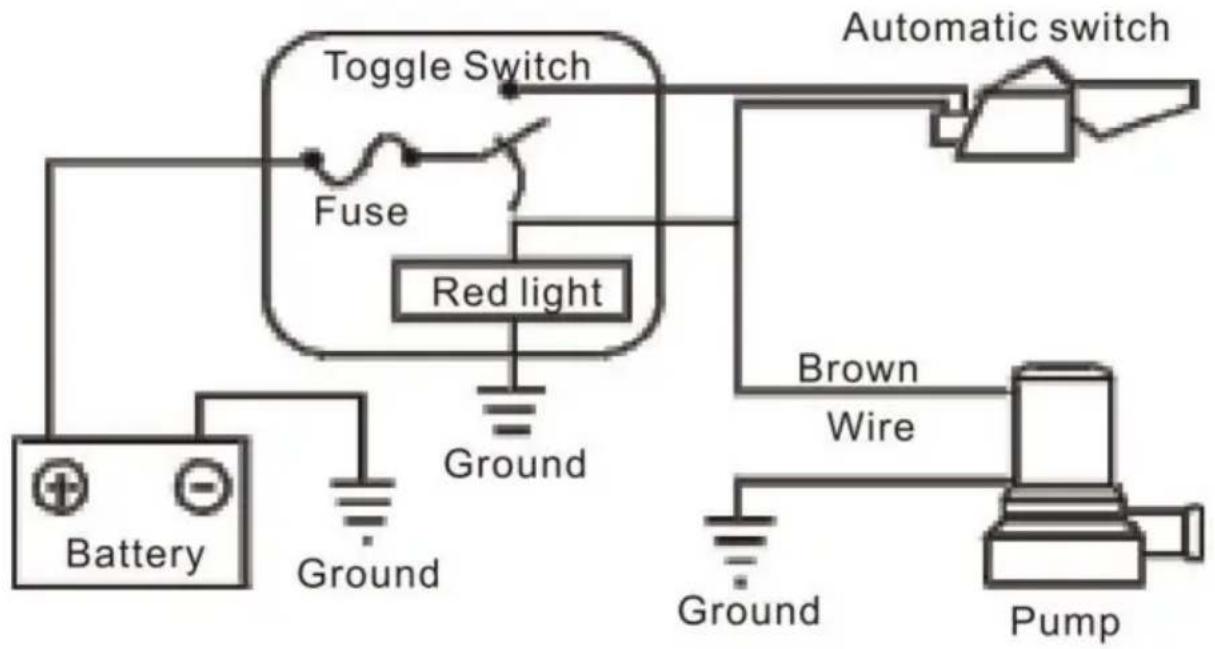

automatico Il sistema automatico garantisce che il recipiente venga sempre svuotato, anche quando non è sorvegliato. Prolunga la durata della pompa e della batteria spegnendo automaticamente la pompa quando l'acqua è stata svuotata.

Il sistema automatico può anche fornire il controllo manuale della pompa installando un interruttore del pannello. Questi interruttori hanno una funzione "fail-safe" che riporta automaticamente l'interruttore in posizione "off", impedendo che la pompa venga lasciata accesa inavvertitamente.

La polarità è importante. Se non è corretta, la pompa ruota all'indietro. L'acqua uscirà comunque dall'ugello di scarico, ma il flusso sarà molto ridotto. Sulla pompa, la polarità corretta si otterrà quando il filo marrone della pompa sarà collegato al lato POS o + della batteria. Il modo per verificare che la direzione di rotazione (e quindi la polarità) sia corretta è guardare nel funzionamento e vedere se la girante ruota nella direzione della freccia stampata sul fondo. Non inserire mai dita o altri oggetti nel foro di ingresso.

MAGAZZINAGGIO

La pompa in sé non è influenzata dalle temperature di congelamento. Tuttavia, se la pompa è immersa nel ghiaccio o circondata dal ghiaccio, non può essere utilizzata. Non accendere mai la pompa se è immersa o circondata dal ghiaccio

RIPRISTINO DEI GUASTI

Sintomo possibile causa cura
RidottoFluire	Filtrointasato	Pulisci l'esterno del filtro e pulisci i detritida attorno alla girante.
	Linea di scaricoostruita	Pulisci il tubo tramite lavaggio inverso
	Bassa tensionedella batteria	Controllare le condizioni della batteria e caricarla se necessarioneccessario.
	Attorcigliatotubo di scarico	Se il tubo è piegato a causa di un fortepiegare, convertire in tubo flessibile che non si piega acurve.
Niente acquapompato	Filoconnessioni	Assicurarsi che i collegamenti dei cavi non sianocorrosi. Il controllo visivo non è sufficiente: una leggera trazionesu ogni filo indicherà se i fili sono ancorauniti. Controllare che nessuna giunzione di filo penda nell'acqua.
	Fusibile fuso	Controllare il fusibile per vedere che sia della dimensione correttail fusibile continua a saltare, controllare lagirante attraverso l'apertura di ingresso per accertarsiche non sia inceppata o bloccata da detriti.
	Interruttore a galleggiantefallimento	Sollevare l'estremità dell'interruttore a galleggiante verso l'alto: se la pompafunziona, l'interruttore è OK. Se la pompa nonfunziona, ruotare l'INTERRUTTORE MANUALE IN posizione ON: se la pompal'esecuzione dell'interruttore automatico è fallita.
Pompa non spegnere	Qualcosa sotto il galleggiante	Pulisci sotto il galleggiante per assicurarti che non ci siano detriti non tenere il galleggiante sollevato
	Galleggiante bloccato	Controllare che il galleggiante sia allentato e privo di olio di sentina gommoso. Se l'azione del galleggiante sembra lenta e/o il galleggiante non si muove liberamente, potrebbe verificarsi un funzionamento intermittente o sporadico della pompa. Questa condizione è solitamente il risultato di olio e/o sporcizia che si accumulano dentro e intorno alle parti mobili dell'interruttore. Per correggere, provare a immergere l'intero interruttore nel detergente marino per dieci minuti, agitando più volte e verificando che il galleggiante funzioni in modo fluido e libero. Ripetere se necessario
	Interruttore montato anche Basso IMPORTANTE	Se la pompa aspira aria e l'interruttore automatico non ha raggiunto la posizione OFF, è possibile che l'interruttore sia montato troppo in basso rispetto alla pompa e che debba essere reinstallato almeno 1/4 più in alto rispetto alla base della pompa.
Fili surriscaldato.Fuso isolamentoRipetutofusofusibile	Combinazione di girante inceppata e dimensione errata fusibile.	1. Assicurarsi che non vi siano capelli, detriti e altri detriti incastrati nella girante. Vedere il PASSO 1 a pagina 2 per il metodo di gestione dei detriti nella girante.2. Selezionare il fusibile giusto.
	Dimensioni del fusibile ogiranteinceppata	Assicurarsi che il fusibile abbia un amperaggio adeguato.Controllare la girante per verificare che non sia impigliata nella lenza, ecc.
