GEBRUIKSAANWIJZING NMBP12-G3500-80-12 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

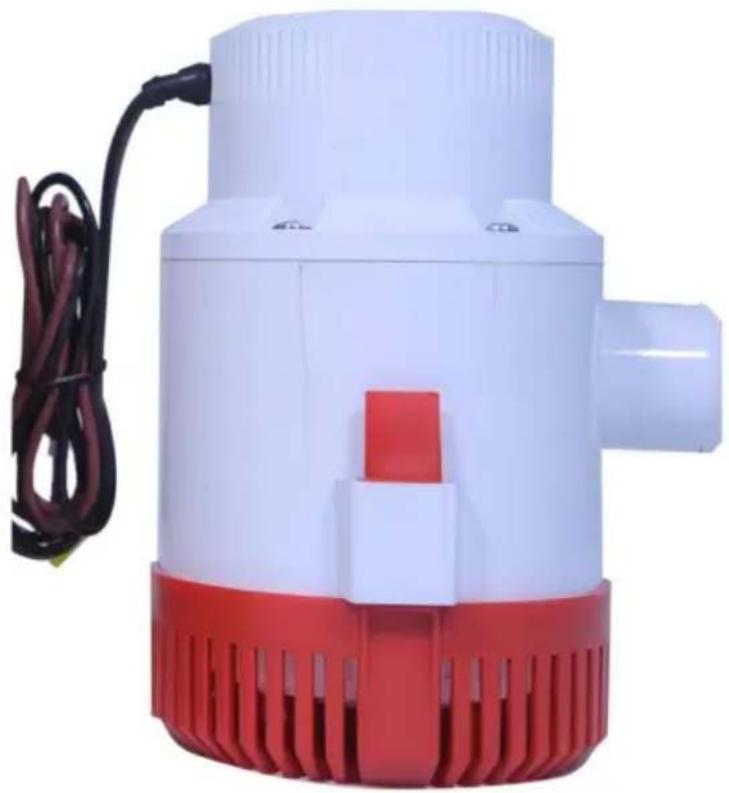

BOOT BILGEPOMP

MODEL: NMBP12-G3500-80-12

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die a zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Ingang	Max. vermogen	Max. stroom	Max. opvoerhoogte	Buitendiameter van uitlaatpijp
DC12V	250W 3000GPH	5,5m		∅40mm

DEMONTAGE- EN GEBRUIKSSTAPPEN

LET OP: Het filter moet altijd correct worden geïnstalleerd voordat de pomp wordt aangesloten en gebruikt.

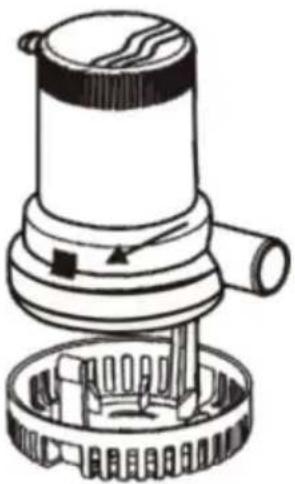

STAP 1

Verwijder het zeefje uit de onderkant van de pomp door de vergrendelingslipjes aan beide zijden van de pomp in te drukken.

Bepaal de gewenste locatie voor de pomp. Als er maar één pomp wordt gebruikt, wordt deze meestal geplaatst waar het water het diepst is in de bilge terwijl de boot stilstaat. De installa moet volledige afvoer van de slang mogelijk maken. Alle waterzakken moeten worden geëlimineerd door de slang horizontaal of continu omhoog te laten lopen.

STAP 3

Plaats de zeef zodanig dat het mondstuk van de pomp zich in de juiste positie bevindt voor aansluiting op de afvoerslang.

STAP 4

A. Als u de zeef aan hout bevestigt, doe dit dan met roestvrijstalen schroeven. B. Als u de zeef aan metaal of glasvezel bevestigt, monteer dan eerst een houten blok en bevestig vervolgens de zeef aan het houten blok.

STAP 5

Monteer de pomp op het filter, zodat beide 11/2" vergrendelingslipjes op hun plaats klikken. (De pomp kan indien gewenst op de setabs worden omgedraaid.)

STAP 6

Bevestig 1 1/8"1.D. slang aan het afvoermondstuk en bevestig met een roestvrijstalen klem. De slang (model #80) wordt aanbevolen omdat deze niet knikt bij het maken van scherpe bochten.

Als uw pomp een concurrerend model met een Smaldia-meterslang vervangt die moeilijk te vervangen is, kunt u de adapter modelnr. 69 gebruiken om de pomp aan te passen aan de kleinere slang.

Opmerking:

Het beperken van de stroming van de pomp door een kleinere slang te gebruiken, beschadigt de pomp niet. Het zal echter de stroming verminderen.

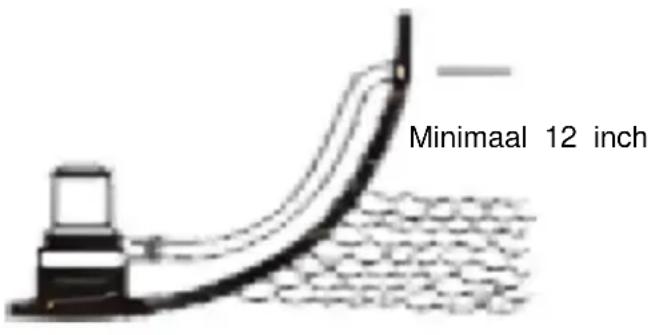

STAP 7 Door-de-rompfittingen

A. Voor de meeste installaties installeert u een volledige 11/8" 1. D. Door-de-rompfitting om de nominale stroom van de pomp te bereiken. Plaats de door-de-rompfitting ten minste 12" boven de waterlijn om te voorkomen dat water terugstroomt in de romp wanneer de pomp uit staat.

Minimaal 12 inch

B. Bij installaties aan de achterkant plaatst u de 11/8" doorvoerfitting hoog genoeg in de achterkant, zodat de fitting onder geen enkele omstandigheid onder water kan raken.

STAP 8 Bedrading

Om elektrolyse en corrosie van draadverbindingen te voorkomen, is het essentieel dat draaduiteinden en aansluitingen worden afgedicht met een sterke maritieme kit en dat ze boven het hoogst mogelijke waterniveau worden geplaatst door ze vast te zetten met geïsoleerde nietjes of kunststof banden.

Bij het installeren van uw pomp moet u draad van 16 gauge gebruiken. Als de installatie echte verder dan 20 inch van de accubron is verwijderd, moet u een draaddikte van 14 gauge gebruiken. Als u een te dunne draad gebruikt, ontstaat er ongewenste hitte in de draden, wat resulteert in een spanningsval en een lagere prestatie van de pomp.

STAP 9 zekering

Om uw elektrische bedrading en automatische schakelaar te beschermen tegen mogelijke overbelasting, installeert u een zekering in de positieve (+) kabel van de accu. Als u een paneelschakelaar met een zekeringhouder gebruikt, controleer dan of de juiste zekering wordt gebruikt. U kunt ervoor kiezen om een paneelschakelaar met een ingebouwde zekeringhouder te inst

STAP 10

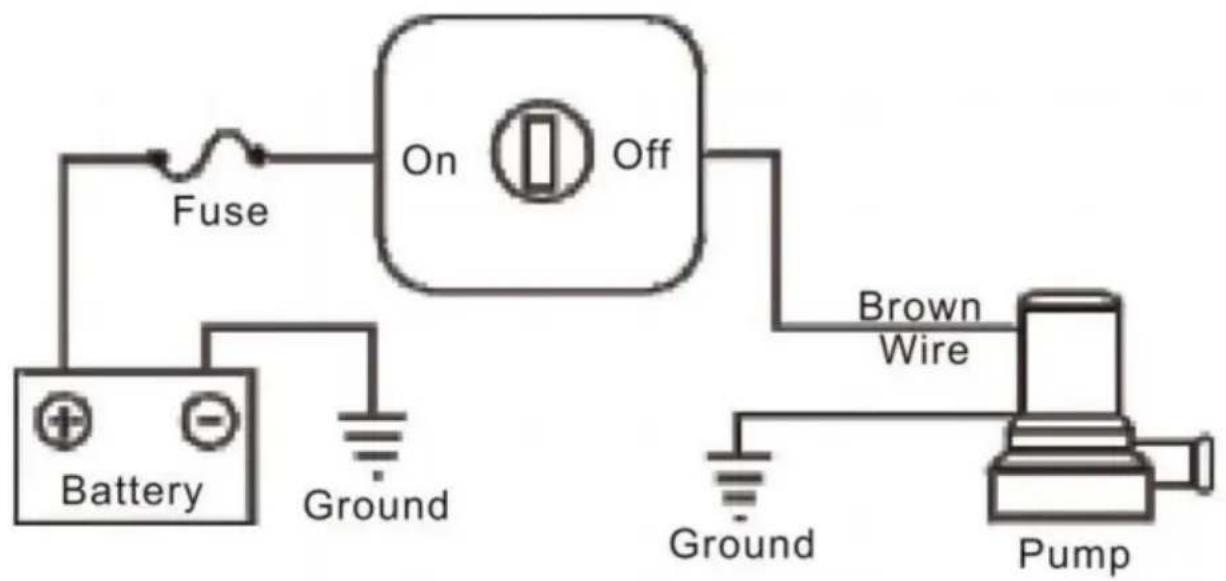

Volg een van de twee bedradingsschema's. Bedrading voor handmatige bediening Het handmatige systeem is het eenvoudigste systeem, maar het biedt alleen AAN-UIT-regeling van de pomp. Bijgevolg blijven pompen vaak langer AAN dan nodig is.

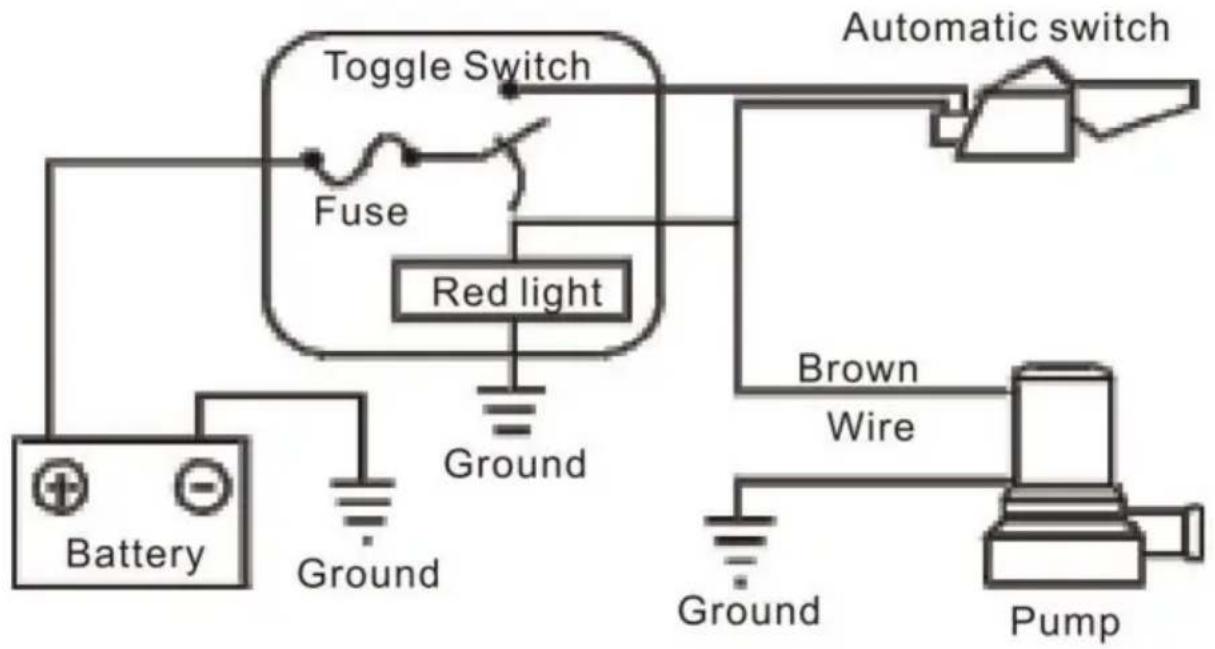

Bedrading voor automatische bediening

Het automatische systeem zorgt ervoor dat het schip altijd wordt leeggepompt, zelfs als er niemand aanwezig is. Het verlengt de levensduur van de pomp en uw accu door de pomp automatisch uit te schakelen wanneer al het water is weggepompt.

Het automatische systeem kan ook zorgen voor handmatige bediening van de pomp door een paneelschakelaar te installeren. Deze schakelaars hebben een "fail-safe"-functie die de schakelaar automatisch terugzet naar de "uit"-positie, waardoor wordt voorkomen dat de pomp onbedoeld aan blijft staan.

STAP 11

Polariteit is belangrijk. Als het niet correct is, draait de pomp achteruit. Er komt nog steeds water uit de afvoerpijp, maar de stroom zal aanzienlijk worden verminderd. Op de pomp wordt de juiste polariteit verkregen wanneer de bruine draad van de pomp is aangesloten op d POS- of +-zijde van de batterij. De manier om te controleren of de draairichting (en dus de polariteit) correct is, is door naar de werking te kijken en te kijken of de waaier draait in de richting van de pijl die in de bodem is gegoten. Steek nooit vingers of andere voorwerpen in het inlaatgat.

OPSLAG

De pomp zelf ondervindt geen hinder van temperaturen onder het vriespunt. Als de pomp echter in ijs is ingebed of door ijs is omgeven, kan deze niet worden gebruikt. Zet de pomp nooit aan als deze in of omgeven is door ijs.

HERSTEL VAN FOUTEN

Symptoom mogelijke oorzaak genezing
Verminderd Stroom	Verstopte zeef	Maak de buitenkant van de zeef schoon en verwijder vuil van rond de waaier.
	Afvoerleiding verstopt	Maak de slang schoon door deze terug te spoelen
	Lage batterijspanning	Controleer de conditie van de batterij en laad deze indien nodig op. nodig.
	Geknikt afvoerslang	Als de slang geknikt is door een scherpe buigen, omzetten in een slang die niet knikt bochten.
Geen water gepompt	Draad verbindingen	Zorg ervoor dat de draadverbindingen niet gecorrodeerd. Visuele controle is niet genoeg - een lichte trek aan elke draad zal vertellen of de draden nog verbonden zijn. Controleer of er geen draadverbindingen in het water hangen.
	Zekering gesmolten	Controleer de zekering om er zeker van te zijn dat deze de juiste maat heeft De zekering brandt nog steeds door. Controleer de waaier via de inlaatopening om er zeker van te zijn dat deze niet vastzit of vastzit met vuil.
	Vlotterschakelaar mislukking	Til het uiteinde van de vlotterschakelaar omhoog - als de pomp draait, is de schakelaar in orde. Als de pomp niet draait, zet u de handmatige schakelaar op de aan-positie - als de pomp niet draait, draait u de schakelaar naar de aan-positie loopt automatische schakelaar is mislukt.
Pomp zal nietuitschakelen	lets onder float	Maak onder de vlotter schoon om er zeker van te zijn dat er geen vuil meer is. de vlotter niet omhoog houden
	Vastzittende vlotter	Controleer of de vlotter los zit en vrij is van gomachtige bilgeolie. Als de vlotter traag lijkt te werken en/of de vlotter niet vrij beweegt, kan er sprake zijn van intermitterende of sporadische werking van de pomp. Deze toestand is meestal het gevolg van olie en/of vuil dat zich ophoopt in en rond de beweegbare delen van de schakelaar. Om dit te verhelpen, kunt u proberen de hele schakelaar tien minuten in een reinigingsmiddel voor boten te laten weken, meerdere keren te roeren en te controleren of de vlotter soepel en vrij werkt. Herhaal dit indien nodig
	Schakelaar ook gemonteerd Laag BELANGRIJK	Als de pomp lucht aanzuigt en de automatische schakelaar de UIT-stand niet heeft bereikt, is de schakelaar mogelijk te laag gemonteerd voor de pomp. In dat geval moet de pomp minimaal 1/4 hoger dan de pompvoet worden geïnstalleerd.
Draden oververhit. Gesmolten isolatie	Combinatie van vastgelopen waaier en verkeerde maatsamensmelen.	1. Zorg ervoor dat er geen haar, vuil en ander vuil in de waaier vastzit. Zie STAP 1 op pagina 2 voor de methode om vuil in de waaier te beheren.2. Selecteer de juiste zekering.
Herhaald gesmolten samensmelen	Zekeringgrootte of vastgelopen waaier	Controleer of de zekering de juiste ampèrewaarde heeft. Controleer de waaier om te zien of deze niet vastzit aan visdraad, el

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

EG-REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK VERTEGENWOORDIGING: YH CONSULTING LIMITED.

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd.
