W-1.0X610A - Outil de pliage manuel Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	W-1.0X610A
Catégorie	Outil de pliage manuel
Type de produit	Plieuse à tôles manuelle (pan & box brake)
Longueur de pliage maximale	610 mm (24 pouces)
Épaisseur de pliage maximale (acier)	1 mm (20 Ga)
Épaisseur de pliage maximale (acier inoxydable)	0,912 mm (20 Ga)
Angle de pliage	0 - 135° (réglable)
Alimentation	Manuelle (poignées de serrage et leviers de pliage)
Fonctions principales	Pliage de tôles pour fabrication de plateaux, boîtes, canaux, angles
Butée réglable	Oui, pour pliages répétés
Contrepoids ajustable	Oui, pour équilibrer la feuille de pliage
Doigts de serrage multiples	Inclus (différentes largeurs)
Matériaux compatibles	Acier doux, acier inoxydable (et autres métaux dans la limite d'épaisseur)
Sécurité	Lunettes de sécurité, gants en cuir, chaussures de sécurité, vêtements ajustés
Entretien	Lubrification hebdomadaire des ports d'huile (huile #30W), nettoyage régulier
Nettoyage	Utiliser un dégraissant ou nettoyant solvant ; ne pas utiliser d'acétone ou nettoyant pour freins

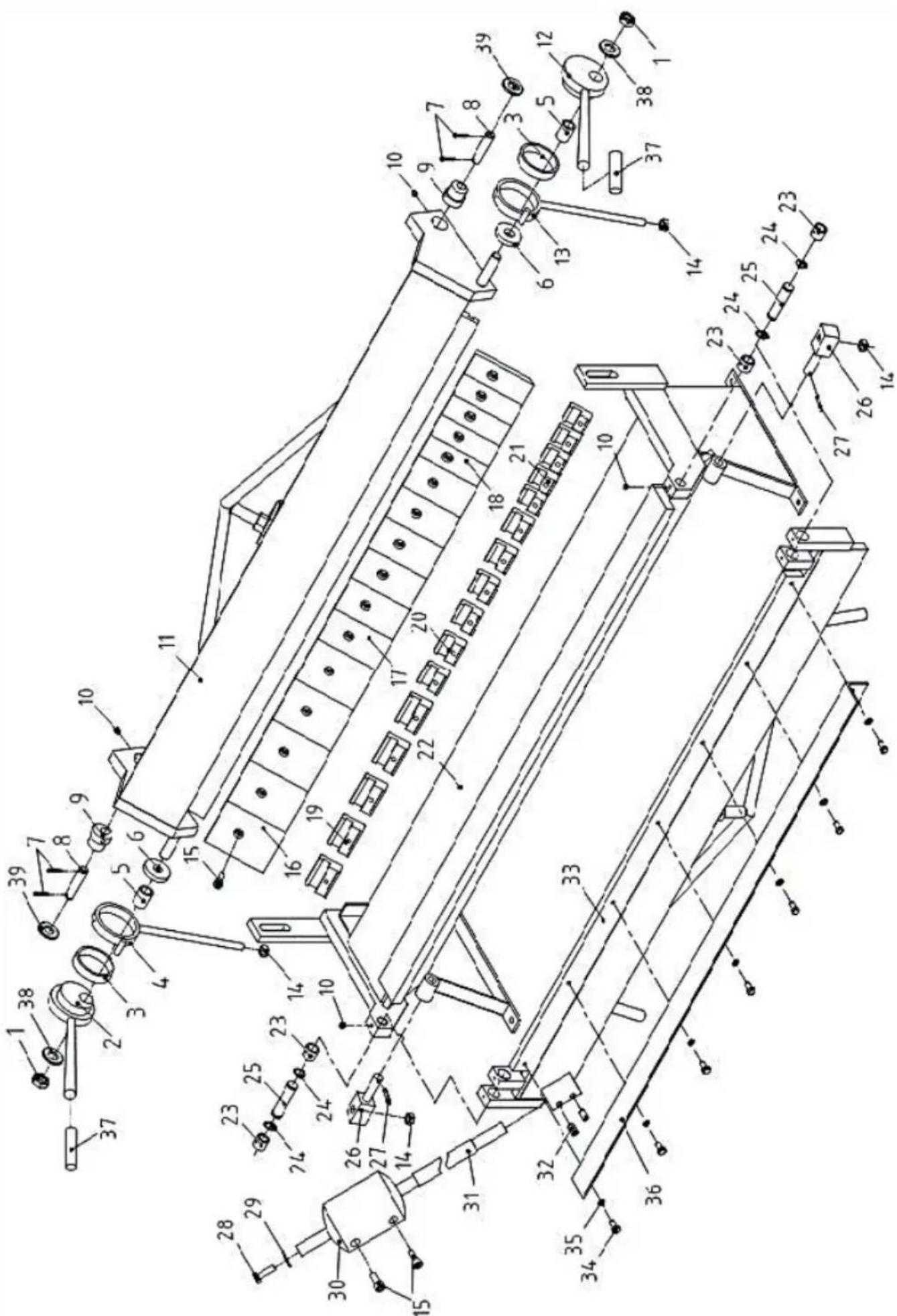

Pièces détachées	Liste de pièces fournie dans le manuel (réf. 1-40)
Réparabilité	Entretien par personnel qualifié ; réglages accessibles à l'utilisateur
Informations générales	Pliage à la main, nécessite un sol en béton et un ancrage

FOIRE AUX QUESTIONS - W-1.0X610A Vevor

Comment régler la pression de serrage ?

Pour régler la pression de serrage, placez une pièce dans le frein et serrez les deux côtés de la ferme de serrage. Si la pression est trop faible et que la pièce bouge, déplacez les écrous de réglage vers le HAUT. Si la pression est trop forte et que les poignées ne se verrouillent pas, déplacez les écrous vers le BAS. Effectuez des tests jusqu'à obtenir la pression souhaitée.

Comment aligner les doigts de serrage ?

Effectuez un test de pliage à 90° à environ 50 mm de chaque extrémité de la machine. Empilez les bandes pliées et vérifiez qu'elles sont pliées au même degré. Si une bande est trop courbée, augmentez la distance de retrait de ce côté ; si elle est trop peu courbée, diminuez la distance de retrait. Déplacez le réglage au-delà du point souhaité puis revenez en avant pour éliminer le jeu.

Quelle est la capacité maximale de pliage ?

La plieuse peut plier de l'acier jusqu'à 1 mm (20 Ga) d'épaisseur sur une longueur maximale de 610 mm (24 pouces). Pour l'acier inoxydable, l'épaisseur maximale est de 0,912 mm (20 Ga). Ne dépassez pas ces capacités pour éviter d'endommager la machine.

Comment installer la machine ?

Placez la machine sur un sol en béton ferme et plat. Assurez-vous d'avoir un espace de travail suffisant autour. Ancrez la machine au sol à l'aide de boulons d'expansion ou de tiges d'ancrage encastrées à travers les trous dans la base du support (voir schéma dans le manuel).
Fixez le contrepoids en insérant la tige dans le tuyau récepteur et serrez les boulons hexagonaux.

Comment entretenir la plieuse ?

Lubrifiez les composants filetés et les dispositifs coulissants chaque semaine. Appliquez 5 à 10 gouttes d'huile #30W dans chaque port d'huile aux deux extrémités de la machine. Essuyez tout excès d'huile. Nettoyez la machine et la zone environnante chaque semaine. Vérifiez quotidiennement que tous les écrous et boulons sont serrés.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité, des gants en cuir, des chaussures de sécurité et des vêtements ajustés. Attachez les cheveux longs. Gardez les mains et les doigts éloignés de la poutre de serrage. Ne portez pas de bijoux ou de vêtements amples qui pourraient se coincer. Maintenez la zone de travail propre et bien éclairée.

Que faire si les plis sont imprécis ?

Les causes probables sont : 1) Les doigts ne sont pas alignés – réalignez-les selon la procédure. 2) La distance de retrait n'est pas égale des deux côtés – mesurez et ajustez le retrait. 3) L'ensemble de serrage ne maintient pas la pièce solidement – réglez la pression de serrage.

Comment utiliser la butée réglable ?

La butée d'arrêt permet de répéter un pliage au même endroit. Desserrez l'écrou d'arrêt et la rondelle, effectuez un coude en vous arrêtant en haut du coude, puis serrez l'écrou et la rondelle contre le bloc d'arrêt. L'angle de pliage sera maintenant répété jusqu'à ce que vous le réinitialisiez.

Qu'est-ce que le retour élastique (springback) ?

Le retour élastique est la tendance du métal à revenir légèrement à sa forme initiale après pliage. Pour obtenir l'angle souhaité, pliez légèrement plus que l'angle final et laissez le métal revenir. Tous les métaux présentent un certain retour élastique, il faut donc ajuster l'angle de pliage en conséquence.

Comment nettoyer la machine après utilisation ?

Utilisez un dégraissant ou un nettoyant solvant pour enlever l'huile antirouille et la graisse. N'utilisez PAS d'acétone ou de nettoyant pour freins, car ils peuvent endommager les surfaces peintes. Après le nettoyage, essuyez les surfaces métalliques non peintes avec une légère couche d'huile ou de graisse pour les protéger de la corrosion.

MODE D'EMPLOI W-1.0X610A Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

PLIAGE À LA MAIN

MANUEL D'UTILISATION

MODÈLE : W-1.0X610A

Le presse-plieuse Pan & Box est expédié par le fabricant dans un emballage en contreplaqué soigneusement préparé. Inspectez soigneusement le produit à l'ouverture de l'emballage.

Après avoir déballé l'appareil, inspectez-le soigneusement pour déceler tout dommage qui aurait pu survenir pendant le transport. Vérifiez qu'il n'y a pas de pièces desserrées, manquantes ou endommagées. Signalez immédiatement les pièces manquantes au revendeur.

En cas de dommage, les réclamations pour dommages liés au transport doivent être déposées auprès du transporteur et relèvent de la responsabilité de l'utilisateur.

Caractéristiques

La plieuse à plateaux et boîtes modèle W-4816Z est à commande manuelle et est capable de plier jusqu'à 16 ga. (1,52 mm) d'acier doux et 20 ga. (0,912 mm) d'acier inoxydable x 48" (1219 mm) de long, ce qui permet de fabriquer des plateaux, des canaux, des angles et d'autres formes. Des contrepoids réglables permettent à l'opérateur d'équilibrer la feuille de pliage en fonction de l'épaisseur du matériau. Une butée réglable est incluse pour permettre à l'opérateur d'effectuer des pliages répétés.

Modèle...... W -1,0 X 610A

Longueur de pliage 24" (610 mm)

Épaisseur de pliage 20Ga (1 mm)

Angle de pliage 0 - 135°

CONSERVEZ CES INSTRUCTIONS

Nous vous remercions d'avoir acheté notre frein à plateau et à boîte

W-4816Z. Avant d'essayer d'utiliser votre nouvel outil, veuillez lire attentivement ces instructions. Vous aurez besoin de ces instructions pour les avertissements de sécurité, les précautions, l'assemblage, le fonctionnement, les procédures de maintenance, la liste des pièces et les schémas. Conservez votre numéro de facture avec ces instructions. Écrivez le numéro de facture à l'intérieur de la couverture. Conservez les instructions et la facture dans un endroit sûr. Conservez-les dans un endroit sec pour référence ultérieure.

Informations générales sur la sécurité

PRUDENCE

Pour votre propre sécurité, lisez toutes les instructions et précautions avant d'utiliser l'outil.

RÈGLES DE SÉCURITÉ

1. Portez des vêtements appropriés. Ne portez pas de vêtements amples, de gants, de cravates, de bagues, de bracelets ou d'autres bijoux qui pourraient se coincer dans les pièces mobiles de la machine.
2. Portez une protection pour les cheveux afin de contenir les cheveux longs.
3. Portez des chaussures de sécurité à semelles antidérapantes.
4. Portez des lunettes de sécurité. Les lunettes de tous les jours sont dotées uniquement de verres résistants aux chocs. Ce ne sont PAS des lunettes de sécurité.
5. Soyez vigilant et réfléchissez clairement. N'utilisez jamais d'outils lorsque vous êtes fatigué, en état d'ébriété ou lorsque vous prenez des médicaments qui provoquent de la somnolence.
6. Gardez la zone de travail propre. Les zones de travail encombrées favorisent les accidents.
7. La zone de travail doit être correctement éclairée.
8. Gardez les visiteurs à une distance sécuritaire de la zone de travail.
9. Éloignez les enfants du lieu de travail. Sécurisez l'atelier. Utilisez des

cadenas pour empêcher toute utilisation involontaire des outils.

1. Assemblez uniquement en suivant ces instructions. Un assemblage incorrect peut créer des dangers.
2. Lorsque les outils ne sont pas utilisés, rangez-les dans un endroit sûr, hors de portée des enfants. Inspectez les outils avant de les réutiliser. 12. Conservez les étiquettes et les plaques signalétiques des produits. Elles contiennent des informations de sécurité importantes.

SAVOIR UTILISER L'OUTIL

1. Utilisez l'outil adapté à la tâche. N'essayez PAS de forcer un petit outil ou un accessoire à effectuer le travail d'un gros outil industriel. N'utilisez PAS un outil à une fin pour laquelle il n'est pas prévu.
2. Ne forcez pas l'outil. Votre machine fera un travail meilleur et plus sûr si elle est utilisée comme

prévu. N'utilisez PAS d'accessoires inappropriés pour tenter de dépasser la capacité nominale de la machine.

1. Surcharge de la machine. En surchargeant la machine, vous risquez de vous blesser en faisant voler des pièces. NE PAS dépasser les capacités spécifiées de la machine.
2. Utilisation de la machine. N'utilisez PAS le frein comme outil de pliage ou d'écrasement.
3. Dressage des bords du matériau. Avant de plier une tôle, chanfreinez et ébavurez toujours tous les bords tranchants.
4. Bords du matériau de finition. Avant le pliage de la tôle, toujours chanfreiner et ébavurer tous les bords tranchants.
5. Réglage de la lame et entretien. Gardez toujours les lames bien affûtées et bien réglées pour des performances optimales. 7. Vérifiez les pièces

endommagées. Avant d'utiliser un outil ou une machine, vérifiez soigneusement toute pièce qui semble endommagée. Vérifiez l'alignement et la liaison des pièces mobiles qui peuvent affecter le bon fonctionnement de la machine.

AVERTISSEMENT

Les avertissements, mises en garde et instructions discutés dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions ou situations qui pourraient se produire. Il doit être compris par l'opérateur que le soin et la prudence sont des facteurs qui ne peuvent pas être intégrés dans ce produit, mais doivent être fournis par l'opérateur.

Important :

Votre machine peut être expédiée avec un revêtement d'huile cireuse antirouille et de la graisse sur les surfaces métalliques non peintes exposées. Pour retirer ce revêtement protecteur, utiliser un dégraissant ou un nettoyant solvant. Pour un nettoyage en profondeur, certaines pièces devront parfois être retirées. N'UTILISEZ PAS d'acétone ni de nettoyant pour freins car ils peuvent endommager les surfaces peintes.

Suivez les instructions sur l'étiquette du fabricant lorsque vous utilisez tout

type de produit de nettoyage. Après le nettoyage, essuyez les surfaces métalliques non peintes avec une légère couche d'huile ou de graisse de qualité pour les protéger.

AVERTISSEMENT

NE PAS UTILISER d'essence ou d'autres produits pétroliers pour nettoyer la machine. Ils ont de faibles points d'éclair et peuvent exploser ou causer des blessures.

PRUDENCE

Lorsque vous utilisez des solvants de nettoyage, travaillez dans un endroit bien ventilé. De nombreux solvants de nettoyage sont toxiques s'ils sont inhalés.

Assemblée

IMPORTANT :

Tenez compte des éléments suivants lorsque vous recherchez un emplacement approprié pour placer la

machine :

1. Poids total de la machine.
2. Poids du matériau traité.
3. Dimensions des matériaux à traiter par la machine.
4. Espace nécessaire pour les supports auxiliaires, les tables de travail et autres machines.
5. Dégagement des murs et autres obstacles.
6. Maintenez une zone de travail adéquate autour de la machine pour des raisons de sécurité.
7. Assurez-vous que la zone de travail est bien éclairée avec un éclairage approprié.
8. Gardez le sol exempt d'huile et assurez-vous qu'il n'est pas glissant.
9. Retirez régulièrement les déchets et les chutes de matériaux et assurez-vous que la zone de travail est exempte d'objets gênants.
10. Si de grandes longueurs de matériau doivent être introduites dans la machine, assurez-vous qu'elles ne s'étendront pas dans les allées.

Avant de commencer l'assemblage, prenez note des précautions suivantes

et suggestions.

1. La machine est-elle boulonnée à la palette ? Avant de tenter l'une des procédures d'assemblage, retirez toutes les pièces détachées et le matériel, et dévissez la machine de la palette.

MISE À NIVEAU : La machine doit être placée sur un sol en béton. Des dispositions de fixation doivent être mises en place avant de placer la machine.

1. MISE À NIVEAU : La machine doit être placée sur un sol en béton. Des dispositions de fixation doivent être mises en place avant de placer la machine.

La précision de toute machine dépend du placement précis de la surface de montage.

1. SOL : Cet outil répartit une grande quantité de poids sur une petite surface

ESPACES DE TRAVAIL : Prenez en considération la taille de la pièce à traiter. Assurez-vous de prévoir suffisamment d'espace pour vous permettre de faire fonctionner la machine librement.

Ancrage de la machine

1. ESPACES DE TRAVAIL : Prenez en considération la taille du matériau à traiter. Assurez-vous de prévoir suffisamment d'espace pour vous.

Placez la machine sur un sol en béton ferme et plat.

Maintenez une distance de travail sûre autour de la machine.

1. Placez la machine sur un sol en béton ferme et plat.
2. Maintenez une distance de travail sûre autour de la machine.

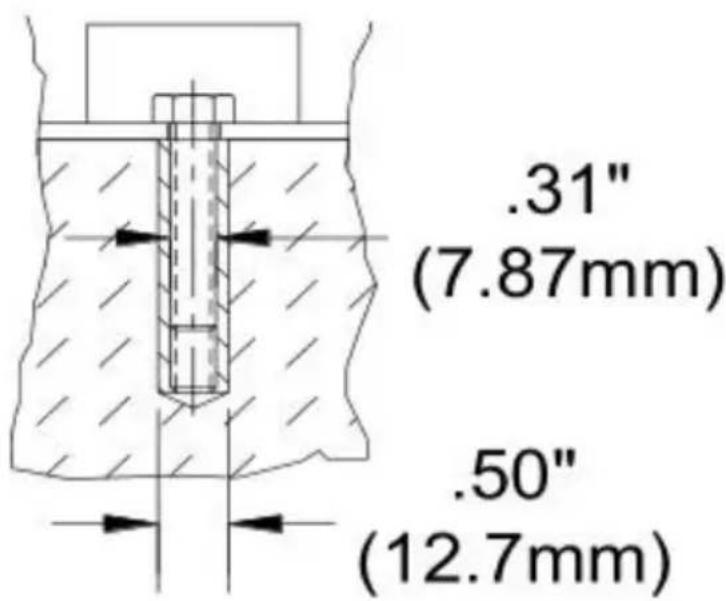

3. Ancrez la machine au sol comme indiqué sur le schéma, à l'aide de boulons et de chevilles à expansion ou de

tiges d'ancrage encastrées qui se connectent à travers des trous dans la base du support. (Photo 1)

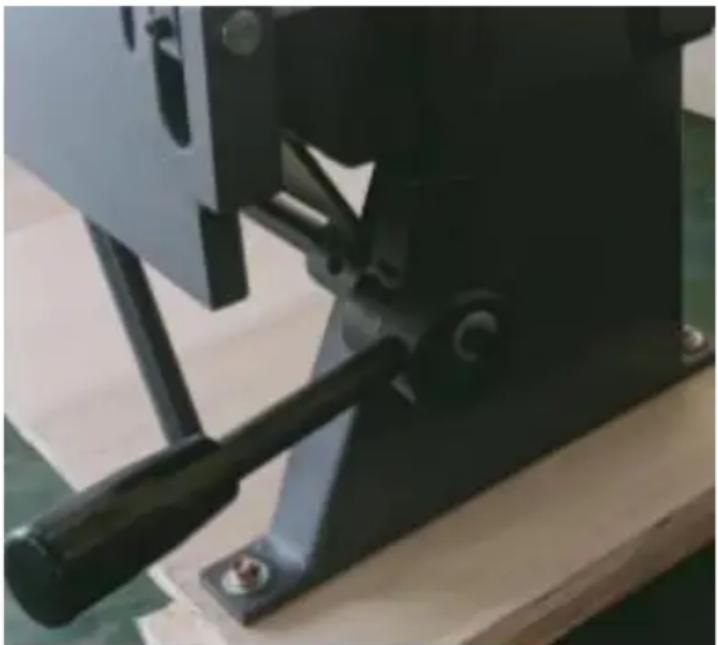

Fixation du contrepoids

1. Demandez à un assistant de tenir le contrepoids.
2. Retirez les deux boulons hexagonaux et faites glisser la tige du contrepoids dans le tuyau récepteur.
3. Lorsque la tige est au ras du bas du récepteur, serrez les boulons hexagonaux. (Photo 2)

NE PAS utiliser la poignée du contrepoids pour augmenter le pliage de la tôle, cela pourrait endommager les charnières ou la tôle.

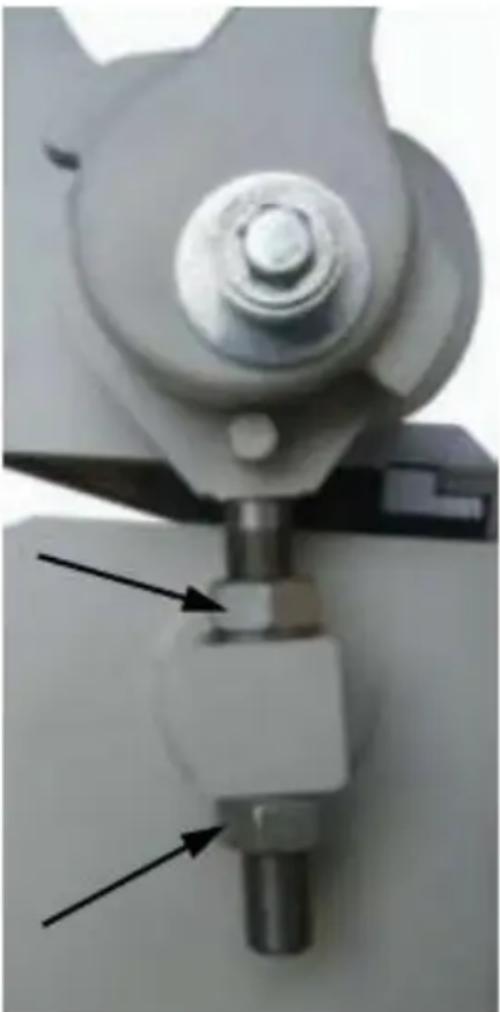

Réglage de la tige de butée

La tige d'arrêt est utilisée pour répéter le pliage lorsque vous souhaitez que la tôle s'arrête à la même position à chaque fois.

1. Desserrez l'écrou d'arrêt et la rondelle, puis faites votre pli en vous arrêtant en haut du pli.
2. Serrez l'écrou et la rondelle jusqu'au bloc d'arrêt.
3. L'angle de pliage peut maintenant être répété jusqu'à ce qu'il soit réinitialisé par l'opérateur.

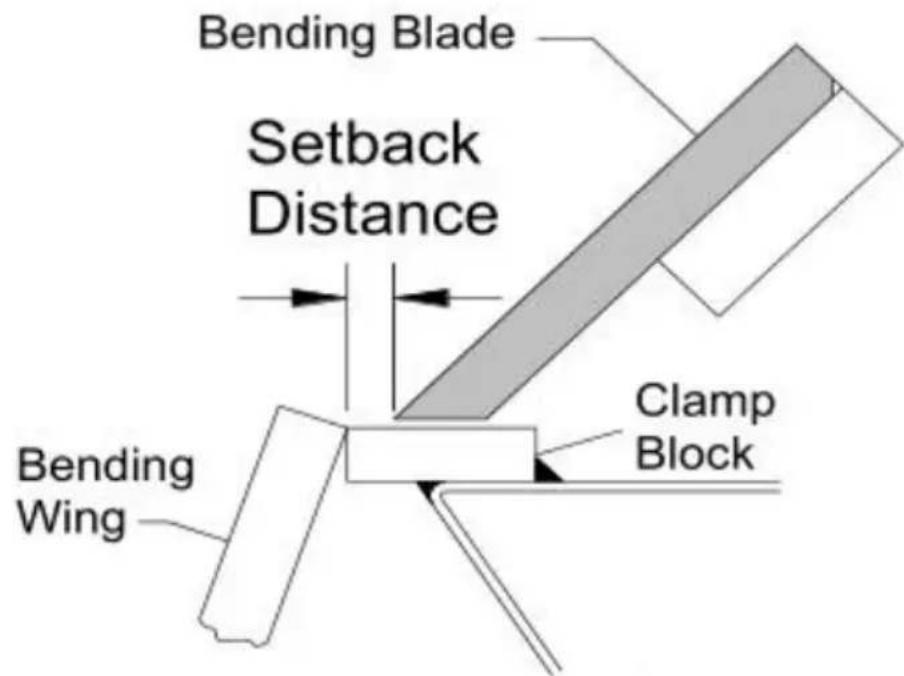

Réglage du recul

Le retrait est la distance entre le bord avant du doigt et le bord avant du bloc de serrage, comme indiqué sur l'image. Cette distance est déterminée par l'épaisseur de la pièce et le rayon intérieur du pli. Le retrait est généralement de 1,5 à 2 fois l'épaisseur du matériau. (Photo 4)

1. Pour effectuer le réglage, assurez-vous que tous les doigts sont correctement alignés les uns par rapport aux autres et que l'ensemble de maintien n'est pas verrouillé en position basse.

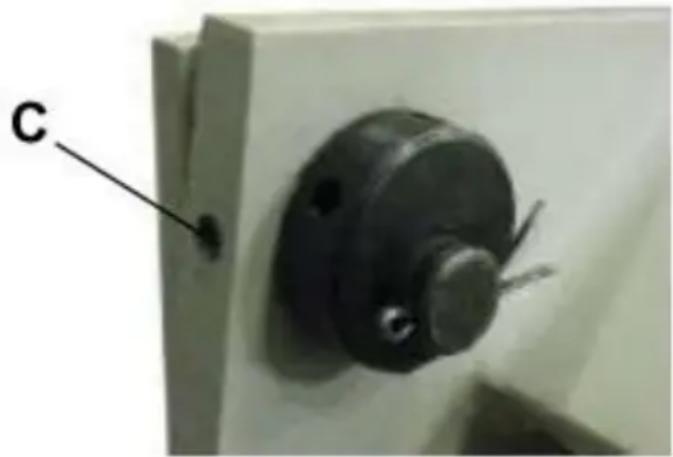

2. Desserrez les vis de réglage (C) à l'arrière de l'ensemble de maintien (photo 5).
3. Insérez un outil, comme une clé Allen, dans l'un des trous du moyeu excentrique et faites-le tourner, ce qui déplace l'ensemble de maintien vers l'avant ou vers l'arrière.
4. Lorsque les doigts sont à la bonne distance de retrait et parallèles au

bord du bloc de serrage, serrez les vis de réglage (C).

Réglage de la pression de serrage

PRUDENCE

1. Une pression de serrage excessive peut « précharger » et déformer la pièce de manière permanente.
2. NE PAS plier des matériaux plus lourds que la capacité nominale, ni des longueurs plus courtes.
3. Utilisez un matériau avec des bords coupés en carré (un bord arrondi provoquera une courbure).
4. Plier un objet rond déformera ou entaillera le bord de la pince.
5. Ajustez la pression de serrage en fonction des différentes jauges.
6. N'utilisez pas de rallonge de tuyau sur les barres de serrage pour faire levier.

La pression de serrage peut devoir être ajustée en fonction de l'épaisseur de la pièce. Une pression appropriée doit offrir une résistance moyenne lors de la traction sur la ou les poignées de maintien. À la fin, il doit y avoir un verrouillage définitif de la pièce sous la lame de serrage. Pour régler la pression, déplacez les écrous sur l'arbre de liaison fileté vers le haut ou vers le bas.

1. Pour régler la pression de serrage, serrez les deux côtés de la ferraille de serrage avec une pièce dans le frein.

a. Si la pression de serrage semble légère et que la pièce est lâche dans la pince, déplacez les écrous de réglage vers le HAUT. b. Si la pression de serrage semble difficile et que vous ne pouvez pas verrouiller les poignées, déplacez les écrous de réglage vers le BAS. c. Une fois que la pression est correcte, aucun autre réglage n'est nécessaire pour cette épaisseur de pièce. (Lorsque l'épaisseur change, il peut s'avérer nécessaire de procéder à un nouveau réglage.) 2. Retirez la pièce située sous la feuille de serrage, verrouillez la feuille avec les poignées et relâchez la pression sur l'écrou supérieur. 3. Déverrouillez la lame de serrage et tournez l'écrou inférieur d'un demi-tour dans la direction souhaitée. 4. Verrouillez la lame de serrage, resserrez l'écrou supérieur et répétez l'étape 1 ci-dessus jusqu'à ce que la pression souhaitée soit atteinte.

Alignement des pinces (de bout en bout)

Effectuez un test de pliage à 90° à environ 50,8 mm (2 po) de chaque extrémité de la machine. Empilez les bandes pliées les unes sur les autres et vérifiez qu'elles sont pliées au même degré.

Si une bande est trop courbée, augmentez la distance de retrait de ce côté. Si une bande est trop peu courbée, diminuez la distance de retrait de ce côté. Encore une fois, déplacez le réglage du retrait au-delà du point de retrait souhaité, puis vers l'avant pour éliminer le jeu.

Alignement des ailes pliées

La précision du pliage dépend de la surface supérieure de la feuille de pliage et de l'aile de pliage attachée qui affleure la face supérieure de serrage lorsque la feuille de pliage est en position abaissée. S'il s'avère qu'un réglage soit nécessaire, contactez l'équipe de service locale ou le fabricant.

Opération

Lors de l'exécution d'opérations de pliage de base, il est important que les doigts du frein soient parallèles au bord du bloc de serrage. Assurez-vous d'avoir le bon recul et la pression de serrage appropriée pour l'épaisseur du matériau à courber.

PRUDENCE

Portez toujours une protection oculaire appropriée avec des protections latérales, des chaussures de sécurité et des gants en cuir pour vous protéger des bords tranchants.

PRUDENCE

Gardez les mains et les doigts éloignés de la poutre de serrage. Tenez-vous à l'écart de la machine pour éviter d'être heurté par le tablier de pliage qui se soulève pour se plier.

PRUDENCE

Lorsque vous manipulez de grandes feuilles lourdes, assurez-vous qu'elles sont correctement soutenues.

Pliage de tôles

1. Soulevez et faites tourner la poignée de serrage (dans le sens des aiguilles d'une montre) pour soulever l'ensemble de serrage.
2. Insérez la pièce entre le bloc de serrage et les doigts de frein.
3. Alignez les doigts de l'ensemble de maintien sur la ligne de pliage de la pièce et fixez-la en place en tirant la poignée de serrage vers vous.

NOTE

NE FORCEZ PAS la poignée de serrage. La pression de maintien doit seulement être suffisante pour maintenir la feuille de métal en place afin qu'elle ne bouge pas pendant le pliage.

1. Tirez sur les poignées des feuilles pliantes jusqu'à ce que la pièce atteigne l'angle de courbure souhaité.

Abaissez la feuille de pliage, soulevez l'ensemble de maintien et retirez la pièce pliée.

1. Abaissez la feuille de pliage, soulevez l'ensemble de maintien et retirez la pièce pliée.
2. Si vous effectuez un pliage en boîte ou en casserole, choisissez des doigts qui correspondent étroitement aux dimensions de la pièce finie.

AUTORITÉ DE FLEXION

Pour plier la tôle avec précision, vous devrez tenir compte de la longueur totale de chaque pli. C'est ce qu'on appelle la tolérance de pliage. Soustrayez la marge de pliage de la somme des dimensions extérieures de la pièce pour obtenir la longueur ou la largeur totale réelle de la pièce. En raison des différences de dureté de la tôle, et si la courbure est dans le sens du fil ou à contre-fil, des ajustements précis doivent être effectués par essais et erreurs. Toutefois, les tolérances de pliage

pour une utilisation générale peuvent être obtenues à partir de manuels de travail des métaux ou sur Internet.

COMPRÉHENSION DU RETOUR ÉLASTIQUE

Le retour élastique, également connu sous le nom de retour élastique, est le résultat du désir du métal de revenir à sa forme initiale après avoir subi une compression et un étirement. Une fois la lame de pliage retirée du métal et la charge relâchée, la pièce se détend, forçant la partie pliée du métal à revenir légèrement à sa forme initiale.

La clé pour obtenir l'angle de pliage correct est de plier légèrement et de le laisser revenir à l'angle souhaité. Tous les métaux présentent une certaine capacité de retour élastique.

SÉLECTION DES MATÉRIAUX

PRUDENCE

Le client doit déterminer que les matériaux traités par la machine ne sont pas potentiellement dangereux pour l'opérateur ou le personnel travaillant à proximité.

Lors de la sélection des matériaux, gardez ces instructions à l'esprit :

1. Le matériau doit être propre et sec (sans huile).
2. Le matériau doit avoir une surface lisse pour pouvoir être traité facilement.
3. Les propriétés dimensionnelles du matériau doivent être cohérentes et ne pas dépasser les valeurs de capacité de la machine.
4. La structure chimique du matériau doit être cohérente.
5. Achetez de l'acier certifié auprès du même fournisseur lorsque cela est possible.

AVERTISSEMENT

L'entretien doit être effectué régulièrement par du personnel qualifié. Respectez toujours les précautions de sécurité appropriées lorsque vous travaillez sur ou à proximité de machines.

1. Vérifiez quotidiennement qu'il n'y a pas de conditions dangereuses et corrigez-les immédiatement.
2. Vérifiez que tous les écrous et boulons sont correctement serrés.
3. Nettoyez la machine et la zone qui l'entoure chaque semaine.
4. Lubrifiez les composants filetés et les dispositifs coulissants.
5. Appliquez un lubrifiant antirouille sur toutes les surfaces non peintes.

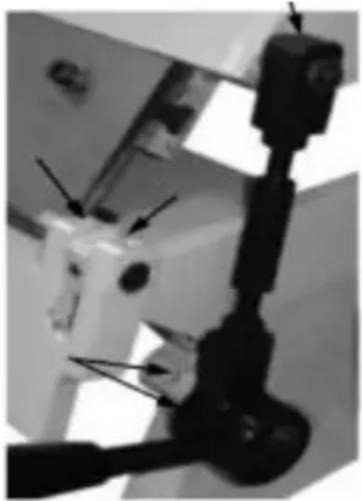

Orifices de graissage

Utilisez un bidon d'huile de bonne qualité (huile #30W), appliquez 5 à gouttes dans chaque

orifice aux deux extrémités de la machine. Répétez chaque semaine, plus

souvent en fonction de l'utilisation. Essuyez tout excès d'huile.

Un entretien approprié peut augmenter l'espérance de vie de votre machine.

DÉPANNAGE

FAUTE	CAUSE PROBABLE	REMÈDE
COURBES IMPRÉCISES	1. Les doigts ne sont pa alignés2. La distance de recul r pas égale d'un côté à l'a3. L'ensemble de serrage maintient pas la pièce solidement.	Suivez la procédure appropriée d'alignement des doigts.Mesurez avec précision distance et réglez en conséquence.Réajuster la pression de serrage.
FEUILLE PLIEUSE DIFFICILE À SOULEVER ET À PLIER.	1. Dépassement des limite de flexion du frein.2. Le contrepoids n'est pa sur la feuille.	Ne pliez pas de matériel plus épais que ceux po lesquels la machine a conçue.Fixez le contrepoids po réduire la force nécessaire pour souleve la feuille pliée.

Réf.	Description	QTÉ.
1	Écrou M18	2
2	Poignée excentrique gauche	1
3	Grande rondelle	2
4	Bielle gauche	1
5	Rondelle	2
6	Bague d'espacement	2
7	Goupille fendue φ4X25	4
8	Broche φ16X70	2
9	Arbre excentrique	2
10	Vis de réglage M8X8	4
11	Cadre de matrice supérieur	1
12	Poignée excentrique droite	1
13	Bielle droite	1
14	M12	4
15	M10X25	18
16	Matrices de frein	5
17	Matrices de frein	6
18	Matrices de frein	5
19	Plaque de serrage 63 mm	5
20	Plaque de serrage 45 mm	6

Réf.	Description	QTÉ.
21	Plaque de serrage 34 n	5
22	Cadre	1
23	Cas	4
24	Bague d'arbre Φ18	4
25	Arbre	2
26	Arbre	2
27	Goupille fendue φ5X25	2
28	Boulon à tête hexagonal M10X35	1
29	Joint plat Φ10	1
30	Contrepoids	1
31	Tige de contrepoids	1
32	Vis de réglage M12X20	2
33	Feuille courbée	1
34	Boulon hexagonal M8X16	7
35	Φ8	7
36	Plaque d'angle limite	1
37	Poignée	2
38	Φ18	2
39	Φ16	2

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
