Varumärke	Vevor
Modell	W-1.0X610A
Kategori	Manuellt plåtvikningsverktyg
Produkttyp	Manuell plåtbock (pan & box brake)
Maximal bocklängd	610 mm (24 tum)
Maximal bocktjocklek (stål)	1 mm (20 Ga)
Maximal bocktjocklek (rostfritt stål)	0,912 mm (20 Ga)
Bockvinkel	0 - 135° (justerbar)
Drift	Manuell (spännhandtag och bockningsspakar)
Huvudfunktioner	Bockning av plåt för tillverkning av brickor, lådor, kanaler, vinklar
Justerbart stopp	Ja, för upprepade bockningar
Justerbar motvikt	Ja, för att balansera bockplåten
Flera spännfinger	Ingår (olika bredder)
Kompatibla material	Mjukt stål, rostfritt stål (och andra metaller inom tjockleksgränsen)
Säkerhet	Skyddsglasögon, läderhandskar, skyddsskor, åtsittande kläder
Underhåll	Veckovis smörjning av oljeportar (olja #30W), regelbunden rengöring
Rengöring	Använd avfettningsmedel eller lösningsmedelsrengörare; använd inte aceton eller bromsrengörare
Reservedelar	Dellista medföljer i manualen (ref. 1-40)
Reparerbarhet	Underhåll av kvalificerad personal; justeringar tillgängliga för användaren
Allmän information	Handbockning, kräver betonggolv och förankring

Vanliga frågor - W-1.0X610A Vevor

Hur justerar man spänntrycket?

För att justera spänntrycket, placera en bit i bocken och dra åt båda sidorna av spännramen. Om trycket är för lågt och biten rör sig, flytta justeringsmuttrarna UPPÅT. Om trycket är för högt och handtagen inte låser, flytta justeringsmuttrarna NERÅT. Testa tills önskat tryck uppnåtts.

Hur riktar man in spännfingrarna?

Gör ett 90° bocktest ca 50 mm från varje ände av maskinen. Stapla de bockade remsorna och kontrollera att de har samma bockningsgrad. Om en remsa är för böjd, öka avståndet för avdrag på den sidan; om den är för lite böjd, minska avståndet för avdrag. Flytta justeringen förbi önskad punkt och tillbaka för att eliminera glapp.

Vilken är den maximala bockningskapaciteten?

Bocken kan bocka stål upp till 1 mm (20 Ga) tjocklek på en maxlängd av 610 mm (24 tum). För rostfritt stål är maximal tjocklek 0,912 mm (20 Ga). Överskrid inte dessa kapaciteter för att undvika att skada maskinen.

Hur installerar man maskinen?

Placera maskinen på ett fast, plant betonggolv. Se till att ha tillräckligt med arbetsutrymme runt om. Förankra maskinen i golvet med expansionsbultar eller ingjutna ankarbultar genom hålen i ställningsbasen (se schema i manualen).
Fäst motvikten genom att föra in stången i mottagarröret och dra åt sexkantsbultarna.

Hur underhåller man bocken?

Smörj gängade komponenter och glidanordningar varje vecka. Applicera 5–10 droppar #30W-olja i varje oljeport i båda ändarna av maskinen. Torka bort överflödig olja. Rengör maskinen och omgivande område varje vecka. Kontrollera dagligen att alla muttrar och bultar är åtdragna.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon, läderhandskar, skyddsskor och åtsittande kläder. Bind upp långt hår. Håll händer och fingrar borta från spännbalken. Bär inte smycken eller lösa kläder som kan fastna. Håll arbetsområdet rent och väl upplyst.

Vad gör jag om bockningarna är inexakta?

Troliga orsaker är: 1) Fingrarna är inte inriktade – rikt in dem enligt proceduren. 2) Avståndet för avdrag är inte lika på båda sidor – mät och justera avdraget. 3) Spännenheten håller inte biten stadigt – justera spänntrycket.

Hur använder man det justerbara stoppet?

Stoppanslaget möjliggör upprepad bockning på samma ställe. Lossa stoppmuttern och brickan, gör en bock genom att stanna vid toppen av bocken, dra sedan åt muttern och brickan mot stoppblocket. Bockningsvinkeln kommer nu att upprepas tills du återställer den.

Vad är återfjädring (springback)?

Återfjädring är metallens tendens att återgå något till sin ursprungliga form efter bockning. För att uppnå önskad vinkel, bocka något mer än slutvinkeln och låt metallen återfjädra. Alla metaller uppvisar viss återfjädring, så bockningsvinkeln måste justeras därefter.

Hur rengör man maskinen efter användning?

Använd avfettningsmedel eller lösningsmedelsrengörare för att ta bort rostskyddsolja och fett. Använd INTE aceton eller bromsrengörare, eftersom de kan skada lackerade ytor. Efter rengöring, torka av omålade metallytor med ett tunt lager olja eller fett för att skydda mot korrosion.

BRUKSANVISNING W-1.0X610A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HANDBÖJNING BRUKSANVISNING

MODELL: W-1.0X610A

Pan & Box-bromsen levereras från tillverkaren i ett noggrant packat plywoodfodral. Inspektera produkten noggrant när du öppnar förpackningen.

Efter att ha packat upp enheten, inspektera noggrant för eventuella skador som kan ha uppstått under transporten. Kontrollera om det finns lösa, saknade eller skadade delar. Rapportera omedelbart saknade delar till återförsäljaren.

Om skada har uppstått måste anspråk på fraktskador lämnas in till transportören och är användarens ansvar.

Specifikationer

Modell W-4816Z Pan & Box Brake är handmanövrerad och kan böjas till 16 ga. (1,52 mm) mjukt stål och 20 ga. (0,912 mm) rostfritt x 48 (1219 mm) lång vilket gör att den kan tillverka kastruller, kanaler, vinl och andra former. Justerbara motvikter gör att operatören kan balansera böjbladet för att motsvara materialtjockleken. En justerbar stoppmätare ingår så att föraren kan utföra upprepade böjningar.

Modell W-1,0 X

610A

Böjningslängd 24"

(610 mm)

Böjningstjocklek

20Ga (1 mm)

Böjningsvinkel

SPARA DESSA INSTRUKTIONER

Tack för att du köpte vår W-4816Z Pan and Box Brake. Läs dessa instruktioner noggrant innan du försöker använda ditt nya verktyg. Du

behöver dessa instruktioner för säkerhetsvarningarna, försiktighetsåtgärder, montering, drift, underhållsprocedurer, reservdelslista och diagram. Spara ditt fakturanummer med dessa instruktioner. Skriv fakturanumret på insidan av främre omslaget. Förvara instruktionerna och fakturan på en säker, torr plats för framtida referens.

Allmän säkerhetsinformation

FÖRSIKTIGHET

För din egen säkerhet, läs alla instruktioner och försiktighetsåtgärder innan du använder verktyget.

SÄKERHETSREGLER

1. Bär lämpliga kläder. Bär inte löst sittande kläder, handskar, slipsar, armband eller andra smycken som kan fastna i maskinens rörliga delar.
2. Bär skyddande hårskydd för att hålla långt hår på plats.
3. Använd skyddsskor med halkfria sulor.
4. Använd skyddsglasögon. Vardagsglasögon har bara slagtåliga glas. De är INTE skyddsglasögon.
5. Var uppmärksam och tänk klart. Använd aldrig verktyg när du är berusad eller när du tar mediciner som orsakar dåsighet.
6. Håll arbetsområdet rent. Röriga arbetsområden leder till olyckor.
7. Arbetsområdet ska vara ordentligt upplyst.
8. Håll besökare på säkert avstånd från arbetsområdet.
9. Håll barn borta från arbetsplatsen. Gör verkstaden barnsäker. Använd hänglås för att förhindra oavsiktlig användning av verktyg.
10. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror. 11. När verktyg inte används, förvara dem på en torr och säker plats utom räckhåll för barn. Inspektera verktygen före förvaring och före återanvändning. 12. Underhåll produktetiketter och namnskyltar. Dessa innehåller viktig säkerhetsinformation.

VET HUR DU ANVÄNDER VERKTYG

1. Använd rätt verktyg för jobbet. FÖRSÖK INTE att tvinga ett litet verktyg eller tillbehör att utföra arbetet med ett stort industriverktyg. ANVÄND INTE ett verktyg för ett ändamål som det inte var avsett för.
2. Tvinga inte verktyget. Din maskin kommer att göra ett bättre och säkrare jobb om den används som

avsett. ANVÄND INTE olämpliga tillbehör i ett försök att överskrida maskinens nominella kapacitet.

1. Överbelasta inte maskinen. Genom att överbelasta maskinen kan du orsaka skador från flygande delar. Överskrid INTE den specificerade maskinens kapacitet.
2. Maskinanvändning. ANVÄND INTE bromsen som ett press- eller krossverktyg.
3. Förbered materialkanter. Innan du böjer plåt ska du alltid fasa och avgrada alla vassa kanter.
4. Förbered materialkanter. Före böjning av plåt, fasa och avgrädda alltid alla vassa kanter.
5. Bladjusteringar och underhåll. Håll alltid knivarna skarpa och rätt justerade för optimal prestanda. 7. Kontrollera för skadade delar. Innan du använder något verktyg eller maskin, kontrollera alla delar som ser ut att vara skadade. Kontrollera för inriktning och bindning av rörliga delar som kan påverka korrekt maskindrift.

VARNING

De varningar, varningar och instruktioner som diskuteras i denna instruktionsmanual kan inte täcka alla möjliga villkor eller situationer som kan inträffa. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören.

Viktigt:

Din maskin kan levereras med en rostskyddande vaxartad oljebeläggning och fett på de exponerade omålade metallytorna. För att ta bort denna skyddande beläggning, använd ett avfettningsmedel eller

lösningsmedelsrengöringsmedel. För en grundlig rengöring måste vissa delar ibland tas bort. ANVÄND INTE aceton eller bromsrengöringsmedel eftersom de kan skada målade ytor.

Följ tillverkarens etikettanvisningar när du använder någon typ av rengöringsprodukt. Efter rengöring, torka omålade metallytor med en lätt beläggning av kvalitetsolja eller fett för skydd.

VARNING

ANVÄND INTE bensin eller andra petroleumprodukter för att rengöra maskinen. De har låg flampunkt och kan explodera eller orsaka brand.

FÖRSIKTIGHET

När du använder rengöringslösningsmedel, arbeta i ett välventilerat område. Många rengöringslösningsmedel är toxiska om de inandas.

Montering

VIKTIGT:

Tänk på följande när du letar efter en lämplig plats att placera maskinen:

1. Maskinens totalvikt.
2. Vikt av material som bearbetas.
3. Storlekar på material som ska bearbetas genom maskinen.
4. Utrymme som behövs för extra stativ, arbetsbord eller andra maskiner.
5. Frigång från väggar och andra hinder.
6. Upprätthåll ett lämpligt arbetsområde runt maskinen för säkerhets skull.
7. Ha arbetsområdet väl upplyst med rätt belysning.
8. Håll golvet fritt från olja och se till att det inte är halt.
9. Ta bort skrot och avfall regelbundet och se till att arbetsområdet är fritt från hindrande föremål.
10. Om långa materiallängder ska matas in i maskinen, se till att de inte sträcker sig in i några gångar.

Innan du påbörjar monteringen, observera följande

försiktighetsåtgärder

och förslag.

1. Är maskinen fastskruvad på pallen? Innan du påbörjar någon av monteringsprocedurerna, ta bort alla lösa delar och hårdvara och lossa maskinen från pallen.
2. NIVELLERING: Maskinen ska placeras på ett plant betonggolv.

Åtgärder för att säkra den bör vara på plats innan maskinen placeras. Noggrannheten hos vilken maskin som helst beror på den exakta placeringen av

den till monteringsytan.

1. GOLV: Detta verktyg fördelar en stor mängd vikt över en liten yta. Se till att golvet kan bära vikten av

maskinen, arbetsbeståndet och operatören. Golvet ska också vara

en jämn yta. Om enheten vinglar eller gungar när den väl är på plats, åtgärda det

genom att använda shims.

1. ARBETSFLYTTNINGAR: Ta hänsyn till storleken på

material som ska bearbetas. Se till att du tillåter tillräckligt med utrymme för

att använda maskinen fritt.

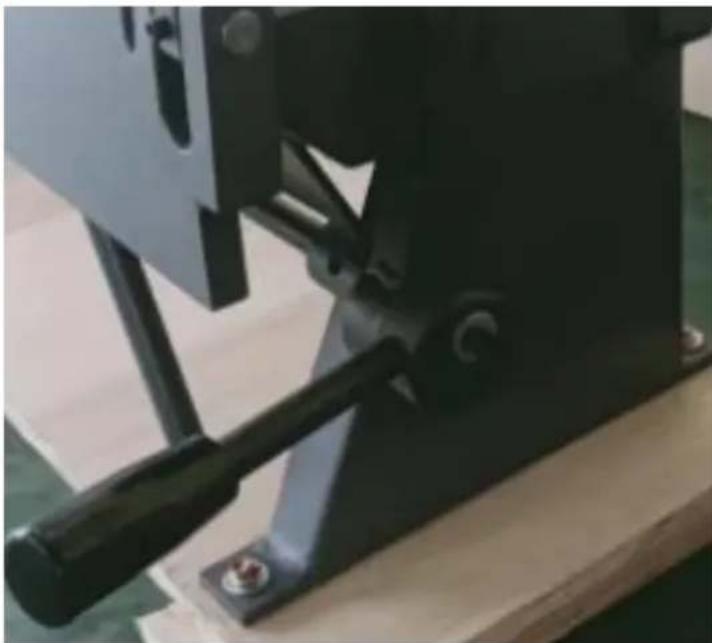

Förankra maskinen

1. Placera maskinen på ett fast och plant betonggolv.
2. Håll ett säkert avstånd från maskinen.
3. Förankra maskinen i golvet som visas i diagrammet, med bultar och expansionspluggar eller nedsänkta dragstänger som ansluter genom hål i stativets bas. (Bild 1)

1. Ha en hjälpare som håller motvikten.
2. Dra tillbaka de två sexkantsbultarna och skjut in motviktsstången i mottagarröret.
3. När stången är i nivå med mottagarens botten, dra åt sexkantsbultarna. (I

Använd INTE motviktshandtaget för att höja de böjda bladen. Du måste använda gångjärnen eller de böjda bladen.

Justering av stoppstången

Stoppstången används för upprepad bockning när du vill ha bockningsbladet att stanna vid samma position varje gång.

1. Lossa stoppmuttern och brickan och gör din böj, stanna vid toppen av böjen.
2. Dra åt muttern och brickan upp till stoppklossen.
3. Böjningsvinkeln kan nu upprepas tills den återställs av operatören.

Justering av sänkningen

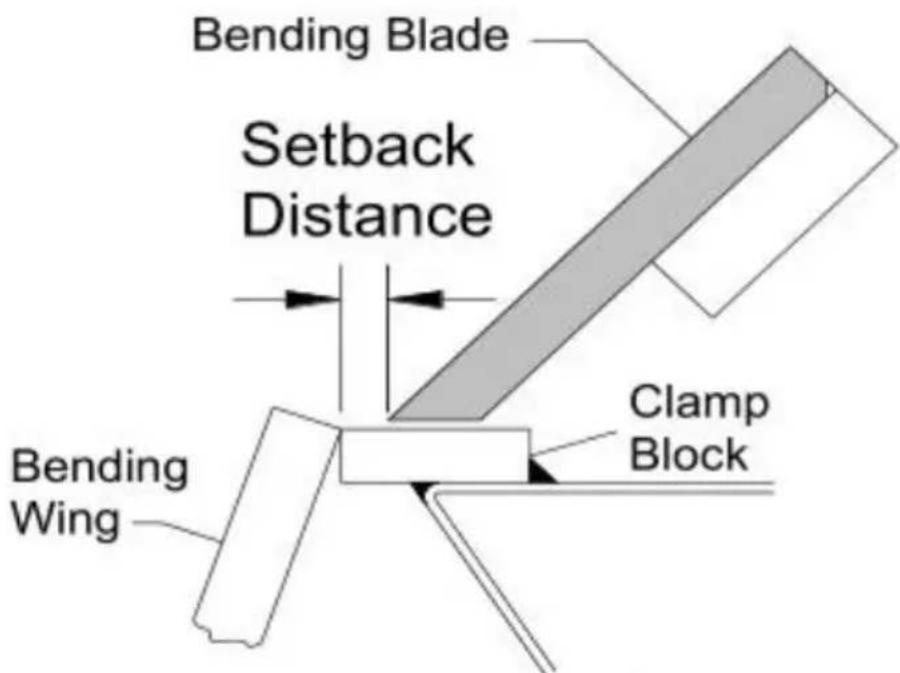

Bakåt är avståndet från framkanten av fingret till framkanten av klämblocket som visas på bilden. Detta avstånd bestäms av mått (tjocklek på styckedelen och inre radie av böjen). Bakslaget är vanligtvis 1-1/2 gånger materialtjockleken. (Bild 4)

1. För att justera, se till att alla fingrar är korrekt inriktade mot varandra

att nedhållningsenheten inte är låst i nedre läget.

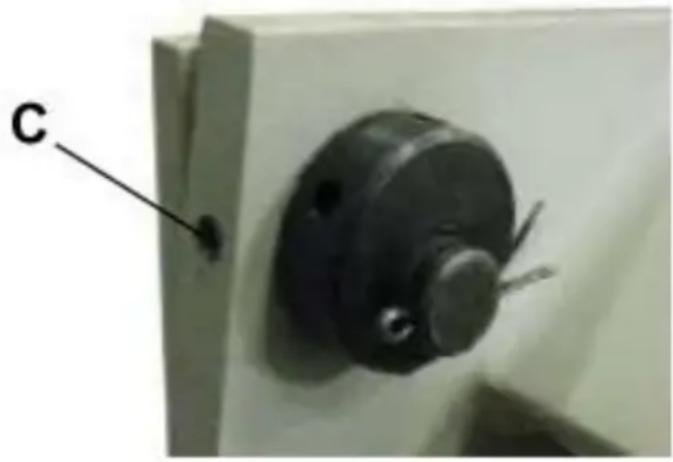

1. Lossa ställskruvarna (C) på baksidan av nedhållningsenheten (Bild 5)
2. Sätt i ett verktyg, som en insexnyckel, i ett av ekerhålen på det excentriska navet och rotera det, vilket flyttar nedhållningsenheten antingen framåt eller bakåt.
3. När fingrarna är på rätt avstånd och parallella med klämblockets kant, dra åt ställskruvarna (C).

Justering av klämtrycket

FÖRSIKTIGHET

1. För högt klämtryck kan förbelasta och permanent förvränga bromsen.
2. Böj INTE material tyngre än den nominella kapaciteten, inte ens i längder.
3. Använd material med fyrkantiga kanter. (En rullad kant kommer att orsaka ojämn böjning). 4. Böjning av ett runt föremål kommer att skeva eller hacka klämkanten.
4. Justera klämtrycket för olika metallmätare.
5. Använd inte en rörförlängning på klämstängerna för att få mer hävstång.

Spänntrycket kan behöva justeras då tjockleken på styckedelen ändras. Ett lämpligt tryck bör ha ett medelhögt motstånd när man drar tillbaka hållhandtaget. Vid slutet av slaget bör det finnas en bestämd låsning av styckedelen under spännbladet.

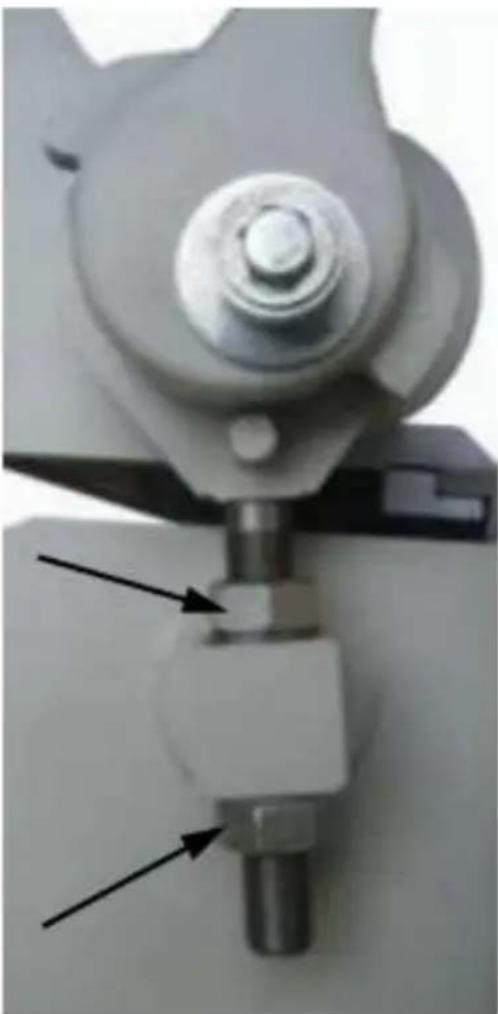

För att justera trycket, flytta muttrarna på den gängade länkaxeln antingen uppåt eller nedåt.

1. För att justera klämtrycket, dra åt båda sidor av klämbladet med bromsen.

a. Om klämtrycket verkar ljust och styckedelen är lös i klämman, flytta justermuttrarna UPP.

b. Om klämtrycket verkar hårt och du inte kan låsa handtagen, flytta justermuttrarna NER.

c. När trycket känns rätt krävs inga ytterligare justeringar för denna tjockleksdel. (När du byter tjocklek kan det bli nödvändigt att justera igen.)

1. Ta bort styckedelen från under klämbladet, lås bladet med handtag och lossa trycket på den övre muttern.
2. Lås upp spännbladet och vrid den nedre muttern ett halvt varv i önskad riktning.
3. Lås spännbladet, dra åt toppmuttern igen och upprepa steg 1 tills önskat tryck uppnås.

Klämjustering (ände till ände)

Gör en 90° testböj ca 50,8 mm från varje ände av maskinen. Stapla böjda remsorna ovanpå varandra och kontrollera att de är böjda i samma grad.

Om en remsa är överböjd, öka sänkningsavståndet på den sidan. Om remsan är underböjd, minska sänkningsavståndet på den sidan. Flytta återigen sänkningsjusteringen förbi den önskade sänkningspunkten och sedan framåt för att ta bort slacket.

Böjning av vingarna

Böjningsnoggrannheten beror på att bockningsbladets ovansida och den bifogade bockningsvingen ligger i jämnhöjd med klämblockets ovansida när bockningsbladet är i nedsänkt läge. Om det visar sig att en justering är nödvändig, kontakta det lokala serviceteamet eller tillverkaren.

Drift

När du utför grundläggande bockningsoperationer är det viktigt att fingrarna på bromsen är parallella med kanten av klämblocket. Se också till att du har rätt bakslag och klämtryck inställt för tjockleken på materialet som böjs.

FÖRSIKTIGHET

Bär alltid ordentligt ögonskydd med sidoskydd, skyddsskor och läderhandskar för att skydda mot grader och vassa kanter.

FÖRSIKTIGHET

Håll händer och fingrar borta från klämbalken. Stå vid sidan av maskinen för att undvika att bli träffad av böjningsförklädet när det kommer uppåt.

FÖRSIKTIGHET

När du hanterar stora tunga ark, se till att de får ordentligt stöd.

Böjning av plåt

1. Lyft och vrid klämhandtaget medurs för att höja klämenheten.
2. För in stycket mellan klämblocket och bromsfingrarna.
3. Rikta in fingrarna på nedhållningsenheten mot den ritade böjlinjen på stycket och kläm på plats genom att dra klämhandtaget bakåt.

NOTERA

Tvinga inte klämhandtagen. Trycket ska endast vara tillräckligt för att hålla plåten från att röra sig vid böjning.

1. Dra upp de böjbara bladhandtagen tills stycket har nått önskad böjvinkel.
2. Sänk böjningsbladet, höj nedhållningsenheten och ta bort den böjda delen.
3. Om du böjer lådor och pannor, välj fingrar som stämmer överens med måtten på det färdiga stycket.

BÖJNINGSFÖRSLAG

För att böja noggrant måste du ta hänsyn till längden av varje böj. Detta kallas böjtillägg. Subtrahera böjtillägget från summan av yttermåtten på stycket för att erhålla styckets faktiska totala längd eller bredd. På grund av skillnader i plåthårdhet, och om böjningen görs med säden eller mot den, måste exakta justeringar ibland göras genom försök och misstag. Böjtillägg för allmänt bruk kan dock erhållas från metallbearbetningsböcker eller från Internet.

Springback, även känd som elastisk återhämtning, är resultatet av att metallen vill återgå till sin ursprungliga form efter att ha genomgått kompression och stretch. Efter att det böjda bladet har tagits bort från metallen och belastningen släppts slappnar stycket av, vilket tvingar den böjda delen av metallen att återgå något till sin ursprungliga form

Nyckeln till att få rätt böjningsvinkel är att överböja metallen lite och låta den fjädra tillbaka till önskad vinkel. Alla metaller uppvisar en viss återfjädring.

MATERIALVAL

FÖRSIKTIGHET

Det måste fastställas av kunden att material som bearbetas genom maskinen INTE är potentiellt farliga för operatören eller personal som arbetar i närheten.

Tänk på dessa instruktioner när du väljer material:

1. Materialet måste vara rent och torrt (utan olja).
2. Materialet ska ha en slät yta så att det är lätt att bearbeta.
3. Materialets dimensionella egenskaper måste vara konsekventa och inte överstiga maskinkapacitetsvärdena.
4. Materialets kemiska struktur måste vara konsekvent.
5. Köp certifierat stål från samma leverantör när det är möjligt.

SMÖRJNING OCH UNDERHÅLL

VARNING

Underhåll bör utföras regelbundet av kvalificerad personal.

Följ alltid lämpliga säkerhetsåtgärder när du arbetar på eller runt maskinen.

1. Kontrollera dagligen för eventuella osäkra villkor och åtgärda dem omedelbart. 2. Kontrollera att alla muttrar och bultar är ordentligt åtdragna.
2. Rengör maskinen och området runt den varje vecka.
3. Smörj gängade komponenter och glidanordningar.
4. Applicera rostskyddande smörjmedel på alla omålade ytor.

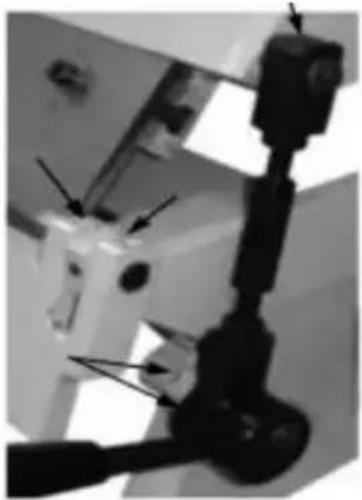

Oljeportar

Använd en oljedunk av bra kvalitet med #30W-olja, applicera 5-6 droppar i varje

port på båda ändarna. Upprepa varje vecka eller oftare beroende på användning. Torka av eventuell överskottsolja.

Rätt underhåll kan öka livslängden på din maskin.

FELSÖKNING

FEL	TROLIG ORSAK	AVHJÄLPA
OFORAKTA BÖJNINGAR	1. Fingrarna är inte inrikta2. Sänkningsavståndet är inte lika från ena sidan tiden andra3. Klämenheten håller inte fast delen ordentligt.	Följ korrekt fingerjusteringsprocedur.Mät avståndet noggrant och ställ in därefter.Justera om klämtrycket.
BÖJNING AV LÖV SVÅRT A LYFTA OCH böja.	1. Överskridande av bromsens böjningsgränser.2. Motvikt är inte på blad	Böj inte material tjockar än vad maskinen är avsedd för.Fäst motivikten för att minska kraften som behövs för att lyfta böjningsbladet.

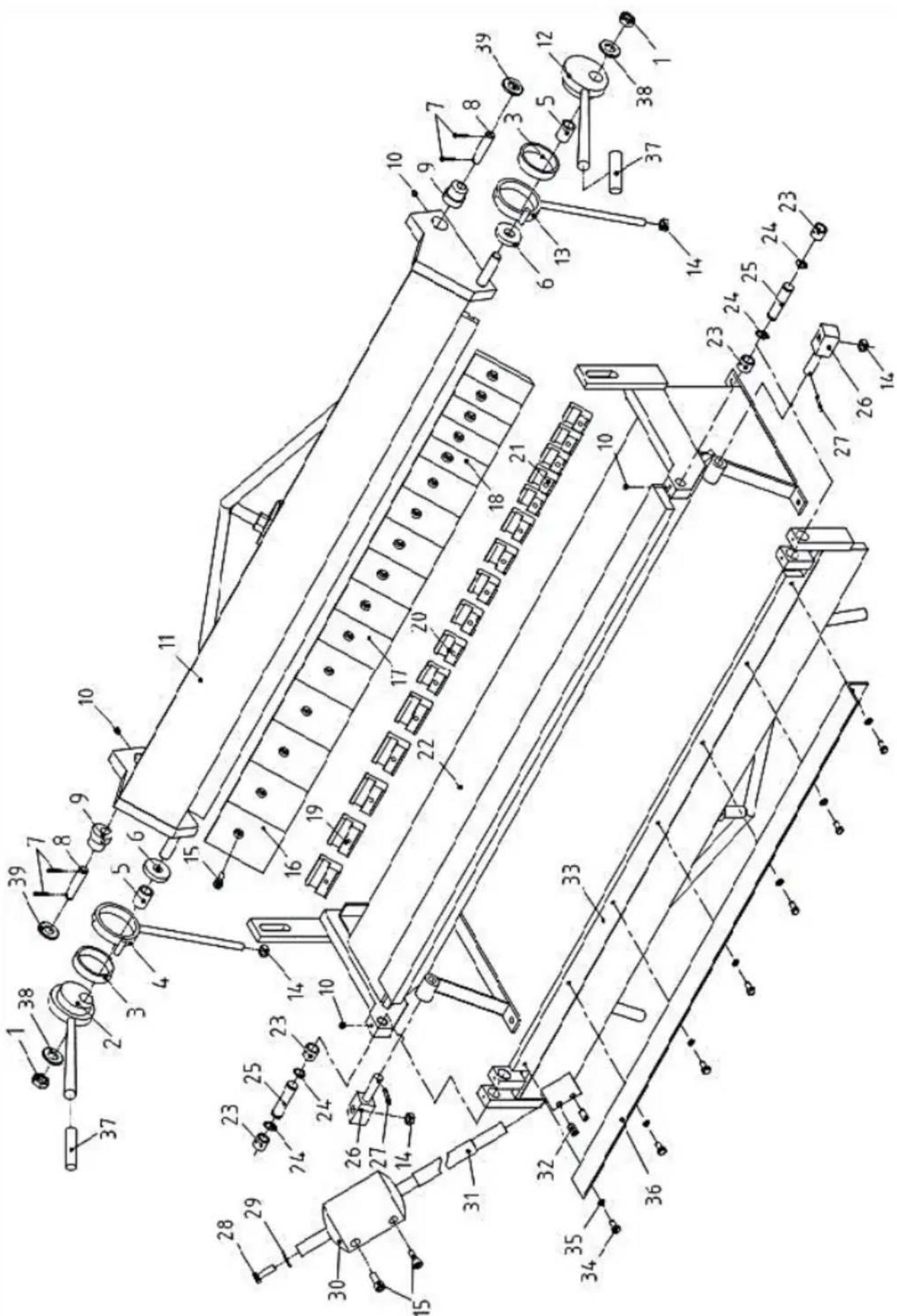

Ref.	Beskrivning	ANTAL.
1	Mutter M18	2
2	Vänster excentrisk handtag	1
3	Stor tvättmaskin	2
4	Vänster vevstake	1
5	Bricka	2
6	Spacer Bush	2
7	Saxstift φ4X25	4
8	Stift φ16X70	2
9	Excentriskt skaft	2
10	Ställskruv M8X8	4
11	Upper Die Framework	1
12	Höger excentrisk handtag	1
13	Höger vevstake	1
14	M12	4
15	M10X25	18
16	Bromsskivor 4"	5
17	Bromsskivor 3"	6
18	Bromsskivor 2"	5
19	Klämplatta 63mm	5
20	Klämplatta 45mm	6

Ref.	Beskrivning	ANTAL.
21	Klämplatta 34mm	5
22	Ram	1
23	Fall	4
24	Axelring Φ18	4
25	Axel	2
26	Axel	2
27	Saxstift φ5X25	2
28	Hex. Bult M10X35	1
29	Platt packning Φ10	1
30	Motvikt	1
31	Motviktsstång	1
32	Ställskruv M12X20	2
33	Böjande löv	1
34	Hex. Bult M8X16	7
35	Φ8	7
36	Gränsvinkelplatta	1
37	Handtagsgrepp	2
38	Φ18	2
39	Φ16	2

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
