GEBRUIKSAANWIJZING W-1.0X610A Vevor

De Pan & Box Brake wordt door de fabrikant verzonden in een zorg verpakte multiplex koffer. Controleer het product grondig bij het opener van de verpakking.

Na het uitpakken van de unit, controleer zorgvuldig op eventuele scha die tijdens het transport is ontstaan. Controleer op losse, ontbrekende beschadigde onderdelen. Meld ontbrekende onderdelen onmiddellijk aan de dealer.

Indien er schade is ontstaan, dient u een claim in te dienen bij de vervoerder. Deze schade is voor rekening van de gebruiker.

Specifications

De Model W-4816Z Pan & Box Brake wordt met de hand bediend e tot 16 ga. (1,52 mm) zacht staal en 20 ga. (.912 mm) roestvrij staa (1219 mm) lang buigen, waardoor het pannen, kanalen, hoeken en ar vormen kan fabriceren. Verstelbare contragewichten stellen de operator staat om het buigblad in evenwicht te brengen met de dikte van het materiaal. Een verstelbare stopmeter is inbegrepen, zodat de operator herhaaldelijk kan buigen.

Model B-1.0 X 610A

Buiglengte 24" (610 mm)

Buigdikte 20Ga (1mm)

Buighoek 0 - 1 3 5 °

BEWAAR DEZE INSTRUCTIES

Hartelijk dank voor uw aankoop van onze W-4816Z Pan and Box Bra Lees deze instructies aandachtig door voordat u uw nieuwe gereedsch gaat gebruiken. Deze instructies hebt u nodig voor de veiligheidswaarschuwingen, voorzorgsmaatregelen, montage, operatie,

onderhoudsprocedures, onderdelenlijst en schema's. Bewaar uw factuurnummer bij deze instructies. Schrijf het factuurnummer op de binnenkant van de voorkant. Bewaar de instructies en de factuur op veilige plaats, Bewaar het op een droge plaats voor toekomstig gebruik

Algemene veiligheidsinformatie

VOORZICHTIGHEID

Voor jouw eigen veiligheid, lezen alle van de instructies En voorzorgsmaatregelen voor operationeel hulpmiddel.

VEILIGHEIDSREGELS

1. Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende delen van de machine.
2. Draag een beschermende haarbedekking om lang haar te bedekken
3. Draag veiligheidsschoenen met antislipzolen.
4. Draag een veiligheidsbril. Een alledaagse bril heeft alleen impactbestendige lenzen. Het is GEEN veiligheidsbril.
5. Wees alert en denk helder. Bedien nooit gereedschap als u moe dronken bent of medicijnen gebruikt die slaperigheid veroorzaken.
6. Zorg dat de werkplek schoon is. Een rommelige werkplek is een uitnodiging tot ongelukken.
7. De werkplek moet goed verlicht zijn.
8. Houd bezoekers op veilige afstand van de werkplek.
9. Houd kinderen uit de buurt van de werkplek. Maak de werkplaats kindveilig. Gebruik hangsloten om onbedoeld gebruik van gereedschap voorkomen.
10. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren.
11. Wanneer gereedschap niet in gebruik is, bewaar het dan op een veilige plek buiten bereik van kinderen. Inspecteer het gereedschap vo opslag en voor hergebruik. 12. Onderhoud productlabels en naamplaatje. Deze bevatten belangrijke veiligheidsinformatie.

WEET HOE JE HET GEREEDSCHAP MOET GEBRUIKEN

1. Gebruik het juiste gereedschap voor de klus. Probeer NIET een kl gereedschap of opzetstuk te forceren om het werk van een groot industrieel gereedschap te doen. Gebruik een gereedschap NIET voor doel waarvoor het niet bedoeld is.
2. Forceer het gereedschap niet. Uw machine zal beter en veiliger w als u hem gebruikt als

bedoeld. GEBRUIK GEEN ongeschikte hulpstukken in een poging om nominale capaciteit van de machine te overschrijden.

1. Overbelasting van de machine. Door de machine te overbelasten, letsel door rondvliegende onderdelen veroorzaken. Overschrijd de opgegeven machinecapaciteiten NIET.
2. Gebruik van de machine. Gebruik de rem NIET als pers- of breekgereedschap.
3. Randen van materiaal bewerken. Voordat u plaatmetaal buigt, moet altijd alle scherpe randen afschuinen en ontbramen.
4. Randen van verbandmateriaal. Voor Buigen van plaatwerk, altijd afschuinen en braam alle scherpe randen af.
5. Bladaanpassingen en onderhoud. Houd de messen altijd scherp en goed afgesteld voor optimale prestaties.7. Controleer op beschadigde onderdelen. Voor met behulp van een gereedschap of machine, voorzichtig Controleer elk onderdeel dat beschadigd lijkt. Controleer de uitlijning en binding van bewegende delen die de juiste werking kunne beïnvloeden machinebediening

WAARSCHUWING

De waarschuwingen, waarschuwingen, en instructies besproken in dit instructie handmatig kan niet omslag alle mogelijk voorwaarden of situat zou kunnen voorkomen. Het moeten zijn begrepen door de exploitant gewoon gevoel En voorzichtigheid Zijn factoren welke kan niet zijn gebo naar binnen dit product, maar moeten zijn geleverd door de exploitant

Belangrijk:

Uw machine kan geleverd zijn met een roestwerende wasachtige oliela en vet op de blootgestelde, ongeschilderde metalen oppervlakken. Om deze beschermende coating te verwijderen, Gebruik een ontvetter of oplosmiddelreiniger. Voor een grondige reiniging is het soms nodig om enkele onderdelen te verwijderen. GEBRUIK GEEN aceton of remmenreiniger, omdat deze de gelakte oppervlakken kunnen beschadigen.

Volg bij het gebruik van elk type schoonmaakmiddel de instructies op etiket van de fabrikant. Na het schoonmaken, Veeg ongeschilderde metalen oppervlakken af met een dun laagje hoogwaardige olie of vet bescherming.

WAARSCHUWING

DOEN NIET GEBRUIK benzine of ander aardolie producten naar scho de machine. Zij hebben laag flash punten En kan ontploffen of oorz

VOORZICHTIGHEID

Wanneer gebruik makend van schoonmaak oplosmiddelen werk in A g g e v e n t i l e e r d gebied . Veel schoonmaak oplosmiddelen ingeademd .

Montage

BELANGRIJK:

Houd bij het zoeken rekening met het volgende: voor een geschikte I om de machine:

1. Totaalgewicht van de machine.
2. Gewicht van het te verwerken materiaal.
3. Afmetingen van het materiaal dat door de machine verwerkt moet worden.
4. Ruimte nodig voor hulpstandaards, werktafels of andere machines.
5. Afstand tot muren en andere obstakels.
6. Zorg voor voldoende werkruimte rond de machine voor de veilighein
7. Zorg ervoor dat de werkplek goed verlicht is met de juiste verlicht
8. Zorg ervoor dat de vloer vrij is van olie en niet glad is.
9. Verwijder regelmatig schroot en afvalmateriaal en zorg ervoor dat h werk goed wordt uitgevoerd.

het gebied vrij is van belemmerende objecten.

1. Als er lange stukken materiaal in de machine moeten worden ge zorg er dan voor dat dat ze niet in gangpaden terechtkomen.

Voordat u met de montage begint, dient u rekening te houden met de volgende voorzorgsmaatregelen

en suggesties.

1. Is de machine vastgeschroefd aan de pallet? Voordat u een van volgende handelingen uitvoert,
   montageprocedures verwijder alle losse onderdelen en hardware en
   Maak de machine los van de pallet.

2. WATERPAS ZETTEN: De machine moet op een vlakke, betonnen worden geplaatst.

Voordat u de machine plaatst, moeten er voorzieningen voor de bevestiging zijn aangebracht.

De nauwkeurigheid van elke machine hangt af van de precieze plaats van

Bevestig het aan het montageoppervlak.

1. VLOER: Dit gereedschap verdeelt een groot gewicht over een klein gebied. Zorg ervoor dat de vloer het gewicht van de machine, werkvoorraad en de operator. De vloer moet ook een vlakke ondergrond. Als het apparaat wiebelt of schommelt als het eenmaal op zijn plaats staat, zorg er dan voor dat elimineren door vulplaatjes te gebruiken.

2. WERKRUIMTE: Houd rekening met de grootte van de materiaal dat verwerkt moet worden. Zorg ervoor dat u voldoende ruir voor u heeft om de machine vrij te kunnen bedienen .

Het verankeren van de machine

1. Plaats de machine op stevige en vlakke betonnen vloer.

2. Zorg voor een veilige werkafstand rond de machi

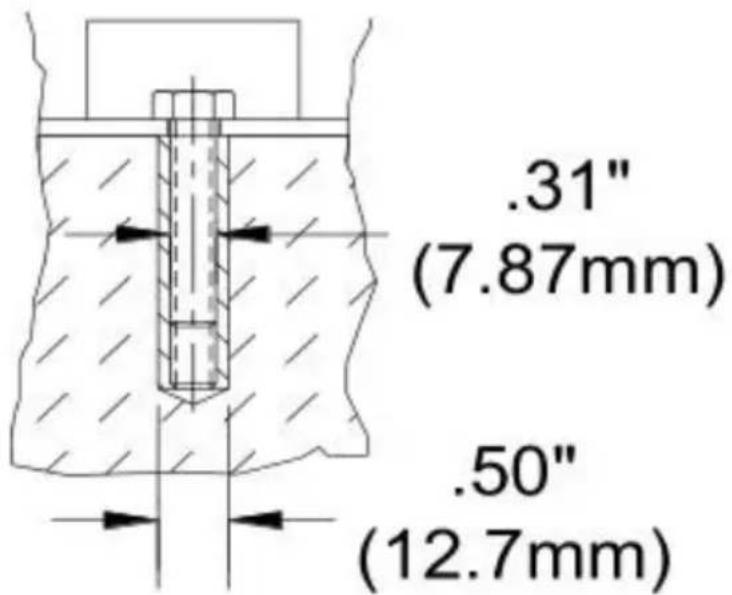

3. Veranker de machine a de vloer, zoals weergegeve in het diagram, met behulp van bouten en

expansiepluggen of verzonken trekstangen die gaten in de basis van de

standaard worden verbonden. (Afb. 1)

Het contragewicht bevestigen

1. Zorg dat er een helper is het contragewicht vasthouden.
2. Draai de twee zeskantbouten los en schuif de contragewichtstang in de ontvangstbuis.
3. Wanneer de stang gelijk ligt met de onderkant van de ontvanger, draai je zeskant vast bouten.(Foto 2)

DOEN NIET gebruik de tegengewicht hendel naar salarisverhoging de bu blad . Jij kunnen schade de scharnieren of de buigen blad .

De stopstang afstellen

De stopstang wordt gebruikt voor herhaald buigen wanneer u de buigi wilt blad om op hetzelfde moment te stoppen positie elke keer.

1. Draai de stopmoer en de ring los en maak de bocht, waarbij u I de bocht stopt.
2. Draai de moer en de ring vast tot aan het aanslagblok.
3. De buighoek kan nu worden herhaald totdat deze door de operato opnieuw wordt ingesteld.

De setback aanpassen

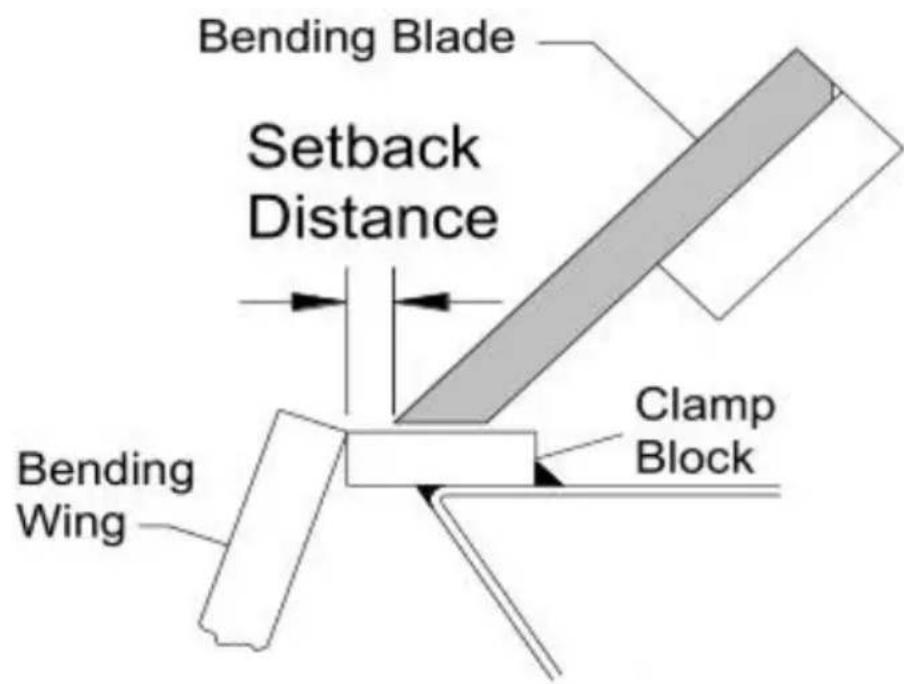

Setback is de afstand van de voorste rand van de vinger tot de voor rand van het klemblok zoals weergegeven in de afbeelding. Deze afst wordt bepaald door de dikte van het stuk en de binnenradius van de De setback is doorgaans 1- 1/2-2 keer de dikte van het materiaal. (A

1. Zorg er bij het afstellen voor dat alle vingers goed op één lijn lig dat de bevestigingsconstructie niet in de omlaagpositie is vergrendeld.

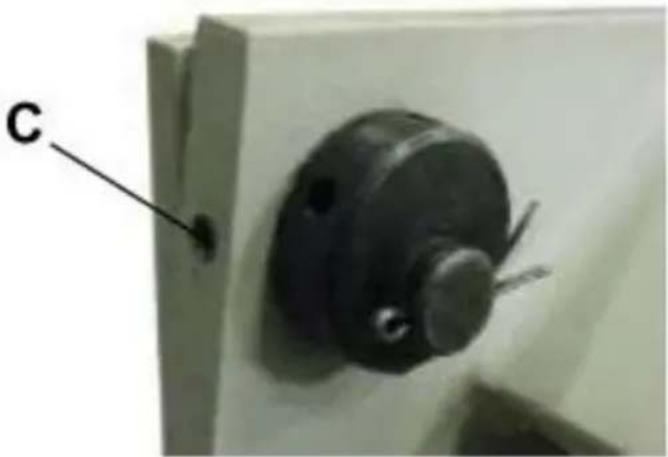

2. Draai de stelschroeven (C) aan de achterkant van de bevestigingsconstructie los (Afb. 5).
3. Plaats een gereedschap, zoals een allen sleutel in een van de spaakgaten van de excentrische naaf en draai deze, waardoor de bevestigingsconstructie naar voren of naar achteren beweegt.
4. Wanneer de vingers de juiste terugstelafstand hebben en evenwijdig aan de rand van het klemblok, draait u de stelschroeven (C) vast.

De klemdruk aanpassen

VOORZICHTIGHEID

1. Een te hoge klemdruk kan de rem "voorbelasten" en permanent ve
2. Buig GEEN materiaal dat zwaarder is dan de nominale capaciteit, kortere lengtes.
3. Gebruik materiaal met recht afgeknipte randen. (Een opgerolde rand kromtrekken).
4. Als u een rond voorwerp buigt, zal de klemrand kromtrekken of in maken.
5. Pas de klemdruk aan voor verschillende metaaldiktes.
6. Gebruik geen pijpverlengstuk op de klemstangen om meer hefboomv verkrijgen.

De klemdruk moet mogelijk worden aangepast als de dikte van het werkstuk verandert. Een geschikte druk moet een gemiddelde weerstand hebben bij het terugtrekken van de aandrukhendel(s). Aan het einde v de slag moet er een duidelijke vergrendeling van het werkstuk onder klemblad zijn.

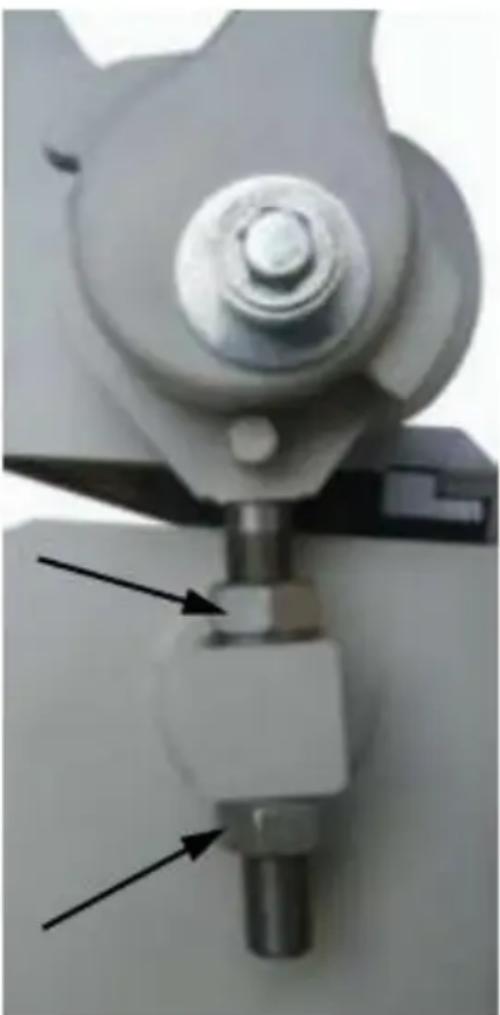

Om de druk aan te passen, beweegt u de moeren op de schroefdra omhoog of omlaag.

1. Om de klemkracht aan te passen, draait u beide zijden van het I vast met een stuk in de rem.

A. Als de klemdruk te groot lijkt licht en het stuk los in de klem zi de stelmoeren OMHOOG.

b. Als de klemkracht te hoog lijkt en u de handgrepen niet kunt vergrendelen, verplaatst u de afstelmoeren NAAR BENEDEN.

c. Zodra de druk goed aanvoelt, zijn er geen verdere aanpassingen r voor dit diktestuk. (Wanneer u de dikte verandert, kan het nodig zijn opnieuw aanpassingen te doen.)

1. Verwijder het klemstuk onder het klemlad vandaan, zet het blad met de handgrepen en laat de druk op de bovenste moer los.

2. Ontgrendel het klemlad en draai de onderste moer een halve slag gewenste richting.

3. Vergrendel het klemlad, draai de bovenste moer opnieuw vast en herhaal stap 1 hierboven totdat de gewenste druk is bereikt.

Klemuitlijning (van eind tot eind)

Maak een testbuiging van 90° op ongeveer 50,8 mm van elk uiteinde de machine. Stapel de gebogen stroken op elkaar en controleer of ze dezelfde mate zijn gebogen.

Als een strip te ver is gebogen, vergroot u de terugvalafstand aan d Als een strip te weinig is gebogen, verkleint u de terugvalafstand aar kant. Verplaats de terugvalaanpassing opnieuw voorbij het gewenste terugvalpunt en vervolgens naar voren om de speling te verwijderen.

Buigende vleugeluitlijning

De buignauwkeurigheid is afhankelijk van het feit of het bovenvlak var buigblad en de daaraan bevestigde buigvleugel gelijk liggen met het bovenvlak van het klemblok wanneer het buigblad zich in de verlaagd positie bevindt. Als blijkt dat een aanpassing nodig is, neem dan con met het lokale serviceteam of met de fabrikant.

Bediening

Wanneer uitvoeren basis buigbewerkingen Het is belangrijk Dat de vingers van de rem Zijn parallel met de rand van de klemmen blok. Ook maken 2 Jij hebben de juiste terugval En klemmen druk set voor de dikte materiaal v gebogen.

VOORZICHTIGHEID

Draag altijd een goede oogbescherming met zijkappen, veiligheidsschoene leren handschoenen om uzelf te beschermen tegen bramen en scherpe

VOORZICHTIGHEID

Houd handen en vingers uit de buurt van de klembalk. Ga aan de zijn machine staan om te voorkomen dat u geraakt wordt door het buigsch omhoog komt om te buigen.

VOORZICHTIGHEID

Zorg ervoor dat grote, zware platen goed worden ondersteund wannee verplaatst.

Buigen van plaatmetaal

1. Til de klemhendel (cw) op en draai deze met de klok mee om d klemconstructie omhoog te brengen.
2. Plaats het losse onderdeel tussen het klemblok en de remvingers.
3. Lijn de vingers van de bevestigingsconstructie uit met de afgeteken buiglijn van het onderdeel en klem het vast door de klemhendel naar achteren te trekken.

OPMERKING

DOEN NIET kracht de klemmen hendel. De vasthouden druk alleen naar zijn nauw genoeg naar uitstel de laken metaal van bewegend w buigen.

1. Trek aan de handgrepen van het buigblad totdat het stuk de juiste positie heeft bereikt.

gewenste buighoek.

1. Laat het gebogen blad zakken, til de bevestigingsconstructie op en verwijder het gebogen deel.

2. Als u dozen en pannen gaat buigen, kies dan vingers die zo goe mogelijk passen bij de afmetingen van het afgewerkte stuk.

BUIGTOELAGE

Om te buigen plaatmetaal nauwkeurig, U moet rekening houden met totale lengte van elke bocht. Dit wordt de buigtoeslag genoemd. Trek buigtolerantie af van de som van de buitenafmetingen van het stuk of werkelijke totale lengte of breedte van het stuk te verkrijgen. Vanwege verschillen in de hardheid van het plaatmetaal, en of de bocht met om mee of ertegenin wordt gemaakt, Soms moeten exacte bedragen door

vallen en opstaan worden berekend. Buigtoleranties voor algemeen gebruik kunt u vinden in boeken over metaalbewerking of op internet.

BEGRIP TERUGVEER

Springback, ook wel bekend als elastisch herstel, is het resultaat van metaal dat terug wil keren naar zijn oorspronkelijke vorm na het onder van compressie en rek. Nadat het buigende blad van het metaal is verwijderd en de belasting is vrijgegeven, ontpant het stukdeel, waard het gebogen deel van het metaal enigszins terugkeert naar zijn oorspronkelijke vorm.

De sleutel tot het verkrijgen van de juiste buighoek is om het metaa beetje te ver te buigen en het terug te laten veren naar de gewens. Alle metalen vertonen een bepaalde mate van terugvering.

MATERIAALSELECTIE

VOORZICHTIGHEID

De klant moet vaststellen dat de materialen die door de machine worde GEEN potentieel gevaar opleveren voor de bediener of het personeel da buurt werkt.

Houd bij het selecteren van materialen rekening met de volgende instructies:

1. Het materiaal moet schoon en droog zijn. (zonder olie)
2. Het materiaal moet een glad oppervlak hebben, zodat het gemakke verwerken is.
3. De maatvoeringseigenschappen van het materiaal moeten consistent zijn en de capaciteitswaarden van de machine niet overschrijden.
4. De chemische structuur van het materiaal moet consistent zijn.
5. Koop gecertificeerd staal indien mogelijk bij dezelfde leverancier.

SMERING EN ONDERHOUD

WAARSCHUWING

Onderhoud dient regelmatig te worden uitgevoerd door gekwalificeerd pe Volg altijd de juiste veiligheidsmaatregelen wanneer u aan of in de buu machines werkt.

1. Controleer dagelijks op onveilige situaties voorwaarden en herstel de onmiddellijk.
2. Controleer of alle moeren en bouten goed vastzitten.
3. Maak de machine en de omgeving ervan wekelijks schoon.
4. Smeer de schroefdraadonderdelen en de glijvoorzieningen.
5. Breng een roestwerend smeermiddel aan op alle niet-geverfde oppervlakken.

Oliehavens

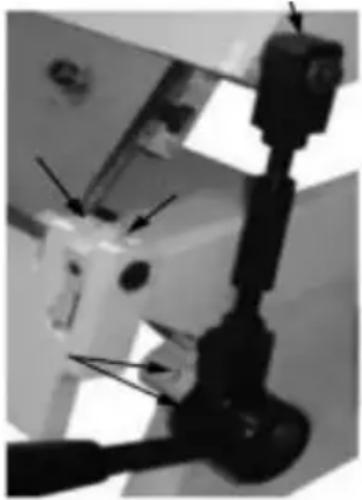

Gebruik een oliekan met een goede kwaliteit #30W olie, breng 5-6 druppels aan in elk van de poorten aan beide uiteinden van de machine. Herhaal wekelijk vaker vaak afhankelijk van het gebruik.Afvegen overtollige olie.

Juist onderhoud kan toename de leven verwachting van jouw machine.

PROBLEEMOPLOSSING

SCHULD	WAARSCHIJNLIJKE OORZAAK	REMEDIE
ONJUISTE BOCHTEN	1. Vingers zijn niet uitgelij2. De terugvalafstand is r gelijk van de ene kant na de andere3. De klemconstructie hou het onderdeel niet stevig vast.	Volg de juiste procedun voor het uitlijnen van o vingers.Meet nauwkeurig de afstand en stel deze dienovereenkomstig in.Stel de klemdruk opnie in.
GEBOGEN BLAD IS MOEILIJK OP TE TILLEN EN TE BUIGEN.	1. Overschrijding van de buiggrenzen van de rem.2. Contragewicht staat nie op het blad.	Buig geen materiaal da dikker is dan waarvoor machine is ontworpen.Bevestig het contragewicht om de kracht die nodig is om buigende blad op te til te verminderen.

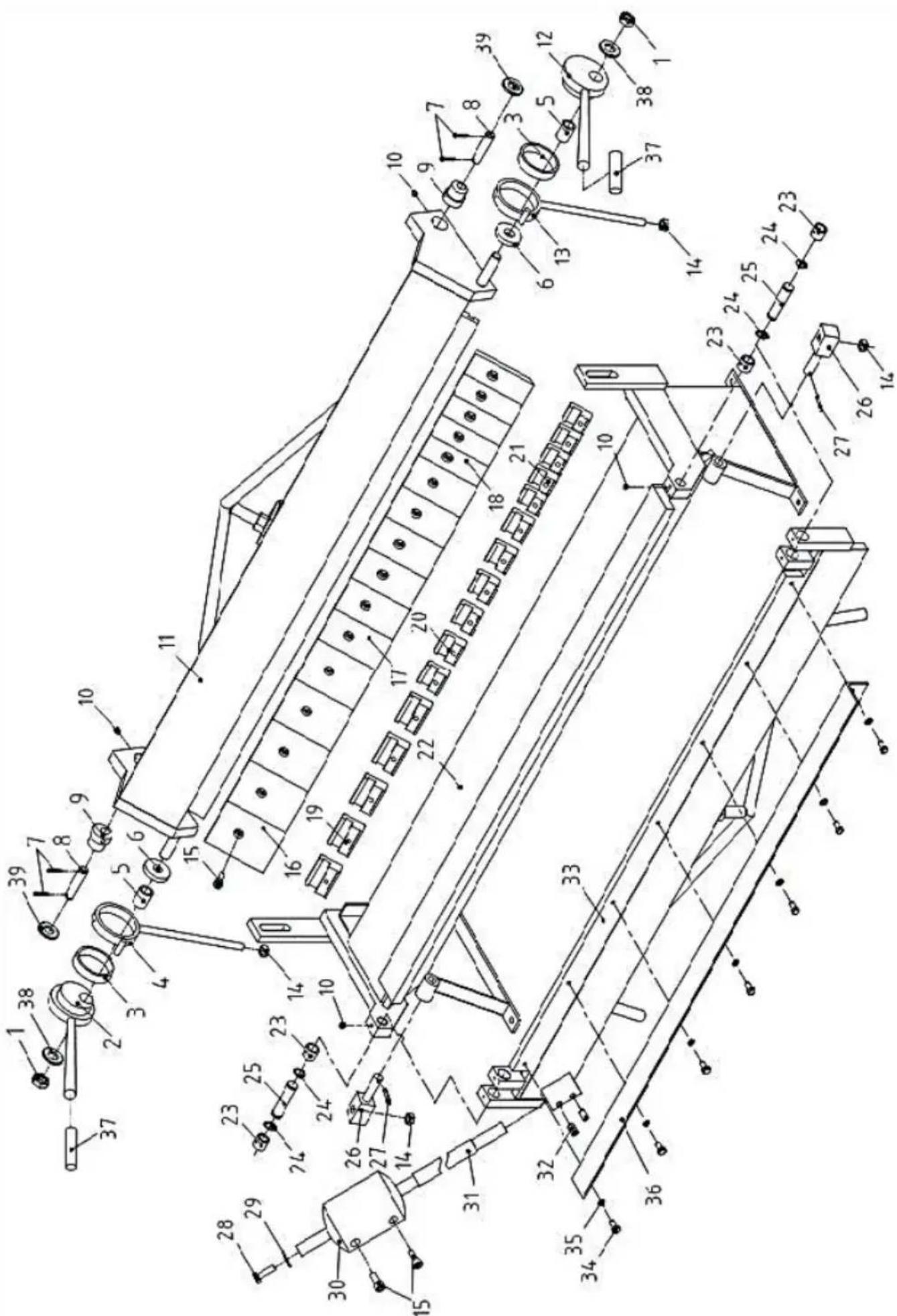

Referentie.	Beschrijving	AANTAL.
1	Moer M18	2
2	Linker excentrische handgreep	1
3	Grote wasmachine	2
4	Linker drijfstang	1
5	Wasmachine	2
6	Afstandsbus	2
7	Splitpen φ4X25	4
8	Pen φ16X70	2
9	Excentrische as	2
10	Stelschroef M8X8	4
11	Bovenste matrijsframe	1
12	Rechter excentrische handgreep	1
13	Rechter drijfstang	1
14	M12	4
15	M10X25	18
16	Remblokken 4"	5
17	Remblokken 3"	6
18	Remblokken 2"	5
19	Klemplaat 63mm	5
20	Klemplaat 45mm	6

Referentie.	Beschrijving	AANTAL.
21	Klemplaat 34mm	5
22	Kader	1
23	Geval	4
24	Schachtring Φ18	4
25	Schacht	2
26	Schacht	2
27	Splitpen φ5X25	2
28	Zeskantbout M10X35	1
29	Vlakke pakking Φ10	1
30	Tegengewicht	1
31	Tegengewichtstang	1
32	Stelschroef M12X20	2
33	Buigend blad	1
34	Zeskantbout M8X16	7
35	Φ8	7
36	Limiethoekplaat	1
37	Handvatgreep	2
38	Φ18	2
39	Φ16	2
