MANUALE UTENTE W-1.0X610A Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PIEGATURA A MANO MANUALE OPERATIVO

MODELLO: W-1.0X610A

Il Pan & Box Brake viene spedito dal produttore in una cassa di compensato accuratamente imballata. Ispezionare attentamente il prodotto all'apertura della confezione.

Dopo aver disimballato l'unità, ispezionarla attentamente per eventuali danni che potrebbero essersi verificati durante il trasporto. Controllare eventuali parti allentate, mancanti o danneggiate. Segnalare immediatamente le parti mancanti al rivenditore.

In caso di danni, i reclami per danni causati dal trasporto devono es presentati al corriere e sono di responsabilità dell'utente.

Specifiche

Il modello W-4816Z Pan & Box Brake è azionato manualmente ed è grado di piegare fino a 16 ga. (1,52 mm) di acciaio dolce e 20 ga. mm) di acciaio inossidabile x 48 " (1219 mm) di lunghezza, consente realizzare teglie, canali, angoli e altre forme. I contrappesi regolabili consentono all'operatore di bilanciare la foglia di piegatura in modo chi corrisponda allo spessore del materiale. È incluso un calibro di arresto regolabile per consentire all'operatore di eseguire piegature ripetute.

Modello.... W-1.0 X 610A

Lunghezza di piegatura 24 "

(610 mm)

Spessore di piegatura ....

20Ga (1mm)

Angolo di piegatura 0 -

3 5 °

SALVA QUESTE ISTRUZIONI

Grazie per aver acquistato il nostro freno a disco e a disco W-48162 di provare a utilizzare il tuo nuovo utensile, leggi attentamente queste

istruzioni. Queste istruzioni ti serviranno per le avvertenze di sicurezza precauzioni, assemblaggio, operazione, procedure di manutenzione, elenco dei componenti e schemi. Conservare il numero della fattura insieme a queste istruzioni. Scrivere il numero della fattura sul lato in della copertina anteriore. Conservare le istruzioni e la fattura in un lu sicuro, luogo asciutto per riferimento futuro.

Informazioni generali sulla sicurezza

ATTENZIONE

Per tuo Proprio sicurezza, Leggere Tutto Di IL istruzioni E precauzion operativo attrezzo.

NORME DI SICUREZZA

1. Indossare indumenti adeguati. Non indossare indumenti larghi, guanti cravatte, anelli, braccialetti o altri gioielli che potrebbero impigliarsi nelle parti mobili della macchina.
2. Indossare una mascherina protettiva per contenere i capelli lunghi.
3. Indossare scarpe antinfortunistiche con suole antiscivolo.
4. Indossare occhiali di sicurezza. Gli occhiali di uso quotidiano hanno lenti resistenti agli urti. NON sono occhiali di sicurezza.
5. Siate vigili e pensate con chiarezza. Non usate mai utensili quando stanchi, intossicati o quando assumete farmaci che causano sonnolenza
6. Mantenere pulita l'area di lavoro. Le aree di lavoro disordinate favoriscono gli incidenti.
7. L'area di lavoro deve essere adeguatamente illuminata.
8. Mantenere i visitatori a una distanza di sicurezza dall'area di lavori
9. Tenere i bambini fuori dal posto di lavoro. Rendere l'officina a proc bambino. Utilizzare lucchetti per impedire qualsiasi uso involontario deg utensili.
10. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
11. Quando gli utensili non sono in uso, riporli in un luogo asciutto fuori dalla portata dei bambini. Ispezionare gli utensili prima di riporli

prima di riutilizzarli. 12. Conservare le etichette e le targhette dei pro- Queste contengono importanti informazioni sulla sicurezza.

1. Utilizzare l'utensile giusto per il lavoro. NON tentare di forzare un utensile o accessorio a svolgere il lavoro di un grande utensile industriò NON utilizzare un utensile per uno scopo per il quale non è stato concepito.
2. Non forzare l'utensile. La tua macchina svolgerà un lavoro migliore sicuro se utilizzata come

previsto. NON utilizzare accessori inappropriati nel tentativo di superare capacità nominale della macchina.

1. Sovraccarico della macchina. Sovraccaricando la macchina si possor causare lesioni dovute a parti volanti. NON superare le capacità della macchina specificate.
2. Utilizzo della macchina. NON utilizzare il freno come pressa o uter schiacciamento.
3. Bordi del materiale di ravvivatura. Prima di piegare la lamiera, smu e sbavare sempre tutti i bordi taglienti.
4. Bordi del materiale di ravvivatura. Prima piegatura lamiera, sempre smussatura e sbavare tutti gli spigoli vivi.
5. Regolazioni della lama e manutenzione. Tenere sempre le lame nitid opportunamente regolato per prestazioni ottimali.7. Controllare la presenza di parti danneggiate. Prima utilizzando qualsiasi utensile o macchina, con attenzione controllare qualsiasi parte che sembra danneggiata. Controlla l'allineamento e la legatura di parti mobili che possono compromettere corretto funzionamento funzionamento della macchina

AVVERTIMENTO

IL avvertenze , avvertenze , e istruzioni discusso In Questo istruzione manuale non può copertina Tutto possibile condizioni O situazioni Quello accadere . dovere Essere inteso di IL operatore Quello comune senso Attenzione Sono fattori Quale non può Essere costruito in Questo prod dovere Essere fornito di IL operatore .

Importante:

La macchina potrebbe essere spedita con uno strato di olio ceroso antiruggine e grasso sulle superfici metalliche esposte non verniciate. I rimuovere questo rivestimento protettivo, utilizzare uno sgrassatore o un detergente solvente. Per una pulizia accurata o completa,

occasionalmente sarà necessario rimuovere alcune parti. NON USARE acetone o detergente per freni poiché potrebbero danneggiare le supe verniciate.

Quando si utilizza un prodotto detergente, seguire le istruzioni riportate sull'etichetta del produttore. Dopo la pulizia, per proteggerle, strofinare superfici metalliche non verniciate con un leggero strato di olio o gra qualità.

AVVERTIMENTO

FARE NON UTILIZZO benzina O altro petrolio prodotti A pulito IL macchina . Essi Avere Basso flash punti E Potere esplodere O causa

ATTENZIONE

Quando usando pulizia solventi lavoro In UN ben ventilato zona. Molti pulizia solventi Sono tossico Se inalato.

Assemblea

IMPORTANTE:

Considera quanto segue quando guardi per una posizione adatta per posizionare il macchina:

1. Peso complessivo della macchina.
2. Peso del materiale in lavorazione.
3. Dimensioni del materiale da lavorare tramite la macchina.
4. Spazio necessario per supporti ausiliari, tavoli da lavoro o altri macchinari.
5. Distanza da muri e altri ostacoli.
6. Mantenere un'area di lavoro adeguata attorno alla macchina per ma di sicurezza.
7. Illuminare bene l'area di lavoro con luci adeguate.
8. Mantenere il pavimento pulito dall'olio e assicurarsi che non sia scivoloso.
9. Rimuovere regolarmente i materiali di scarto e di scarto e assicura che il lavoro
   l'area è libera da oggetti ostruzionistici.
10. Se si devono alimentare nella macchina lunghe lunghezze di mate assicurarsi che non si estendano in nessun corridoio.

Prima di iniziare il montaggio, prendere nota delle seguenti precauzioni

e suggerimenti.

1. La macchina è imbullonata al pallet? Prima di tentare una qualsias procedure di assemblaggio rimuovere tutte le parti allentate e l'hardwa svitare la macchina dal pallet.

2. LIVELLAMENTO: la macchina deve essere posizionata su un pavim

in cemento piano.

Prima di posizionare la macchina, è necessario predisporre i dispositivi fissaggio.

La precisione di qualsiasi macchina dipende dal posizionamento preciso alla superficie di montaggio.

1. PAVIMENTO: Questo strumento distribuisce una grande quantità di peso su una piccola superficie

area. Assicurarsi che il pavimento sia in grado di sostenere il peso da la macchina, il materiale di lavoro e l'operatore. Il pavimento dovrebbe anche essere

una superficie piana. Se l'unità traballa o ondeggia una volta posizioni assicurarsi di

eliminare utilizzando dei distanziali.

1. SPAZI DI LAVORO: tenere in considerazione le dimensioni del materiale da elaborare. Assicurati di lasciare abbastanza spazio per te per far funzionare la macchina liberamente .

Ancoraggio della macchina

1. Posizionare la macchina un pavimento in cemento solido e livellato.

2. Mantenere una distanza sicurezza attorno alla macchina.

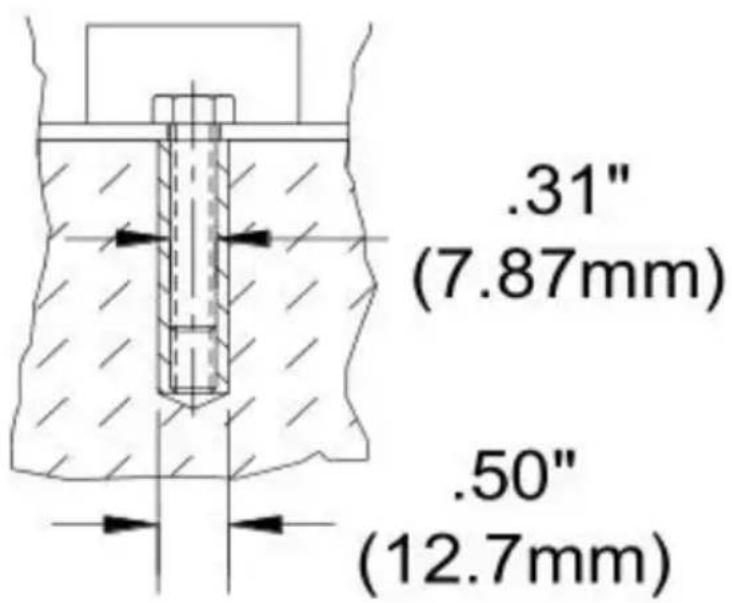

3. Ancorare la macchina a pavimento, come mostrato nello schema, utilizzando bulloni e tasselli ad espansione o tiranti annega che si collegano attraverso fori nella base del supporte

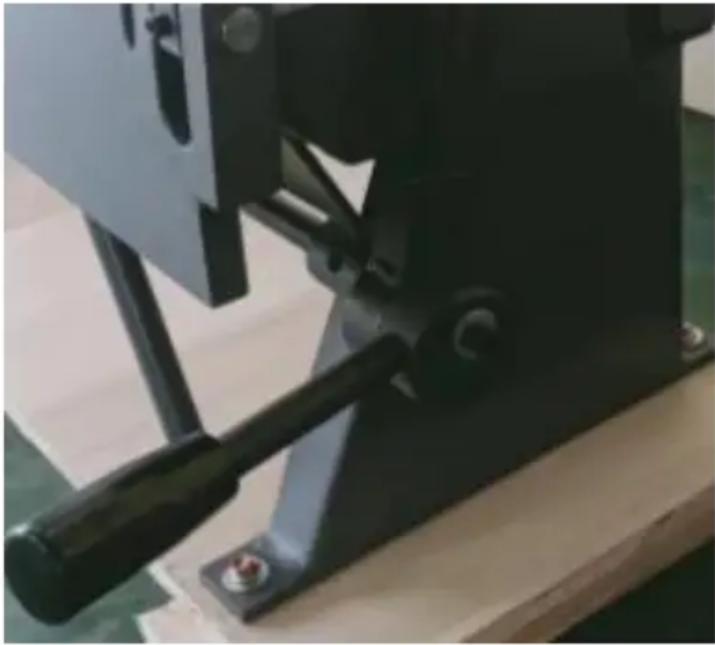

Fissaggio del contrappeso

1. Avere un aiutante tenere il contrappeso.
2. Allentare i due bulloni esagonali e far scorrere l'asta del contrappeso nel del ricevitore.
3. Quando l'asta è a filo con la parte inferiore del ricevitore, serrare la vite esagonale bulloni.(Fig.2)

FARE NON utilizzo IL contrappeso maniglia A aumentare IL piegatura fi Tu Maggio danno IL cerniere O IL piegatura foglia .

Regolazione dell'asta di arresto

L'asta di arresto viene utilizzata per la piegatura ripetuta quando si desidera la piegatura foglia per fermarsi allo stesso posizione ogni vol

1. Allentare il dado di fermo e la rondella ed effettuare la curvatura, fermandosi nella parte superiore della curva.

2. Serrare il dado e la rondella fino al blocco di arresto.

3. Ora è possibile ripetere l'angolo di piegatura fino a quando l'opera non lo reimposta.

Regolazione dell'arretramento

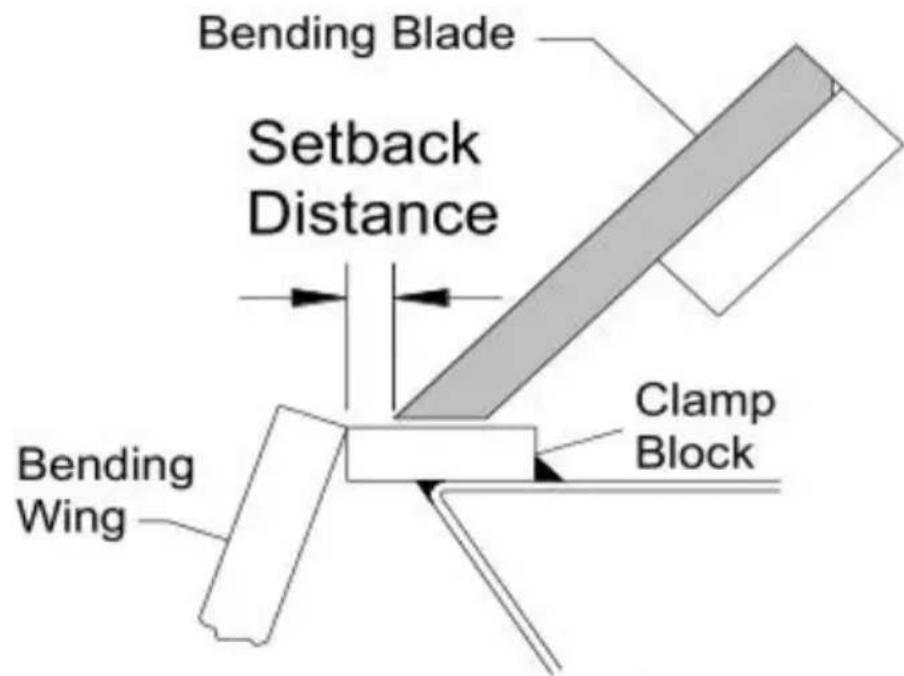

Il setback è la distanza dal bordo anteriore del dito al bordo anterior blocco di serraggio come mostrato in figura. Questa distanza è determinata dal calibro (spessore) della parte del pezzo e dal raggio interno della curva. Il setback è in genere 1- 1/2-2 volte lo spessore materiale. (Fig.4)

1. Per effettuare la regolazione, assicurarsi che tutte le dita siano correttamente allineate tra loro e che il gruppo di fissaggio non sia b in posizione abbassata.

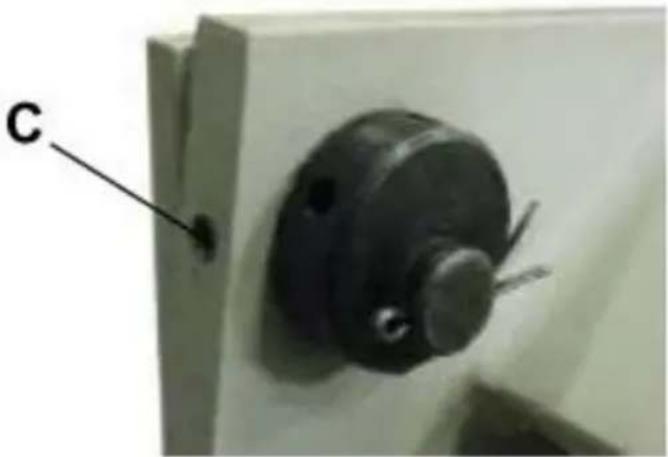

2. Allentare le viti di fissaggio (C) nella parte posteriore del gruppo di fissaggio (Fig. 5).
3. Inserisci uno strumento, come una brugola chiave inglese in uno de dei raggi del mozzo eccentrico e ruotarla, spostando così il gruppo d fissaggio in avanti o indietro.
4. Quando le dita sono alla corretta distanza di arretramento e parallebordo del blocco di serraggio, serrare le viti di fissaggio (C).

Regolazione della pressione di serraggio

ATTENZIONE

1. Una pressione di serraggio eccessiva può “precaricare” e deformare permanente il freno.
2. NON piegare materiali più pesanti della capacità nominale, anche in lunghezze più corte.
3. Utilizzare materiale con bordi squadrati (un bordo arrotolato causerà curvatura).
4. Piegare un oggetto rotondo può deformare o intaccare il bordo del
5. Regolare la pressione di serraggio in base al calibro del metallo.
6. Non utilizzare una prolunga per tubi sulle barre di serraggio per o leva maggiore.

Potrebbe essere necessario regolare la pressione di serraggio in base variazioni dello spessore del pezzo. Una pressione adeguata dovrebbe presentare una resistenza media quando si tira indietro la/le maniglia/e fissaggio. Alla fine della corsa dovrebbe verificarsi un bloccaggio defini del pezzo sotto la lamina di serraggio.

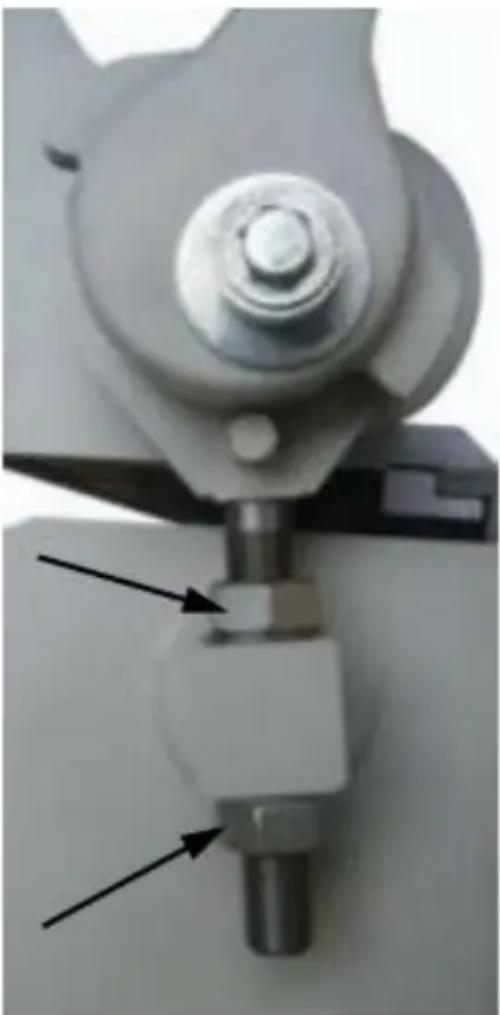

Per regolare la pressione, spostare verso l'alto o verso il basso i da sull'albero di collegamento filettato.

1. Per regolare la pressione di serraggio, serrare entrambi i lati della lamina di serraggio con un pezzo di pezzo nel freno.

UN. Se la pressione di serraggio sembra leggero e il pezzo è allenta morsetto, spostare i dadi di regolazione VERSO L'ALTO.
b. Se la pressione di serraggio sembra dura e non riesci a bloccare maniglie, sposta i dadi di regolazione verso il BASSO.
c. Una volta che la pressione è corretta, non sono necessarie ulteriori regolazioni per questa parte di spessore. (Quando si cambia spessore potrebbe essere necessario effettuare nuovamente la regolazione.)
2. Rimuovere il pezzo da sotto la foglia di serraggio, bloccare la fog le maniglie e allentare la pressione sul dado superiore.
3. Sbloccare la lamina di serraggio e ruotare il dado inferiore di 12 direzione desiderata.
4. Bloccare la foglia di serraggio, serrare nuovamente il dado superior ripetere il passaggio 1 sopra descritto fino a raggiungere la pressione desiderata.

Allineamento del morsetto (da un'estremità all'altra)

Eseguire una curva di prova a 90° a circa 50,8 mm da ciascuna es della macchina. Impilare le strisce piegate una sopra l'altra e verificare siano piegate allo stesso grado.

Se una striscia è troppo piegata, aumentare la distanza di arretramento quel lato. Se una striscia è troppo piegata, diminuire la distanza di arretramento su quel lato. Di nuovo, spostare la regolazione dell'arretramento oltre il punto di arretramento desiderato e quindi in a per rimuovere il gioco.

Allineamento dell'ala piegata

La precisione della piegatura dipende dalla superficie superiore della for di piegatura e dall'ala di piegatura attaccata che deve essere a filo c superficie superiore del blocco di serraggio quando la foglia di piegatu in posizione abbassata. Se si ritiene che sia necessaria una regolazio contattare il team di assistenza locale o il produttore.

Operazione

Quando esecuzione di base operazioni di piegatura Esso È importante Quello le dita Di IL freno Sono parallelo con il bordo Di IL serraggio bloccare. An Fare Sicuro Voi Avere IL arretramento appropriato E serraggio pressione impostato per il spessore materiale essendo piegato.

ATTENZIONE

Indossare sempre protezioni per gli occhi con protezioni laterali, calzature sicurezza e guanti in pelle per proteggersi da sbavature e bordi taglient

ATTENZIONE

Tenere mani e dita lontane dalla trave di serraggio. Posizionarsi sul lat macchina per evitare di essere colpiti dal grembiule di piegatura quando per piegarsi.

ATTENZIONE

Quando si maneggiano fogli grandi e pesanti, assicurarsi che siano adeguatamente supportati.

Piegatura della lamiera

1. Sollevare e ruotare la maniglia di serraggio (senso orario) per solle gruppo di serraggio.
2. Inserire il pezzo tra il blocco di serraggio e le dita del freno.
3. Allineare le dita del gruppo di fissaggio alla linea di piegatura trac sul pezzo e bloccare in posizione tirando indietro la maniglia del mor

NOTA

FARE NON forza IL serraggio maniglia. IL presa pressione soltanto Essere stretto Abbastanza A Presa IL foglio metallo da in movimento piegatura.

1. Tirare verso l'alto le maniglie della foglia piegata finché la parte d pezzo non ha raggiunto la
   angolo di piegatura desiderato.

2. Abbassare la foglia piegata, sollevare il gruppo di fissaggio e rimul la parte piegata.

3. Se si esegue la piegatura di scatole e teglie, scegliere dita che corrispondano il più possibile alle dimensioni del pezzo finito.

TOLLERANZA DI CURVATURA

Per piegare lamiera accuratamente, sarà necessario considerare la lunghezza totale di ogni curva. Questo è definito tolleranza di curvatur Sottrare la tolleranza di piegatura dalla somma delle dimensioni estern del pezzo per ottenere la lunghezza o la larghezza complessiva effetti del pezzo. A causa delle differenze nella durezza della lamiera, e se curvatura è fatta nel senso della venatura o contro di essa, a volte necessario fare delle concessioni precise per tentativi ed errori. Tuttavi tolleranze di piegatura per uso generale possono essere ricavate dai manuali di lavorazione dei metalli o da Internet.

Il ritorno elastico, noto anche come recupero elastico, è il risultato de metallo che vuole tornare alla sua forma originale dopo aver subito compressione e allungamento. Dopo che la foglia piegata viene rimoss dal metallo e il carico viene rilasciato, la parte del pezzo si rilassa, costringendo la parte piegata del metallo a tornare leggermente alla s forma originale.

La chiave per ottenere l'angolo di piegatura corretto è piegare un po' troppo il metallo e lasciarlo tornare elastico all'angolo desiderato. Tutti metalli presentano una certa quantità di ritorno elastico.

SELEZIONE DEI MATERIALI

ATTENZIONE

Il cliente deve accertarsi che i materiali lavorati dalla macchina NON si potenzialmente pericolosi per l'operatore o per il personale che lavora n vicinanze.

Quando si selezionano i materiali, tenere a mente queste istruzioni: 1. Il materiale deve essere pulito e asciutto. (senza olio)

1. Il materiale deve avere una superficie liscia per poter essere lavor facilmente.
2. Le proprietà dimensionali del materiale devono essere costanti e ne superare i valori di capacità della macchina.
3. La struttura chimica del materiale deve essere coerente.
4. Se possibile, acquistare acciaio certificato dallo stesso fornitore.

LUBRIFICAZIONE E MANUTENZIONE

AVVERTIMENTO

La manutenzione deve essere eseguita regolarmente da personale qualif Seguire sempre le opportune precauzioni di sicurezza quando si lavora prossimità di qualsiasi macchinario.

1. Controllare quotidianamente la presenza di eventuali elementi non s condizioni e risolverle immediatamente.
2. Controllare che tutti i dadi e i bulloni siano serrati correttamente.
3. Pulire settimanalmente la macchina e l'area circostante.
4. Lubrificare i componenti filettati e i dispositivi scorrevoli.
5. Applicare un lubrificante antiruggine su tutte le superfici non vernici

Porti petroliferi

Utilizzando una lattina d'olio di buona qualità Olio #30W, applicare 5-6 gocce in ogni delle porte su entrambe le estremità del macchina. Ripetere settimanalmente o più spesso spesso a seconda dell'uso.Pulire eventuale olio in eccesso.

Corretto manutenzione Potere aumento IL vita aspettativa Di tuo macci

RISOLUZIONE DEI PROBLEMI

COLPA	CAUSA PROBABILE	RIMEDIO
PIEGHE IMPRECISE	1. Le dita non sono allin2. La distanza di arretramento non è uguale da un lato all'altro3. Il gruppo di serraggio trattiene saldamente il pez	Seguire la corretta procedura di allineamen delle dita.Misurare con precisione la distanza e impostare conseguenza.Regolare nuovamente la pressione di serraggio.
FOGLIA PIEGATA DIFFICILE DA SOLLEVARE E PIEGARE.	1. Superamento dei limiti flessione del freno.2. Il contrappeso non è s foglia.	Non piegare materiali spessi di quelli per cui macchina è stata progettata.Fissare il contrappeso ridurre la forza necessa per sollevare la foglia piegata.

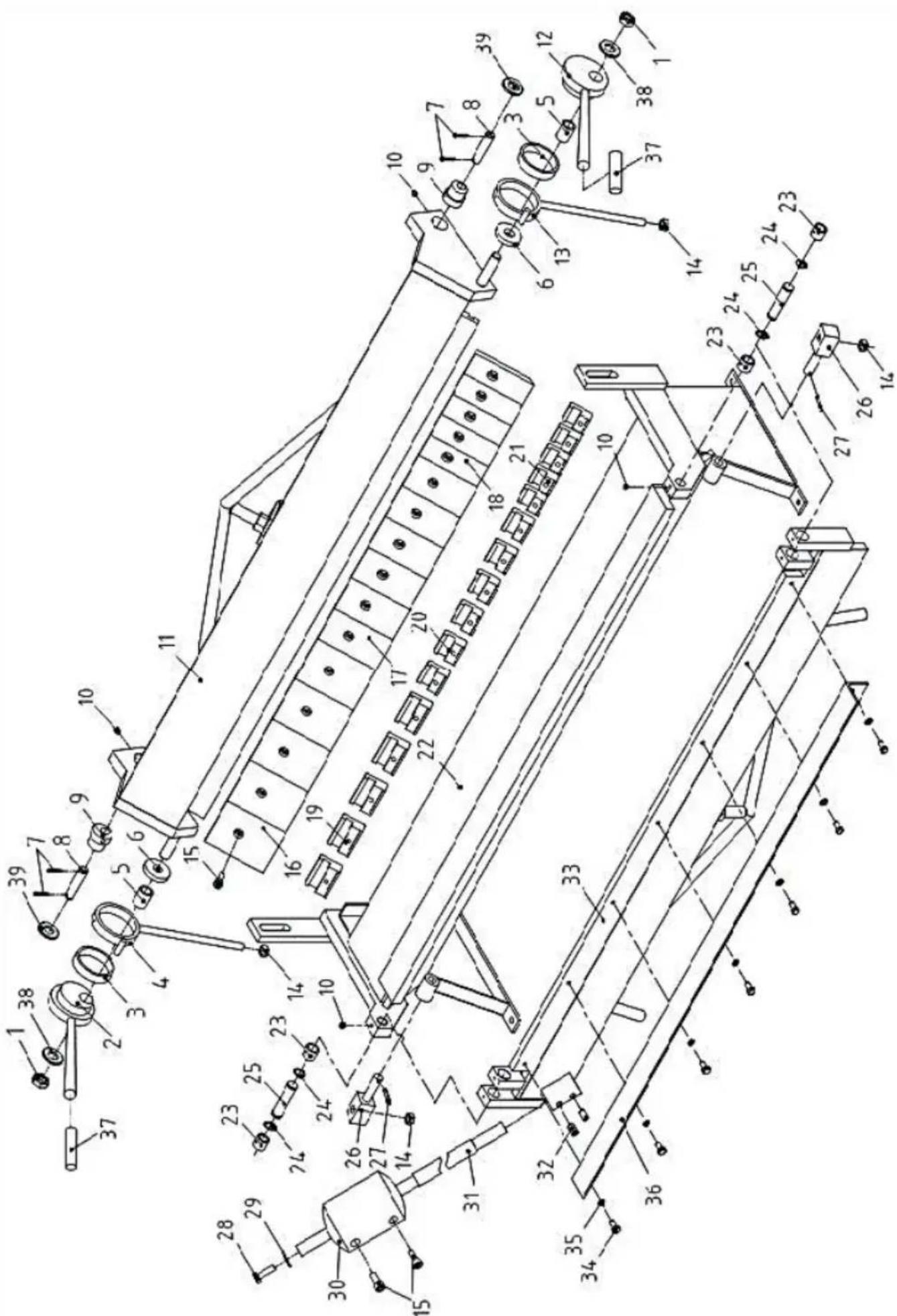

Rif.	Descrizione	QTY.
1	Dado M18	2
2	Maniglia eccentrica sinistra	1
3	Grande lavatrice	2
4	Biella sinistra	1
5	Rondella	2
6	Boccola distanziatrice	2
7	Coppiglia φ4X25	4
8	Perno φ16X70	2
9	Albero eccentrico	2
10	Vite di fissaggio M8X8	4
11	Telaio superiore	1
12	Maniglia eccentrica destra	1
13	Biella destra	1
14	M12	4
15	M10X25	18
16	Freno muore 4"	5
17	Freno muore 3"	6
18	Freno muore 2"	5
19	Piastra di serraggio 63mm	5
20	Piastra di serraggio 45mm	6

Rif.	Descrizione	QTY.
21	Piastra di serraggio 34m	5
22	Telaio	1
23	Caso	4
24	Anello albero Φ18	4
25	Lancia	2
26	Lancia	2
27	Coppiglia φ5X25	2
28	Bullone esagonale M10X35	1
29	Guarnizione piatta Φ10	1
30	Contrappeso	1
31	Asta del contrappeso	1
32	Vite di fissaggio M12X2	2
33	Foglia piegata	1
34	Bullone esagonale M8X16	7
35	Φ8	7
36	Piastra angolare limite	1
37	Impugnatura Maniglia	2
38	Φ18	2
39	Φ16	2
