MODE D'EMPLOI XC2523 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
ENSEMBLE DE PILOTES DE ROULEMENT ET DE JOINT
MODÈLE : XC2523
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.
Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
ROULEMENT ET JOINT
ENSEMBLE DE PILOTES
Modèle : XC2523
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
ServiceClient@vevor.com
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
Sécurité et avertissement
Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer,
d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et
Le non-respect de ces instructions peut entraîner la mort, des blessures corporelles ou des dommages matériels.
Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et
bien éclairé et éloignez les spectateurs et les enfants de la zone de travail. Portez des
lunettes de sécurité homologuées ANSI, des gants de travail robustes et des chaussures de sécurité pendant
l'utilisation. Utiliser uniquement
comme prévu. Avant chaque utilisation, inspecter l'état général du produit. Vérifier l'absence de pièces
cassées, fissurées ou pliées, de pièces desserrées ou manquantes et toute condition pouvant affecter le bon fonctionnement du produit. Après
chaque utilisation, essuyez avec un chiffon propre. Ensuite, rangez le produit dans un endroit sûr et sec.
endroit hors de portée des enfants et autres personnes non autorisées.
Assurez-vous que seules des pièces d'origine sont utilisées pour le remplacement et
la réparation. Maintenez les outils en bon état et propres pour une utilisation optimale et plus sûre.
performance.
Caractéristiques
| Série de modèles | XC2523 |
| Diamètre extérieur maximal (mm) | 74 |
| Diamètre extérieur minimal (mm) | 18 |
| Poids net (kg) | 8.05 |
| Poids brut (kg) | 8.64 |

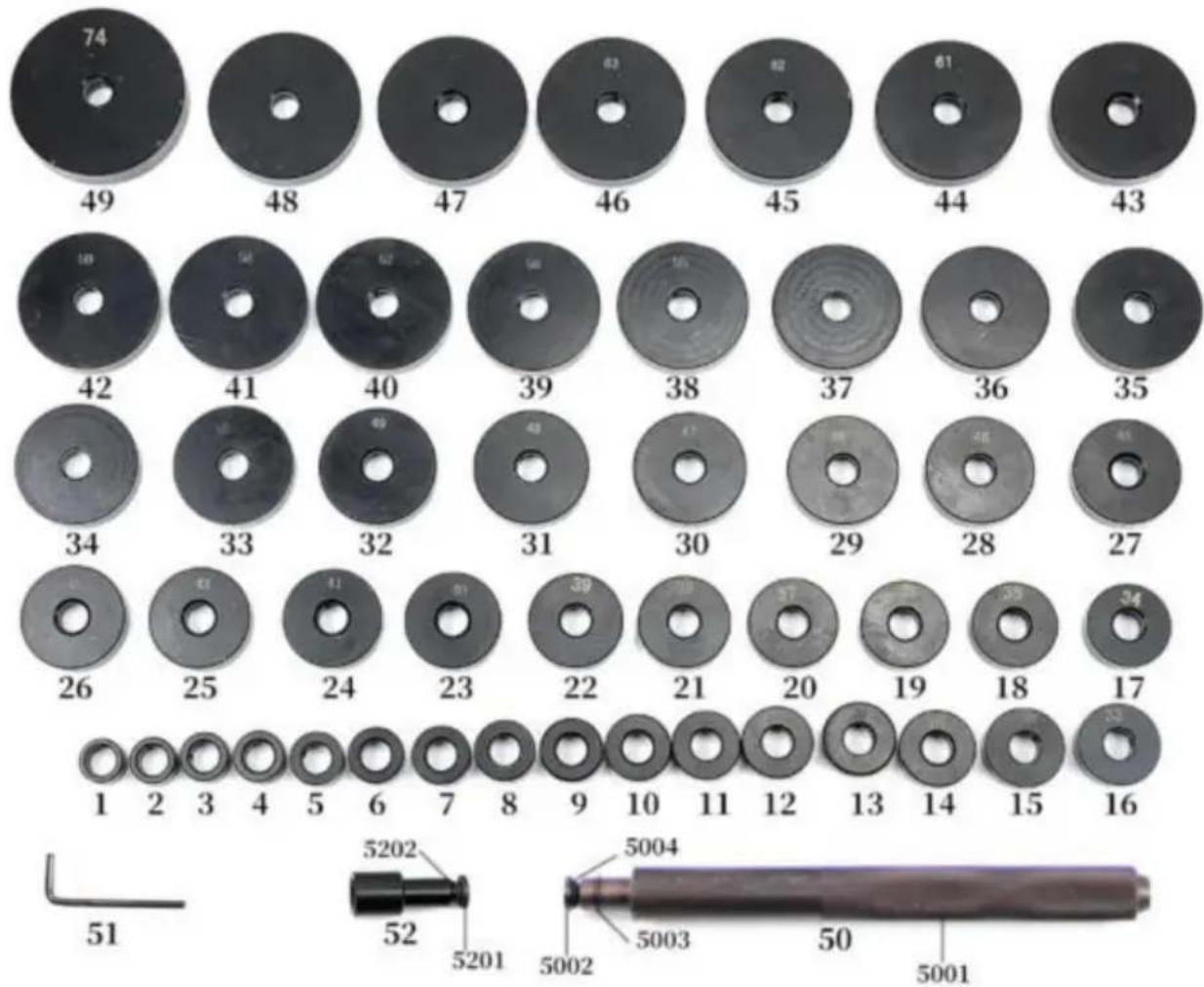

Figure du produit
other
| Item | Value | |---|---| | 74 | 49 | | 48 | 48 | | 47 | 47 | | 46 | 46 | | 45 | 45 | | 44 | 44 | | 43 | 43 | | 10 | 10 | | 42 | 42 | | 41 | 41 | | 40 | 40 | | 39 | 39 | | 38 | 38 | | 37 | 37 | | 36 | 36 | | 35 | 35 | | 34 | 34 | | 33 | 33 | | 32 | 32 | | 31 | 31 | | 30 | 30 | | 29 | 29 | | 28 | 28 | | 27 | 27 | | 26 | 26 | | 25 | 25 | | 24 | 24 | | 23 | 23 | | 22 | 22 | | 21 | 21 | | 20 | 20 | | 19 | 19 | | 18 | 18 | | 17 | 17 | | 1 | 1 | | 2 | 2 | | 3 | 3 | | 4 | 4 | | 5 | 5 | | 6 | 6 | | 7 | 7 | | 8 | 8 | | 9 | 9 | | 10 | 10 | | 11 | 11 | | 12 | 12 | | 13 | 13 | | 14 | 14 | | 15 | 15 | | 16 | 16 | Legend: - Top row: Values (e.g., '74', '48', '47', etc. - Bottom row: Numbers (e.g., '5202', '5004', '5003', '5001') with corresponding values (e.g., '51', '52', '5201').Figure 1
| Partie | Description | Image | Quantité |
| 1 | Connecteur de disque |  | 1 |
| 2 | Poignée | 1 | |
| 3 | Vis |  | 1 |
| 4 | Clé hexagonale |  | 1 |
| 5 | avec joint torique (Φ 9*1,9) |  | 4 |
| 6 | Joint torique (Φ 11*1,5) |  | 4 |
| 7 | Disques de 18 mm à 65 mm (pas de taille en (incréments de 1 mm) et 74 mm. |  | 49 |

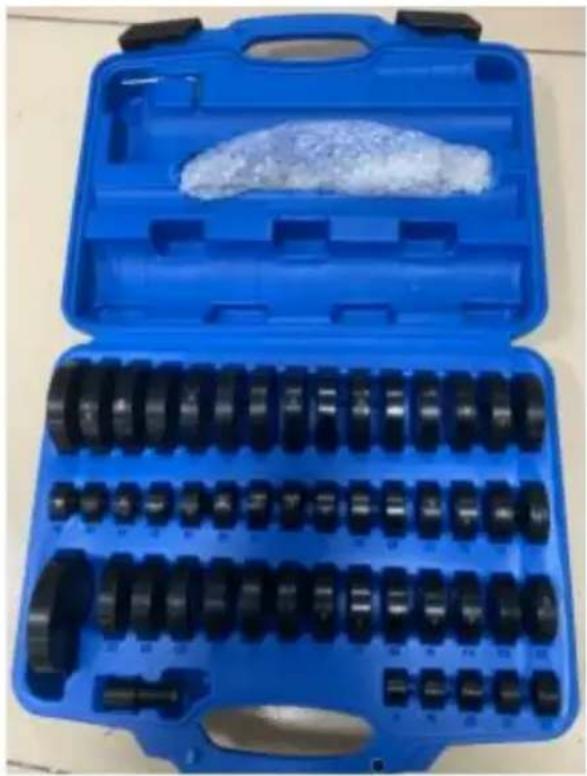

| 8 | Boîte de rangement |  | 1 |
Instructions

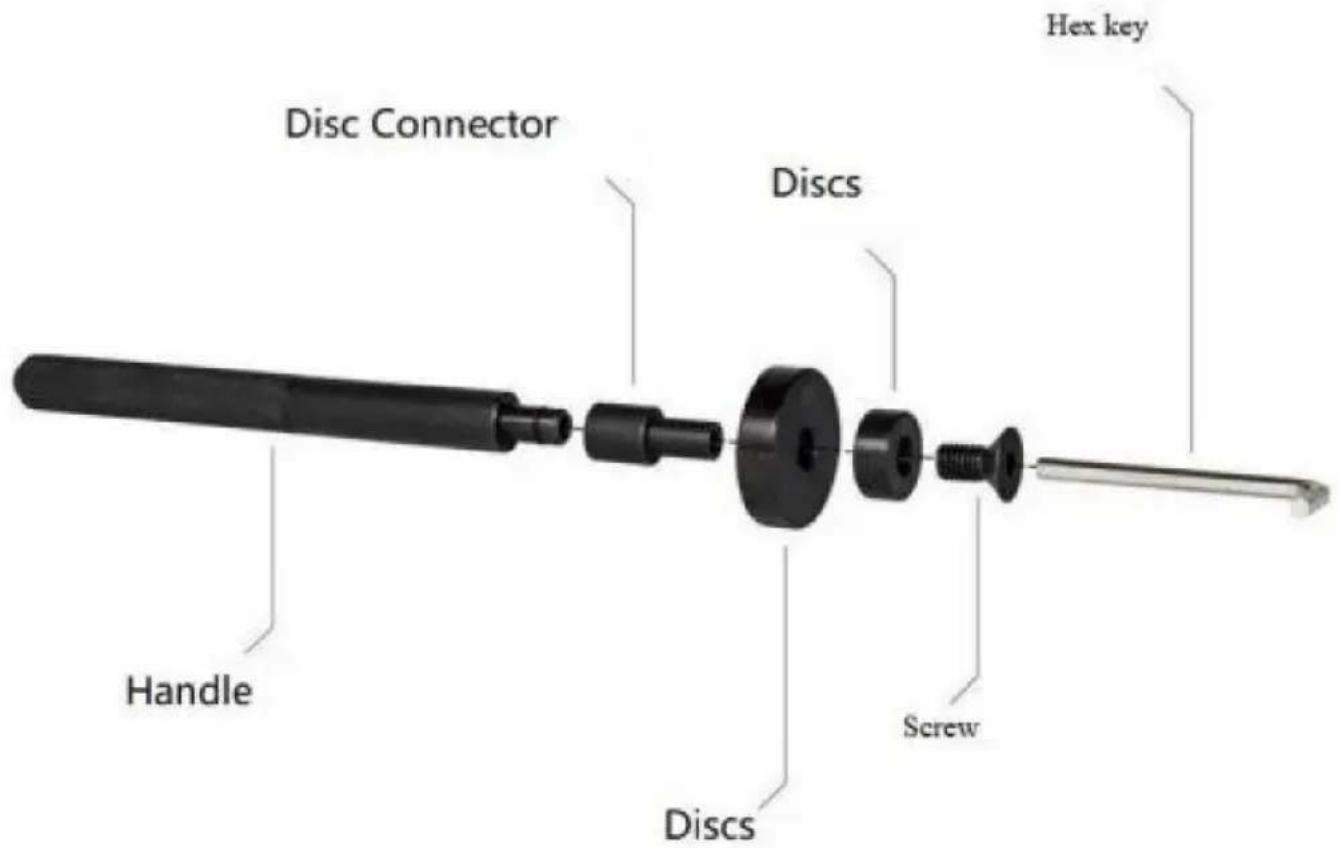

A. Retirez la vis de la poignée métallique ou du raccord rapide arbre.


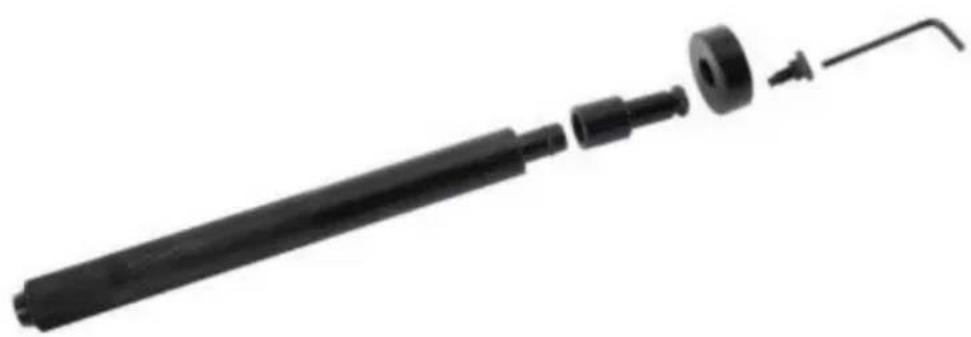

B. Choisissez la taille appropriée des disques en acier et placez-les dans le Poignée.

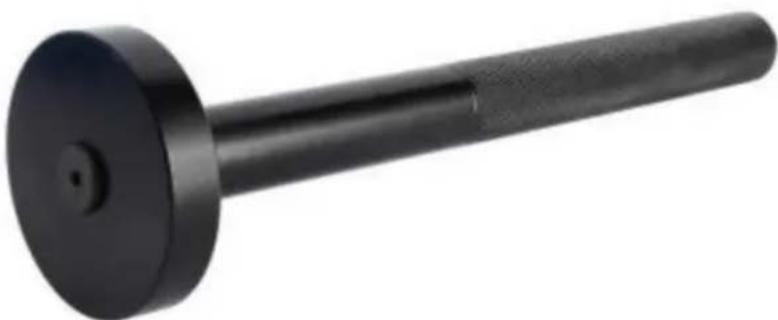

C. Bloquer la vis avec la clé à vis.

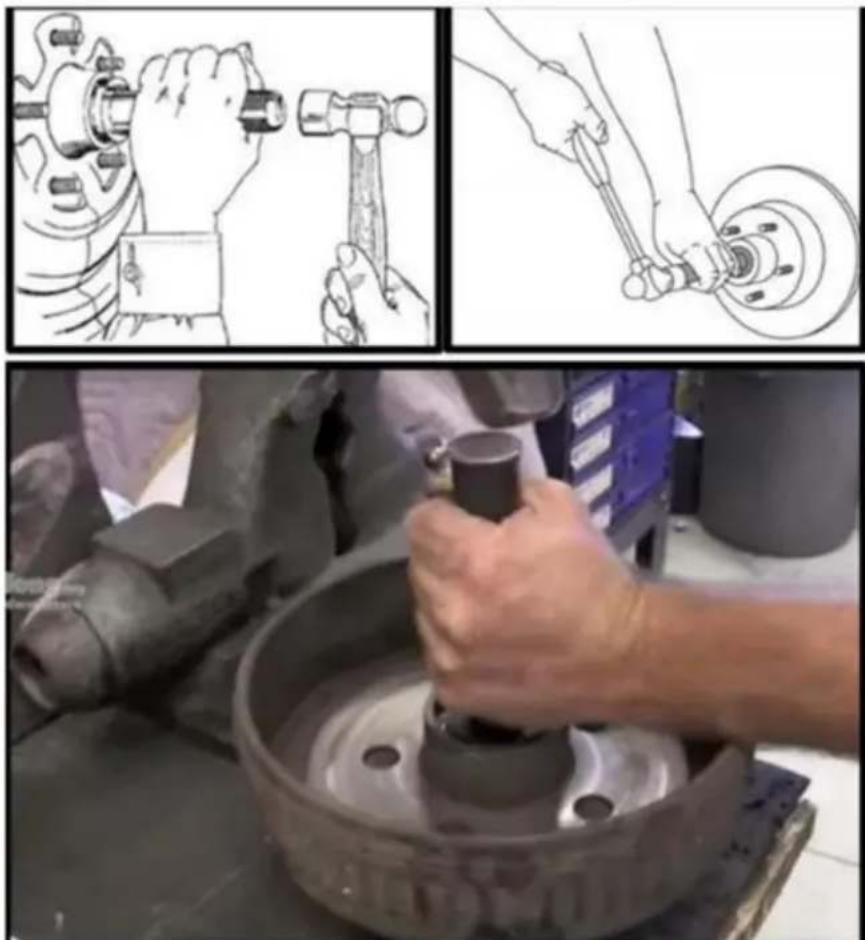

D. Montez le roulement, la bague, les bagues d'étanchéité ou le caoutchouc avec un marteau ou une presse hydraulique.
E. Frappez le tournevis directement sur la tête - NE frappez PAS l'outil de manière décentré ou en biais.
Figure 6

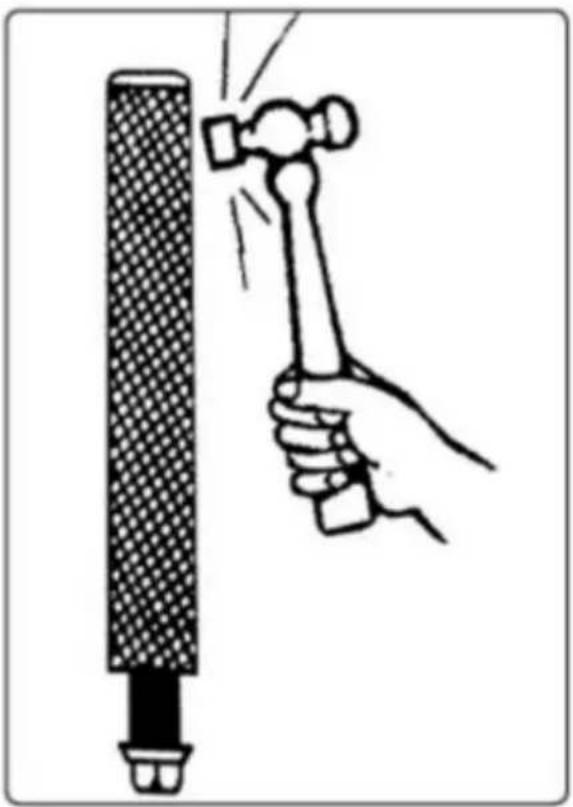

F. N'utilisez PAS le tournevis s'il est plié, ébréché, s'il a une tête en forme de champignon ou est autrement endommagé.
Figure 7
G. NE PAS frapper le côté du corps du conducteur.
