BRUKSANVISNING XC2523 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
LAGER OCH TÄTNINGSDRIVARE SET
MODELL: XC2523
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE
LAGER OCH TÄTNING DRIVER SET
Modell: XC2523
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
CustomerService@vevor.com
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
Säkerhet och varning
ÿ Läs och förstå hela denna manual innan du monterar, installerar, använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.
ÿ När du monterar och använder denna produkt, håll arbetsområdet rent och väl upplysta och håll åskådare och barn borta från arbetsområdet. ä Bär ANSI-godkända skyddsglasögon, kraftiga arbetshandskar och skyddsskor under
användning. ÿ Använd endast
på avsett sätt. ä Inspektera produktens allmänna skick före varje användning. Kontrollera om det finns trasiga, spruckna eller böjda delar, lösa eller saknade delar och alla tillstånd som kan produktens korrekta funktion. ä Efter varje
användning, torka av med en ren trasa. Förvara sedan produkten på ett säkert, torrt sätt plats utom räckhåll för barn och andra icke-auktoriserade personer.
ÿ Se till att endast äkta delar används för utbyte och reparation. ÿ Håll verktygen i gott och rent skick för optimalt och säkrast prestanda.
Specifikationer
| Modellserie | XC2523 |
| Max ytterdiameter (mm) | 74 |
| Min ytterdiameter (mm) | 18 |
| Nettovikt (kg) | 8.05 |
| Bruttovikt (kg) | 8,64 |

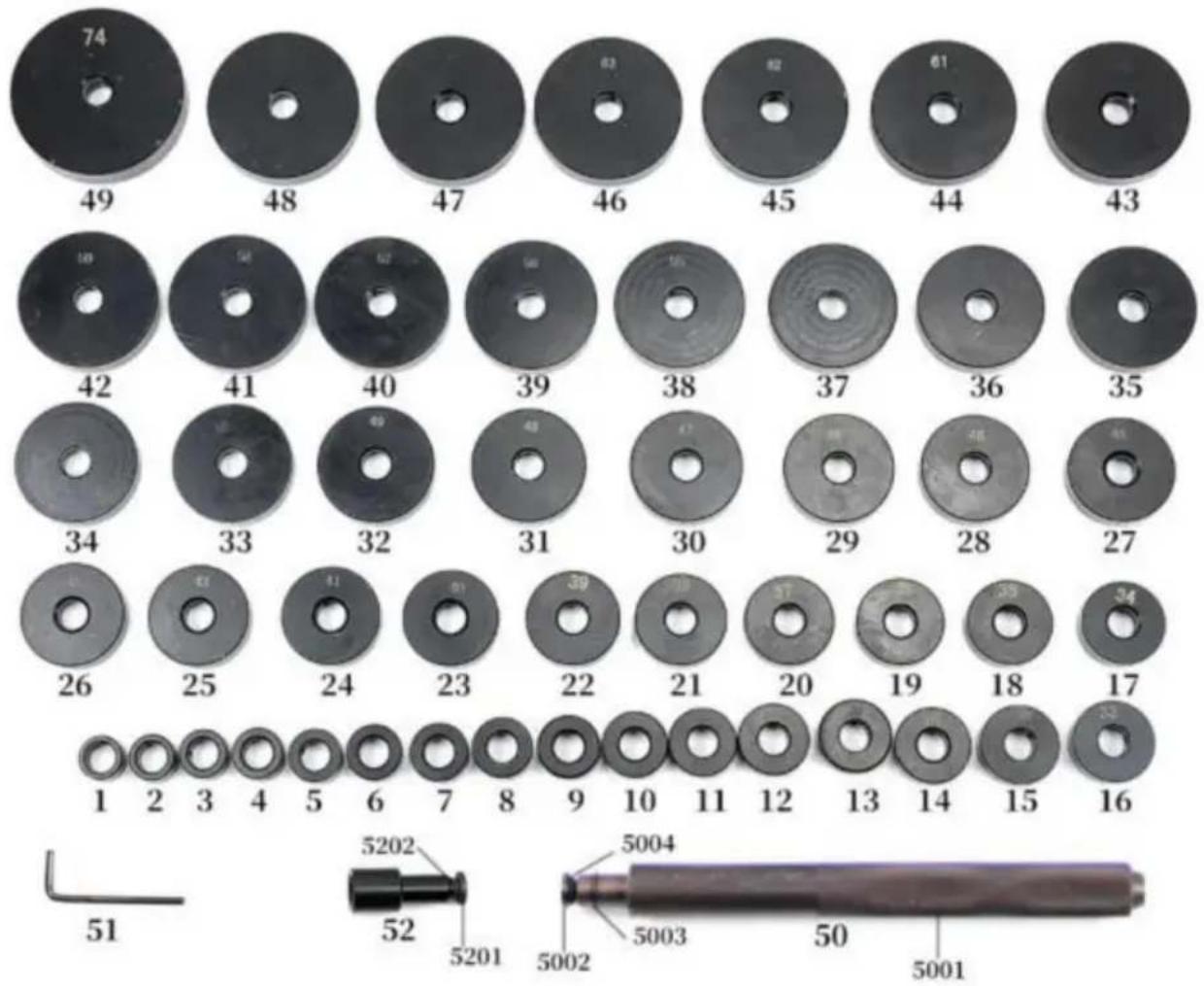

Bild på produkten
other
| Item | Value | | :--- | :--- | | 1 | 51 | | 2 | 52 | | 3 | 5202 | | 4 | 52 | | 5 | 5201 | | 6 | 5201 | | 7 | 5201 | | 8 | 5201 | | 9 | 5201 | | 10 | 5201 | | 11 | 5201 | | 12 | 5201 | | 13 | 5201 | | 14 | 5201 | | 15 | 5201 | | 16 | 5201 | | 17 | 5201 | | 18 | 5201 | | 19 | 5201 | | 20 | 5201 | | 21 | 5201 | | 22 | 5201 | | 23 | 5201 | | 24 | 5201 | | 25 | 5201 | | 26 | 5201 | | 27 | 5201 | | 28 | 5201 | | 29 | 5201 | | 30 | 5201 | | 31 | 5201 | | 32 | 5201 | | 33 | 5201 | | 34 | 5201 | | 35 | 5201 | | 36 | 5201 | | 37 | 5201 | | 38 | 5201 | | 39 | 5201 | | 40 | 5201 | | 41 | 5201 | | 42 | 5201 | | 43 | 5201 | | 44 | 5201 | | 45 | 5201 | | 46 | 5201 | | 47 | 5201 | | 48 | 5201 | | 49 | 5201 | | 5004 | (no label) | | 5003 | (no label) | | 5002 | (no label) | | 5001 | (no label) |Figur 1
| Del | Beskrivning | Bild | Antal | |
| 1 | Skivkontakt |  | 1 | |
| 2 | Hantera | 1 | ||
| 3 | Skruva |  | 1 | |
| 4 |  | 1 | ||
| 5 | Insexnyckel O-ring (ÿ9*1,9) |  | 4 | |
| 6 | O-ring(ÿ11*1,5) |  | 4 | |
| 7 | Skivor 18 mm till 65 mm (Storlek steg in 1 mm steg) och 74 mm. |  | 49 | |

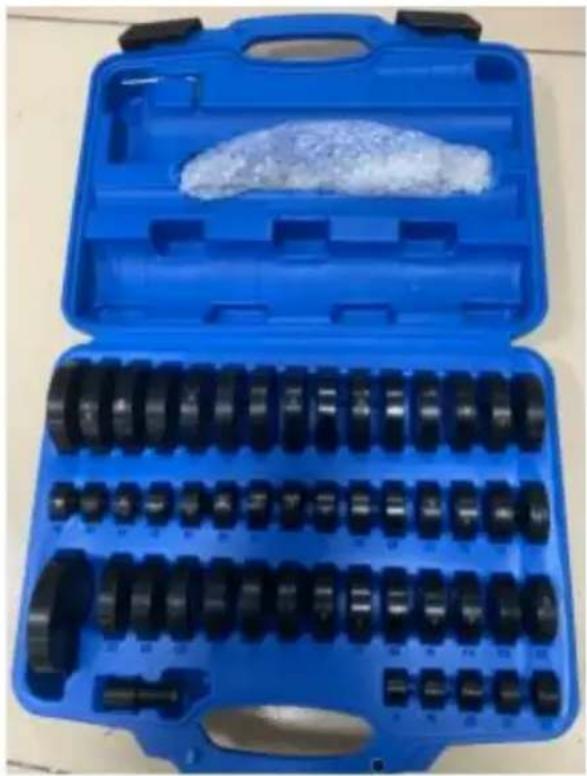

| 8 | Förvaringslåda |  | 1 | |
Instruktioner

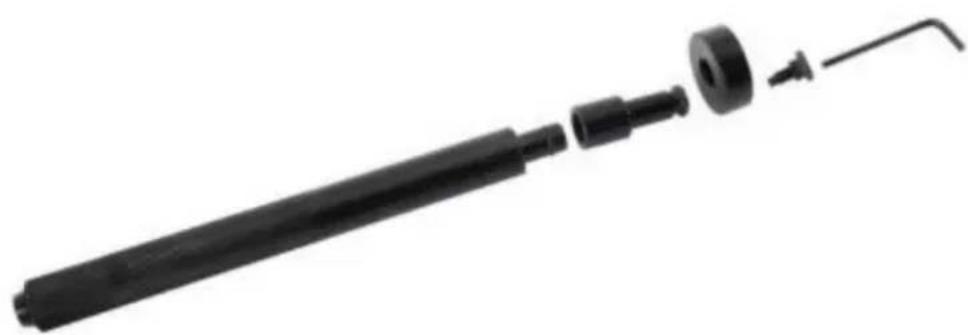

A. Sätt ut skruven från metallhandtaget eller från snabbkopplingen axel.


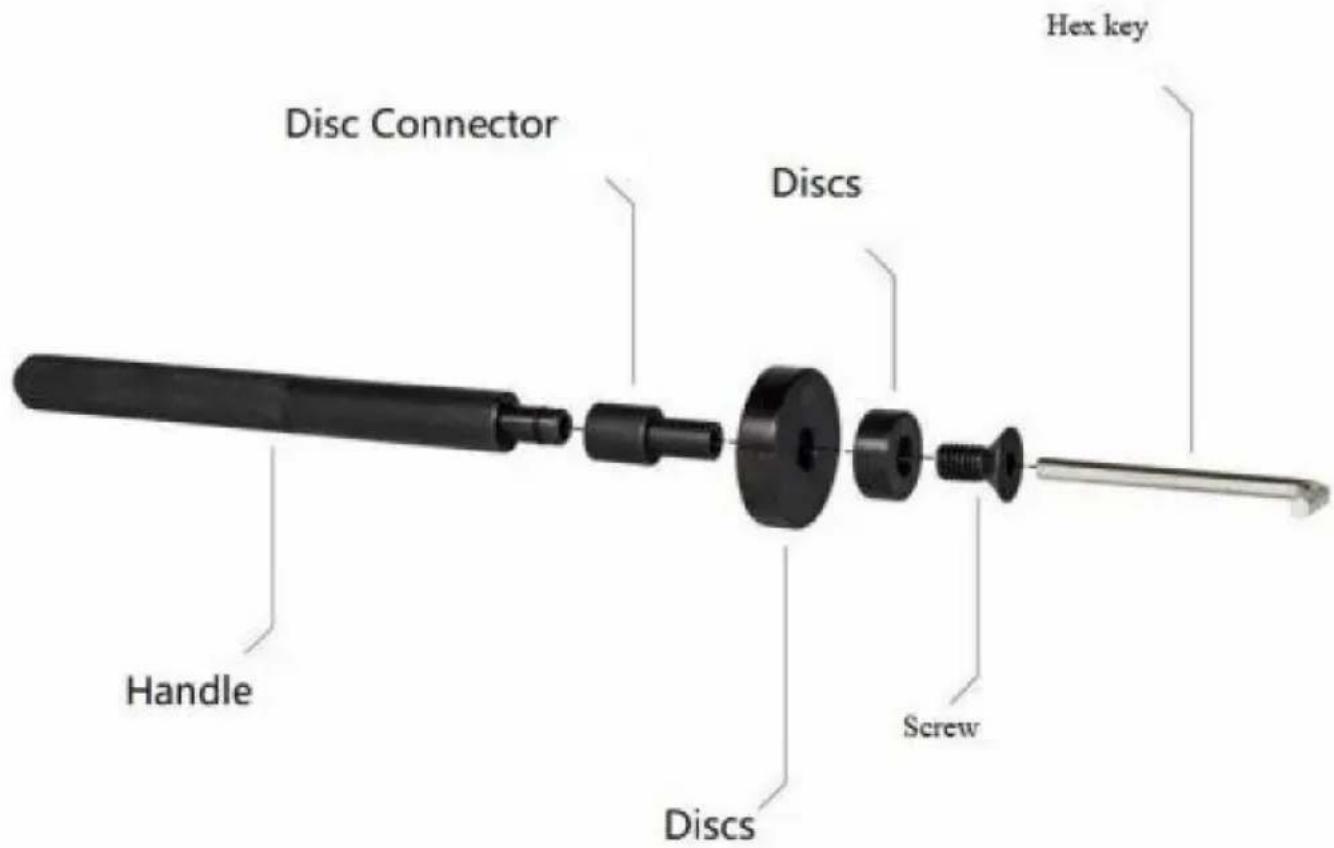

Hex key Disc Connector Discs Handle Discs ScrewFigur 2

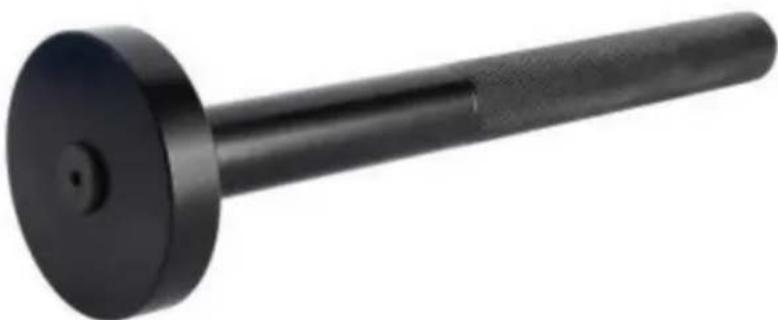

B. Välj lämplig storlek på stålskivorna och lägg dem i Hantera.
C. Låste skruven med skruvnyckeln.

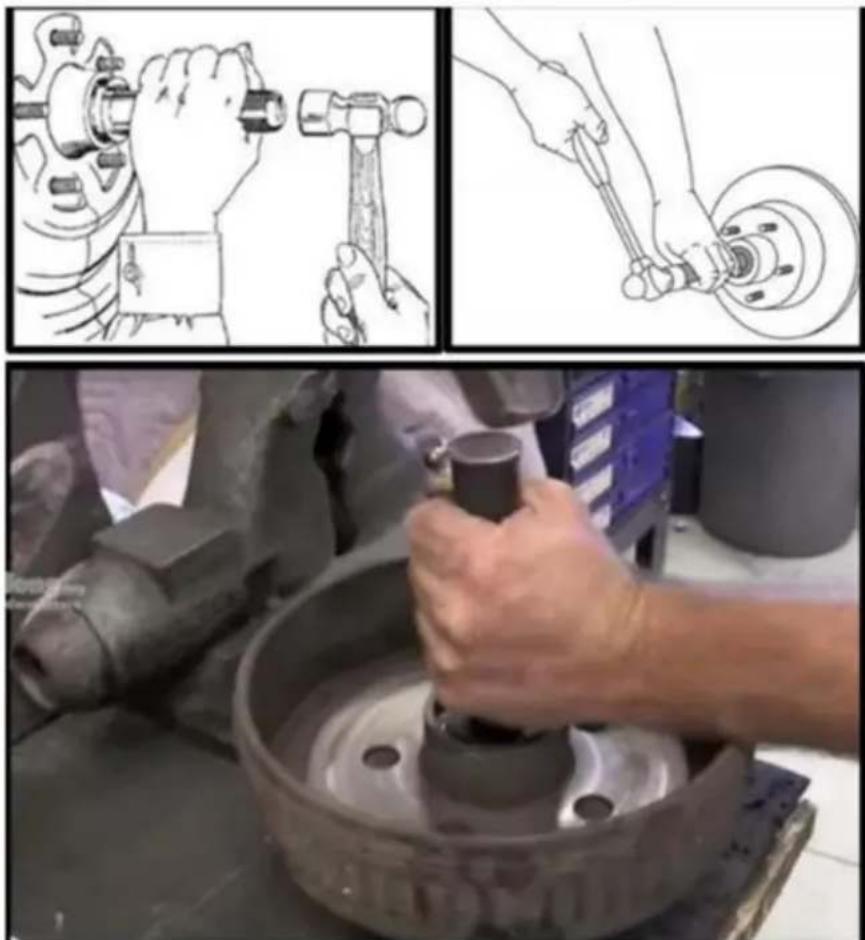

D. Montera lagret, bussningen, tätningsringarna eller gummit med en hammare eller hydraulisk press.

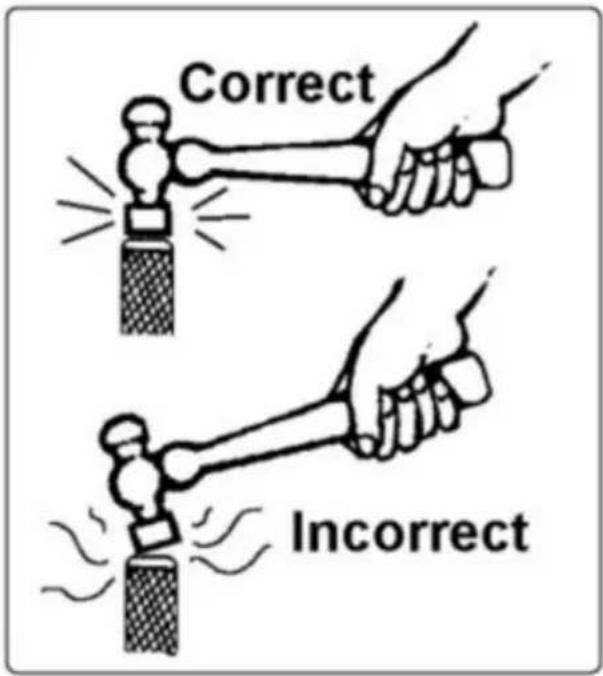

E. Slå föraren rakt mot huvudet - Slå INTE verktyget utanför mitten eller i en vinkel.

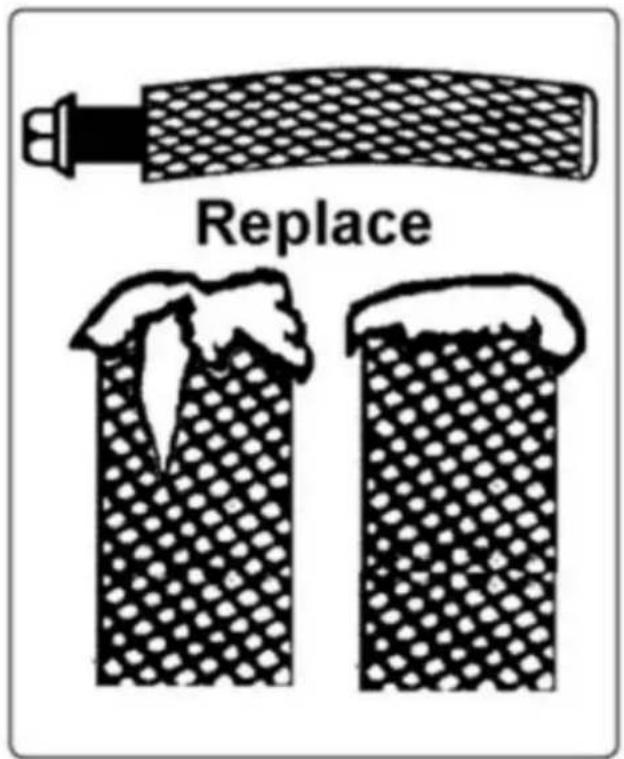

F. ANVÄND INTE föraren om den är böjd, avhuggen, har svamphuvud eller är annars skadad.


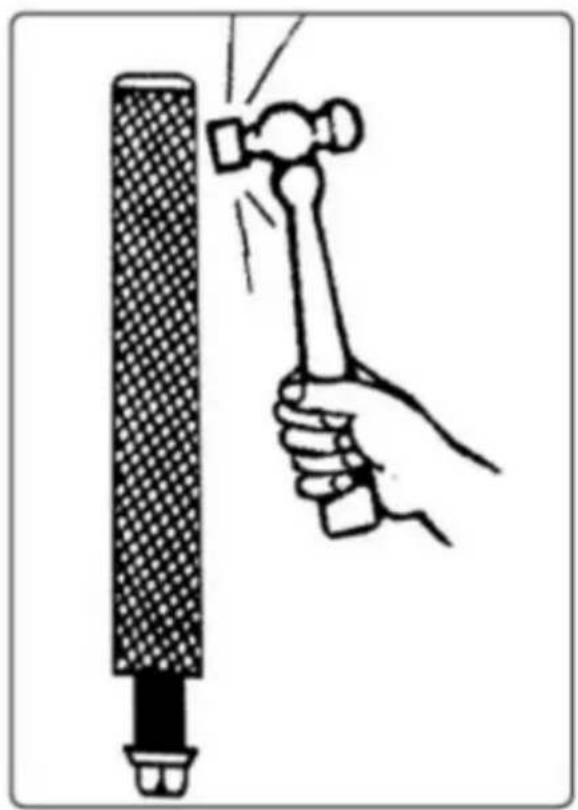

G. Slå INTE på sidan av förarens kropp.
