BRUKSANVISNING M021A-2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BASKETBALLSTÄLL MODELL:M021A-2

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och dosen betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

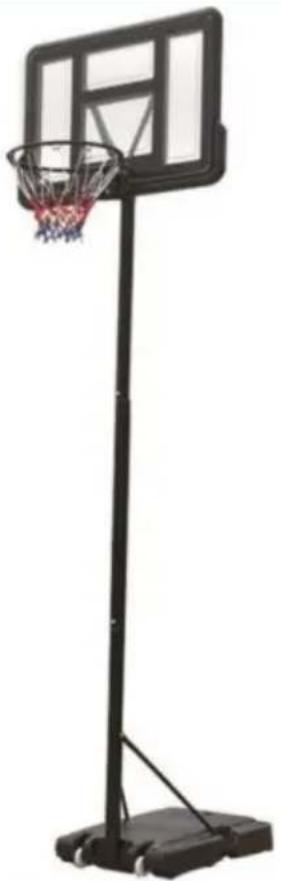

BASKETBALLSTÄLL

MODELL:M021A-2

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde detta Basketball Hoop Stand. Behaga läs alla instruktioner innan du använder den. Informationen hjälper dig uppnå bästa möjliga resultat.

WARNING:

Läs denna bruksanvisning noggrant innan du använder produkten. Underlåtenhet att göra det kan resultera i allvarliga skador.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Montera inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
4. Viktkapacitet och andra produktegenskaper gäller endast en helt och korrekt monterad produkt.
5. Håll monteringsområdet rent och väl upplyst.
6. Håll åskådare borta från området under monteringen.
7. Vikten på plattan är tung; var uppmärksam på installationen för att undvika skada den, och vid behov hitta någon som kan hjälpa till med installationen.
8. När du installerar fästet är det bäst att lägga lite vatten i basen först för att undvika kollaps av ryggplattan.
9. Montering bör endast utföras av vuxna.
10. Häng inte från fälgen eller klättra på stången. Klättra inte på bas eller struktur i allmänhet, eftersom detta kan resultera i allvarliga skador.
11. WARNING: Denna produkt innehåller små delar. Om den sväljs kommer den att posera en kvävningsrisk. Håll dessa små delar borta från barn när montering!

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

WARNING: FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL AV

TIPPNING:

1. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
2. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.
3. Använd endast på plana, jämna och hårda ytor.
4. Om några delar saknas, är trasiga, skadade eller slitna, sluta använda detta föremål tills reparationer är gjorda och fabriksreservdelar har installerats.
5. Justering och flyttning av basketsetet måste utföras av vuxna.
6. Kontrollera alltid enheten för att säkerställa att basen är full av vatten eller sand, och dalla beslag och hårdvara är täta före varje användning.
7. Låt inte vatten frysa i basen.

WARNING:

För din säkerhet, dunk inte eller häng inte från basketkorgen.

SPARA DESSA INSTRUKTIONER

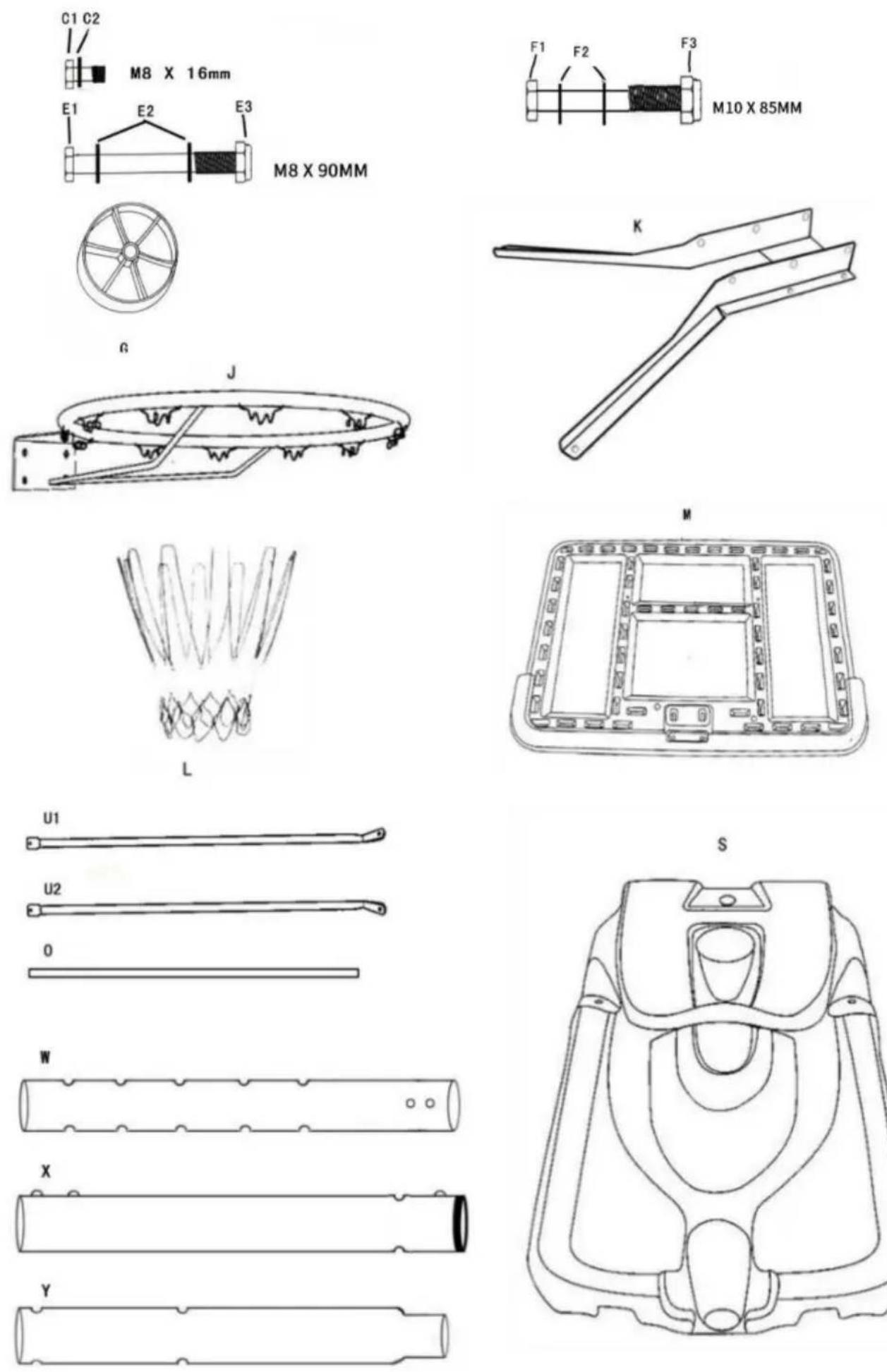

Lista över delar
Inga.	Delar	Antal	Anmärkning
B1,B2,B3 Skruv M8x35mm 2			anslut kort, ring och kortfäste
B4,B5,B6, B7	Skruva med fjäder M8x110mm	2	anslut kort, ring och kortfäste
Cl,C2	Skruv M8x16mm 2		fixera toppen av fästet och brädan
D1,D2,D3 Skruv M8x20mm 2			anslut bas och stolpstag
E1,E2,E3 Skruv M8x90mm 1			anslut bottenstång och stolpstag
F1, F2, F3	Skruva M10x85mm	6	anslut kortfäste och toppstolpe
			koppla samman topp- och mittpol; anslut mellanpol och bottenpol
G	Hjul	2
	Baskåpa	1
J	Ringa	1
K	Brädefäste	1
L	Netto	1
M	Styrelse	1
U1	Pole Brace-höger	1
U2	Stångstag-vänster	1
0	Hjulaxel	1
I	Top Pole	1
X	Mellanpol	1
och	Nedre stolpe	1
S	Bas	1

B4 B5 B6 B7

M8 x 110mm

B1 B2 B3 M8 x 35mm D1 D2 D3 M8 x 20mm

Monteringssteg

1. Öppna kartongen, ta reda på alla delar som anges på sidan 4, två vuxna krävs för montering.

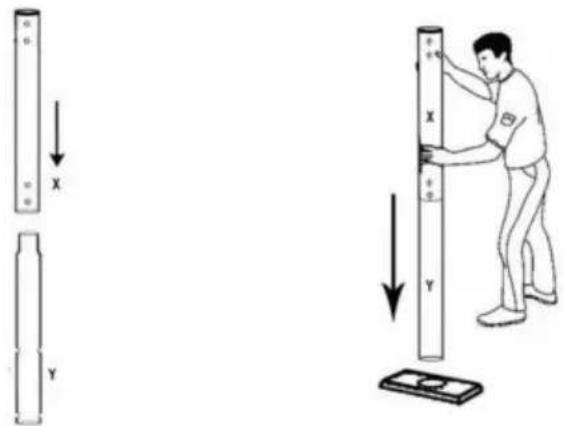

2. Sätt in den övre halsen av den nedre stolpen Y i botten av den mittersta stolpen >När det

finns grader eller deformationer vid stolpanslutningen kan en bit kartong eller träskiva placeras i botten av bottenstolpen för att slå den halsade delen av stolpen på plats.

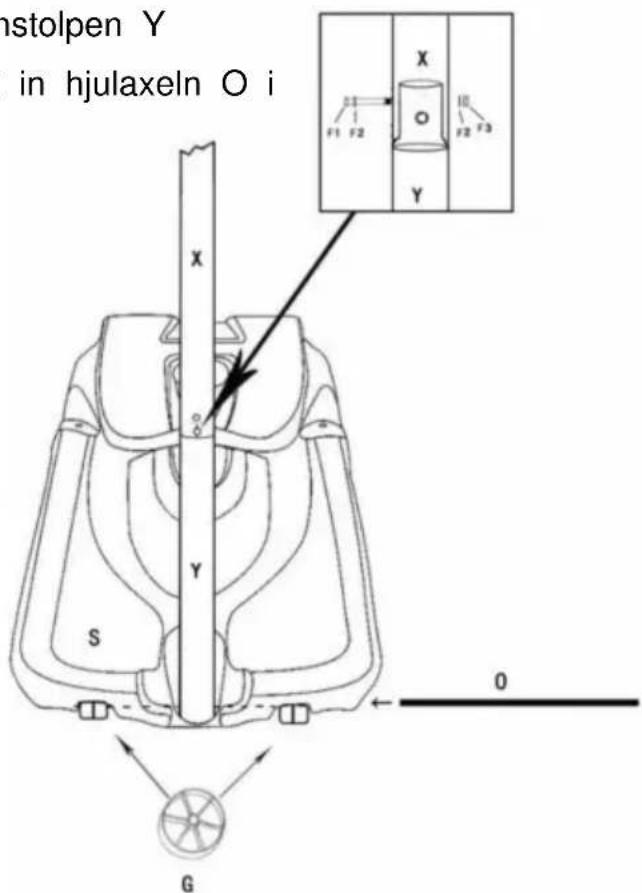

1. Fäst mellanstolpen X och bottenstolpen Y med skruv F och dra åt den; Sätt in hjulaxeln O i hjulet G, basen S och änden av bottenstången Y på rätt sätt.

instolpen Y in hjulaxeln O i X Y S G X O F1 F2 F2 F3 Y 0

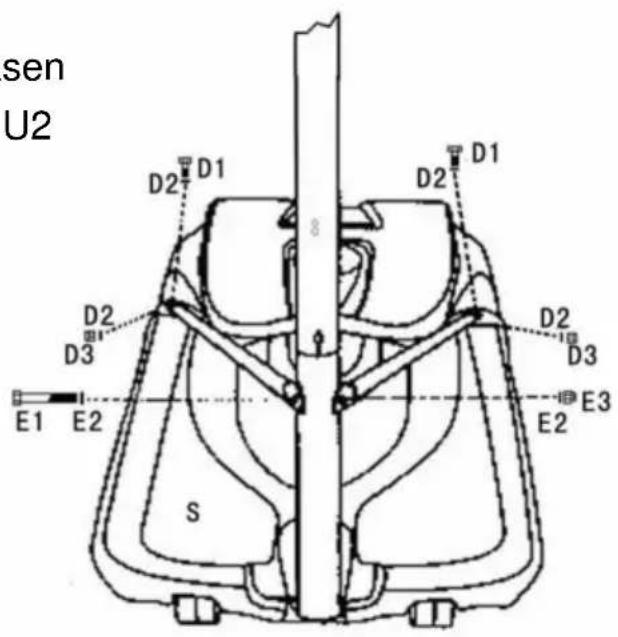

1. Anslut stolpstödet U1 U2 och basen S med skruv D; anslut polstag U1 U2 och bottenpol Y med skruv E. Notera skillnaden mellan toppen och botten av stavstaget.

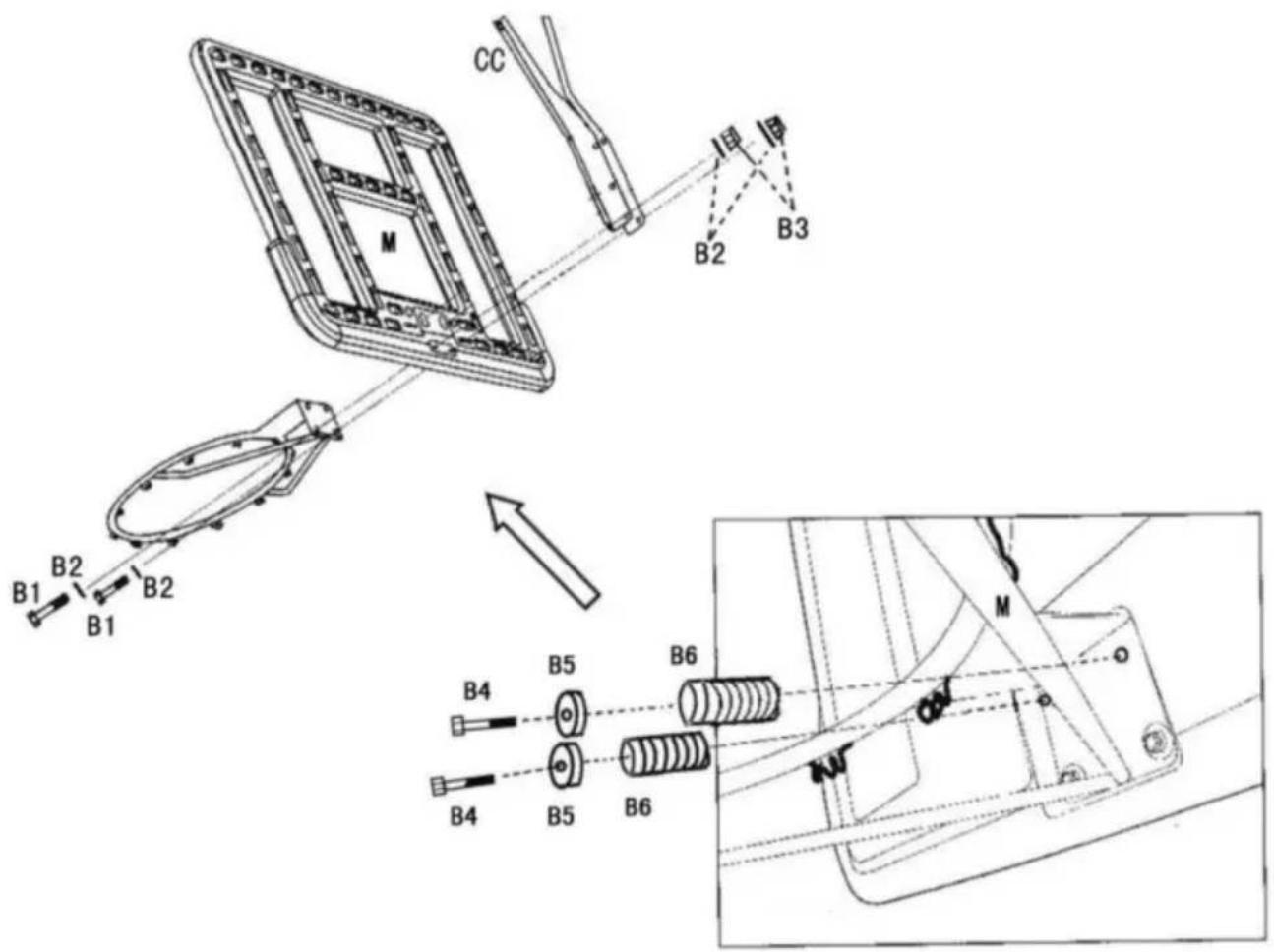

1. Anslut ring J, bräda M och kortfäste K med skruv B. Observera att skruven med fjäder B4-7 måste anslutas till de två hålen på toppen av ringen.

B1 B2 B1 B2 M CC B2 B3 B4 B5 B6 B4 B5 B6 M

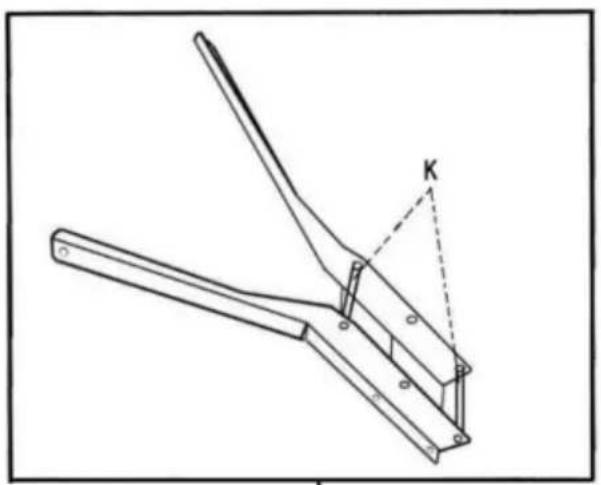

1. Fäst toppen av skivfästet K bakom skivan M med skruv C och dra åt den.

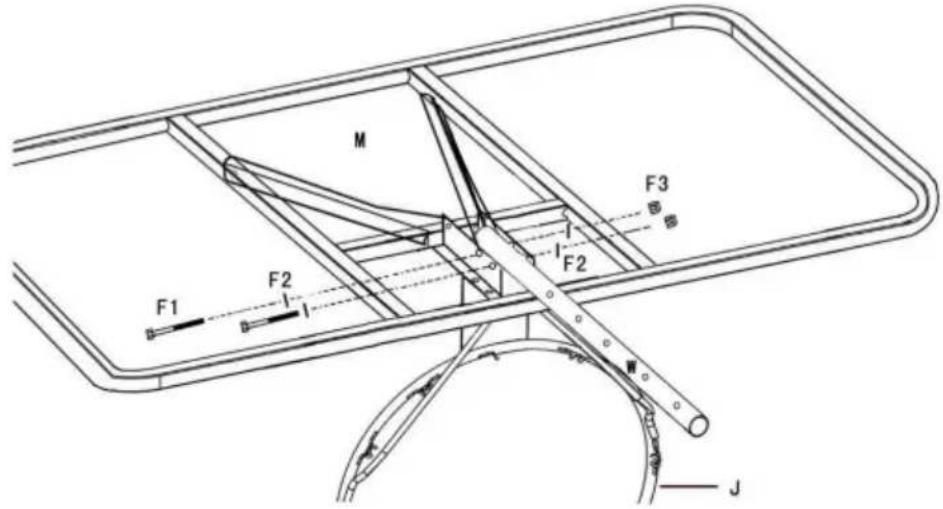

1. Fäst toppen av den övre stolpen W i mitten av brädets fäste K med skruv F.

M F1 F2 F2 F3 J

Sätt in den installerade översta stolpen W i mittstolpen X, fixera dem med skruv F

F1 F2 W F2 F3 A

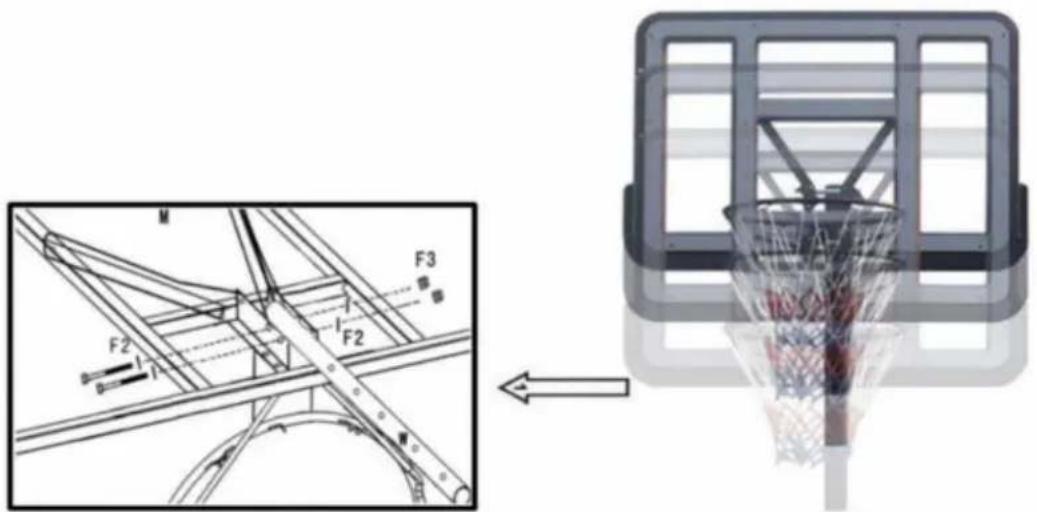

Justera produktens höjd med skruv F.

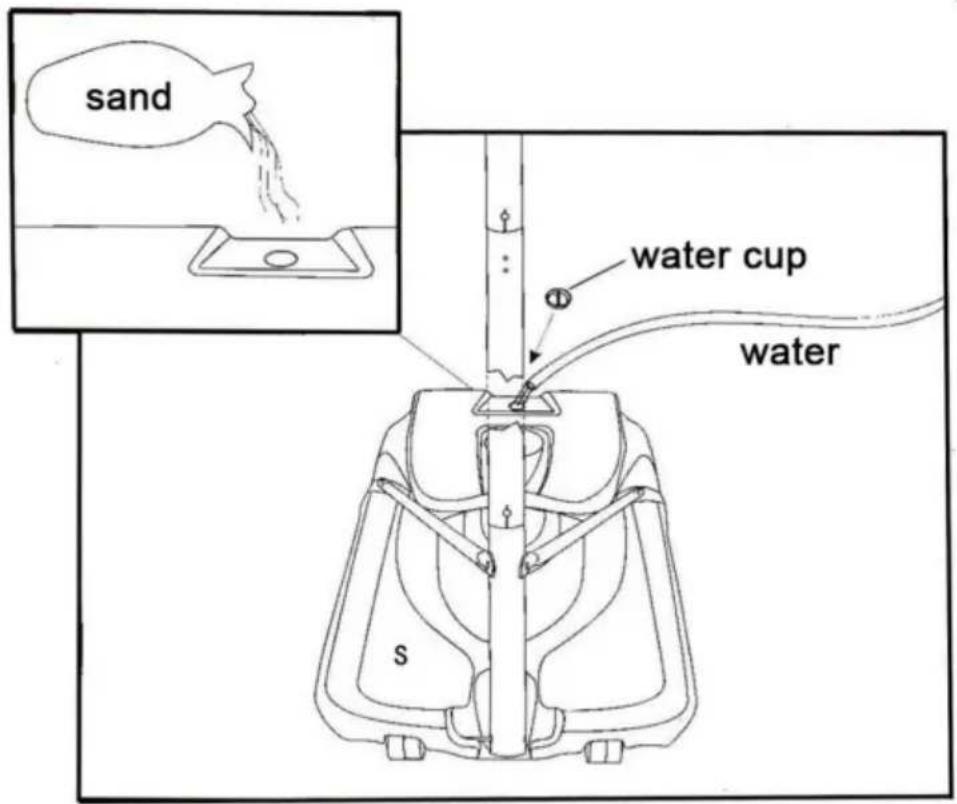

1. Av säkerhetsskäl rekommenderas sand istället för vatten för att fylla upp basen under minusgrader.

Observera att sand inte kommer att hållas ut när den väl fyllts i basen
