BEDIENUNGSANLEITUNG M021A-2 Vevor

Linkenheim-Hochstetten, Germany

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

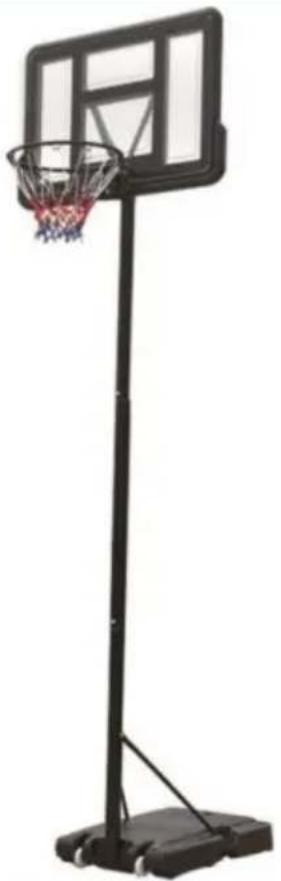

BASKETBALLKORBSTÄNDER

MODELL:M021A-2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BASKETBALLKORBSTÄNDER

MODELL:M021A-2

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diesen Basketballkorbständer entschieden haben. Bitte Lesen Sie vor der Verwendung alle Anweisungen. Die Informationen helfen Ihnen um die bestmöglichen Ergebnisse zu erzielen.

WARNUNG:

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden.

kann zu schweren Verletzungen führen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann eine Gefahr.
2. Tragen Sie während der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
4. Gewichtskapazität und andere Produkteigenschaften gelten nur für ein vollständig korrekt montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Das Gewicht der Platte ist schwer; achten Sie auf die Installation, um zu vermeiden beschädigen, und suchen Sie sich ggf. jemanden, der Ihnen bei der Installation hilft.
   8.Wenn Sie die Halterung installieren, geben Sie am besten zuerst etwas Wasser in die Basis um ein Zusammenbrechen des Backboards zu vermeiden.
8. Die Montage sollte nur von Erwachsenen durchgeführt werden.
9. Hängen Sie sich nicht an den Rand und klettern Sie nicht auf die Stange. Klettern Sie nicht auf die oder der Struktur im Allgemeinen, da dies zu schweren Verletzungen führen kann.
10. WARNUNG: Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht eine Gefahr Erstickungsgefahr. Halten Sie diese Kleinteile von Kindern fern, wenn Zusammenbau!

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

KIPPEN:

1. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
2. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
3. Nur auf flachen, ebenen und harten Oberflächen verwenden.
   4.Wenn Teile fehlen, kaputt, beschädigt oder abgenutzt sind, verwenden Sie diesen Artikel nicht mehr bis Reparaturen durchgeführt und Ersatzteile aus der Fabrik eingebaut wurden.
4. Die Anpassung und Bewegung des Basketball-Sets muss von

Erwachsene.

1. Überprüfen Sie immer, ob der Sockel mit Wasser oder Sand gefüllt ist und ob Prüfen Sie vor jedem Gebrauch, ob alle Armaturen und Beschläge fest sind.

2. Lassen Sie kein Wasser im Sockel gefrieren.

WARNUNG:

Zu Ihrer Sicherheit bitte nicht eintauchen oder aufhän vom Basketballkorb.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

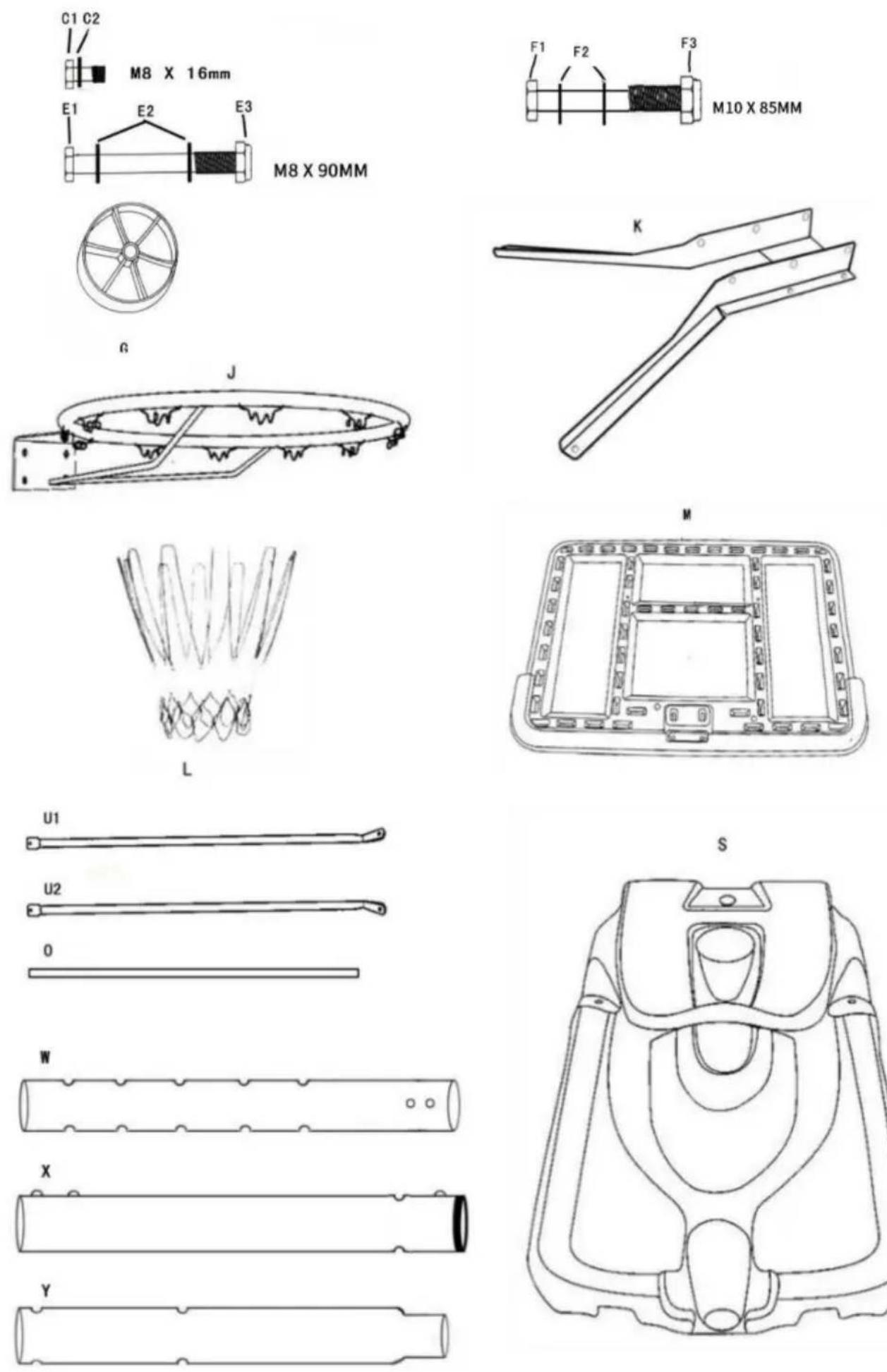

Ersatzteilliste
NEIN.	Ersatzteile	Menge	Bemerkung
B1,B2,B3 Schraube M8x35mm 2			Verbindungsplatine, Ring und Platinenhalterung
B4, B5, B6, B7	Schraube mit Feder M8x110mm	2	Verbindungsplatine, Ring und Platinenhalterung
C1, C2	Schraube M8x16mm 2		Befestigen Sie die Oberseite der Halterung und das Brett
D1,D2,D3 Schraube M8x20mm 2			Sockel und Masthalterung verbinden
E1,E2,E3 Schraube M8x90mm 1			Untere Stange und Stangenstrebe verbinden
F1,F2,F3	Schrauben M10x85mm	6	Verbindungsplatinenhalterung und obere Stange
			Obere Stange und mittlere Stange verbinden; Mittelstange und Unterstange verbinden
G	Rad	2
	Basiskappe	1
J	Ring	1
K	Platinenhalterung	1
M	Netto	1
M	Planke	1
U1	Stangenstrebe-rechts	1
U2	Stangenstrebe-links	1
0	Radwelle	1
IN	Oberer Pol	1
X	Mittelpol	1
UND	Untere Stange	1
S	Base	1

B4 B5 B6 B7

M8 x 110mm

B1 B2 B3 M8 x 35mm D1 D2 D3 M8 x 20mm

Montageschritte

1. Öffnen Sie den Karton und suchen Sie alle auf Seite 4 aufgeführten Teile. Für die Montage werden zwei Erwachsene benötigt.
2. Stecken Sie den oberen Halsteil der unteren Stange Y in die Unterseite der mittleren Stange X. Wenn an

der Stangenverbindung Grate oder Verformungen vorhanden sind, können Sie ein Stück Pappe oder ein Holzbrett an die Unterseite der unteren Stange legen, um den Halsteil der Stange an die richtige Stelle zu schlagen.

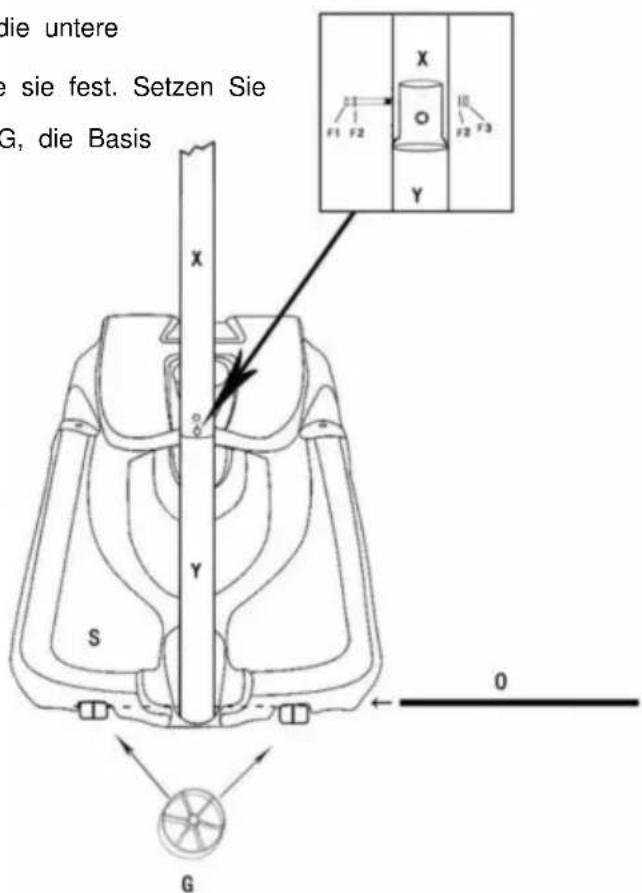

1. Befestigen Sie die mittlere Stange X und die untere

Stange Y mit der Schraube F und ziehen Sie sie fest. Setzen Sie die Radwelle O ordnungsgemäß in das Rad G, die Basis

S und das Ende der unteren Stange Y ein.

die untere e sie fest. Setzen Sie G, die Basis X Y S G X O F1 F2 F2 F3 Y 0

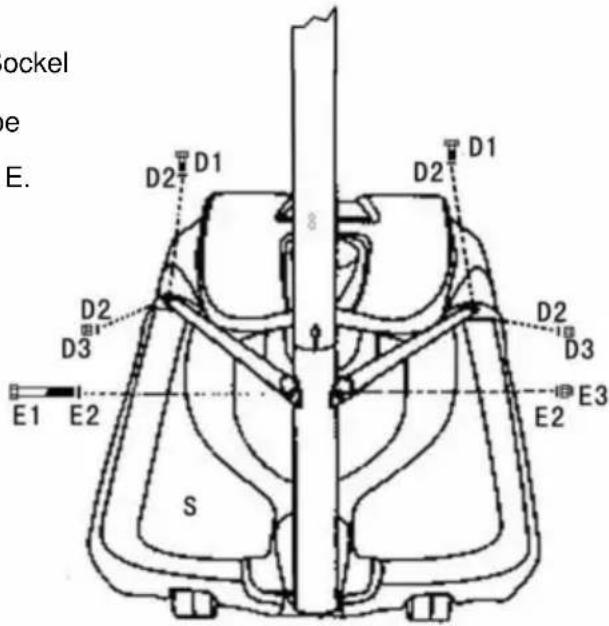

1. Verbinden Sie die Polstrebe U1 U2 und den Sockel S mit der Schraube D; verbinden Sie die Polstrebe U1 U2 und den unteren Pol Y mit der Schraube E. Beachten Sie den Unterschied zwischen die Ober- und Unterseite der Polstrebe.

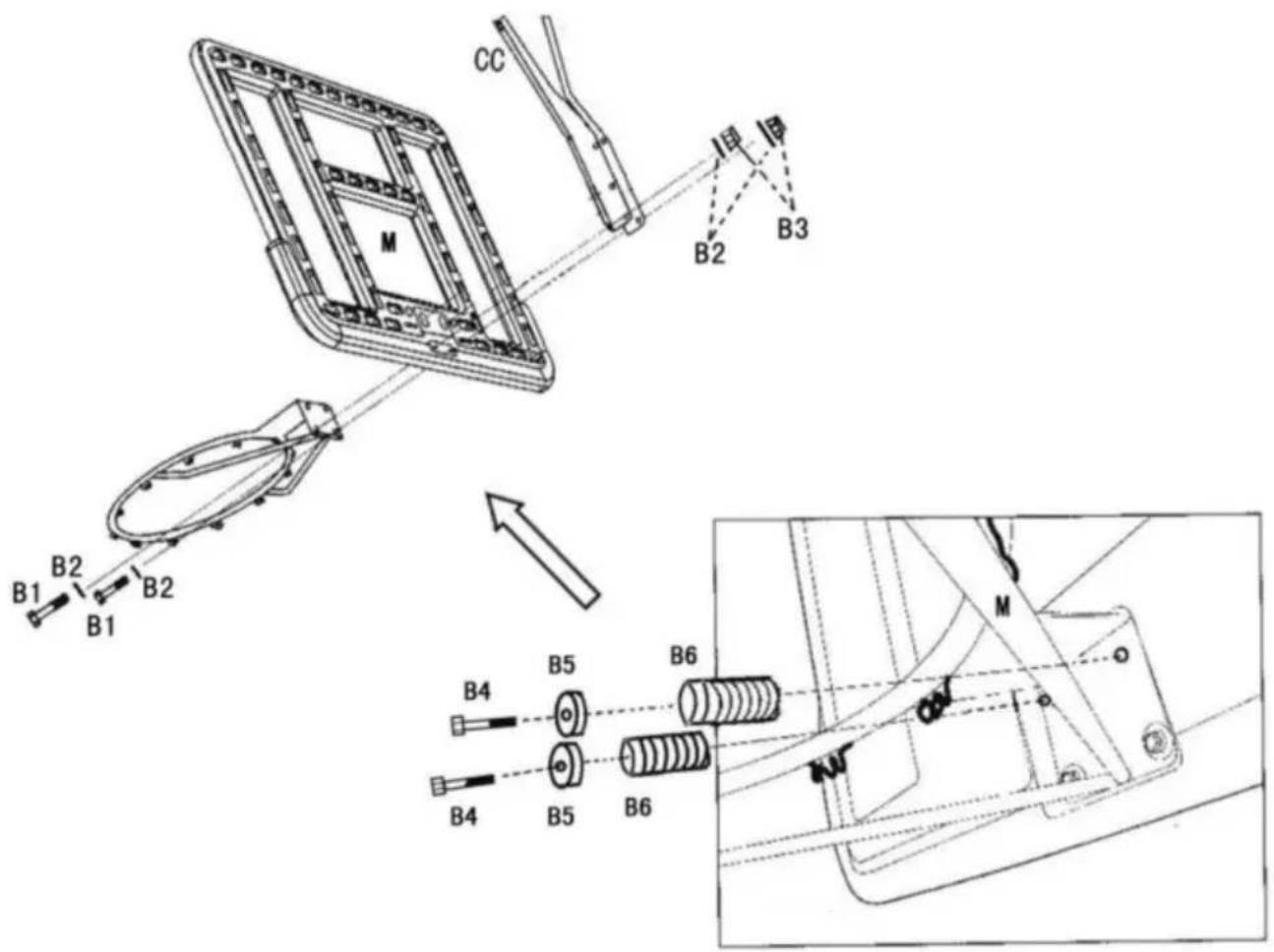

1. Verbinden Sie Ring J, Platine M und Platinenhalterung K mit Schraube B. Beachten Sie, dass die Schraube mit Feder B4-7 mit den beiden Löchern oben am Ring verbunden werden muss.

B1 B2 B1 B2 M CC B2 B3 B4 B5 B6 B4 B5 B6 M

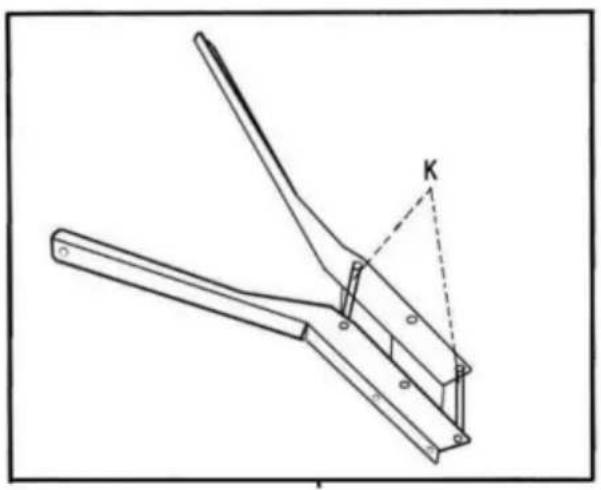

1. Befestigen Sie die Oberseite der Platinenhalterung K mit der Schraube C hinter der Platine M und ziehen Sie sie fest.

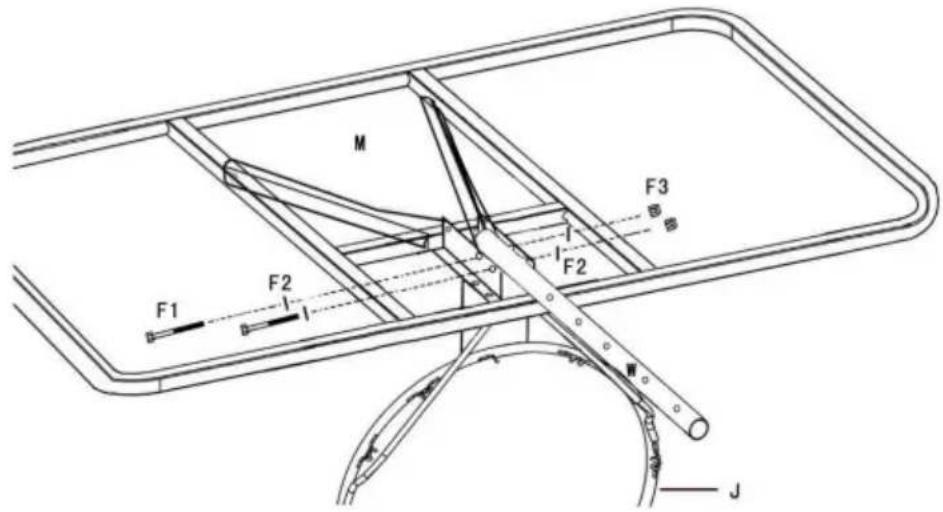

1. Befestigen Sie die Oberseite der oberen Stange W mit der Schraube F in der Mitte der Bretthalterung K.

M F1 F2 F2 F3 J

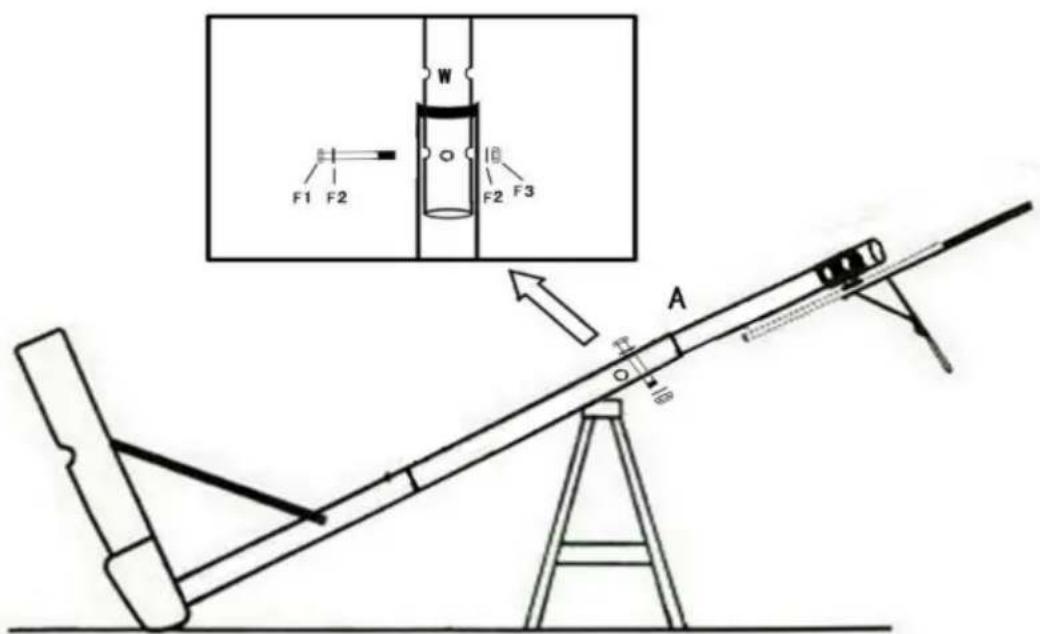

Stecken Sie die montierte obere Stange W in die mittlere Stange X und befestigen Sie sie mit der Schraube F.

F1 F2 W F2 F3 A

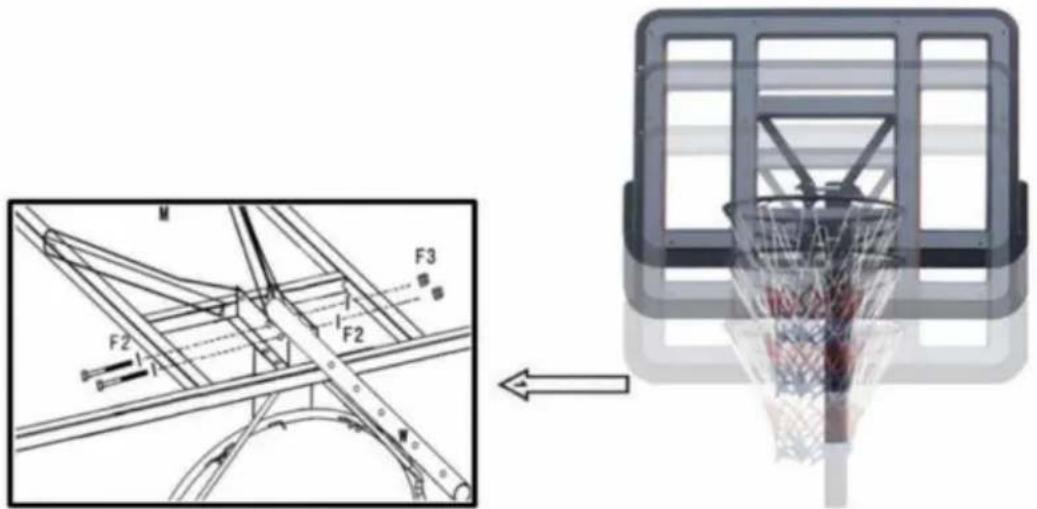

Passen Sie die Produkthöhe mit der Schraube F an.

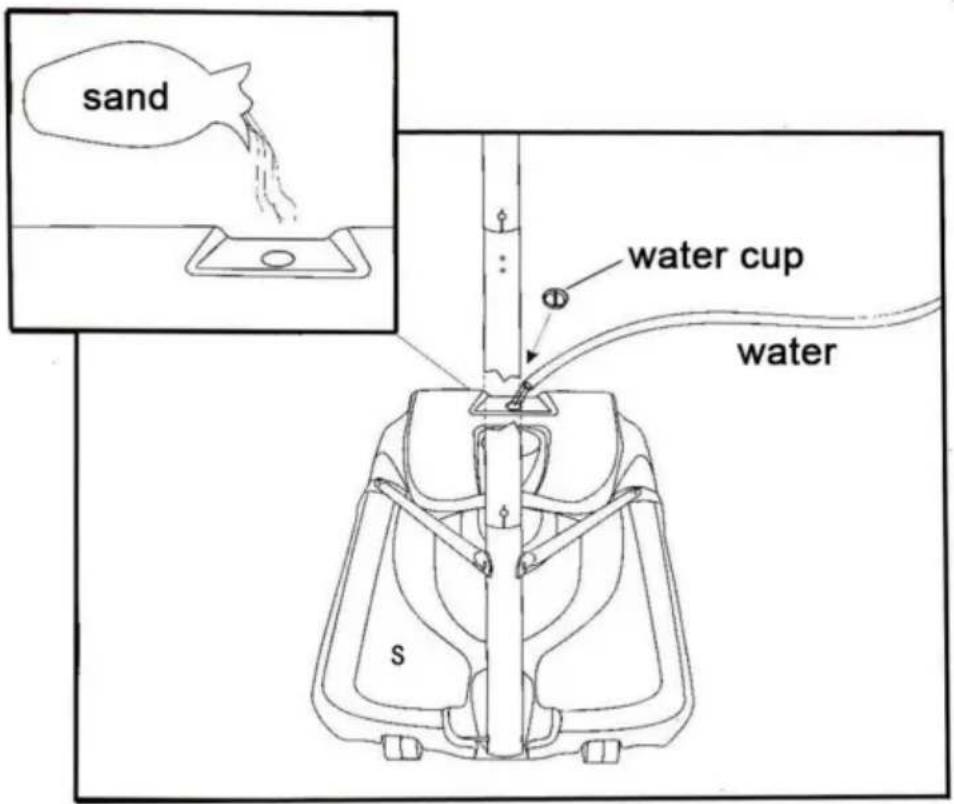

1. Aus Sicherheitsgründen wird empfohlen, bei Temperaturen unter dem Gefrierpunkt den

Boden mit Sand statt mit Wasser aufzufüllen.

Bitte beachten Sie, dass der Sand nicht ausgeschüttet wird, sobald er in den Boden gefüllt ist
