MANUALE UTENTE M021A-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SUPPORTO PER CANESTRO DA BASKET MODELLO:M021A-2

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

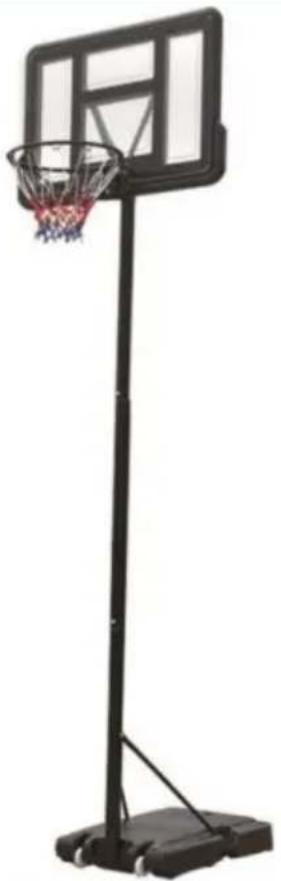

SUPPORTO PER CANESTRO DA BASKET

MODELLO:M021A-2

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo supporto per canestro da basket. Per favore leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno ottenere i migliori risultati possibili.

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. In caso contrario, può provocare gravi lesioni.

PRECAUZIONI DI MONTAGGIO

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
4. La capacità di peso e le altre capacità del prodotto si applicano solo a un prodotto completamente e prodotto assemblato correttamente.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
7. Il peso della piastra è elevato; prestare attenzione all'installazione per evitare danneggiandolo e, se necessario, trova qualcuno che ti aiuti con l'installazione.
8. Quando si installa la staffa, è meglio mettere prima un po' d'acqua nella base per evitare il crollo del tabellone.
9. Il montaggio deve essere eseguito solo da adulti.
10. Non appendersi al bordo o arrampicarsi sul palo. Non arrampicarsi sul base o struttura in generale, poiché ciò potrebbe causare gravi lesioni.
11. ATTENZIONE: Questo prodotto contiene piccole parti. Se ingerito, può causare un rischio di soffocamento. Tenere queste piccole parti lontano dalla portata dei bambini quando assemblaggio!

PRECAUZIONI D'USO

ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA

MANCIA:

1. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
2. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
3. Utilizzare solo su superfici piane, livellate e dure.
4. Se alcune parti risultano mancanti, rotte, danneggiate o usurate, interrompere l'utilizzo dell'articolo. finché non vengono effettuate le riparazioni e non vengono installati i pezzi di ricambio originali.
5. La regolazione e lo spostamento del set da basket devono essere effettuati da adulti.
6. Controllare sempre l'unità per assicurarsi che la base sia piena di acqua o sabbia e che tutti i raccordi e la ferramenta siano ben serrati prima di ogni utilizzo.
7. Non lasciare che l'acqua congeli nella base.

AVVERTIMENTO:

Per la tua sicurezza, ti preghiamo di non immergerti o apperi dal canestro da basket.

SALVA QUESTE ISTRUZIONI

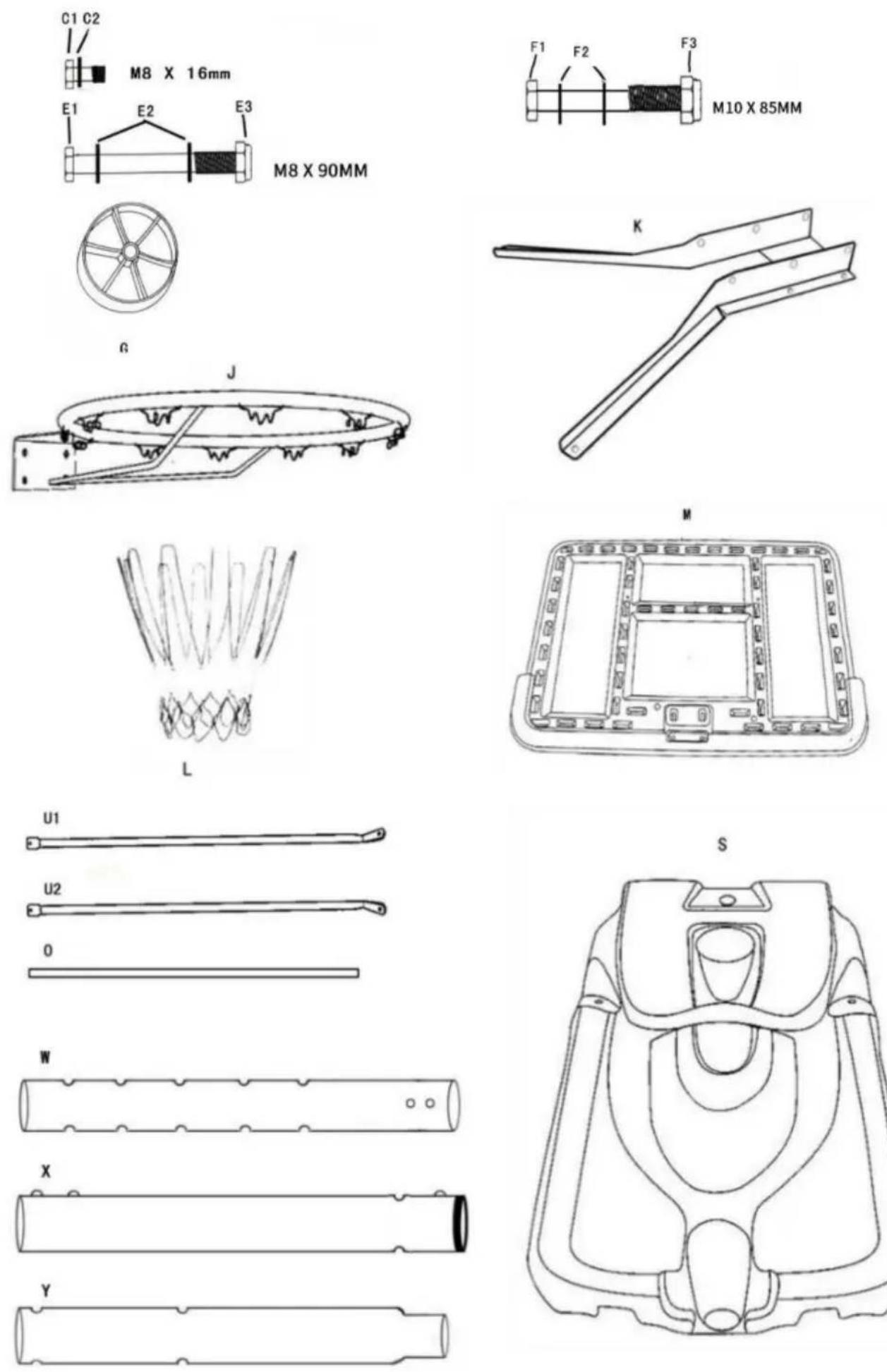

Elenco dei pezzi
NO.	Parti	Quantità	Osservazione
B1,B2,B3 Vite	M8x35mm 2		collegare la scheda, l'anello e la staffa della scheda
B4,B5,B6, B7	Vite con molla M8x110mm	2	collegare la scheda, l'anello e la staffa della scheda
C1,C2	Vite M8x16mm 2		fissare la parte superiore della staffa e la scheda
D1,D2,D3 Vite	M8x20mm 2		collegare la base e il supporto del palo
E1,E2,E3 Vite	M8x90mm 1		collegare il palo inferiore e il supporto del palo
F1,F2,F3	Vite M10x85mm	6	collegare la staffa della scheda e il palo superiore
			collegare il polo superiore e il polo centrale; collegare il polo centrale e il polo inferiore
G	Ruota	2
	Tappo di base	1
J	Squillo	1
E	Supporto per scheda	1
L	Netto	1
M	Asse	1
U1	Supporto palo destro	1
U2	Supporto palo-sinistro	1
0	Albero della ruota	1
IN	Palo superiore	1
X	Polo centrale	1
E	Palo inferiore	1
S	Base	1

B4 B5 B6 B7

M8 x 110mm

B1 B2 B3 M8 x 35mm D1 D2 D3 M8 x 20mm

Fasi di assemblaggio

1. Aprire la scatola, scoprire tutti i pezzi elencati a pagina 4, per il montaggio sono necessari due adulti.

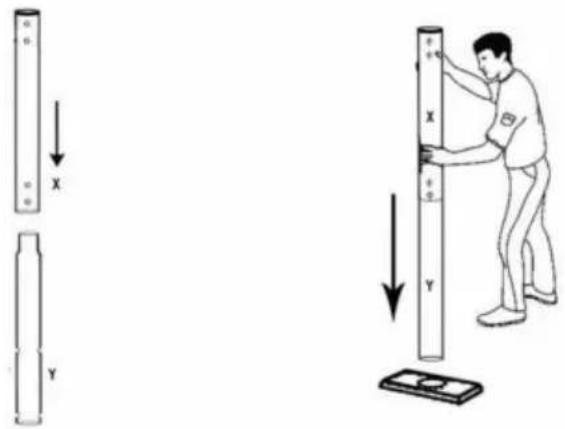

2. Inserire la parte superiore con il collo del palo inferiore Y nella parte inferiore del palo centrale

X; se ci sono sbavature o deformazioni nella connessione del palo, è possibile posizionare un pezzo di cartone o una tavola di legno nella parte inferiore del palo inferio per fissare la parte con il collo del palo.

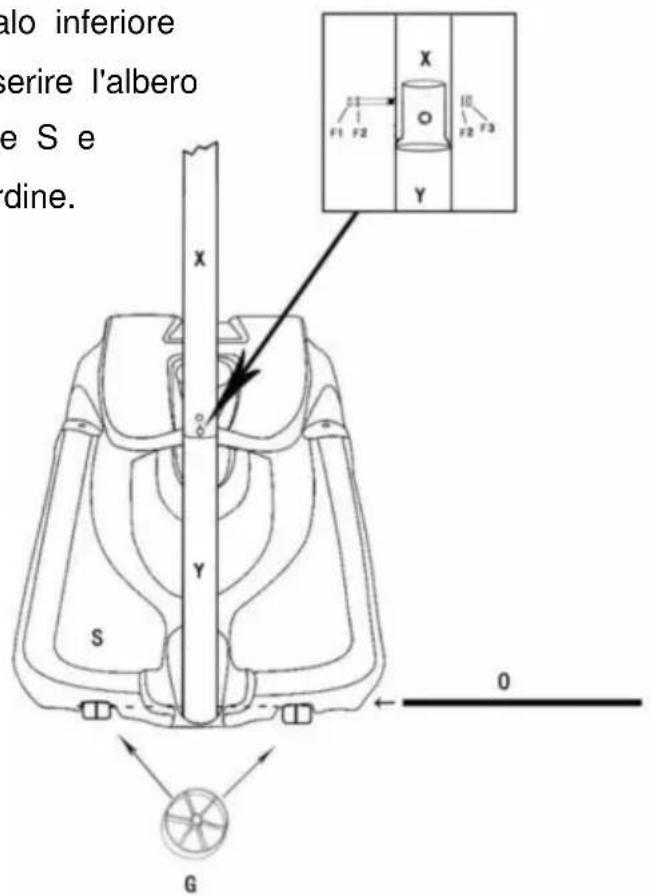

1. Fissare il palo centrale X e il palo inferiore Y mediante la vite F e serrarla; inserire l'albero della ruota O nella ruota G, la base S e l'estremità del palo inferiore Y in ordine.

alo inferiore serire l'albero e S e dine. X Y S G X O F1 F2 F2 F3 Y 0

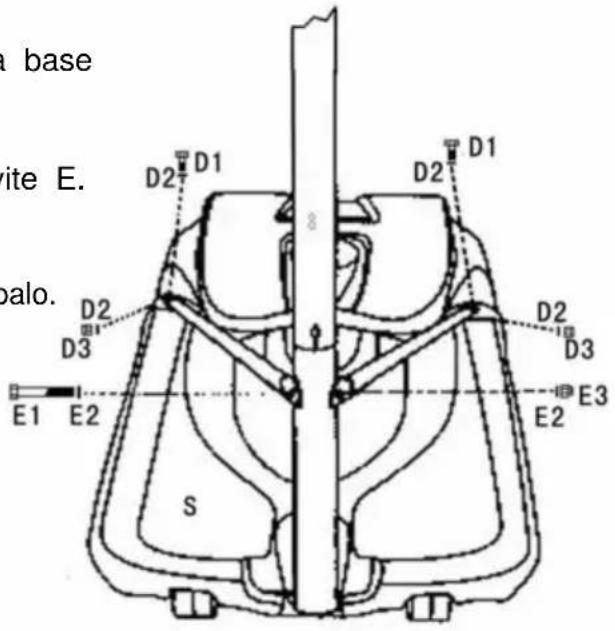

1. Collegare il supporto del palo U1 U2 e la base S tramite la vite D; collegare il supporto del palo U1 U2 e il palo inferiore Y tramite la vite E. Nota la differenza tra

la parte superiore e inferiore del supporto del palo.

a base ite E. palo. D2 D1 D2 D1 D2 D3 E1 E2 S D2 D3 E2 E3

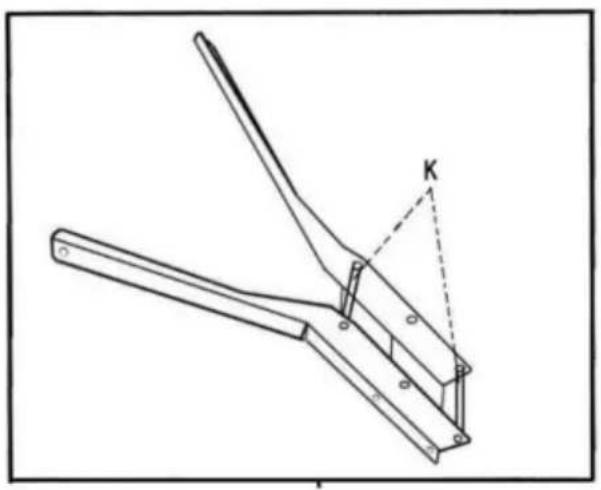

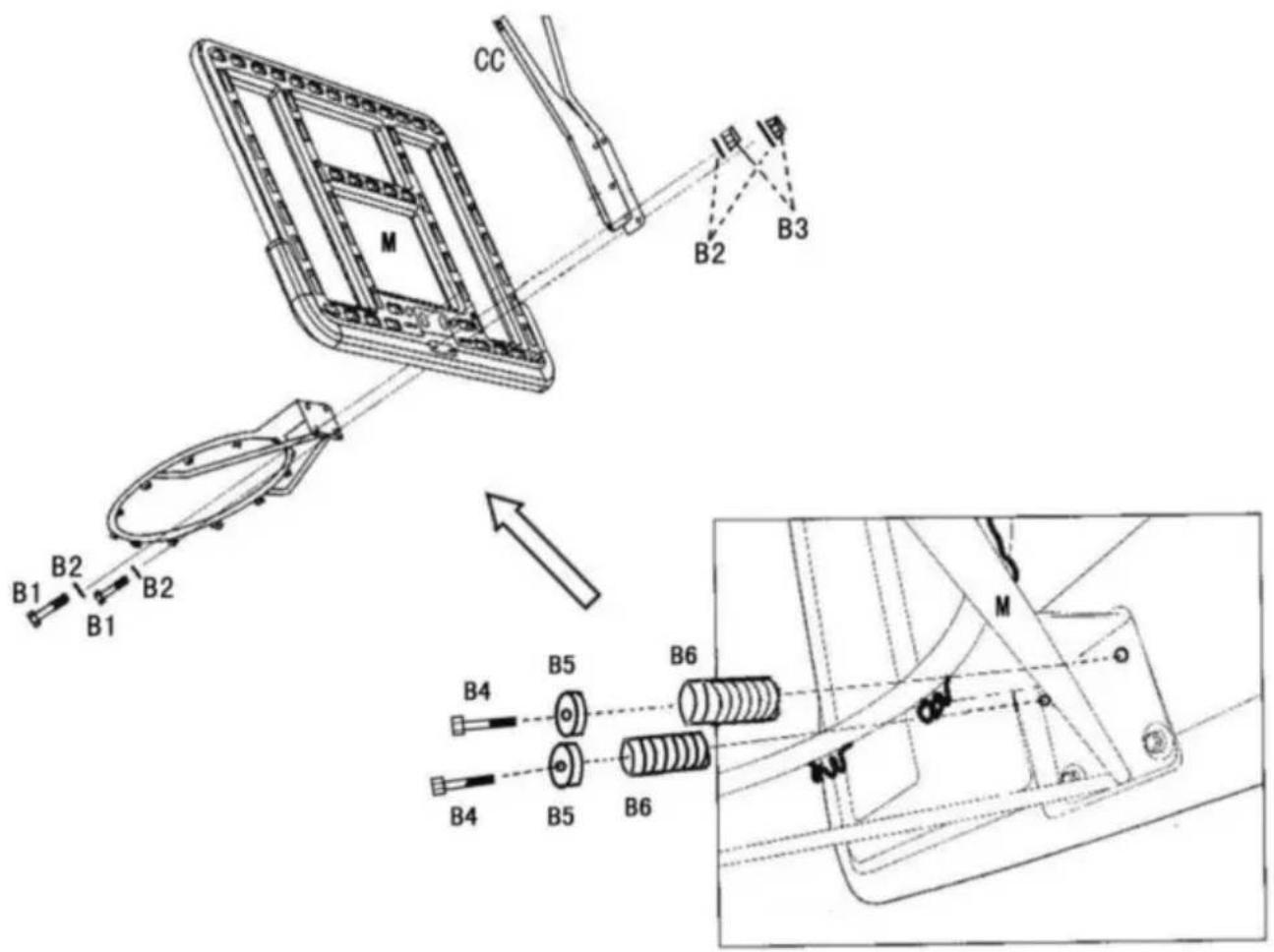

1. Collegare l'anello J, la scheda M e la staffa della scheda K mediante la vite B. Notare che la vite con molla B4-7 deve essere collegata ai due fori nella parte superiore dell'anello.

B1 B2 B1 B2 M CC B2 B3 B4 B5 B6 B4 B5 B6 M

1. Fissare la parte superiore della staffa della scheda K dietro la scheda M mediante la vite C e serrarla.

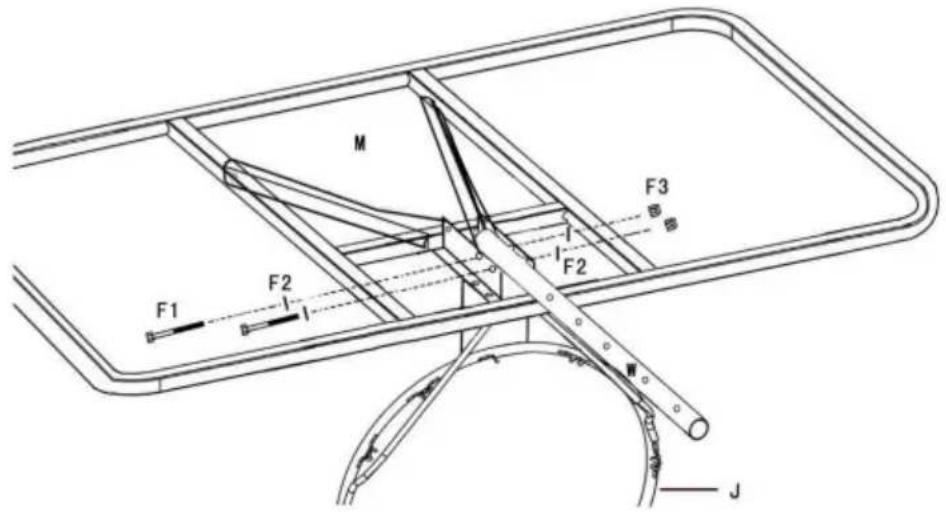

1. Fissare la parte superiore del palo superiore W al centro della staffa della scheda K mediante la vite F.

M F1 F2 F2 F3 J

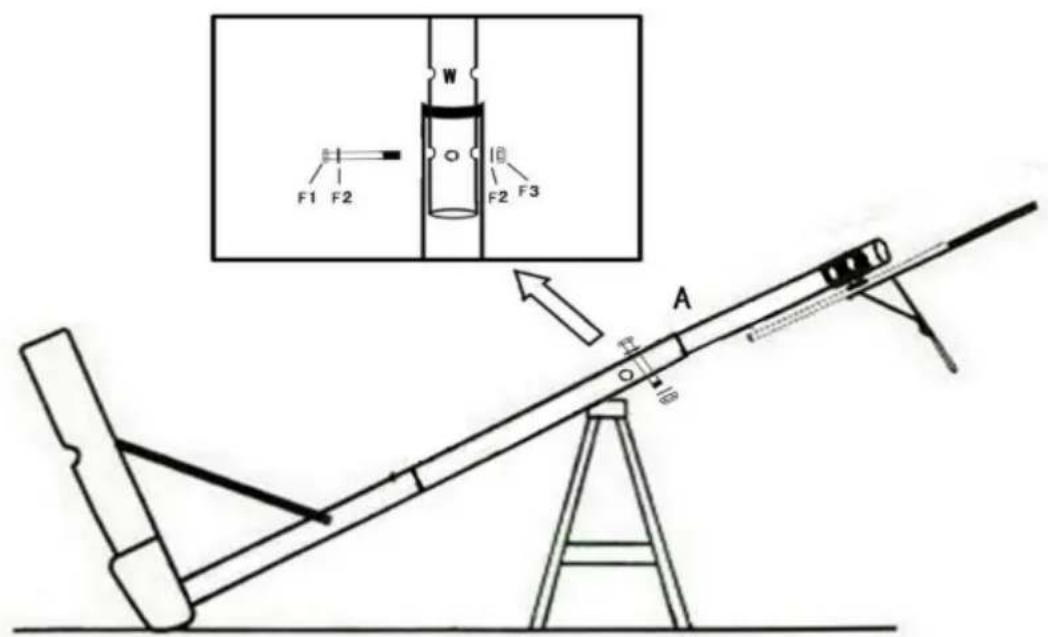

Inserire il palo superiore W installato nel palo centrale X e fissarli con la vite F.

F1 F2 W F2 F3 A

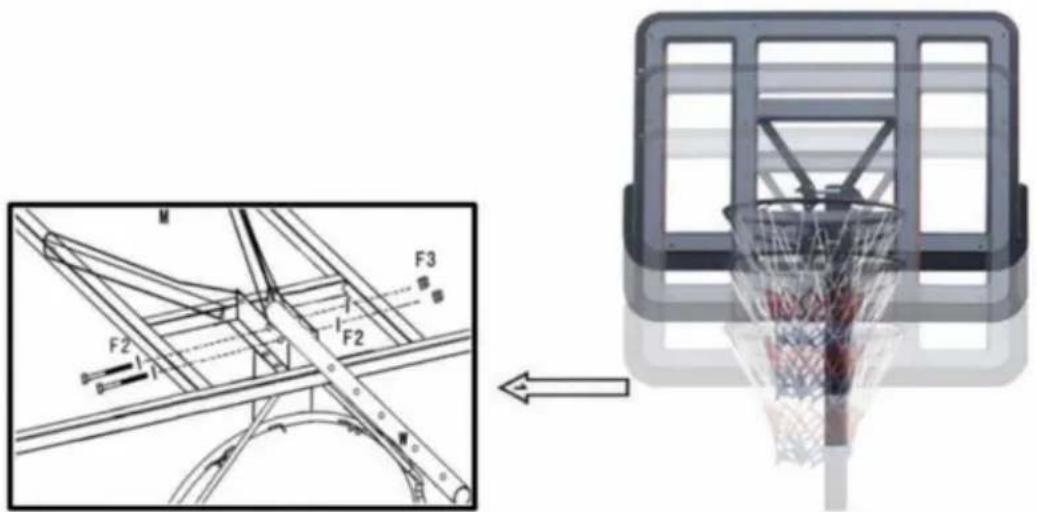

Regolare l'altezza del prodotto con la vite F.

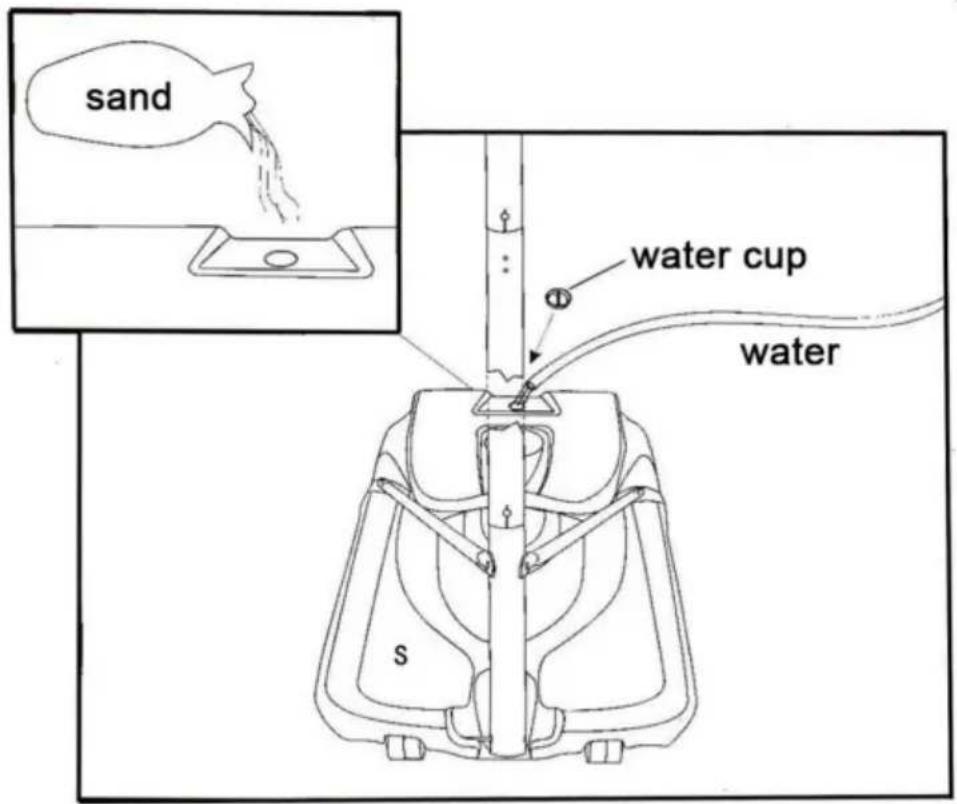

1. Per motivi di sicurezza, quando le temperature sono sotto lo zero, si consiglia di riempire la base con sabbia anziché con acqua.

Si prega di notare che la sabbia non verrà versata una volta riempita la base
