GEBRUIKSAANWIJZING M021A-2 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

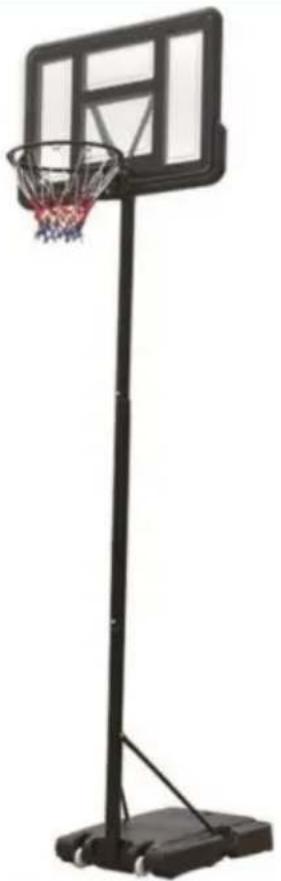

BASKETBAL HOEPELSTANDAARD

MODEL:M021A-2

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank voor het kiezen van deze Basketball Hoop Stand. Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

WAARSCHUWING:

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan ernstig letsel tot gevolg hebben.

MONTAGEVOORZORGSMAATREGELEN

1. De montage moet volgens deze instructies worden uitgevoerd. Onjuiste montage kan een gevaar.
2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.
3. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicatie.
4. Het draagvermogen en andere productmogelijkheden zijn alleen van toepassing op een geheel en correct gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
7. Het gewicht van de plaat is zwaar; let op de installatie om te voorkomen het beschadigen en indien nodig iemand zoeken die kan helpen met de installatie.
8. Bij het installeren van de beugel is het het beste om eerst wat water in de basis te doen om te voorkomen dat het backboard instort.
9. Alleen volwassenen mogen het geheel in elkaar zetten.
10. Ga niet aan de rand hangen of op de paal klimmen. Klim niet op de de basis of de structuur in het algemeen, omdat dit tot ernstig letsel kan leiden.
11. WAARSCHUWING: Dit product bevat kleine onderdelen. Als u het inslikt, kan het gevaarlijk zijn. verstikkingsgevaar. Houd deze kleine onderdelen uit de buurt van kinderen wanneer in elkaar zetten!

1. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
2. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
3. Alleen gebruiken op vlakke, vlakke en harde oppervlakken.
4. Als er onderdelen ontbreken, kapot zijn, beschadigd zijn of versleten zijn, stop dan met het gebruik van dit artikel.
   totdat de reparaties zijn uitgevoerd en de vervangende onderdelen van de fabriek zijn geïnstalleerd.
5. Het verstellen en verplaatsen van de basketbalset moet worden uitgevoerd door
   volwassenen.
6. Controleer altijd het apparaat om er zeker van te zijn dat de basis vol water of zand zit en dat
   Controleer voor elk gebruik of alle fittingen en hardware goed vastzitten.
7. Laat het water niet bevriezen in de basis.

WAARSCHUWING:

Voor uw veiligheid, dompel het niet onder en hang het n van de basketbalring.

BEWAAR DEZE INSTRUCTIES

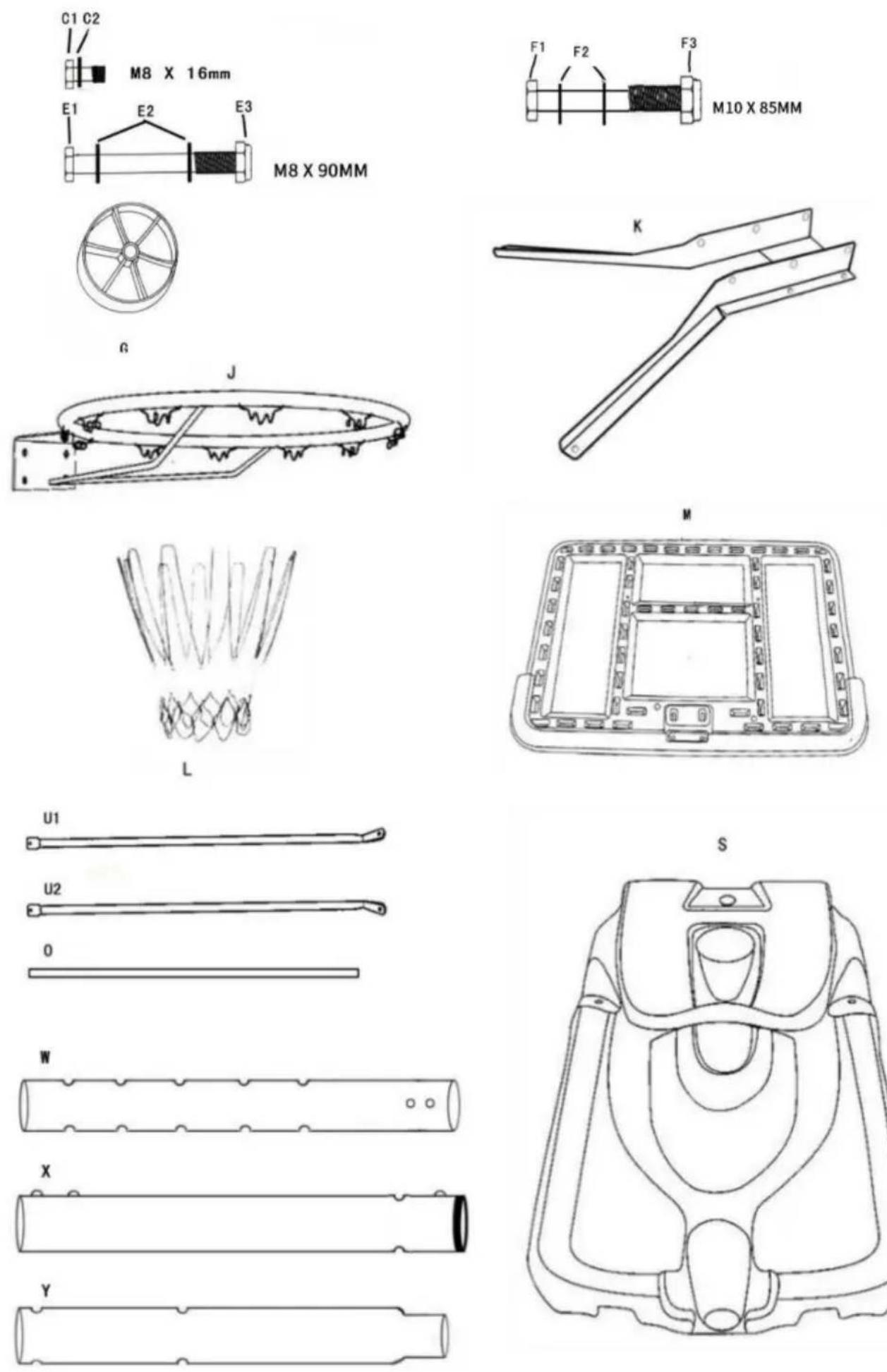

Onderdelenlijst
Nee.	Onderdelen	Hoevelheid	Opmerking
B1,B2,B3 Schroef M8x35mm 2			Verbind bord, ring en bordbeugel
B4,B5,B6, B7	Schroef met veer M8x110mm	2	Verbind bord, ring en bordbeugel
C1,C2	Schroef M8x16mm 2		Bevestig de bovenkant van de beugel en het bord
D1,D2,D3 Schroef M8x20mm 2			Verbind de basis en de paalbeugel
E1,E2,E3 Schroef M8x90mm 1			sluit de onderste paal en de paalbeugel aan
F1,F2,F3	Schroef M10x85mm	6	Verbind de bordbeugel en de bovenste paal
			bovenste paal en middelste paal verbinden; verbind de middelste paal met de onderste paal
G	Wiel	2
I	Basisdop	1
J	Ring	1
Ik	Bordbeugel	1
Ik	Netto	1
M	Bord	1
U1	Paalbeugel-rechts	1
U2	Paalbeugel-links	1
0	Wielas	1
IN	Bovenste paal	1
X	Middenpool	1
EN	Onderste paal	1
S	Baseren	1

B4 B5 B6 B7

M8 x 110mm

B1 B2 B3 M8 x 35mm D1 D2 D3 M8 x 20mm

Montagestappen

1. Open de doos en zoek alle onderdelen die op pagina 4 staan vermeld. Voor de montage zijn twee volwassenen nodig.
2. Plaats het bovenste, vernauwde deel van de onderste paal Y in de onderkant van de middelste paal X.

Wanneer er bramen of vervormingen bij de paalverbinding ontstaan, kan een stuk karton of een houten plank aan de onderkant van de onderste paal worden geplaatst om het vernauwde de van de paal op zijn plaats te tikken.

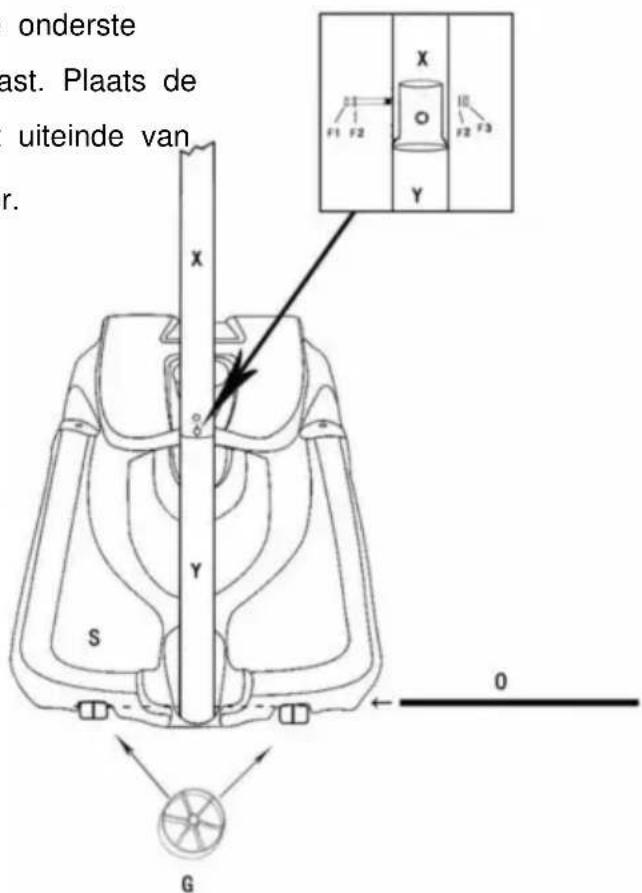

1. Bevestig de middelste paal X en de onderste paal Y met schroef F en draai deze vast. Plaats de wielas O in wiel G, de basis S en het uiteinde van de onderste paal Y op de juiste manier.

onderste ast. Plaats de uiteinde van r. X Y S G X O F1 F2 F2 F3 Y 0

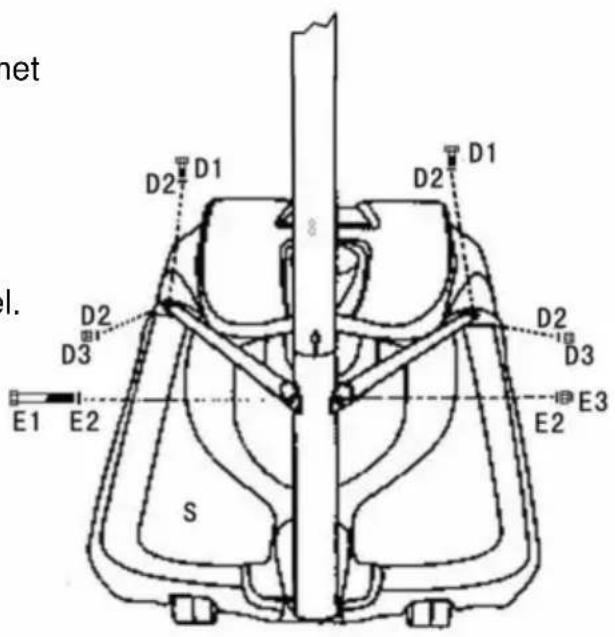

1. Verbind paalbeugel U1 U2 en voet S met schroef D; verbind paalbeugel U1 U2 en onderste paal Y met schroef E. Let op het verschil tussen de boven- en onderkant van de paalbeugel.

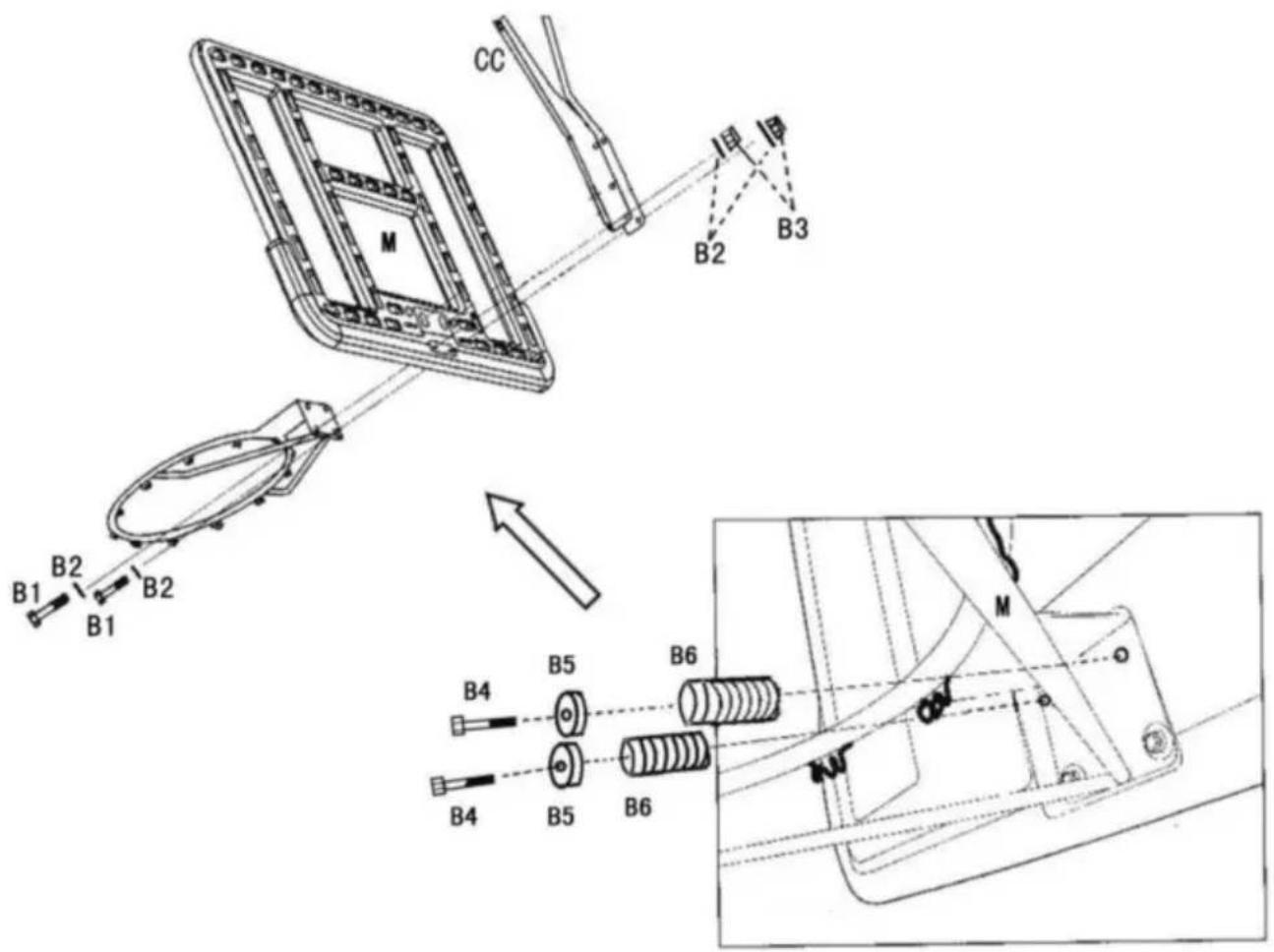

1. Verbind ring J, bord M en bordbeugel K met schroef B. Let op dat de schroef met vee B4-7 verbonden moet worden met de twee gaten aan de bovenkant van de ring.

B1 B2 B1 B2 M CC B2 B3 B4 B5 B6 B4 B5 B6 M

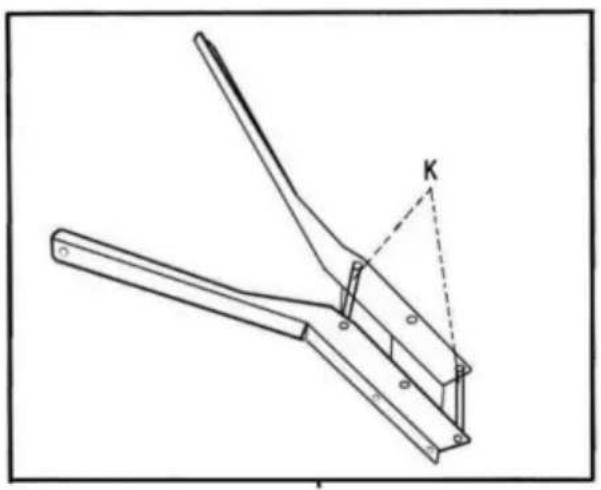

1. Bevestig de bovenkant van de bordbeugel K achter het bord M met schroef C en draai deze vast.

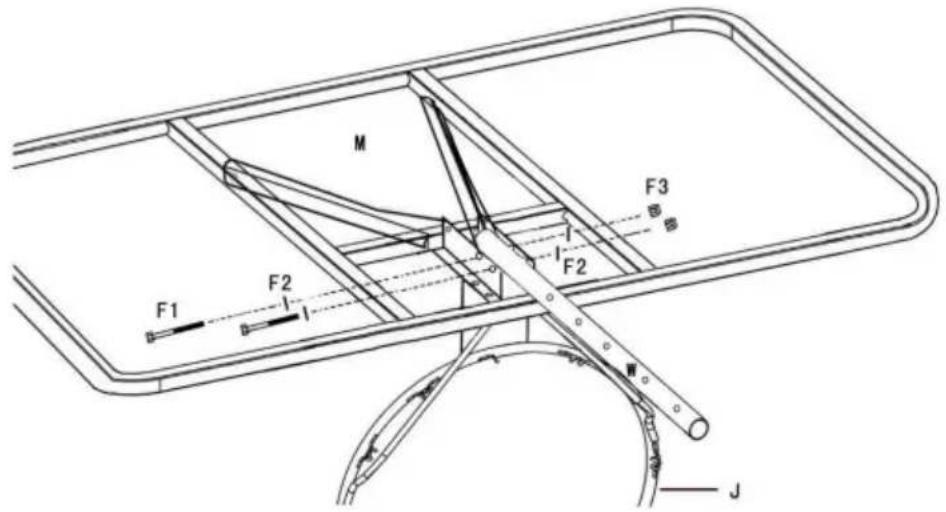

1. Bevestig de bovenkant van de bovenste paal W in het midden van de bordbeugel K met schroef F.

M F1 F2 F2 F3 J

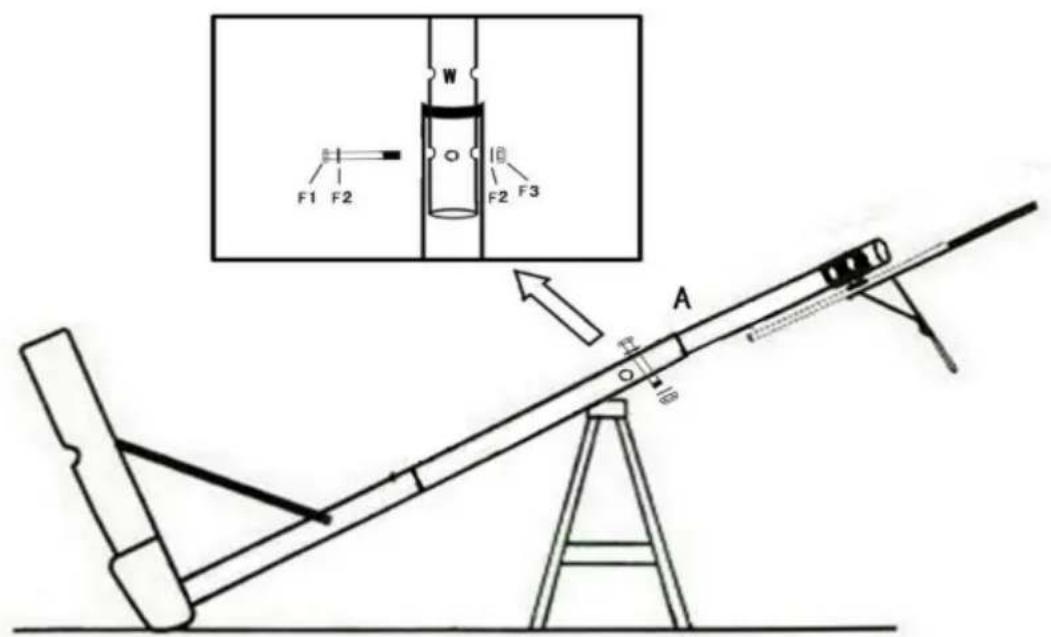

Plaats de gemonteerde bovenste paal W in de middelste paal X en bevestig ze met schroef F.

F1 F2 W F2 F3 A

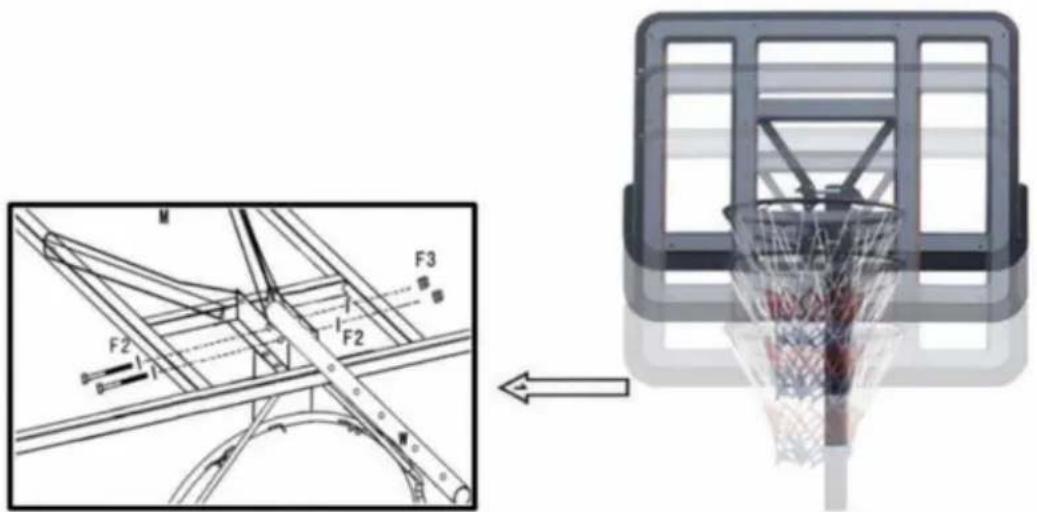

Pas de producthoogte aan met schroef F.

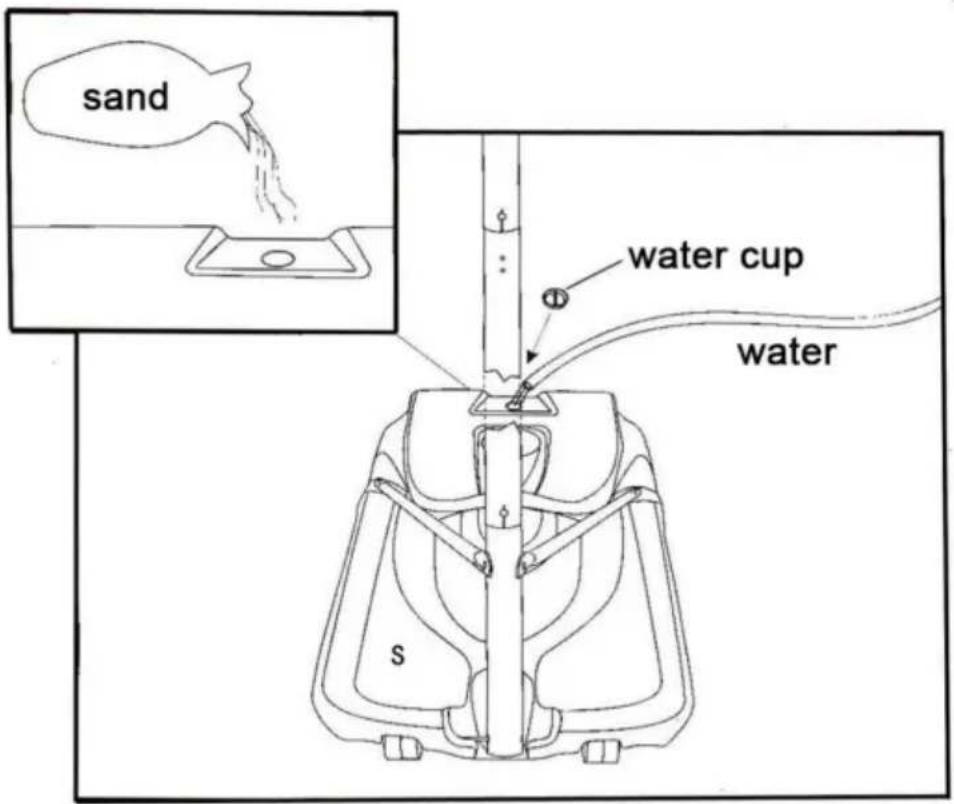

1. Om veiligheidsredenen wordt aanbevolen om bij temperaturen onder het vriespunt zand in plaats van water te gebruiken om de basis mee op te vullen.

Houd er rekening mee dat er geen zand meer wordt uitgegoten als de basis eenmaal is gevuld
