INSTRUKCJA OBSŁUGI M021A-2 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STOJAK NA KOSZ DO KOSZYKÓWKI

MODEL:M021A-2

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

STOJAK NA KOSZ DO KOSZYKÓWKI

MODEL:M021A-2

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie tego stojaka na kosz do koszykówki. Proszę Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. W przypadku jej nieprzestrzegania może spowodować poważne obrażenia.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być zagrożenie.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
3. Nie należy gromadzić się, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub lek.
4. Nośność i inne parametry produktu dotyczą wyłącznie produktu całkowicie i Produkt prawidłowo zmontowany.
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Płyta jest ciężka, zwrócić uwagę na montaż, aby uniknąć jego uszkodzenia, a jeśli to konieczne, znajdź kogoś, kto pomoże Ci przy instalacji.
8. Podczas montażu uchwytu najlepiej jest najpierw włać trochę wody do podstawy aby uniknąć zawalenia się tablicy.
9. Montażu mogą dokonywać wyłącznie osoby dorosłe.
10. Nie wieszaj się na obręczy ani nie wspinaj się na drążek. Nie wspinaj się na podstawy lub konstrukcji w całości, gdyż może to spowodować poważne obrażenia.
11. OSTRZEŻENIE: Ten produkt zawiera małe części. W przypadku połknięcia może spowodować ryzyko zadławienia. Trzymaj te małe części z dala od dzieci, gdy złożenie!

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY UNIKNAĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI

NAPIWKI:

1. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
2. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
3. Stosować wyłącznie na płaskich, równych i twardych powierzchniach.
4. Jeśli brakuje jakichkolwiek części, są one uszkodzone, zepsute lub zużyte, zaprzestań używania tego przedmiotu do czasu wykonania naprawy i zainstalowania części zamiennych.
5. Regulację i przenoszenie zestawu do koszykówki należy wykonywać dorośli.
6. Zawsze sprawdzaj, czy podstawa jednostki jest pełna wody lub piasku, wszystkie okucia i elementy montażowe są dokręcone przed każdym użyciem.
7. Nie dopuść do zamarznięcia wody w podstawie.

OSTRZEŻENIE:

Ze względów bezpieczeństwa prosimy nie zanurzać ani nie wieszać z obręczy do koszykówki.

ZAPISZ TE INSTRUKCJE

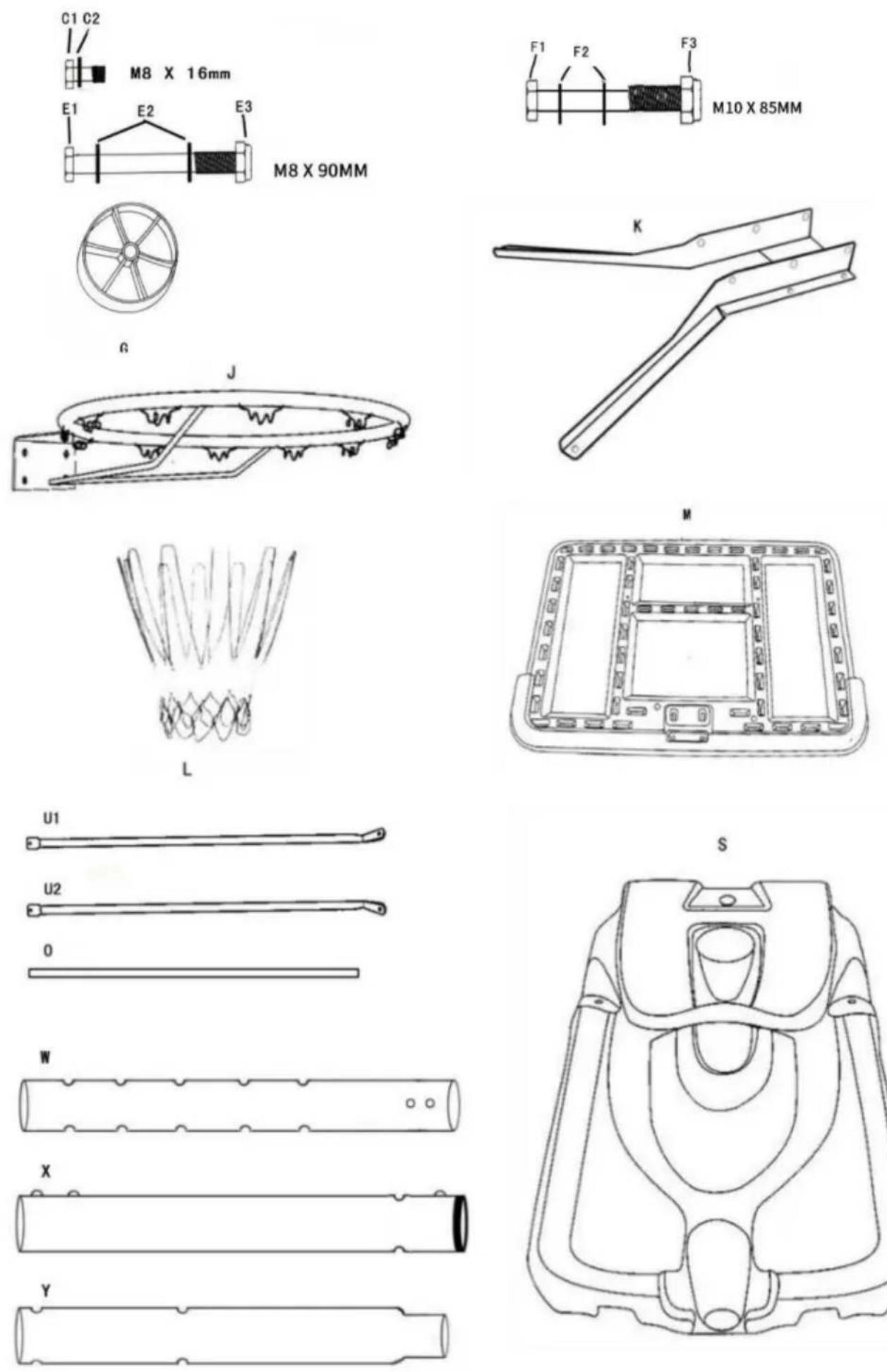

Lista części
NIE.	Strony	Ilość	Uwaga
B1,B2,B3 Śruba M8x35mm 2			podłącz płytkę, pierścień i wspornik płytki
B4, B5, B6, B7	Śruba ze sprężyną M8x110mm	2	podłącz płytkę, pierścień i wspornik płytki
C1,C2	Śruba M8x16mm 2		zamocuj górną część wspornika i płytę
Śruba D1,D2,D3 M8x20mm 2			połącz podstawę i wspornik słupa
E1,E2,E3 Śruba M8x90mm 1			połącz dolny słupek i wspornik słupka
F1, F2, F3	Śruba M10x85mm	6	podłącz wspornik płyty i górny słupek
			połącz górny słupek ze środkowym; połącz środkowy i dolny biegun
G	Koło	2
1	Czapka bazowa	1
J	Pierścień	1
K	Wspornik deski	1
L	Internet	1
M	Tablica	1
U1	Podpora słupka-prawa	1
U2	Rozpórka słupka-lewa	1
0	Wał koła	1
W	Górny biegun	1
X	Środkowy biegun	1
I	Dolny biegun	1
S	Opierać	1

B4 B5 B6 B7

M8 x 110mm

B1 B2 B3 M8 x 35mm D1 D2 D3 M8 x 20mm

Kroki montażu

1. Otwórz karton i sprawdź, czy wszystkie części są wymienione na stronie 4. Do montażu potrzeb są dwie osoby dorosłe.
2. Włóż górną szyjkowatą część dolnego słupka Y w dolną część środkowego słupka
   X. Jeśli na połączeniu słupka pojawią się zadziory lub odkształcenia, można umieścić kawałek tektury lub deski na spodzie dolnego słupka, aby wbić szyjkowatą część słupka na miejsce.

1. Przymocuj środkowy słupek X i dolny słupek Y za pomocą śruby F i dokręć je; włóż wałek koła O do koła G, podstawy S i końca dolnego słupka Y.

i dolny okreć je; włóź wy S i X Y S G X O F1 F2 F2 F3 Y 0

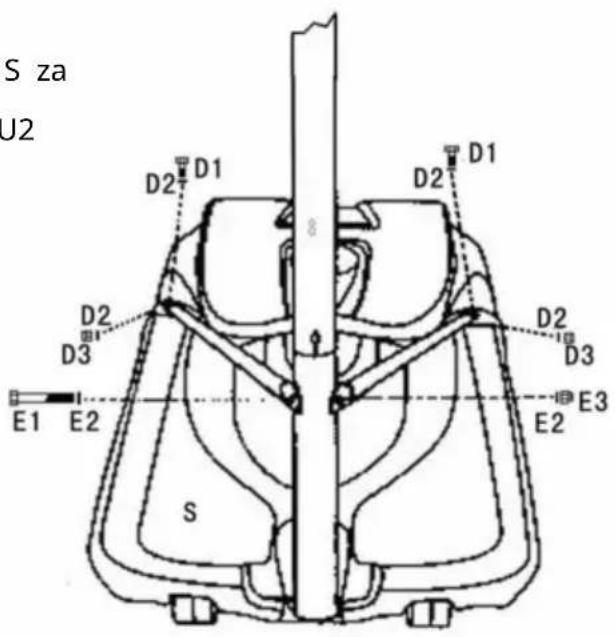

1. Połącz wspornik słupa U1 U2 z podstawą S za pomocą śruby D; połącz wspornik słupa U1 U2 z dolnym słupem Y za pomocą śruby E. Zwróć uwagę na różnicę między góra i dół wspornika słupa.

S za J2 D2 D1 D2 D1 D2 D3 E1 E2 S D2 D3 E2 E3

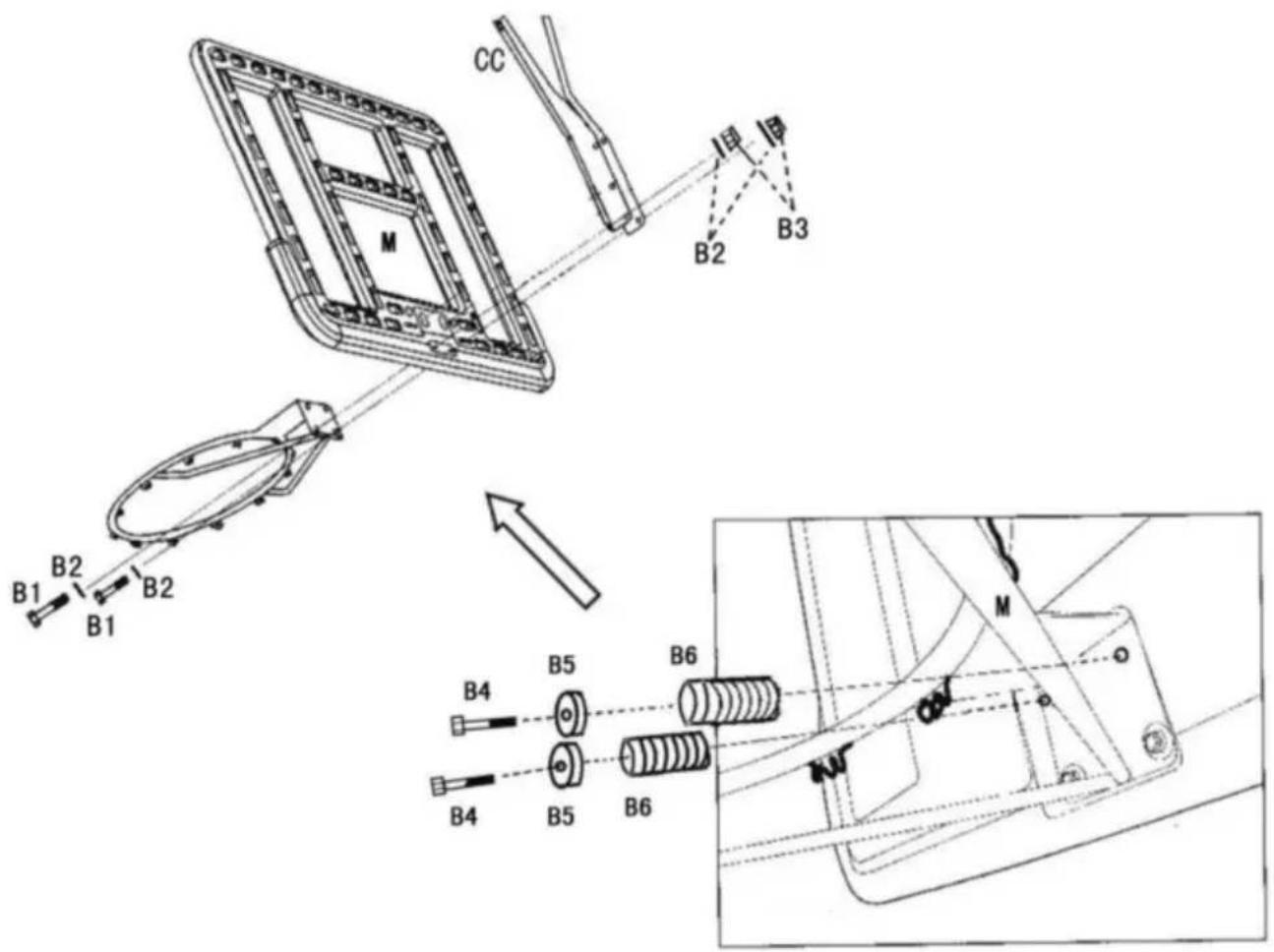

1. Połącz pierścień J, płytę M i wspornik płyty K za pomocą śruby B. Zwróć uwagę, że śruba ze sprężyną B4-7 musi być przymocowana do dwóch otworów na górze pierścienia.

CC B2 B3 M B1 B2 B1 B2 B4 B5 B6 B4 B5 B6 M

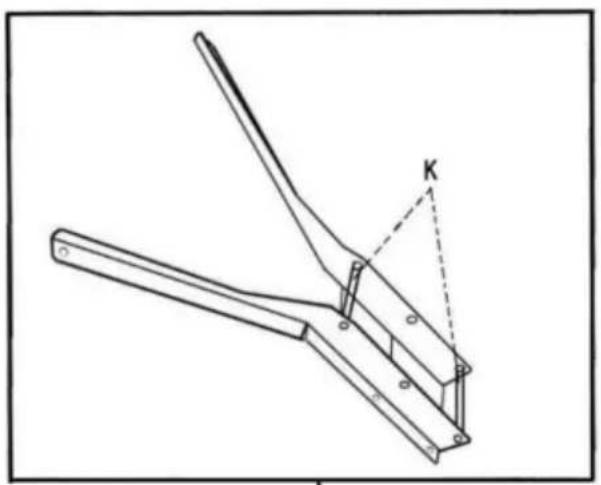

1. Zamocuj górną część wspornika deski K za deską M za pomocą śruby C i dokręć ją.

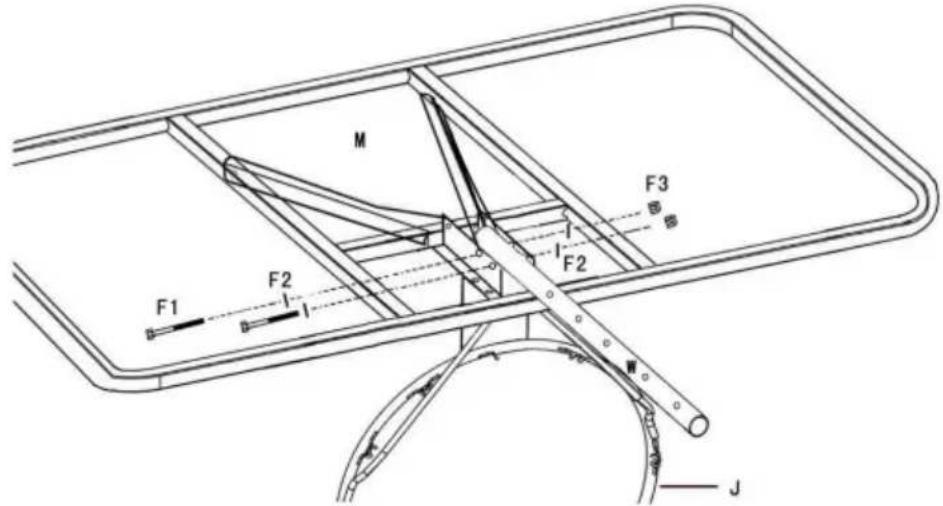

1. Przymocuj górną część słupka W na środku wspornika deski K za pomocą śruby F.

M F1 F2 F2 F3 J

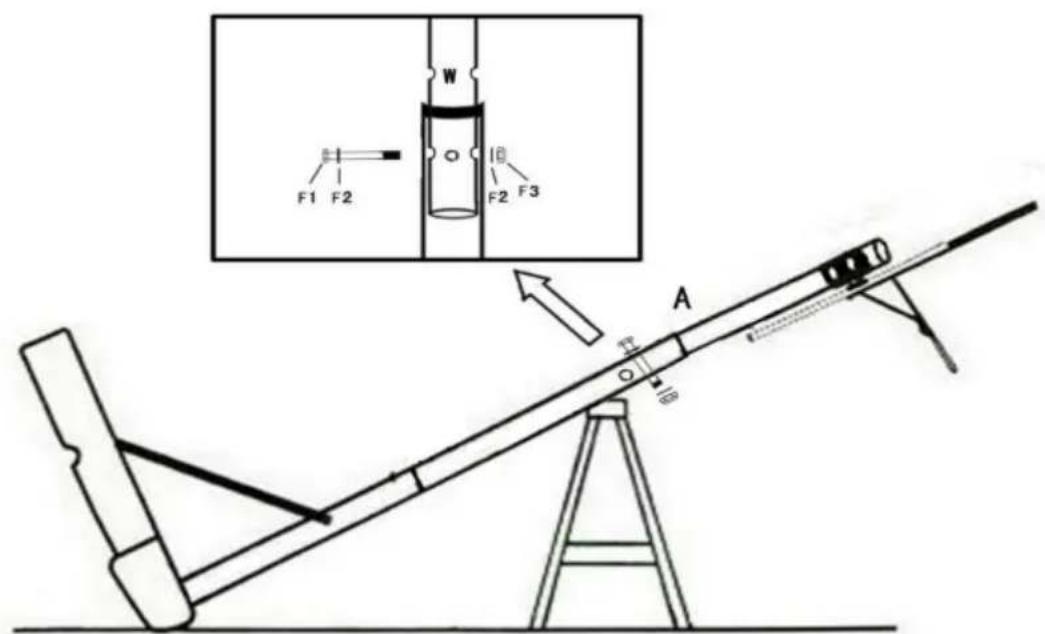

Włóż zamontowany górny słupek W do środkowego słupka X i zamocuj je śrubą F.

F1 F2 W F2 F3 A

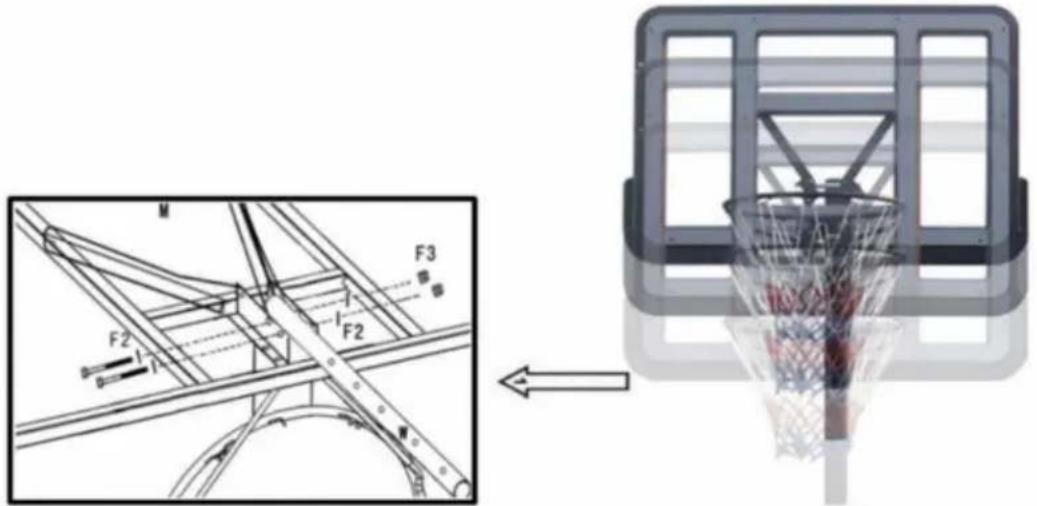

Wyreguluj wysokość produktu za pomocą śruby F.

1. Ze względów bezpieczeństwa, w przypadku temperatur poniżej zera, do wypełnienia podstawy zaleca się używanie piasku, a nie wody.

Należy pamiętać, że piasek nie zostanie wysypany po napełnieniu podstawy
