GEBRUIKSAANWIJZING XC2523 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAGER EN AFDICHTING

BESTUURDERSSET

Model: XC2523

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Veiligheid en waarschuwing

ÿ Lees en begrijp deze volledige handleiding voordat u het apparaat monteert, installeert,

het bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en

Het niet opvolgen van instructies kan leiden tot overlijden, persoonlijk letsel of schade aan waardevolle eigendommen.

ÿ Houd tijdens het monteren en gebruiken van dit product de werkruimte schoon en

goed verlicht zijn en houd toeschouwers en kinderen uit de buurt van het werkgebied. ÿ

Draag een door de ANSI goedgekeurde veiligheidsbril, stevige werkhandschoenen en veiligheidsschoenen tijdens gebruik.

ÿ Gebruik alleen zoals bedoeld.

ÿ Controleer voor elk gebruik de algemene staat van het product. Controleer op gebroken, gebarsten of

verbogen onderdelen, losse of ontbrekende onderdelen en alle omstandigheden die van invloed kunnen z de juiste werking van het product. ÿ Veeg het

product na elk gebruik af met een schone doek. Berg het product vervolgens op in een veilige, droge op een plaats waar kinderen en andere onbevoegden niet bij kunnen.

ÿ Zorg ervoor dat alleen originele onderdelen worden gebruikt voor vervanging en

reparatie. ÿ Houd het gereedschap in goede en schone staat voor een optimale en veilige werking. prestatie.

Specifications

Modelserie	XC2523
Maximale buitendiameter (mm)	74
Minimale buitendiameter (mm)	18
Nettogewicht (kg)	8.05
Brutogewicht (kg)	8.64

Afbeelding van het product

Figuur 1

Deel	Beschrijving	Afbeelding	Hoeveelheid
1	Schijfconnector		1
2	Hendel		1
3	Schroef		1
4	Inbussleutel		1
5	O-ring (ÿ9*1.9)		4
6	O-ring (ÿ11*1,5)		4
7	Schijven van 18 mm tot 65 mm (maatstap in in stappen van 1 mm) en 74 mm.		49

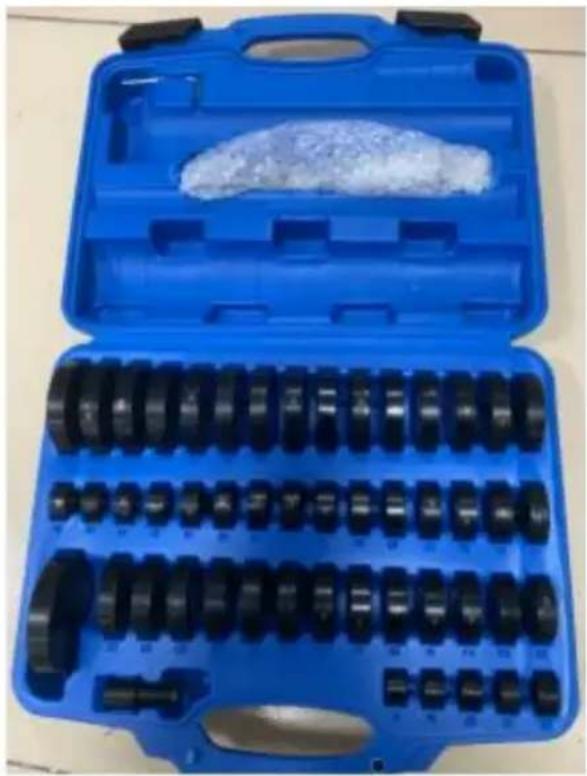

8	Opbergdoos		1

Instructies

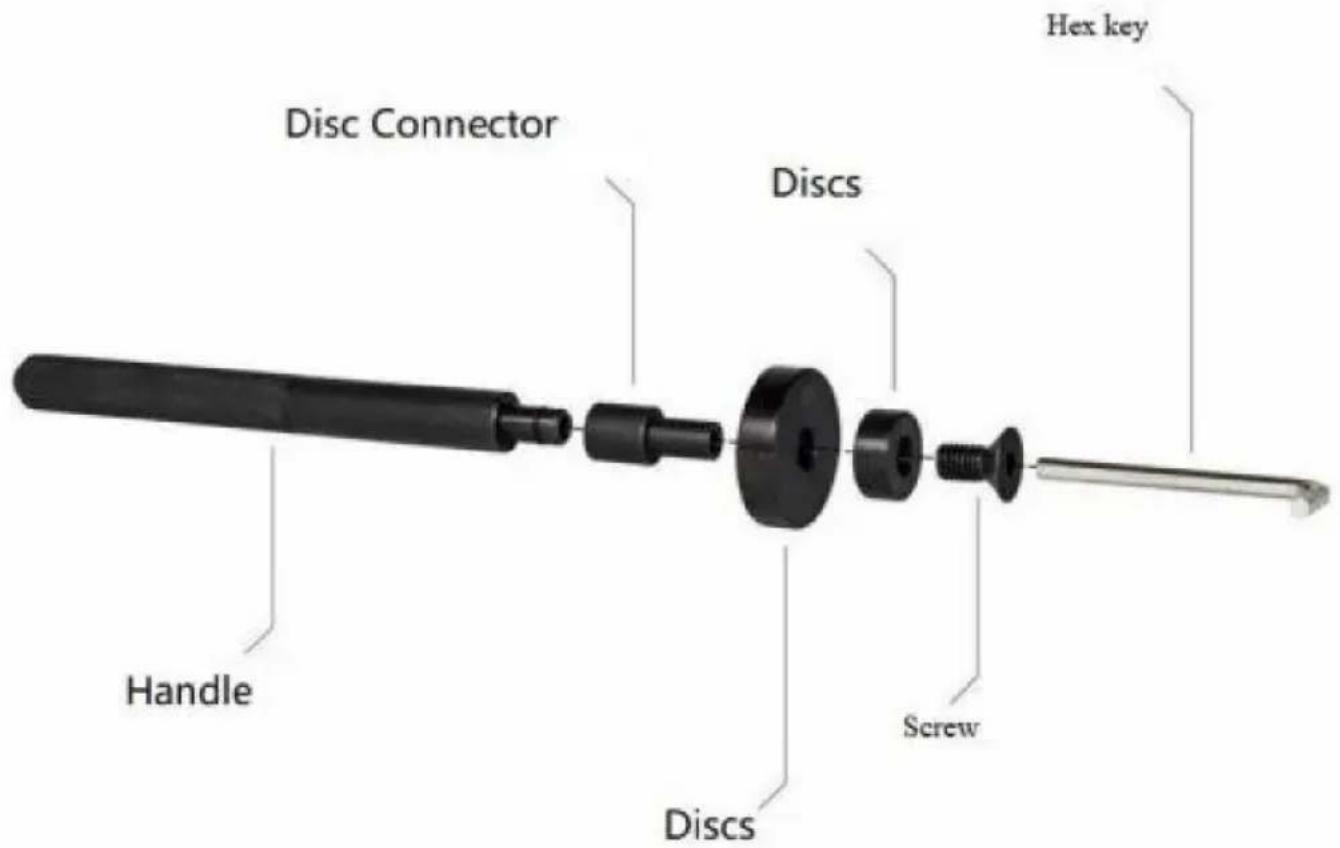

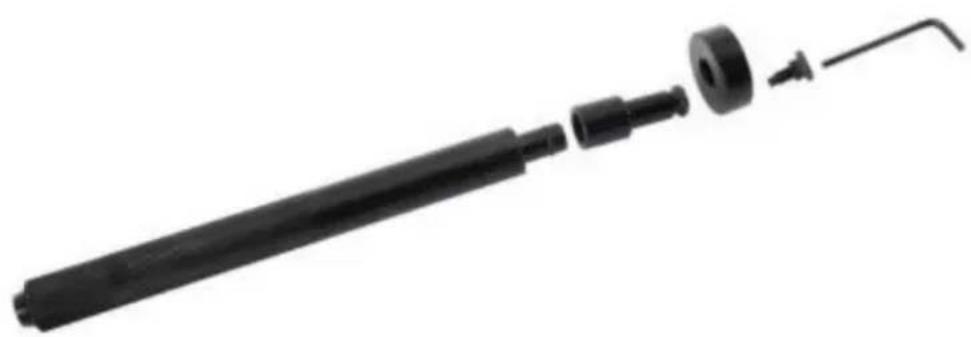

A. Draai de schroef uit de metalen handgreep of uit de snelkoppeling schacht.

Hex key Disc Connector Discs Handle Discs Screw

Figuur 2

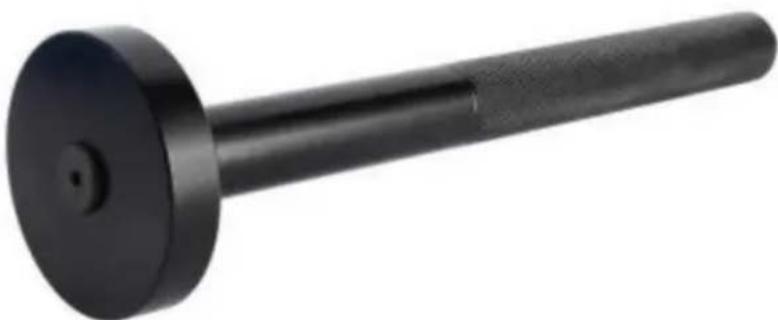

B. Kies de juiste maat stalen schijven en plaats ze in de Hendel.

C. Draai de schroef vast met de schroefsleutel.

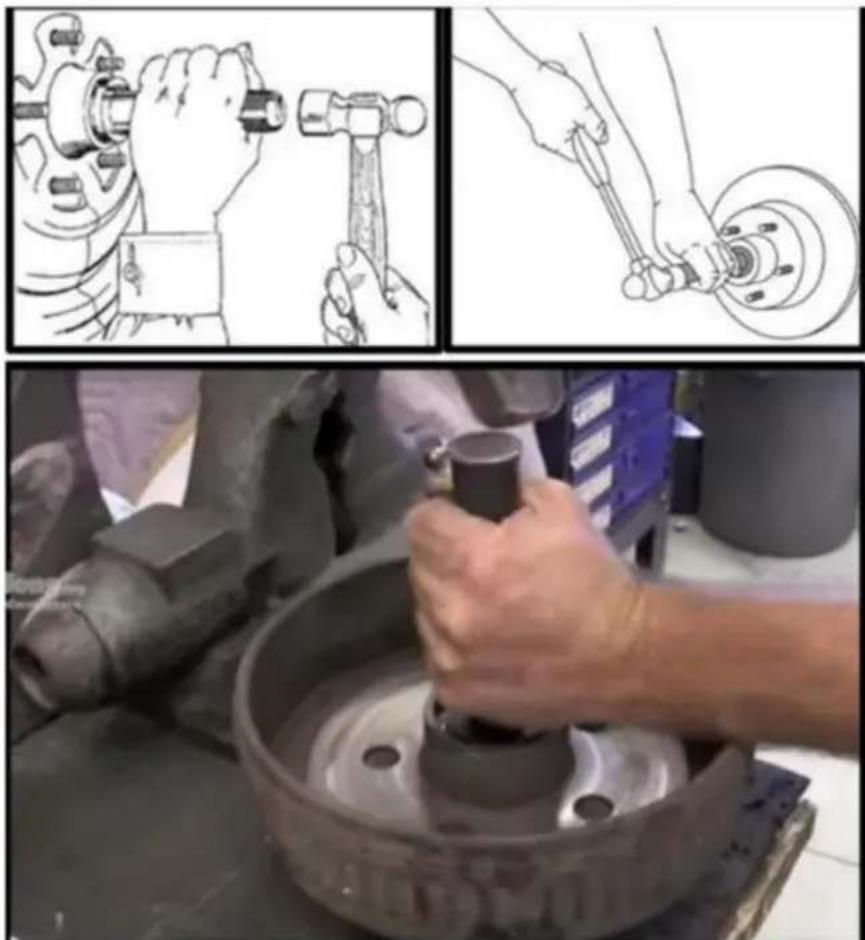

D. Monteer het lager, de bus, de afdichtringen of het rubber met een hamer of een hydraulische pers.

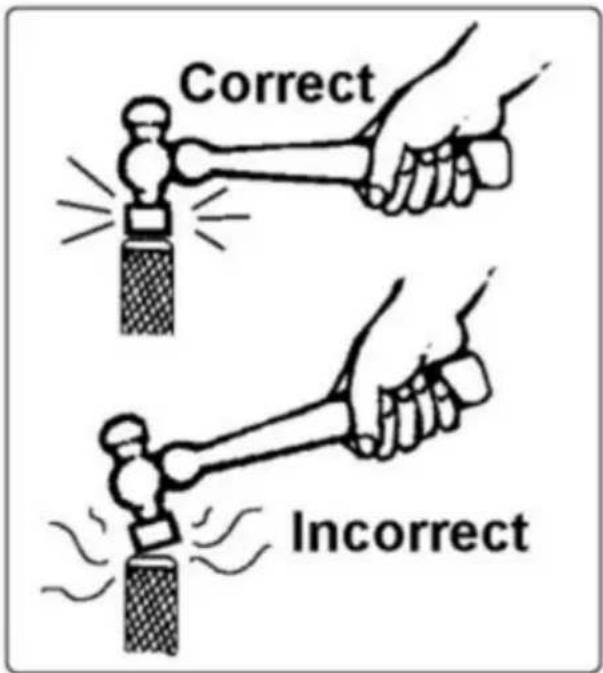

E. Sla de schroevendraaier recht op de kop. Sla het gereedschap NIET excentrisch of schuin.

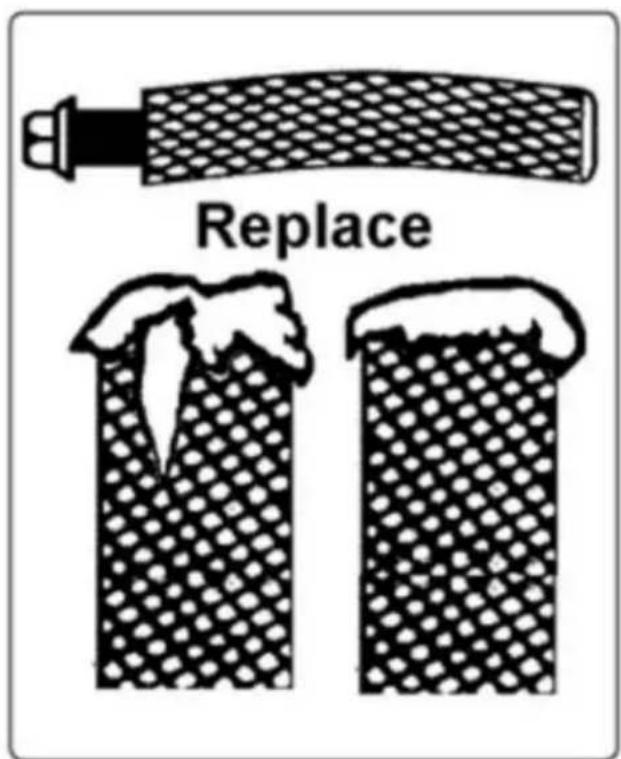

F. GEBRUIK de driver NIET als deze gebogen, gechipt, een paddenstoelkop heeft of anderszins beschadigd is.

Replace

Figuur 7

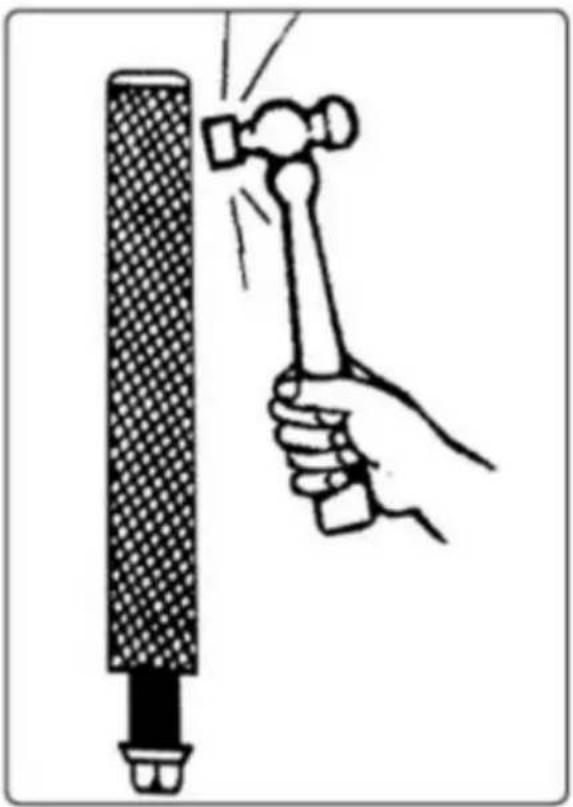

G. Sla NIET tegen de zijkant van het lichaam van de bestuurder.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

60329 Frankfort aan de Main.
