BEDIENUNGSANLEITUNG XC2523 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
LAGER- UND DICHTUNGSMITTELSATZ
MODELL: XC2523
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
LAGER UND DICHTUNG TREIBERSATZ
Modell: XC2523
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Sicherheit und Warnung
ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Gerät montieren, installieren, Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser Warnungen und Anweisungen können zum Tod, zu Verletzungen oder zur Beschädigung wertvoller Sachwerte führen.
ÿ Halten Sie den Arbeitsbereich während der Montage und Verwendung dieses Produkts sauber und gut beleuchtet sein und Zuschauer und Kinder vom Arbeitsbereich fernhalten. ÿ Tragen
Sie ANSI-geprüfte Schutzbrillen, strapazierfähige Arbeitshandschuhe und Sicherheitsschuhe während des
Gebrauchs. ä Nur bestimmungsgemäß
verwenden. ÿ Vor jedem Gebrauch den allgemeinen Zustand des Produkts überprüfen. Überprüfen Sie, ob Teile gebrochen, gerissen oder verbogene Teile, lose oder fehlende Teile und alle Zustände vorhanden sind, die die Funktion beeinträchtigen könnten. den ordnungsgemäßen Betrieb des Produkts. ÿ Wischen
Sie das Produkt nach jedem Gebrauch mit einem sauberen Tuch ab. Bewahren Sie das Produkt dann an einem sicheren, trockenen an einem für Kinder und andere unbefugte Personen unzugänglichen Ort.
ÿ Stellen Sie sicher, dass für den Austausch und die Reparatur ausschließlich Originalteile
verwendet werden. ä Halten Sie die Werkzeuge in gutem und sauberem Zustand, um optimale und sichere Leistung.
Technische Daten
| Modellreihe | XC2523 |
| Max. Außendurchmesser (mm) | 74 |
| Min. Außendurchmesser (mm) | 18 |
| Nettogewicht (kg) | 8.05 |
| Bruttogewicht (kg) | 8,64 |

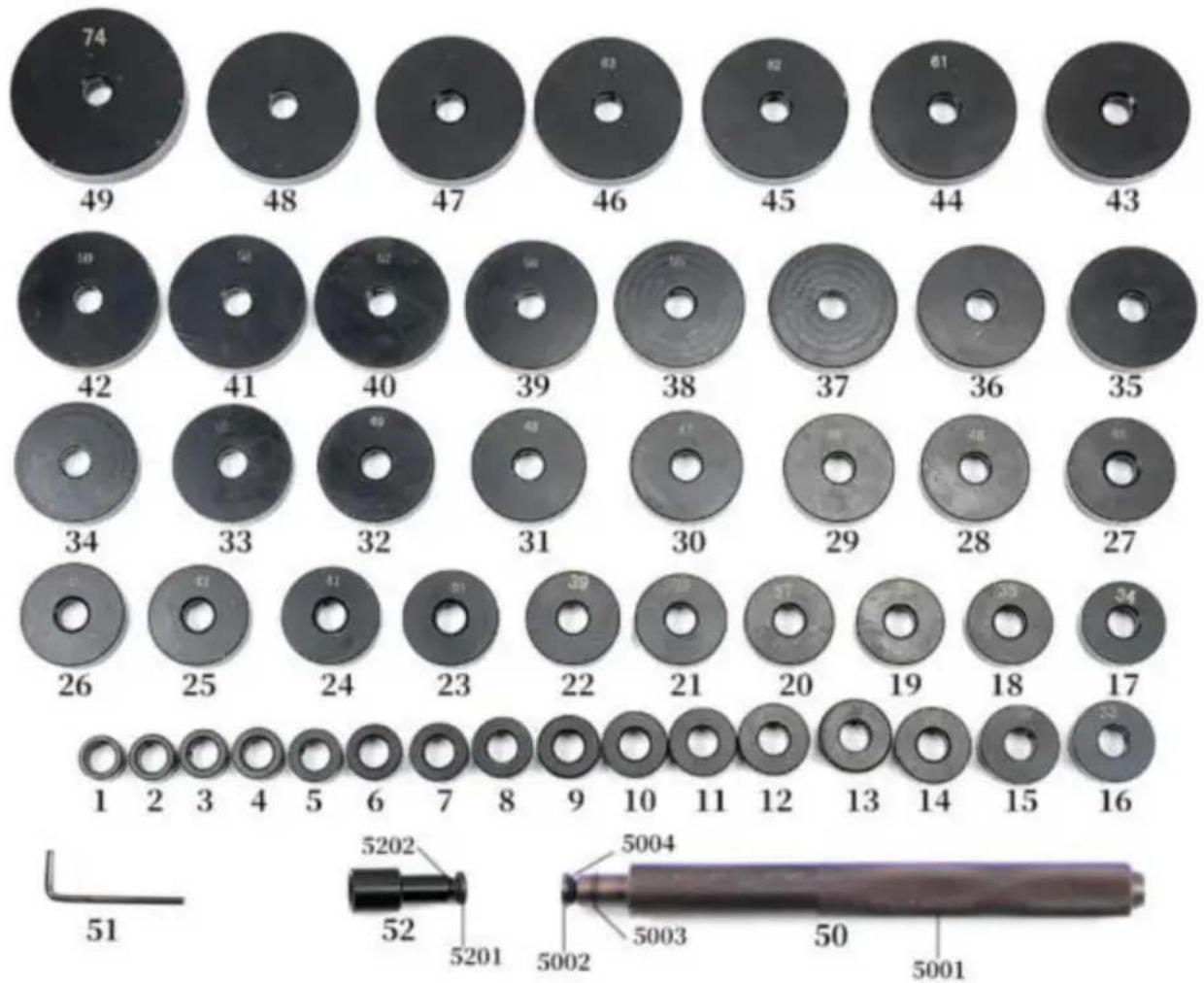

Abbildung des Produkts
other
| Item | Value | |---|---| | 74 | 49 | | 48 | 48 | | 47 | 47 | | 46 | 46 | | 45 | 45 | | 44 | 44 | | 43 | 43 | | 10 | 10 | | 42 | 42 | | 41 | 41 | | 40 | 40 | | 39 | 39 | | 38 | 38 | | 37 | 37 | | 36 | 36 | | 35 | 35 | | 34 | 34 | | 33 | 33 | | 32 | 32 | | 31 | 31 | | 30 | 30 | | 29 | 29 | | 28 | 28 | | 27 | 27 | | 26 | 26 | | 25 | 25 | | 24 | 24 | | 23 | 23 | | 22 | 22 | | 21 | 21 | | 20 | 20 | | 19 | 19 | | 18 | 18 | | 17 | 17 | | 1 | 1 | | 2 | 2 | | 3 | 3 | | 4 | 4 | | 5 | 5 | | 6 | 6 | | 7 | 7 | | 8 | 8 | | 9 | 9 | | 10 | 10 | | 11 | 11 | | 12 | 12 | | 13 | 13 | | 14 | 14 | | 15 | 15 | | 16 | 16 | [Diagram: Labeled Ring] with values (e.g., '5202', '5004', '5003', '5001') below the Ring Number [1, 2, ..., 51]. The chart displays multiple circular segments with varying fill patterns and sizes, indicating different components or measurements of the ring number.Abbildung 1
| Teil | Beschreibung | Bild | Menge |
| 1 | Scheibenverbinder |  | 1 |
| 2 | Handhaben | 1 | |
| 3 | Schrauben |  | 1 |
| 4 | O-Ring mit |  | 1 |
| 5 | Inbusschlüssel (ÿ9 x 1,9) | [WZZA] | 4 |
| 6 | O-Ring (ÿ11 x 1,5) |  | 4 |
| 7 | Scheiben 18mm bis 65mm (Größe Schritt in 1-mm-Schritten) und 74 mm. |  | 49 |

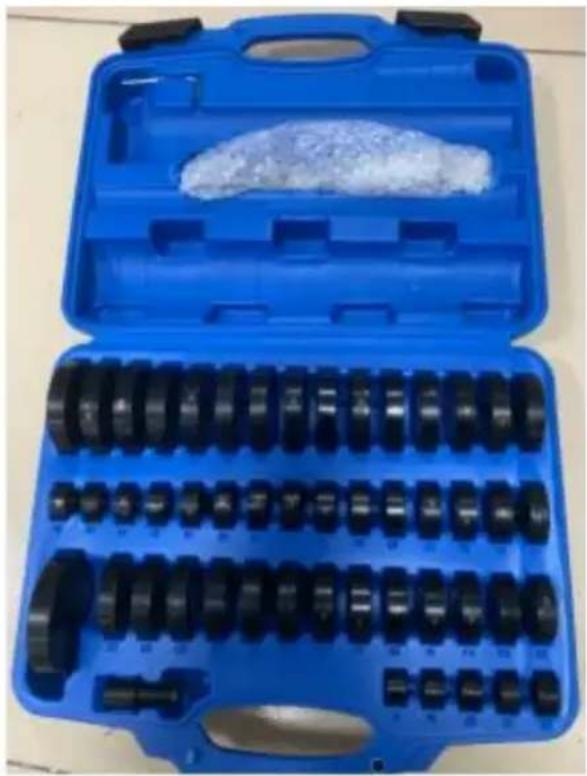

| 8 | Aufbewahrungsbox |  | 1 |
Anweisungen

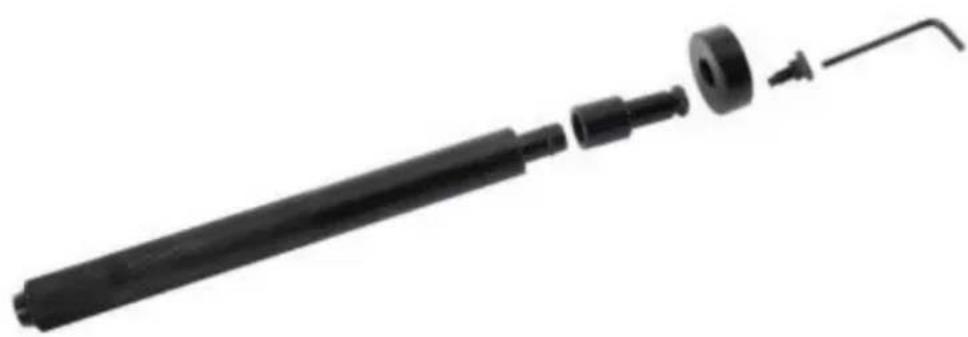

A. Entfernen Sie die Schraube aus dem Metallgriff oder aus der Schnellkupplung Welle.


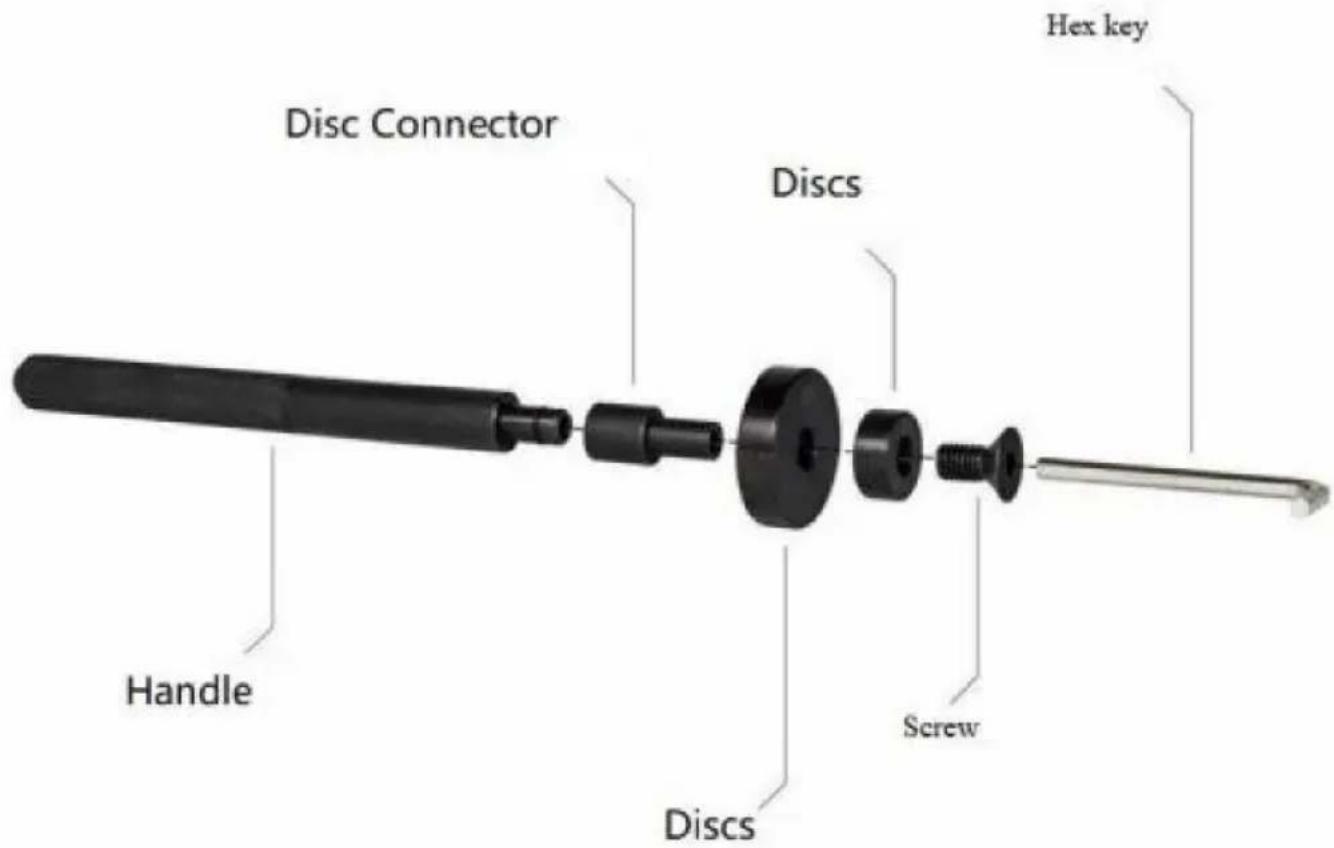

Hex key Disc Connector Discs Handle Discs ScrewAbbildung 2

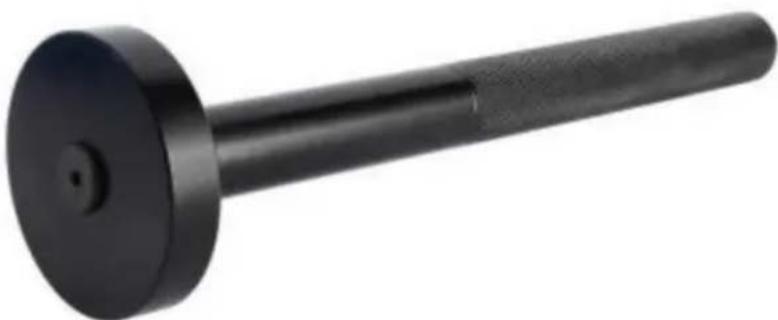

B. Wählen Sie die passende Größe der Stahlscheiben und legen Sie sie in die Handhaben.
C. Festziehen der Schraube mit dem Schraubenschlüssel.

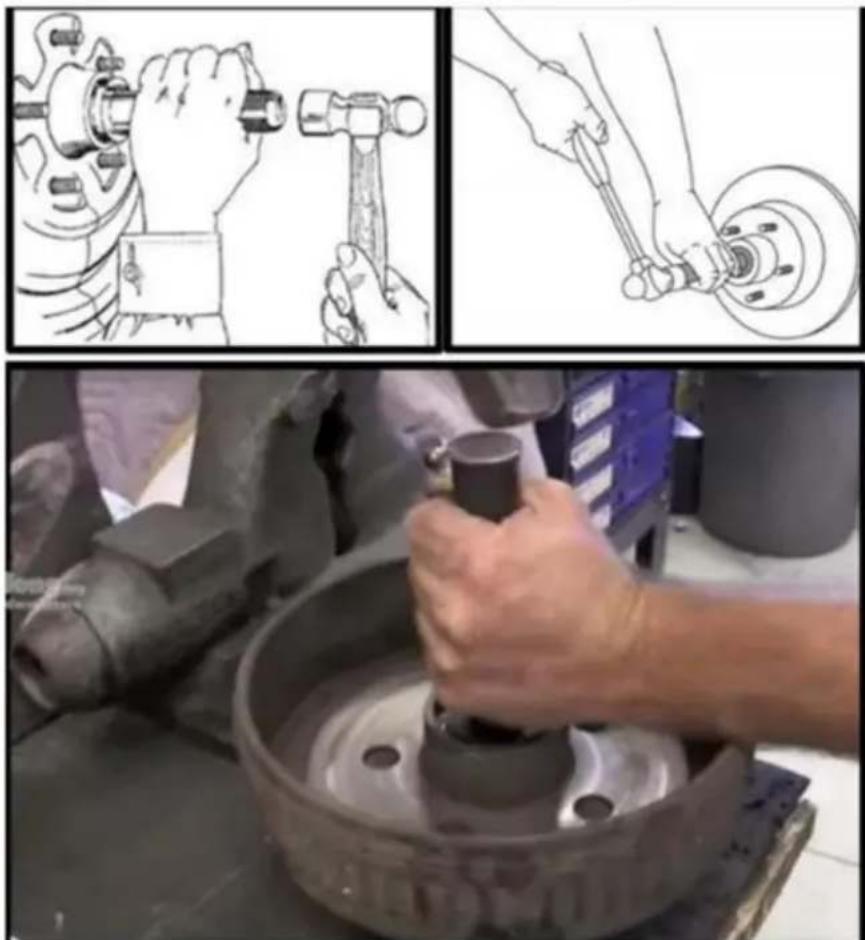

D. Montieren Sie Lager, Buchsen, Dichtungsringe oder Gummi mit einem Hammer oder einer hydraulischen Presse.

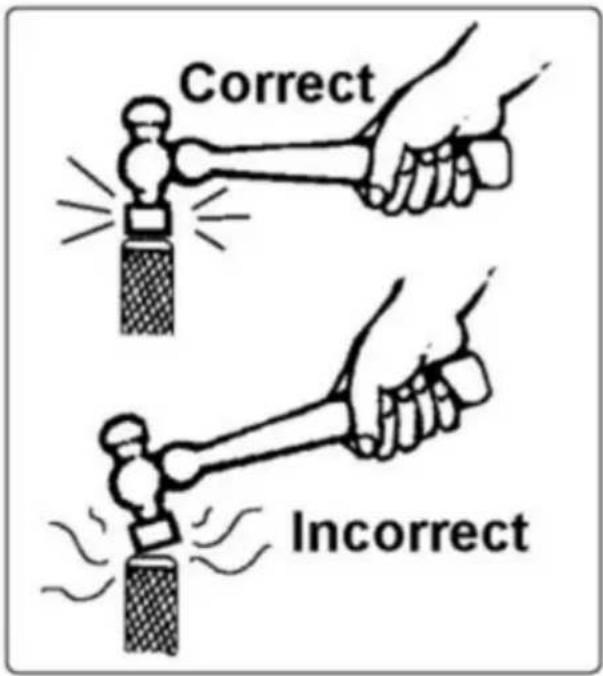

E. Schlagen Sie mit dem Schraubendreher direkt auf den Kopf. Schlagen Sie NICHT außermittig oder in einem Winkel auf das Werkzeug.

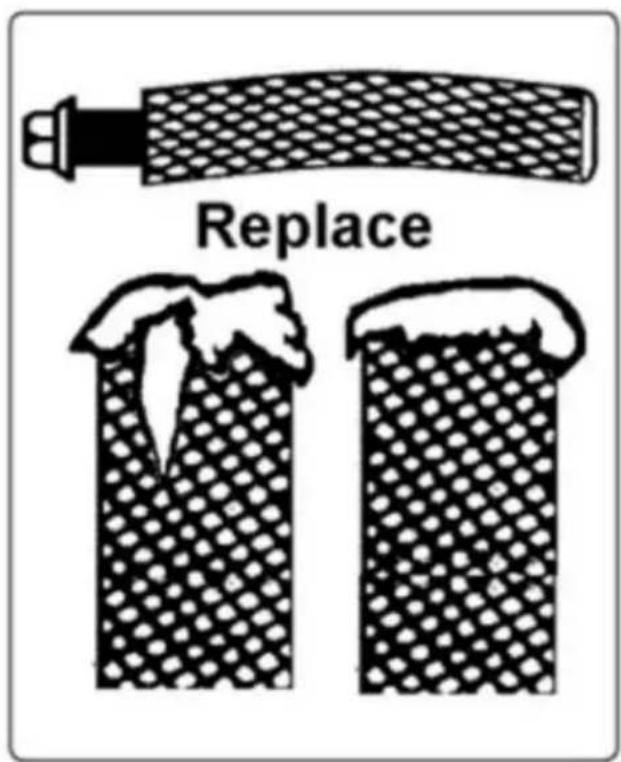

F. Verwenden Sie den Schraubendreher NICHT, wenn er verbogen oder beschädigt ist, einen Pilzkopf hat oder anderweitig beschädigt ist.


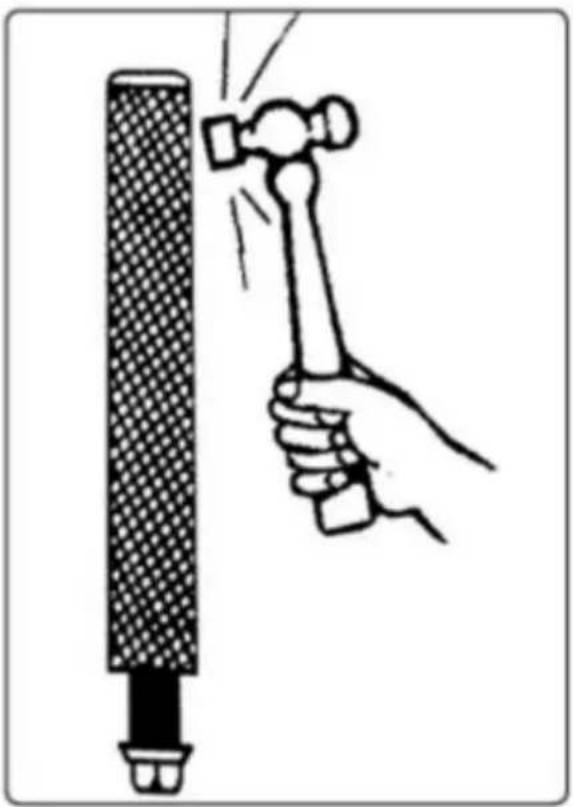

G. Schlagen Sie NICHT seitlich auf den Körper des Fahrers.

