INSTRUKCJA OBSŁUGI XC2523 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
ZESTAW NARZĘDZI DO ŁOŻYSK I USZCZELEK
MODEL: XC2523
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
ŁOŻYSKO I USZCZELNIENIE
ZESTAW KIEROWCÓW
Modele: XC2523
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Obsługa Klienta@vevor.com
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Bezpieczeństwo i ostrzeżenia
Przed montażem, instalacją,
obsługi lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i
Nieprzestrzeganie tych instrukcji może spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia.
Podczas montażu i użytkowania tego produktu należy utrzymywać miejsce pracy w czystości i
dobrze oświetlone i nie dopuszczaj widzów ani dzieci do obszaru roboczego.
Noś okulary ochronne zatwierdzone przez ANSI, wytrzymałe rękawice robocze i obuwie robocze podczas
użytkowania. Stosować wyłącznie
zgodnie z przeznaczeniem. Przed każdym użyciem należy sprawdzić ogólny stan produktu. Sprawdzić, czy nie ma
uszkodzonych, pękniętych lub wygiętych części, luźnych lub brakujących części oraz czy nie ma żadnych stanów, które mogą mieć
prawidłowe działanie produktu. Po
każdym użyciu przetrzyj czystą szmatką. Następnie przechowuj produkt w bezpiecznym, suchym miejsce w miejscu niedostępnym dla dzieci i osób nieupoważnionych.
Upewnij się, że do wymiany i naprawy używasz wyłącznie oryginalnych części.
Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić optymalne i najbezpieczniejsze działanie. wydajność.
Specyfikacje
| Seria modeli | XC2523 |
| Maksymalna średnica zewnętrzna (mm) | 74 |
| Minimalna średnica zewnętrzna (mm) | 18 |
| Masa netto (kg) | 8.05 |
| Masa brutto (kg) | 8,64 |

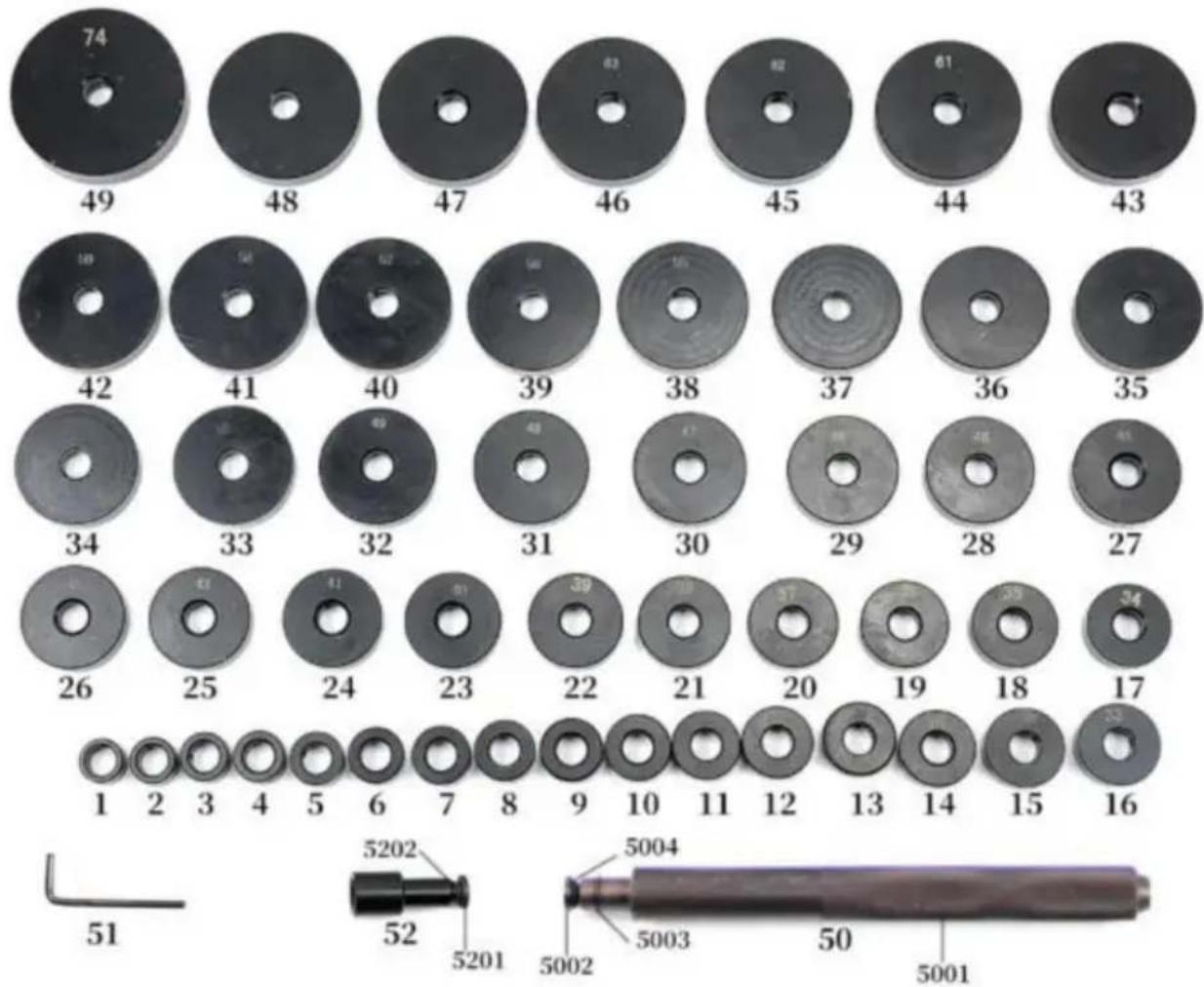

Rysunek produktu
other
| Component | Value | |---|---| | 74 | 49 | | 48 | 48 | | 47 | 47 | | 46 | 46 | | 45 | 45 | | 44 | 44 | | 43 | 43 | | Label | Value | |---|---| | 1 | 26 | | 2 | 25 | | 3 | 23 | | 4 | 22 | | 5 | 21 | | 6 | 20 | | 7 | 19 | | 8 | 18 | | 9 | 17 | | 10 | 16 | | 11 | 15 | | 12 | 14 | | 13 | 13 | | 14 | 12 | | 15 | 11 | | 16 | 10 | | 17 | 9 | | 18 | 8 | | 19 | 7 | | 20 | 6 | | 21 | 5 | | 22 | 4 | | 23 | 3 | | 24 | 2 | | 25 | 1 | | 26 | -1 | | 27 | -2 | | 28 | -3 | | 29 | -4 | | 30 | -5 | | 31 | -6 | | 32 | -7 | | 33 | -8 | | 34 | -9 | | 35 | -10 | | 36 | -11 | | 37 | -12 | | 38 | -13 | | 39 | -14 | | 40 | -15 | | 41 | -16 | | 42 | -17 | | 43 | -18 | | 44 | -19 | | 45 | -20 | | 46 | -21 | | 47 | -22 | | 48 | -23 | | 49 | -24 | | 5001 | -25 | | 5002 | -26 | | 5003 | -27 | | 5004 | -28 | The chart displays a grid layout of circular components with numerical labels (e.g., '74' for the first circle) and an accompanying schematic diagram showing the component sizes and their corresponding numbers.Rysunek 1
| Część | Opis | Zdjęcie | Ilość |
| 1 | Łącznik tarczowy |  | 1 |
| 2 | Uchwyt | 1 | |
| 3 | Śruba |  | 1 |
| 4 | Pierścień | [z8Y4] | 1 |
| 5 | uszczelniający klucza imbusowego ( 9*1,9 ) |  | 4 |
| 6 | Pierścień uszczelniający ( 11*1,5 ) |  | 4 |
| 7 | Tarcze od 18 mm do 65 mm (rozmiar stopniowany)(co 1 mm) i 74 mm. |  | 49 |

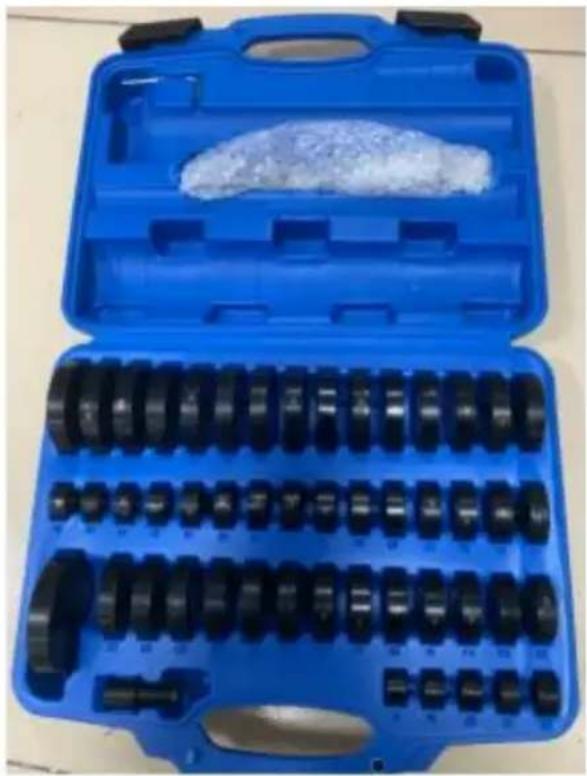

| 8 | Pudełko do przechowywania |  | 1 |
Instrukcje

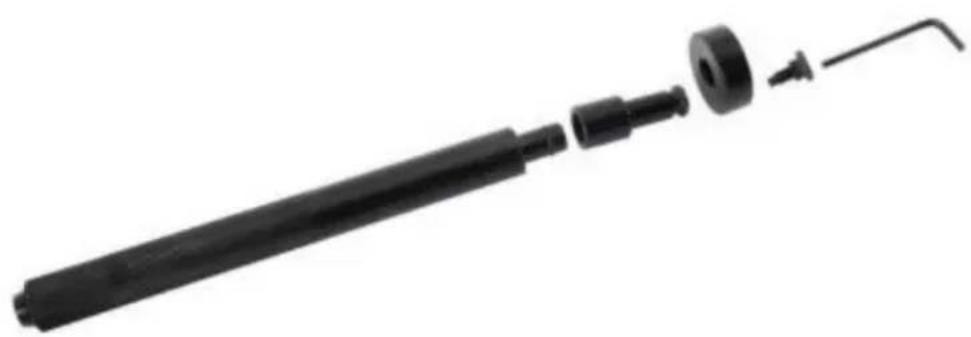

A. Wyjmij śrubę z metalowego uchwytu lub z szybkozłączki wał.


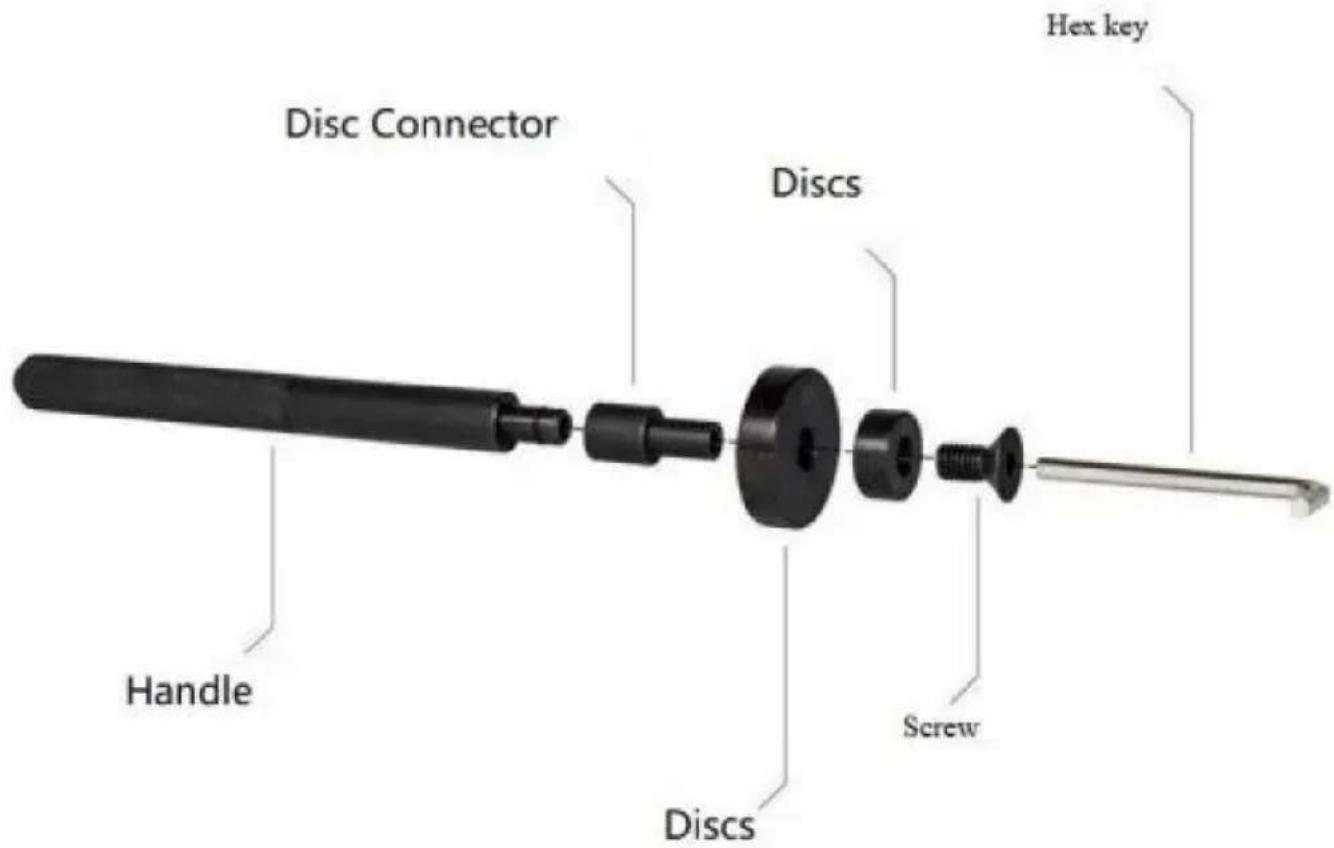

Hex key Disc Connector Discs Handle Discs ScrewRysunek 2

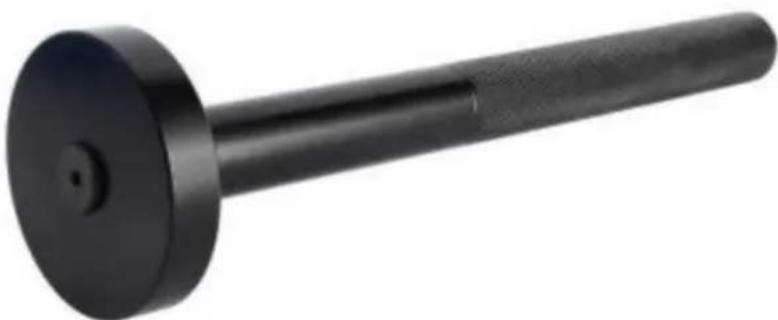

B. Wybierz odpowiedni rozmiar stalowych tarcz i umieść je w Uchwyt.
C. Zablokuj śrubę kluczem do śrub.

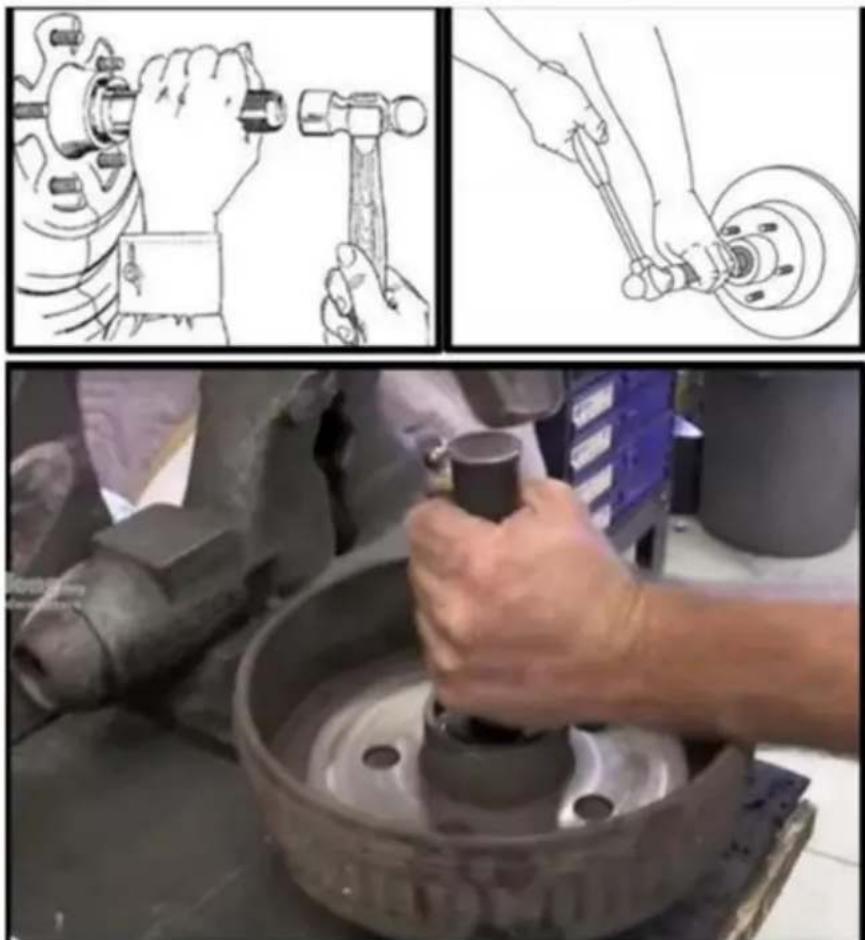

D. Zamontuj łożysko, tuleję, pierścienie uszczelniające lub gumę za pomocą młotka lub prasy hydraulicznej.

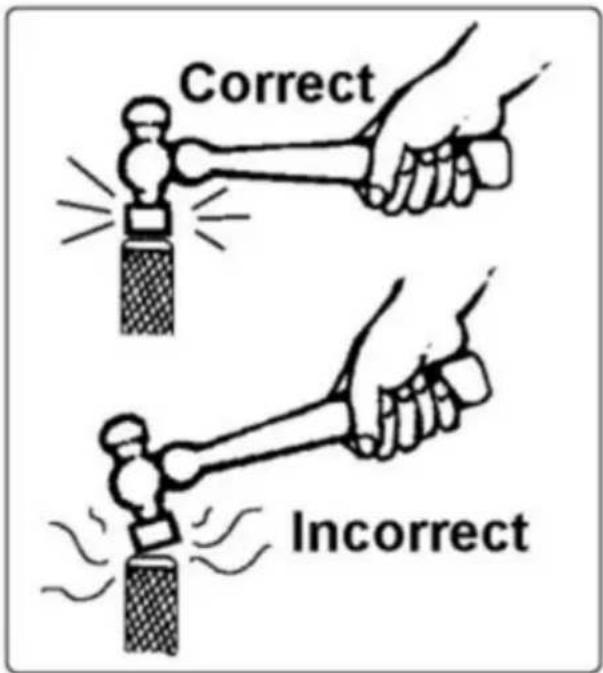

E. Uderzaj śrubokrętem prosto w głowicę - NIE uderzaj narzędziem poza środkiem lub pod kątem.

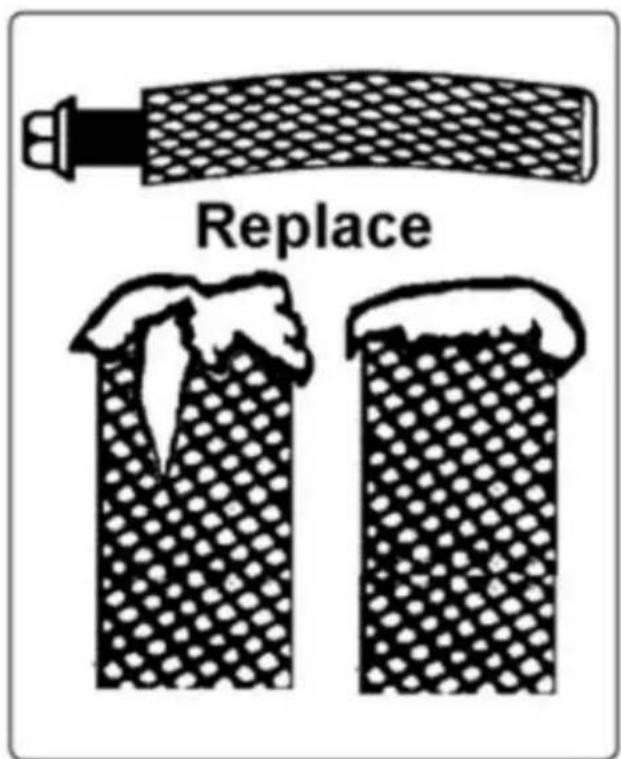

F. NIE używaj śrubokręta, jeśli jest wygięty, wyszczerbiony, ma główkę w kształcie grzybka lub jest w inny sposób uszkodzony.


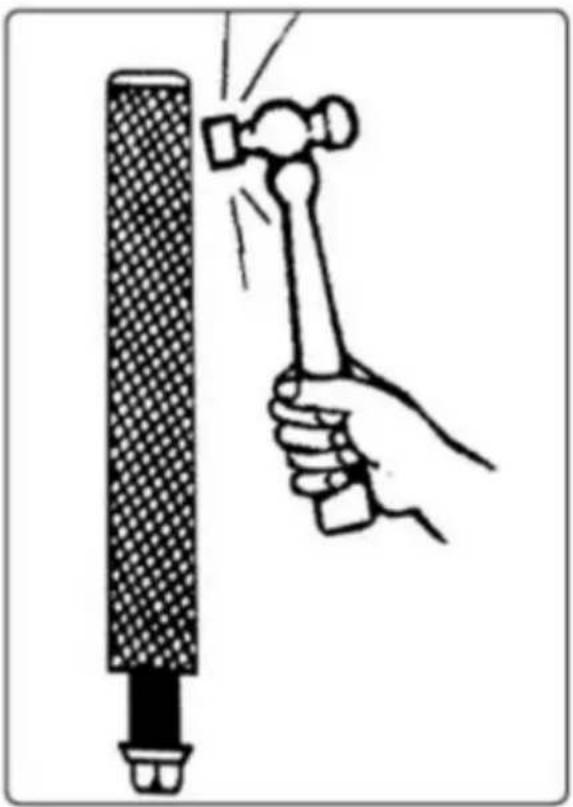

G. NIE uderzaj w bok ciała kierowcy.
