MANUALE UTENTE XC2523 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SET DI CUSCINETTI E GUARNIZIONI

MODELLO: XC2523

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CUSCINETTO E GUARNIZIONE SET DI DRIVER

Modello: XC2523

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Sicurezza e avvertenza

ÿ Leggere e comprendere l'intero manuale prima di montare, installare,
funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare morte, lesioni personali o danni a beni di valore.
ÿ Durante il montaggio e l'utilizzo di questo prodotto, mantenere l'area di lavoro pulita e
ben illuminato e tenere spettatori e bambini fuori dall'area di lavoro. ÿ Indossare
occhiali di sicurezza approvati ANSI, guanti da lavoro resistenti e scarpe antinfortunistiche durante l'uso.
ÿ Utilizzare solo come previsto.
ÿ Prima di ogni utilizzo, ispezionare le condizioni generali del prodotto. Controllare eventuali parti rotte,
incrinate o piegate, parti allentate o mancanti e qualsiasi condizione che possa influire il corretto funzionamento del prodotto. ÿ
Dopo ogni utilizzo, pulire con un panno pulito. Quindi, conservare il prodotto in un luogo sicuro e asciutto.
luogo fuori dalla portata dei bambini e di altre persone non autorizzate.
ÿ Assicurarsi che vengano utilizzati solo pezzi originali per la sostituzione e la
riparazione. ÿ Mantenere gli utensili in buone e pulite condizioni per un funzionamento ottimale e più sicuro.
prestazione.

Specifiche

Serie di modelli	XC2523
Diametro esterno massimo (mm)	74
Diametro esterno minimo (mm)	18
Peso netto (kg)	8.05
Peso lordo (kg)	8.64

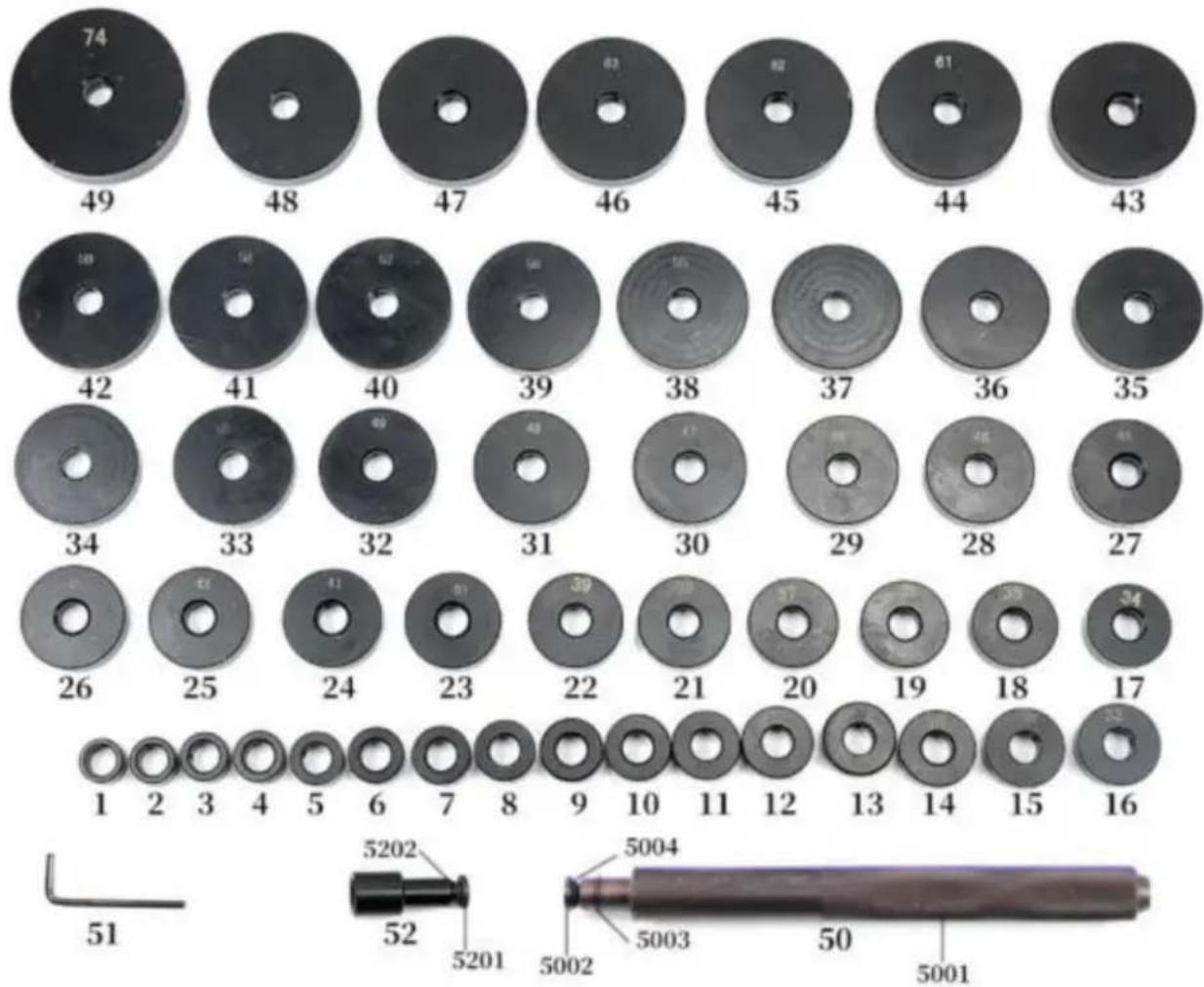

Figura del prodotto

Figura 1

Parte	Descrizione	Immagine	Quantità
1	Connettore disco		1
2	Maniglia		1
3	Vite		1
4	Anello di		1
5	tenuta a chiave esagonale (ÿ9*1.9)		4
6	Anello di tenuta (ÿ11*1.5)		4
7	Dischi da 18 mm a 65 mm (dimensioni in (incrementi di 1 mm) e 74 mm.		49

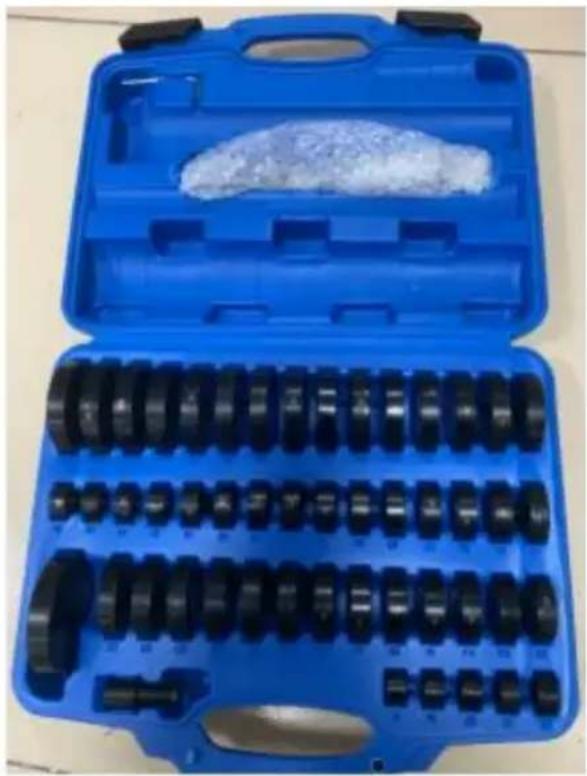

8	Scatola di immagazzinaggio		1

Istruzioni

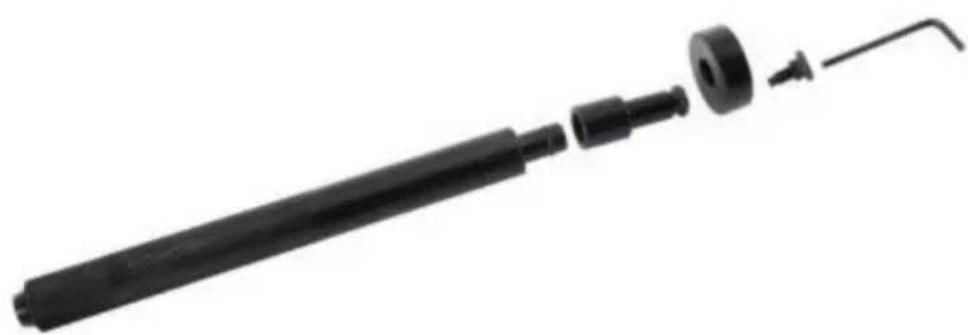

A. Estrarre la vite dalla maniglia metallica o dal collegamento rapido lancia.

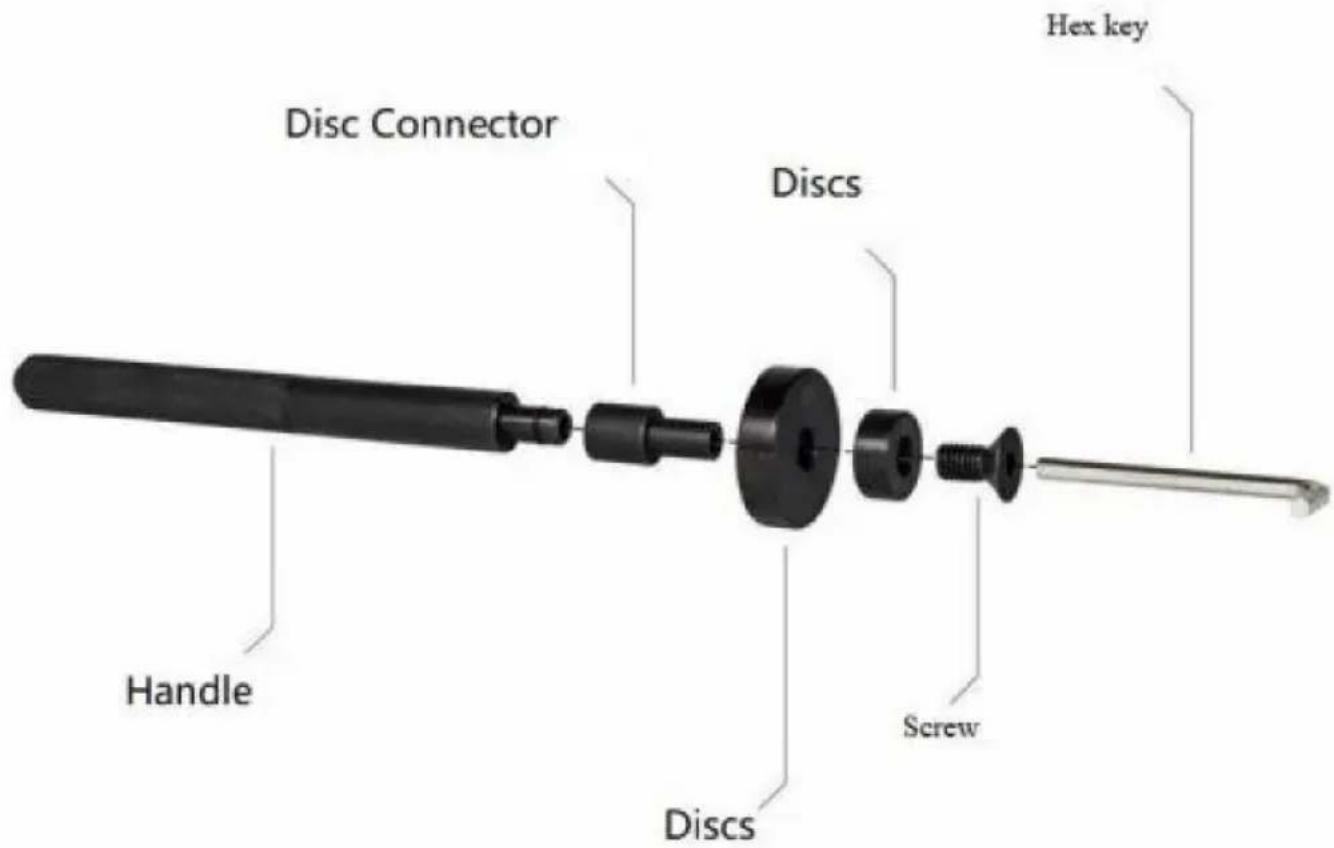

Hex key Disc Connector Discs Handle Discs Screw

Figura 2

B. Scegliere la dimensione adatta dei dischi di acciaio e inserirli nel Maniglia.

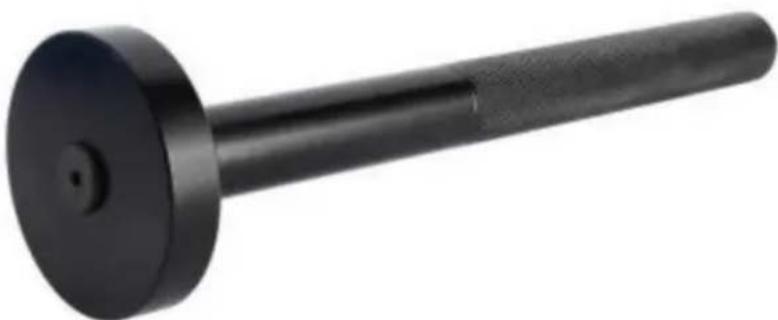

C. Bloccare la vite con la chiave per viti.

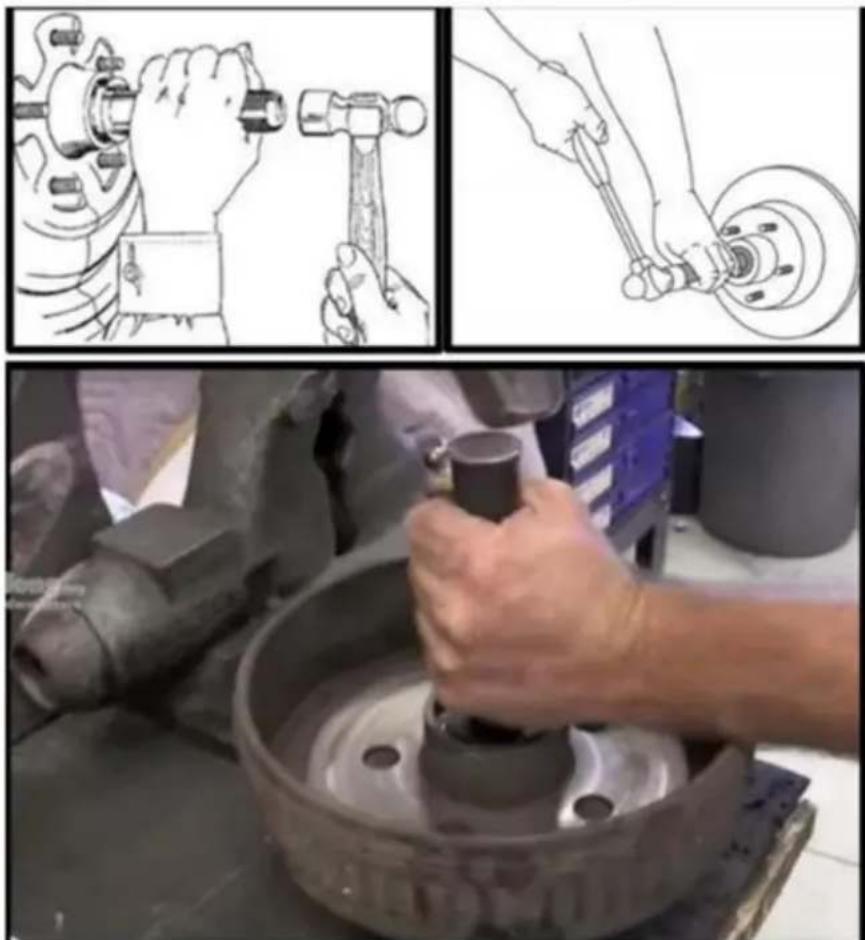

D. Montare il cuscinetto, la boccola, gli anelli di tenuta o la gomma con un martello o una pressa idraulica.

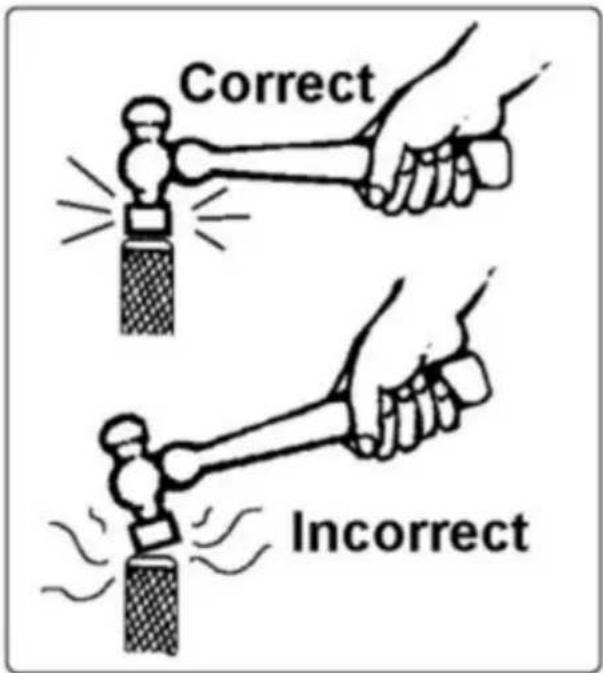

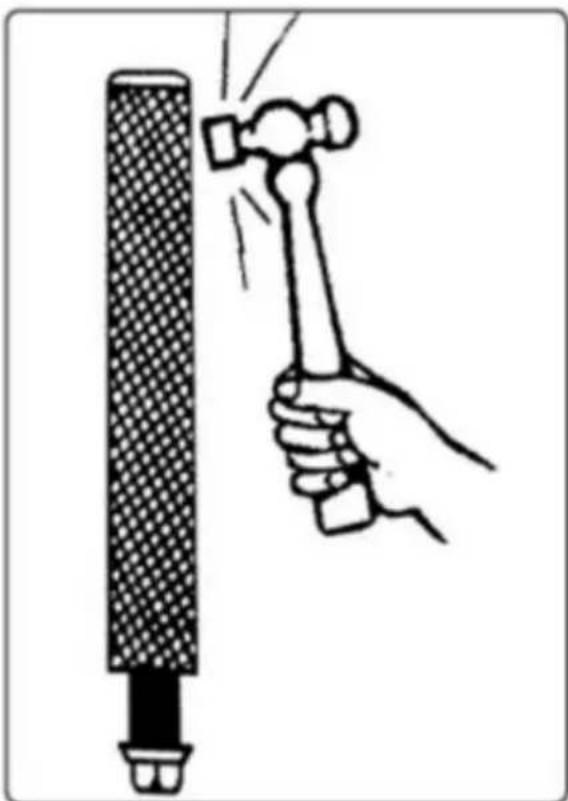

E. Colpire l'utensile in pieno sulla testa, NON colpirlo fuori centro o in diagonale.

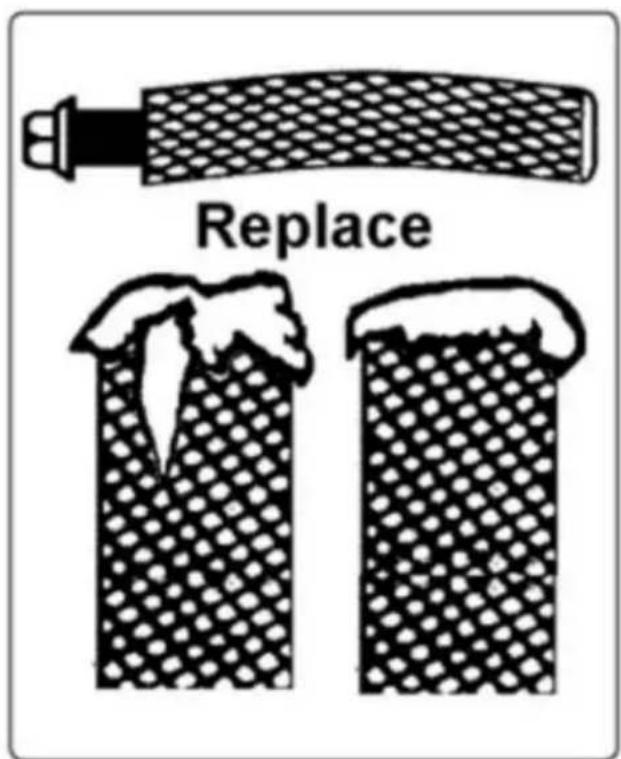

F. NON utilizzare il driver se è piegato, scheggiato, ha una testa a fungo o è altrimenti danneggiato.

Replace

Figura 7

G. NON colpire il lato del corpo del conducente.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Viale della Vittoria, 18/A

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
