Type de produit	Distributeur de câble pour bobines
Marque	Vevor
Modèle	WRC302-SYT
Matériau	Acier
Hauteur du support central (estimation)	1,5 m
Envergure des bras d'extension (estimation)	1,2 m
Poids (estimation)	12 kg
Charge maximale (estimation)	50 kg
Type d'alimentation	Aucune (manuel)
Fonctions principales	Support au sol ou sur montant, déroulement de câbles blindés ou NM-B, utilisation avec bobines de fil
Nombre de bras d'extension	4
Accessoires inclus	Support central, cadre de sol, cadre de montant, bras d'extension, œillet de câble, poignée, goupilles
Montage	Nécessite assemblage manuel par encliquetage et insertion
Utilisation	Pour bobines de câble blindé ou NM-B, fils enroulés
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la capacité de charge maximale ; lire le manuel avant utilisation
Pièces détachées et réparabilité	Pièces disponibles via le fabricant ; assemblage modulaire
Informations générales	Fabriqué par Shanghai Muxin Muye Co., Ltd. ; importé par Sanven Technology Ltd. (États-Unis) et SIHAO PTY LTD (Australie)

FOIRE AUX QUESTIONS - WRC302-SYT Vevor

Comment assembler le distributeur de câble Vevor WRC302-SYT ?

Assemblez d'abord le cadre de support au sol en insérant les côtés (B) dans le support central (A) jusqu'à ce que les boutons à ressort s'enclenchent. Insérez ensuite les bras d'extension (D) dans le cadre central (C) en alignant les rainures. Fixez l'axe central (E) avec une goupille (I), puis glissez l'œillet de câble (F) et la poignée (H) sur l'axe.

Puis-je utiliser ce distributeur avec des bobines de câble de différentes tailles ?

Oui, le distributeur peut accueillir des bobines de câble blindé ou NM-B de dimensions variées. Pour les bobines de fil, retirez la goupille et la poignée, enlevez les bras d'extension, glissez la bobine sur le cadre central, puis remettez la poignée.

Comment monter le distributeur sur un montant mural ?

Remplacez le cadre de support au sol par le cadre de support de montant (G). Montez ce cadre sur un montant en bois de 2" x 4" bien fixé. Aucune fixation supplémentaire n'est requise : le cadre se maintient par pression.

Quelle est la charge maximale supportée par le distributeur ?

La notice ne précise pas de valeur exacte, mais il est impératif de ne pas dépasser la capacité de charge maximale indiquée sur le produit. En usage courant, les bobines de câble pèsent généralement moins de 50 kg.

Puis-je utiliser le distributeur pour d'autres types de câbles ou fils ?

Le distributeur est conçu pour les câbles blindés, NM-B et les fils en bobine. Il peut être utilisé pour tout type de fil ou câble enroulé tant que le poids et les dimensions restent adaptés.

Quelles sont les précautions de sécurité à respecter ?

Lisez attentivement le manuel avant utilisation. Ne modifiez pas le produit et ne l'utilisez pas à d'autres fins. Ne dépassez jamais la charge maximale. Assurez-vous que le montant est bien fixé pour le support mural.

De quel matériau est fait le distributeur Vevor WRC302-SYT ?

Le distributeur est principalement en acier, ce qui lui confère robustesse et durabilité. Les pièces sont conçues pour résister à une utilisation intensive.

Quelle est la garantie de ce produit ?

La notice ne mentionne pas de garantie spécifique. Contactez le fabricant ou le revendeur pour connaître les conditions de garantie applicables dans votre pays.

Comment entretenir et nettoyer le distributeur de câble ?

Essuyez les pièces avec un chiffon sec et propre. N'utilisez pas de produits abrasifs ou corrosifs. Stockez dans un endroit sec pour éviter la rouille.

Où puis-je me procurer des pièces de rechange pour le WRC302-SYT ?

Les pièces détachées sont disponibles auprès du fabricant Vevor ou de ses revendeurs agréés. Le design modulaire facilite le remplacement des composants.

MODE D'EMPLOI WRC302-SYT Vevor

Support pour fils électriques

Modèle : WRC302-SYT

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

RÈGLES DE SÉCURITÉ

Ce produit a été conçu pour certaines applications uniquement. Nous recommandons fortem de l'utiliser.

le produit ne doit pas être modifié et/ou utilisé à d'autres fins que celles pour lesquelles conçu.

ÉTAPE 1 - Assemblage du cadre de support au sol

Insérez les côtés du support de sol (B) dans le support central (A). Assurez-vous que les boutons à ressort du support central (A) s'enclenchent dans les trous des pieds du support (B).

ÉTAPE 2 - Assemblage du bras d'extension

Insérez le bras d'extension (D) dans le cadre central (C). Alignez les rainures à l'extrémité du Insérez le bras d'extension (D) dans les trou cadre central (C) et poussez jusqu'à ce que les rainures glissent jusqu'à fond de la rainure de clavette. Répétez l'opération pour les trois autres bras d'extension (D).

ÉTAPE 3

Choisissez le cadre de support au sol ou le cadre de support à mo (G) et insérez l'axe central (E) dans le trou du cadre de support, une goupille (I). Remarque : le cadre de support au sol peut être facilement remplacé par le cadre de support à montants (G) pour différentes utilisations.

ÉTAPE 4

Faites glisser l'œillet de câble (F) et l'assemblage du bras d'extension poignée (H) sur

l'arbre central (E) , fixé par une goupille.

INSTRUCTIONS DE CHARGEMENT/D'UTILISATION

CADRE DE SUPPORT DE SOL

Charger une bobine de câble blindé ou NM-B sur l'assemblage du br d'extension et enfiler le extrémité du câble à travers l'œillet de câble

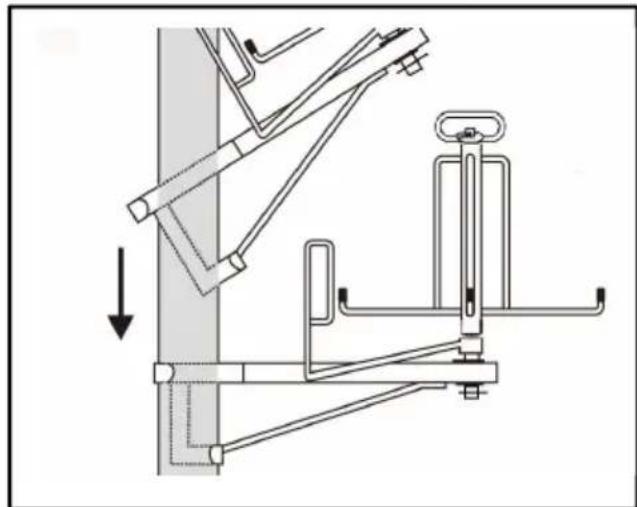

CADRE DE SUPPORT DE GOUJON

Montez le cadre de support de montant (G) sur un montant en de 2" x 4".

Assurez-vous que le montant en bois est bien fixé. Aucune fixat n'est requise. pour fixer le cadr support au montant.

Chargez une bobine de câble bou NM-B sur l' assemblage du d'extension et enfilez l'extrémité du câble à travers l'œillet de câble (I

À UTILISER AVEC DES BOBINES DE FIL

Le distributeur de câbles peut également être utilisé pour les fils et c enroulés en bobine.

Retirer la broche (I) et Poignée (H).

Retirez tous les bras d'extension (D) du cadre central (C).

Faites glisser la bobine sur le cadre central (C) .

Réinsérez la poignée ( H ) dans le haut du cadre central (C) , fixé par une goupille (I) .

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructur Avertissement : Il n'est pas permis de dépasse capacité de charge maximale du produit.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Anaheim
