WRC302-SYT - Multipresa Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distributore di cavi per bobine
Marca	Vevor
Modello	WRC302-SYT
Materiale	Acciaio
Altezza del supporto centrale (stimata)	1,5 m
Apertura dei bracci di estensione (stimata)	1,2 m
Peso (stimato)	12 kg
Carico massimo (stimato)	50 kg
Tipo di alimentazione	Nessuna (manuale)
Funzioni principali	Supporto a terra o su montante, svolgimento di cavi blindati o NM-B, utilizzo con bobine di filo
Numero di bracci di estensione	4
Accessori inclusi	Supporto centrale, telaio da terra, telaio da montante, bracci di estensione, occhiello per cavo, maniglia, spinotti
Montaggio	Richiede montaggio manuale tramite scatto e inserimento
Utilizzo	Per bobine di cavo blindato o NM-B, fili avvolti
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non superare la capacità di carico massima; leggere il manuale prima dell'uso
Ricambi e riparabilità	Ricambi disponibili tramite il produttore; assemblaggio modulare
Informazioni generali	Prodotto da Shanghai Muxin Muye Co., Ltd.; importato da Sanven Technology Ltd. (Stati Uniti) e SIHAO PTY LTD (Australia)

Domande frequenti - WRC302-SYT Vevor

Come assemblare il distributore di cavi Vevor WRC302-SYT?

Innanzitutto, assemblate il telaio di supporto a terra inserendo i lati (B) nel supporto centrale (A) fino a quando i pulsanti a scatto si innestano. Quindi, inserite i bracci di estensione (D) nel telaio centrale (C) allineando le scanalature. Fissate l'asse centrale (E) con uno spinotto (I), quindi fate scorrere l'occhiello per cavo (F) e la maniglia (H) sull'asse.

Posso utilizzare questo distributore con bobine di cavo di diverse dimensioni?

Sì, il distributore può ospitare bobine di cavo blindato o NM-B di varie dimensioni. Per le bobine di filo, rimuovete lo spinotto e la maniglia, togliete i bracci di estensione, fate scorrere la bobina sul telaio centrale, quindi rimettete la maniglia.

Come montare il distributore su un montante a muro?

Sostituite il telaio di supporto a terra con il telaio di supporto per montante (G). Montate questo telaio su un montante in legno 2" x 4" ben fissato. Non sono necessari ulteriori fissaggi: il telaio si mantiene per pressione.

Qual è il carico massimo supportato dal distributore?

Il manuale non specifica un valore esatto, ma è imperativo non superare la capacità di carico massima indicata sul prodotto. Nell'uso comune, le bobine di cavo pesano generalmente meno di 50 kg.

Posso utilizzare il distributore per altri tipi di cavi o fili?

Il distributore è progettato per cavi blindati, NM-B e fili in bobina. Può essere utilizzato per qualsiasi tipo di filo o cavo avvolto purché peso e dimensioni rimangano adatti.

Quali precauzioni di sicurezza bisogna seguire?

Leggete attentamente il manuale prima dell'uso. Non modificate il prodotto e non utilizzatelo per altri scopi. Non superate mai il carico massimo. Assicuratevi che il montante sia ben fissato per il supporto a muro.

Di quale materiale è fatto il distributore Vevor WRC302-SYT?

Il distributore è principalmente in acciaio, che gli conferisce robustezza e durata. I pezzi sono progettati per resistere a un uso intensivo.

Qual è la garanzia di questo prodotto?

Il manuale non menziona una garanzia specifica. Contattate il produttore o il rivenditore per conoscere i termini di garanzia applicabili nel vostro paese.

Come manutenere e pulire il distributore di cavi?

Pulite i pezzi con un panno asciutto e pulito. Non utilizzate prodotti abrasivi o corrosivi. Conservate in un luogo asciutto per evitare la ruggine.

Dove posso procurarmi pezzi di ricambio per il WRC302-SYT?

I pezzi di ricambio sono disponibili presso il produttore Vevor o i suoi rivenditori autorizzati. Il design modulare facilita la sostituzione dei componenti.

MANUALE UTENTE WRC302-SYT Vevor

Contenitore per cavi elettrici

Modello: WRC302-SYT

VEVOR

Queste sono le istruzioni originali, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso aggiornamenti tecnologici o software relativi al nostro prodotto.

REGOLE DI SICUREZZA

Questo prodotto è stato progettato solo per determinate applicazioni. Lo consigliamo vivamen il prodotto non possa essere modificato e/o utilizzato per scopi diversi da quello per cui è progettato.

FASE 1 - Assemblaggio del telaio di supporto del pavimento

Inserire i lati del supporto a pavimento (B) nel centro di supporto a pavimento (A). Assicurarsi che i pulsanti a molla sul centro di supporto pavimento (A) si inseriscano nei fori delle gambe di supporto a pavimento (B).

FASE 2 - Montaggio del braccio di estensione

Inserire il braccio di estensione (D) nel telaio centrale (C). Allineare le scanalature all'estremità del Inserire il braccio di estensione (D) nei for telaio centrale (C) e spingere verso il basso finché le scanalature n scorrono fino al fondo della sede della chiavetta. Ripetere la procedur gli altri tre bracci di estensione (D).

PASSO 3

Scegliere il telaio di supporto a pavimento o il telaio di supporto a p e inserire l' albero centrale (E) nel foro del telaio di supporto , fissa perno (I) . Nota: il telaio di supporto a pavimento può essere facilmente sostituito con il telaio di supporto a perni (G) per divi utilizzi.

PASSO 4

Far scorrere l'occhiello del cavo (F), gruppo braccio di estensione e Maniglia (H) sopra

l'albero centrale (E), fissato tramite un perno.

DI CARICO /FUNZIONAMENTO

TELAIO DI SUPPORTO DEL PAVIMENTO

Caricare una bobina di cavo corazzato o NM-B Sopra il gruppo del I di estensione e infilare il estremità del cavo attraverso l'occhiello del ( F ).

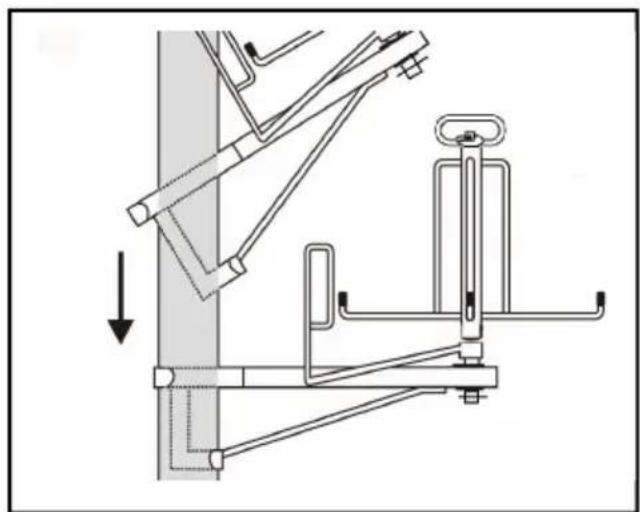

TELAIO DI SUPPORTO PER PERNI

Montare il telaio di supporto de montante (G) sul montante in I da 2" x 4".

Assicurarsi che il montante in I sia ben saldo. Non sono neces elementi di fissaggio. per fissare telaio di supporto al montante.

Caricare una bobina di cavo corazzato o NM-B sul gruppo c braccio di estensione e infilare l'estremità del cavo attraverso l'occhiello cavo (F).

Il Cable Dispenser può essere utilizzato anche per arrotolare fili e ca

Rimuovere il perno (I) E Maniglia (H).

Rimuovere tutti i bracci di estensione (D) dal telaio centrale (C).

Far scorrere la bobina sul telaio centrale (C) .

Reinserire la maniglia ( H ) nella parte superiore del telaio centrale ( fissato da un perno (I).

Avvertenza: per ridurre il rischio di lesioni, l'utente leggere attentamente il manuale di istruzioni. Attenzione: non è consentito superare la capac carico massima del prodotto.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
