Typ produktu	Rozwijacz kabla do szpul
Marka	Vevor
Model	WRC302-SYT
Materiał	Stal
Wysokość wspornika centralnego (szacunkowa)	1,5 m
Rozpiętość ramion rozszerzających (szacunkowa)	1,2 m
Waga (szacunkowa)	12 kg
Maksymalne obciążenie (szacunkowe)	50 kg
Rodzaj zasilania	Brak (ręczny)
Główne funkcje	Wsparcie podłogowe lub na słupku, rozwijanie kabli opancerzonych lub NM-B, użycie ze szpulami drutu
Liczba ramion rozszerzających	4
Dołączone akcesoria	Wspornik centralny, rama podłogowa, rama słupka, ramiona rozszerzające, oczko kablowe, uchwyt, kołki
Montaż	Wymaga ręcznego montażu przez zatrzaśnięcie i włożenie
Zastosowanie	Do szpul kabla opancerzonego lub NM-B, nawiniętych drutów
Konserwacja i czyszczenie	Wycierać suchą szmatką; nie używać środków ściernych
Bezpieczeństwo	Nie przekraczać maksymalnej nośności; przeczytać instrukcję przed użyciem
Części zamienne i naprawialność	Części dostępne u producenta; montaż modułowy
Informacje ogólne	Wyprodukowane przez Shanghai Muxin Muye Co., Ltd.; importowane przez Sanven Technology Ltd. (USA) i SIHAO PTY LTD (Australia)

Często zadawane pytania - WRC302-SYT Vevor

Jak zmontować rozwijacz kabla Vevor WRC302-SYT?

Najpierw zmontuj ramę wsporczą podłogową, wkładając boki (B) do wspornika centralnego (A), aż sprężynowe przyciski zatrzasną się. Następnie włóż ramiona rozszerzające (D) do ramy centralnej (C), wyrównując rowki. Zamocuj oś centralną (E) za pomocą kołka (I), a następnie nasuń oczko kablowe (F) i uchwyt (H) na oś.

Czy mogę używać tego rozwijacza z szpulami kabla o różnych rozmiarach?

Tak, rozwijacz może pomieścić szpule kabla opancerzonego lub NM-B o różnych wymiarach. W przypadku szpul drutu, wyjmij kołek i uchwyt, usuń ramiona rozszerzające, nasuń szpulę na ramę centralną, a następnie załóż z powrotem uchwyt.

Jak zamontować rozwijacz na słupku ściennym?

Zamień ramę wsporczą podłogową na ramę wsporczą słupka (G). Zamontuj tę ramę na dobrze zamocowanym słupku drewnianym 2" x 4". Nie są wymagane żadne dodatkowe mocowania: rama trzyma się przez docisk.

Jakie jest maksymalne obciążenie rozwijacza?

Instrukcja nie podaje dokładnej wartości, ale konieczne jest nieprzekraczanie maksymalnej nośności wskazanej na produkcie. W typowym użytkowaniu szpule kabla ważą zazwyczaj mniej niż 50 kg.

Czy mogę używać rozwijacza do innych typów kabli lub drutów?

Rozwijacz jest przeznaczony do kabli opancerzonych, NM-B i drutów na szpulach. Może być używany do każdego rodzaju nawiniętego drutu lub kabla, o ile waga i wymiary są odpowiednie.

Jakie środki ostrożności należy zachować?

Przeczytaj uważnie instrukcję przed użyciem. Nie modyfikuj produktu i nie używaj go do innych celów. Nigdy nie przekraczaj maksymalnego obciążenia. Upewnij się, że słupek jest dobrze zamocowany do wspornika ściennego.

Z jakiego materiału wykonany jest rozwijacz Vevor WRC302-SYT?

Rozwijacz jest głównie wykonany ze stali, co zapewnia mu wytrzymałość i trwałość. Części są zaprojektowane tak, aby wytrzymać intensywne użytkowanie.

Jaka jest gwarancja na ten produkt?

Instrukcja nie wspomina o konkretnej gwarancji. Skontaktuj się z producentem lub sprzedawcą, aby poznać warunki gwarancji obowiązujące w Twoim kraju.

Jak konserwować i czyścić rozwijacz kabla?

Wycieraj części suchą, czystą szmatką. Nie używaj środków ściernych ani żrących. Przechowuj w suchym miejscu, aby uniknąć rdzy.

Gdzie mogę zdobyć części zamienne do WRC302-SYT?

Części zamienne są dostępne u producenta Vevor lub u autoryzowanych sprzedawców. Modułowa konstrukcja ułatwia wymianę komponentów.

INSTRUKCJA OBSŁUGI WRC302-SYT Vevor

Pojemnik na przewody elektryczne

Model: WRC302-SYT

VEVOR

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne i oprogramowania.

ZASADY BEZPIECZEŃSTWA

Ten produkt został zaprojektowany wyłącznie do określonych zastosowań. Zdecydowanie zalecamy, aby ten produkt był

Produkt nie może być modyfikowany i/lub używany w innym celu niż ten, do którego został zaprojektowany.

KROK 1 - Montaż ramy nośnej podłogi

Włóż boki podporowe podłogi (B) do środka podporowego podłogi (A). Upewnij się, że sprężynowe przyciski na środku podporowym podłogi zatrzasnęły się w otworach na nogach podporowych podłogi (B).

KROK 2 - Montaż ramienia przedłużającego

Włóż ramię przedłużające (D) do ramy środkowej (C). Wyrównaj rowki na końcu ramienia przedłużającego (D) z otworami w ramie środkowej (C) i w dół, aż rowki przesuną się do dołu rowka klinowego. Powtórz to dla pozostałych trzech ramion przedłużających (D).

KROK 3

Wybierz zestaw ramy podporowej podłogi lub zestaw ramy podporowej słupka (G) i włóż wałek środkowy (E) do otworu w zestawie ramy podporowej, zamocuj go za pomocą kołka (I). Uwaga: Zestaw ramy podporowej podłogi można łatwo zamienić z zestawem ramy podporowej słupka (G) w celu różnych zastosowań.

KROK 4

Przesuń przelotkę kablową (F), zespół ramienia przedłużającego i uchwyt (H)

Wał środkowy (E) mocowany za pomocą sworznia.

ŁADOWANIA / OBSŁUGI

RAMA PODŁOGOWA

Załaduj cewkę kabla pancernego lub NM-B nad Zespół ramienia przedłużającego i nawlecz koniec kabla przez przelotkę kablową (F).

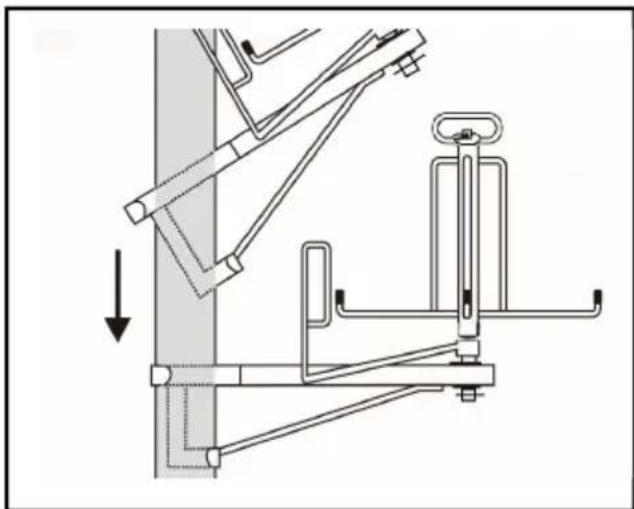

RAMA PODPORY SŁUPKA

Zamontuj ramę wsporczą kołka na kołku drewnianym 2" x 4".

Upewnij się, że kołek drewniany jest bezpieczny. Nie są wymagane żadne elementy złączne do zamocowania ramy wsporczej do słupka.

Załaduj zwój kabla pancernego NM-B na zespół ramienia przedłużającego i przewlecz koniec kabla przez przelotkę kablową (F).

Załaduj zwój kabla pancernego NM-B na zespół ramienia przedłużającego i przewlecz koniec kabla przez przelotkę kablową (F).

DO STOSOWANIA Z SZPULAMI DRUTU

Podajnik kabli można stosować również do zwijania drutu i kabli w szpulach.

Usuń pin (I) i uchwyt (H).

Zdejmij wszystkie ramiona przedłużające (D) z ramy środkowej (C).

Przesuń rolkę nad ramę środkową (C).

Ponownie włóż uchwyt (H) do górnej części ramy środkowej (C), zamocowany za pomocą kołka (I).

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi. Ostrzeżenie: Nie wolno przekraczać maksymalnego udźwigu produktu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anal Miejsce, Rancho Cucamonga, CA 91730
