Producttype	Kabelafwikkelaar voor haspels
Merk	Vevor
Model	WRC302-SYT
Materiaal	Staal
Hoogte centrale steun (schatting)	1,5 m
Spanwijdte verlengarmen (schatting)	1,2 m
Gewicht (schatting)	12 kg
Maximaal draagvermogen (schatting)	50 kg
Voedingstype	Geen (handmatig)
Belangrijkste functies	Vloer- of paalsteun, afrollen van gepantserde of NM-B kabels, gebruik met draadspoelen
Aantal verlengarmen	4
Inbegrepen accessoires	Centrale steun, vloerframe, paalframe, verlengarmen, kabeloog, handgreep, pennen
Montage	Vereist handmatige montage door vastklikken en plaatsen
Gebruik	Voor haspels van gepantserde kabel of NM-B, opgerolde draden
Onderhoud en reiniging	Afnemen met een droge doek; geen schurende producten gebruiken
Veiligheid	Maximaal draagvermogen niet overschrijden; handleiding lezen voor gebruik
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via fabrikant; modulaire montage
Algemene informatie	Geproduceerd door Shanghai Muxin Muye Co., Ltd.; geïmporteerd door Sanven Technology Ltd. (Verenigde Staten) en SIHAO PTY LTD (Australië)

Veelgestelde vragen - WRC302-SYT Vevor

Hoe monteer ik de kabelafwikkelaar Vevor WRC302-SYT?

Monteer eerst het vloersteunframe door de zijkanten (B) in de centrale steun (A) te steken totdat de veerknoppen vastklikken. Steek vervolgens de verlengarmen (D) in het centrale frame (C) en lijn de groeven uit. Bevestig de centrale as (E) met een pen (I), schuif dan het kabeloog (F) en de handgreep (H) op de as.

Kan ik deze afwikkelaar gebruiken met kabelhaspels van verschillende afmetingen?

Ja, de afwikkelaar kan haspels van gepantserde kabel of NM-B van verschillende afmetingen aan. Voor draadspoelen verwijdert u de pen en handgreep, haalt u de verlengarmen eraf, schuift u de haspel op het centrale frame, en plaatst u de handgreep terug.

Hoe monteer ik de afwikkelaar op een wandstijl?

Vervang het vloersteunframe door het paalsteunframe (G). Monteer dit frame op een goed bevestigde houten stijl van 2" x 4". Geen extra bevestiging nodig: het frame blijft op zijn plaats door druk.

Wat is het maximale draagvermogen van de afwikkelaar?

De handleiding vermeldt geen exacte waarde, maar het is verplicht om het maximale draagvermogen dat op het product staat aangegeven niet te overschrijden. Bij normaal gebruik wegen kabelhaspels meestal minder dan 50 kg.

Kan ik de afwikkelaar gebruiken voor andere soorten kabels of draden?

De afwikkelaar is ontworpen voor gepantserde kabels, NM-B en draadspoelen. Het kan worden gebruikt voor elk type opgerolde draad of kabel, zolang het gewicht en de afmetingen geschikt blijven.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Lees de handleiding aandachtig voor gebruik. Pas het product niet aan en gebruik het niet voor andere doeleinden. Overschrijd nooit het maximale gewicht. Zorg ervoor dat de stijl goed is bevestigd voor de muursteun.

Van welk materiaal is de Vevor WRC302-SYT afwikkelaar gemaakt?

De afwikkelaar is voornamelijk van staal, wat hem stevigheid en duurzaamheid geeft. De onderdelen zijn ontworpen om intensief gebruik te weerstaan.

Wat is de garantie op dit product?

De handleiding vermeldt geen specifieke garantie. Neem contact op met de fabrikant of verkoper voor de garantievoorwaarden die in uw land van toepassing zijn.

Hoe onderhoud en reinig ik de kabelafwikkelaar?

Veeg de onderdelen af met een droge, schone doek. Gebruik geen schurende of bijtende producten. Bewaar op een droge plaats om roest te voorkomen.

Waar kan ik reserveonderdelen krijgen voor de WRC302-SYT?

Reserveonderdelen zijn verkrijgbaar bij de fabrikant Vevor of zijn geautoriseerde dealers. Het modulaire ontwerp vergemakkelijkt het vervangen van componenten.

GEBRUIKSAANWIJZING WRC302-SYT Vevor

Elektrische draadhouder

Model: WRC302-SYT

VEVOR

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voord het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technolo of software-updates voor ons product.

VEILIGHEIDSREGELS

Dit product is uitsluitend ontworpen voor bepaalde toepassingen. Wij raden u ten zeerste a product te gebruiken.

Het product mag niet worden gewijzigd en/of worden gebruikt voor andere doeleinden dan waarvoor het is ontworpen.

STAP 1 - Montage van het vloerondersteuningsframe

Plaats de vloersteunen (B) in het vloersteuncentrum (A). Zorg ervoor de veerbelaste knoppen op het vloersteuncentrum (A) in de gaten van vloersteunpoten (B) klikken.

STAP 2 - Montage van de verlengarm

Plaats de verlengarm (D) in het middenframe (C). Lijn de groeven aan uiteinde van de arm uit. Plaats de verlengarm (D) in de gaten van I middenframe (C) en druk naar beneden totdat de groeven naar de onderkant van de spiebaan schuiven. Herhaal dit proces voor de andere drie verlengarmen (D).

STAP 3

Kies het vloerondersteuningsframe of het steunframe (G) en plaats de middelste as (E) in het gat in het steunframe , vastgezet met een p Let op : het vloerondersteuningsframe kan eenvoudig worden verwisseld met het steunframe (G) voor verschillende toepassingen

STAP 4

Schuif de kabeloog (F), verlengarmmontage en handvat (H) over De centrale as (E), vastgezet met een pen.

LAAD-/BEDIENINGSINSTRUCTIES

Laad een spoel gepantserde kabel of NM-B over de verlengarm-assemblage en de draad inrijgen uiteinde van de kabel door het kabeloogje ( F ).

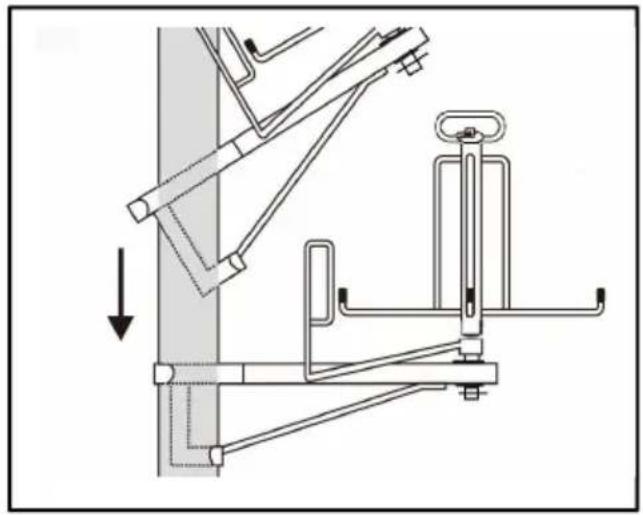

STUD ONDERSTEUNINGSFRAME

Monteer het Stud Support Fram op een houten balk van 2" x

Zorg ervoor dat de houten balk goed vastzit. Er zijn geen bevestigingsmiddelen nodig. om steunframe aan de stijl te bevestigen.

Plaats een spoel van gepantser kabel of NM-B over de verlengarmconstructie en rijg het uiteinde van de kabel erin door het kabeloogje (F).

De kabeldispenser kan ook worden gebruikt voor opgerolde kabel en draad.

Pin verwijderen (I) En Handvat (H).

Verwijder alle verlengarmen (D) van het middenframe (C).

Schuif de haspel over het middenframe (C) .

handgreep ( H ) terug in de bovenkant van het middenframe (C) , vastgezet met een pen (I).

Waarschuwing: om het risico op letsel te verminder dient de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Waarschuwing: Het is niet toegestaan de maxin draagkracht van het product te overschrijden.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730
