WRC302-SYT - Steckdosenleiste Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Kabelabroller für Spulen
Marke	Vevor
Modell	WRC302-SYT
Material	Stahl
Höhe der Mittelstütze (geschätzt)	1,5 m
Spannweite der Auslegerarme (geschätzt)	1,2 m
Gewicht (geschätzt)	12 kg
Maximale Belastung (geschätzt)	50 kg
Stromversorgungstyp	Keine (manuell)
Hauptfunktionen	Stand- oder Pfostenhalterung, Abrollen von Panzerkabeln oder NM-B, Verwendung mit Drahtspulen
Anzahl der Auslegerarme	4
Mitgeliefertes Zubehör	Mittelstütze, Bodenrahmen, Pfostenrahmen, Auslegerarme, Kabelöse, Griff, Stifte
Montage	Erfordert manuelle Montage durch Einrasten und Einstecken
Verwendung	Für Panzerkabel- oder NM-B-Spulen, aufgewickelte Drähte
Wartung und Reinigung	Mit einem trockenen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Die maximale Tragfähigkeit nicht überschreiten; Bedienungsanleitung vor Gebrauch lesen
Ersatzteile und Reparierbarkeit	Ersatzteile über den Hersteller erhältlich; modulare Montage
Allgemeine Informationen	Hergestellt von Shanghai Muxin Muye Co., Ltd.; importiert von Sanven Technology Ltd. (USA) und SIHAO PTY LTD (Australien)

Häufig gestellte Fragen - WRC302-SYT Vevor

Wie montiere ich den Kabelabroller Vevor WRC302-SYT?

Montieren Sie zunächst den Bodenstützrahmen, indem Sie die Seiten (B) in die Mittelstütze (A) stecken, bis die Druckknöpfe einrasten. Stecken Sie dann die Auslegerarme (D) in den Mittelrahmen (C) und richten Sie die Nuten aus. Befestigen Sie die Mittelachse (E) mit einem Stift (I) und schieben Sie dann die Kabelöse (F) und den Griff (H) auf die Achse.

Kann ich diesen Abroller mit Kabelspulen unterschiedlicher Größe verwenden?

Ja, der Abroller kann Panzerkabel- oder NM-B-Spulen verschiedener Größen aufnehmen. Bei Drahtspulen entfernen Sie den Stift und den Griff, nehmen Sie die Auslegerarme ab, schieben Sie die Spule auf den Mittelrahmen und setzen Sie den Griff wieder auf.

Wie montiere ich den Abroller an einem Wandpfosten?

Ersetzen Sie den Bodenstützrahmen durch den Pfostenstützrahmen (G). Montieren Sie diesen Rahmen an einem gut befestigten Holzpfosten von 2" x 4". Es sind keine zusätzlichen Befestigungen erforderlich: Der Rahmen hält durch Druck.

Wie hoch ist die maximale Belastung des Abrollers?

Die Anleitung gibt keinen genauen Wert an, aber es ist unbedingt erforderlich, die auf dem Produkt angegebene maximale Tragfähigkeit nicht zu überschreiten. Im normalen Gebrauch wiegen Kabelspulen in der Regel weniger als 50 kg.

Kann ich den Abroller für andere Kabel- oder Drahtarten verwenden?

Der Abroller ist für Panzerkabel, NM-B und Drahtspulen ausgelegt. Er kann für jede Art von aufgewickeltem Draht oder Kabel verwendet werden, solange Gewicht und Abmessungen geeignet sind.

Welche Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch. Nehmen Sie keine Änderungen am Produkt vor und verwenden Sie es nicht für andere Zwecke. Überschreiten Sie niemals die maximale Belastung. Stellen Sie sicher, dass der Pfosten für die Wandhalterung gut befestigt ist.

Aus welchem Material besteht der Abroller Vevor WRC302-SYT?

Der Abroller besteht hauptsächlich aus Stahl, was ihm Robustheit und Langlebigkeit verleiht. Die Teile sind für intensive Nutzung ausgelegt.

Wie ist die Garantie für dieses Produkt?

Die Anleitung enthält keine spezifische Garantie. Wenden Sie sich an den Hersteller oder Händler, um die in Ihrem Land geltenden Garantiebedingungen zu erfahren.

Wie warte und reinige ich den Kabelabroller?

Wischen Sie die Teile mit einem trockenen, sauberen Tuch ab. Verwenden Sie keine Scheuer- oder Korrosionsmittel. Lagern Sie ihn an einem trockenen Ort, um Rost zu vermeiden.

Wo kann ich Ersatzteile für den WRC302-SYT beziehen?

Ersatzteile sind beim Hersteller Vevor oder seinen autorisierten Händlern erhältlich. Das modulare Design erleichtert den Austausch von Komponenten.

BEDIENUNGSANLEITUNG WRC302-SYT Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Elektrischer Kabelbehälter

Modell: WRC302-SYT

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Si Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSREGELN

Dieses Produkt wurde nur für bestimmte Anwendungen entwickelt. Wir empfehlen dringend, dieses

Das Produkt darf nicht verändert und/oder für andere Zwecke als die, für die es entwickel verwendet werden.

SCHRITT 1 - Montage des Bodenstützrahmens

Setzen Sie die Bodenstützseiten (B) in die Bodenstützmitte (A) ein. St Sie sicher, dass die federbelasteten Knöpfe der Bodenstützmitte (A) in Löcher der Bodenstützbeine (B) einrasten.

SCHRITT 2 – Montage des Verlängerungsarms

Stecken Sie den Verlängerungsarm (D) in den Mittelrahmen (C). Richte Sie die Nuten am Ende des Den Verlängerungsarm (D) in die Löchen Mittelrahmen (C) einsetzen und nach unten drücken, bis die Nuten zum Boden der Keilnut reichen. Wiederholen Sie den Vorgang für die anderen drei Verlängerungsarme (D).

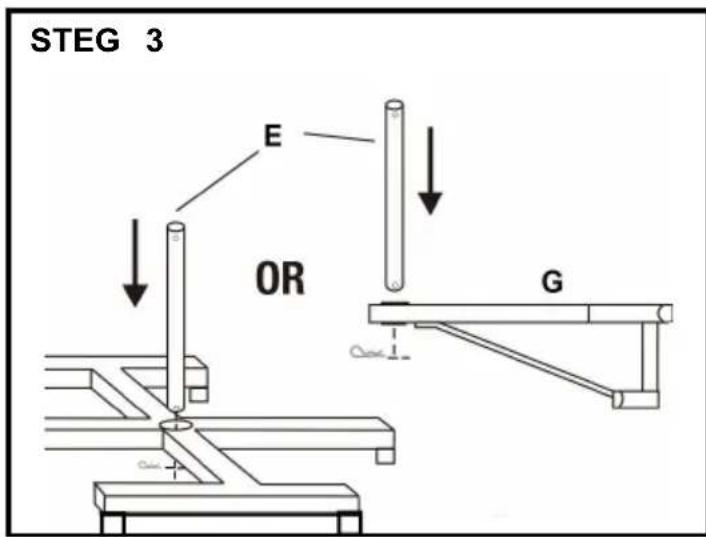

SCHRITT 3

Wählen Sie die Bodenstützrahmen-Baugruppe oder den Bolzenstützrahmen (G) und stecken Sie die Mittelwelle (E) in die Öffn im Stützrahmen, fixiert mit einem Stift (I). Hinweis: Die

Bodenstützrahmen-Baugruppe kann für verschiedene Anwendungen problemlos mit dem Bolzenstützrahmen (G) ausgetauscht werden.

SCHRITT 4

Schieben Sie die Kabelöse (F), Verlängerungsarm-Baugruppe und Griff über

die Mittelwelle (E) , durch einen Stift fixiert.

LADE-/BETRIEBSHINWEISE

BODENSTÜTZRAHMEN

Laden Sie eine Spule Panzerkabel oder NM-B über die

Verlängerungsarmbaugruppe und fädeln Sie den Ende des Kabels durc die Kabelöse ( F ).

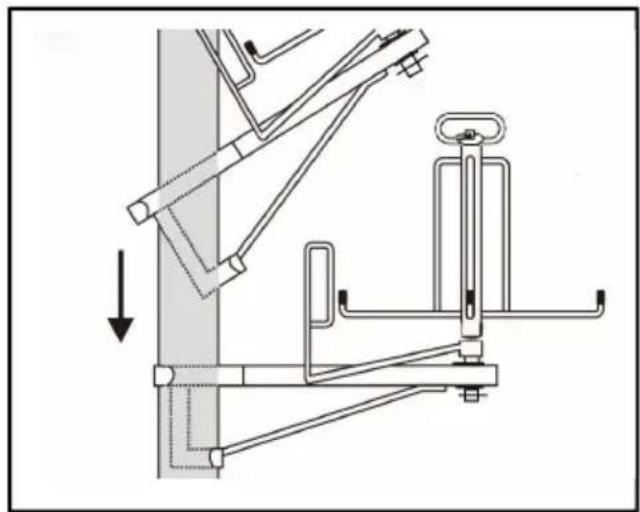

STÜTZEN-STÜTZRAHMEN

Montieren Sie den

Ständerstützrahmen (G) auf eine 2 x 4 Zoll großen Holzständer.

Stellen Sie sicher, dass der Holzpfosten sicher sitzt. Es sind keine Befestigungselemente erforderlich um den Stützrahmen am Bolzen zu befestigen.

Legen Sie eine Spule Panzerka

oder NM-B über die Verlängerungsarm-Baugruppe und fädeln Sie das Ende des Kabels durch die Kabelöse (F).

ZUR VERWENDUNG MIT DRAHTROLLEN

Der Kabelspender kann auch für auf Rollen gewickelte Drähte und Ka verwendet werden.

Stift entfernen (I) Und Griff (H).

Entfernen Sie alle Verlängerungsarme (D) vom Mittelrahmen (C).

Schieben Sie die Rolle über den Mittelrahmen (C) .

Griff (H) wieder ein in die Oberseite des Mittelrahmens (C), durch einen Stift (I) fixiert.

Warnung: Um das Verletzungsrisiko zu verringern, der Benutzer die Bedienungsanleitung sorgfältig lese Achtung: Die maximale Tragkraft des Produktes nicht überschritten werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730
