WRC302-SYT - Regleta Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Distribuidor de cable para bobinas
Marca	Vevor
Modelo	WRC302-SYT
Material	Acero
Altura del soporte central (estimación)	1,5 m
Envergadura de los brazos de extensión (estimación)	1,2 m
Peso (estimación)	12 kg
Carga máxima (estimación)	50 kg
Tipo de alimentación	Ninguna (manual)
Funciones principales	Soporte en suelo o en montante, desenrollado de cables blindados o NM-B, uso con bobinas de alambre
Número de brazos de extensión	4
Accesorios incluidos	Soporte central, marco de suelo, marco de montante, brazos de extensión, ojete de cable, mango, pasadores
Montaje	Requiere ensamblaje manual mediante encaje e inserción
Uso	Para bobinas de cable blindado o NM-B, alambres enrollados
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos abrasivos
Seguridad	No exceder la capacidad de carga máxima; leer el manual antes de usar
Piezas de repuesto y reparabilidad	Piezas disponibles a través del fabricante; ensamblaje modular
Información general	Fabricado por Shanghai Muxin Muye Co., Ltd.; importado por Sanven Technology Ltd. (EE. UU.) y SIHAO PTY LTD (Australia)

Preguntas frecuentes - WRC302-SYT Vevor

¿Cómo ensamblar el distribuidor de cable Vevor WRC302-SYT?

Ensamble primero el marco de soporte de suelo insertando los lados (B) en el soporte central (A) hasta que los botones de resorte encajen. Luego inserte los brazos de extensión (D) en el marco central (C) alineando las ranuras. Fije el eje central (E) con un pasador (I), luego deslice el ojete de cable (F) y el mango (H) sobre el eje.

¿Puedo usar este distribuidor con bobinas de cable de diferentes tamaños?

Sí, el distribuidor puede alojar bobinas de cable blindado o NM-B de dimensiones variadas. Para bobinas de alambre, retire el pasador y el mango, quite los brazos de extensión, deslice la bobina sobre el marco central, luego vuelva a colocar el mango.

¿Cómo montar el distribuidor en un montante de pared?

Reemplace el marco de soporte de suelo por el marco de soporte de montante (G). Monte este marco en un montante de madera de 2" x 4" bien fijado. No se requiere fijación adicional: el marco se mantiene por presión.

¿Cuál es la carga máxima soportada por el distribuidor?

El manual no especifica un valor exacto, pero es imperativo no exceder la capacidad de carga máxima indicada en el producto. En uso común, las bobinas de cable suelen pesar menos de 50 kg.

¿Puedo usar el distribuidor para otros tipos de cables o alambres?

El distribuidor está diseñado para cables blindados, NM-B y alambres en bobina. Puede usarse para cualquier tipo de alambre o cable enrollado siempre que el peso y las dimensiones sean adecuados.

¿Cuáles son las precauciones de seguridad a seguir?

Lea atentamente el manual antes de usar. No modifique el producto ni lo use para otros fines. Nunca exceda la carga máxima. Asegúrese de que el montante esté bien fijado para el soporte de pared.

¿De qué material está hecho el distribuidor Vevor WRC302-SYT?

El distribuidor está hecho principalmente de acero, lo que le proporciona robustez y durabilidad. Las piezas están diseñadas para resistir un uso intensivo.

¿Cuál es la garantía de este producto?

El manual no menciona una garantía específica. Contacte al fabricante o al vendedor para conocer las condiciones de garantía aplicables en su país.

¿Cómo mantener y limpiar el distribuidor de cable?

Limpie las piezas con un paño seco y limpio. No use productos abrasivos o corrosivos. Almacene en un lugar seco para evitar la oxidación.

¿Dónde puedo conseguir piezas de repuesto para el WRC302-SYT?

Las piezas de repuesto están disponibles a través del fabricante Vevor o sus distribuidores autorizados. El diseño modular facilita el reemplazo de componentes.

MANUAL DE USUARIO WRC302-SYT Vevor

Organizador de cables eléctricos

Modelo: WRC302-SYT

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que no le informemos si ha actualizaciones tecnológicas o de software en nuestro producto.

NORMAS DE SEGURIDAD

Este producto fue diseñado únicamente para ciertas aplicaciones. Recomendamos

El producto no debe modificarse ni utilizarse para ningún otro fin que aquel para el que diseñado.

PASO 1 - Montaje del marco de soporte del piso

Inserte los laterales del soporte de piso (B) en el centro del soporte (A). Asegúrese de que los botones con resorte del centro del soporte piso (A) encajen en los orificios de las patas del soporte de piso (E)

PASO 2 - Montaje del brazo de extensión

Inserte el brazo de extensión (D) en el marco central (C). Alinee las ranuras en el extremo del Coloque el brazo de extensión (D) en los orificios del marco central (C) y presione hacia abajo hasta que las ranuras se deslicen hasta el fondo del chavetero. Repita el proceso o otros tres brazos de extensión (D).

PASO 3

Seleccione el conjunto de marco de soporte de suelo o el marco de soporte de pernos (G) e inserte el eje central (E) en el orificio del soporte, fijándolo con un pasador (I). Nota: El conjunto de marco soporte de suelo se puede intercambiar fácilmente con el marco soporte de pernos (G) para diferentes usos.

PASO 4

Deslice el ojal del cable (F), conjunto del brazo de extensión y mani encima

El eje central (E), fijado por un pasador.

Cargue una bobina de cable blindado o NM-B encima El conjunto de brazo de extensión y Enhebrar el extremo del cable a través del oja cable ( F ).

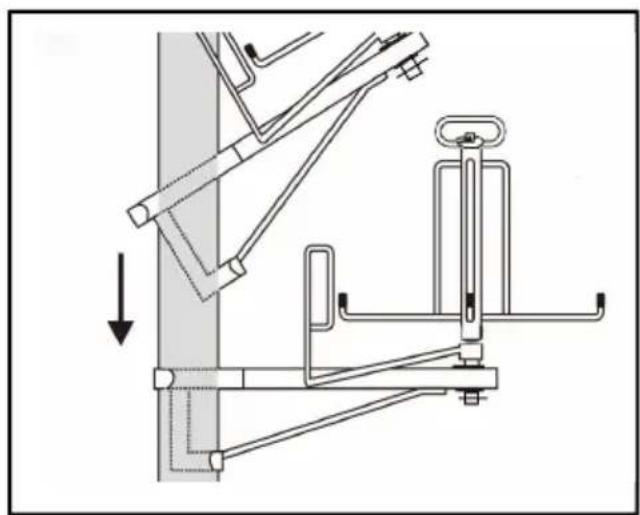

MARCO DE SOPORTE DE PERNOS

Monte el marco de soporte de montante (G) en un montante (madera de 2" x 4".

Asegúrese de que el montante madera esté bien fijado. No se requieren fijaciones. para asegur el marco de soporte al montan

Cargue una bobina de cable blindado o NM-B sobre el conj del brazo de extensión y pase el extremo del cable a través del oja cable (F).

El dispensador de cable también se puede utilizar para enrollar cables alambres.

Quitar el pasador (I) y Mango (H).

Retire todos los brazos de extensión (D) del marco central (C).

Deslice el carrete sobre el marco central (C) .

Vuelva a insertar el mango (H) en la parte superior del marco ce fijado mediante un pasador (I).

Advertencia: Para reducir el riesgo de lesiones, el debe leer atentamente el manual de instrucciones. Advertencia: No está permitido exceder la capa máxima de carga del producto.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
